Sensor Ultrassônico IFM UGT507

Pré-visualizar: UGT507 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 80-1200mm Analógico

UGT507 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 80-1200mm Analógico

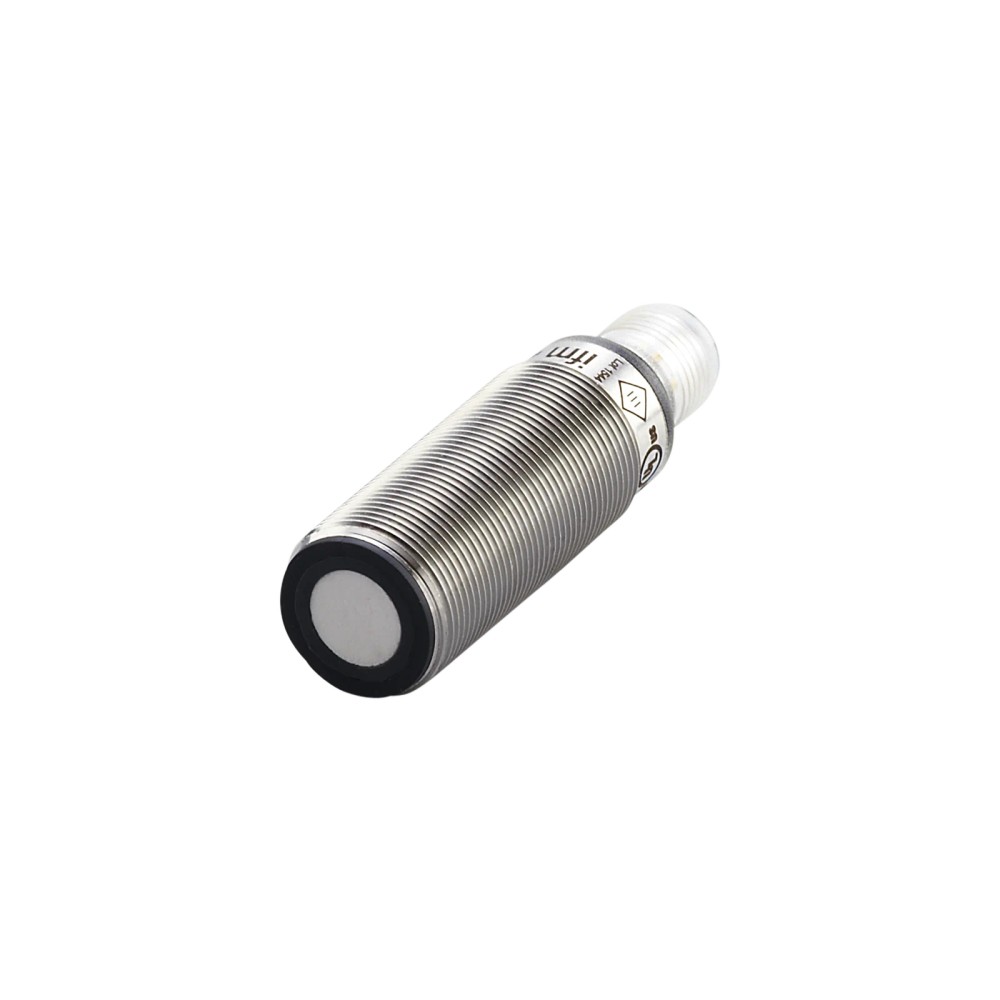

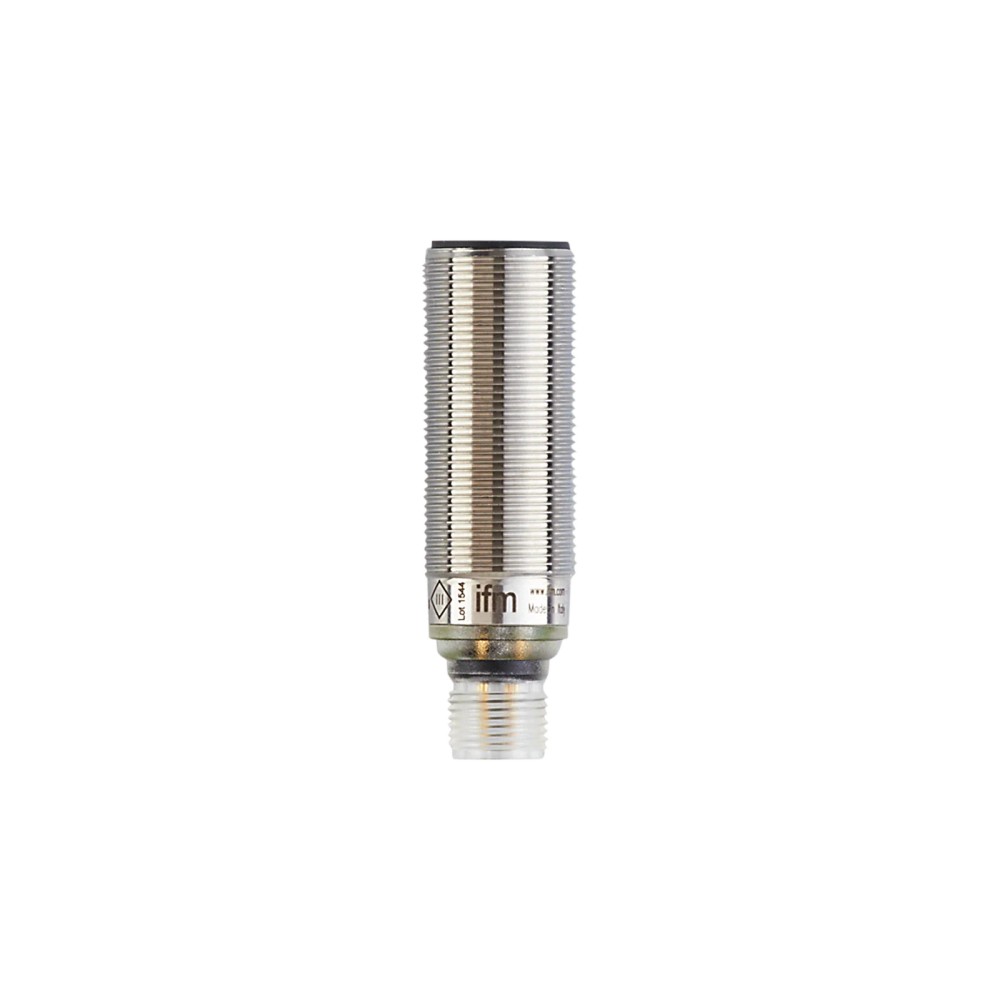

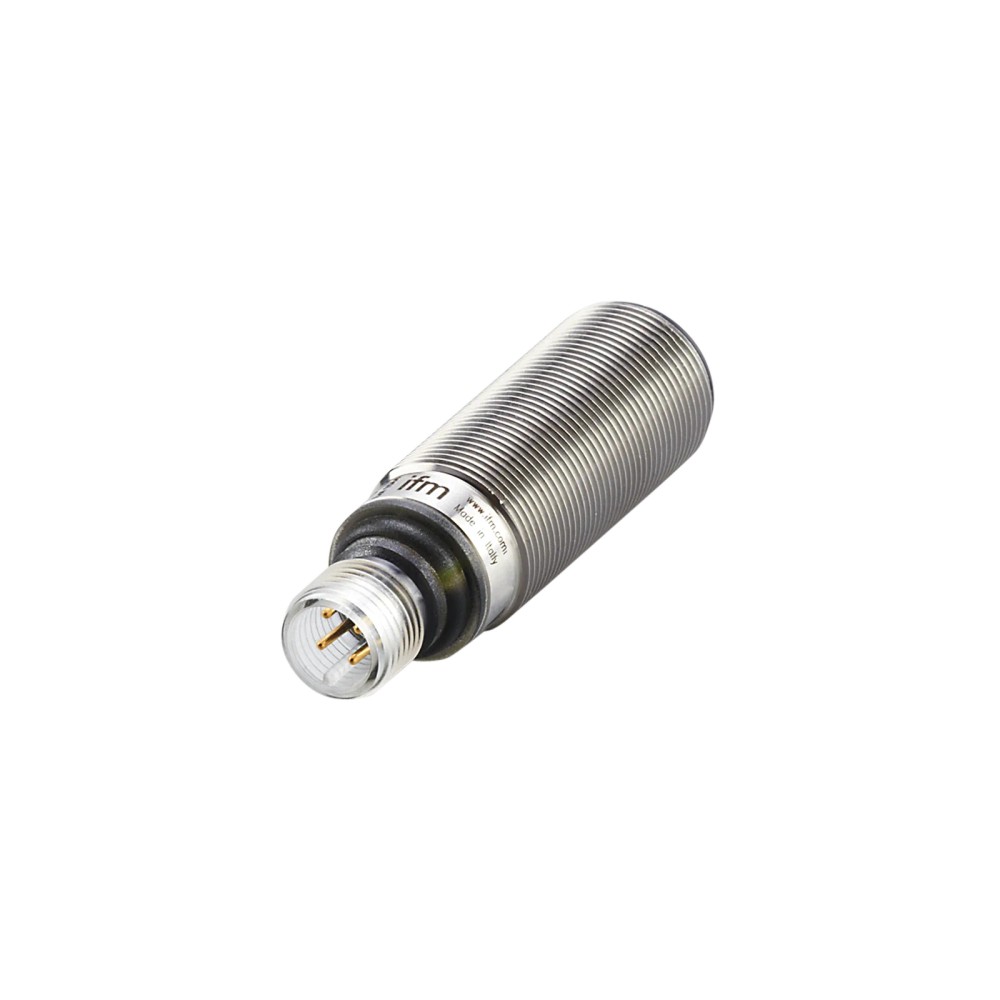

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT507
EAN: 4021179298193
NCM do produto: 85365090

Destaques do Produto Alcance 80 - 1200 mm...mais

Fechar menu

Saiba mais sobre: "UGT507 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 80-1200mm Analógico"

Destaques do Produto

Alcance

80 - 1200 mm

Saída

Analógica 4-20 mA

Rosca

M18 x 1

Conexão

M12 (4 pinos)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UGT507 IFM - Sensor Ultrassônico Detecção de Objetos M18

O sensor ultrassônico IFM UGT507 é um dispositivo industrial robusto projetado para detecção sem contato e medição de distância de sólidos ou líquidos. Com invólucro M18 em aço inoxidável, oferece uma faixa de detecção de 80 a 1200 mm e saída analógica de 4-20 mA. É a solução técnica ideal para aplicações que exigem monitoramento contínuo em ambientes com poeira ou luz ambiente variável, garantindo precisão IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	UGT507
Alcance	80-1200 mm
Saída	4-20 mA
Invólucro	M18 x 1
Proteção	IP67
Temperatura	-20 a 70 °C
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de nível em tanques de líquidos
Detecção de presença de objetos sólidos
Monitoramento de distância de objetos opacos
Ambientes industriais com necessidade de proteção IP67

⚠ Considere outro se precisa de:

Superfícies de espuma de célula aberta
Ambientes com temperaturas superiores a 70 °C
Detecção de gases ou vapores
Aplicações que exigem comunicação digital IO-Link

APLICAÇÕES E USO

Monitoramento de nível em tanques de líquidos não corrosivos.
Detecção de presença de objetos opacos em linhas de transporte.
Medição de distância em processos de envase ou empilhamento.
Operação em ambientes industriais com presença de poeira (onde sensores ópticos falhariam).

COMO ESCOLHER

Antes de comprar o UGT507 IFM - Sensor Ultrassônico Detecção de Objetos M18, verifique estes pontos:

Quando escolher o UGT507

Utilize este sensor quando precisar de uma saída analógica proporcional para medir distâncias entre 8 cm e 120 cm e o material for sólido ou líquido, especialmente se houver necessidade de alta resistência mecânica (aço inoxidável).

Quando buscar alternativas

Se a aplicação exigir detecção a menos de 80 mm ou mais de 1200 mm, ou se o objeto for feito de materiais que absorvem som (espumas) ou gases, o UGT507 não entregará a precisão necessária.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	80...1200 mm	Faixa operacional recomendada com alvo padrão 200x200mm
Zona cega	80 mm	Distância mínima onde o sensor não detecta objetos
Ângulo de abertura	14° (±2)	Diretividade do pulso ultrassônico

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Consumo de corrente	< 35 mA	Consumo nominal em operação
Tipo de saída	4...20 mA analógico	Sinal de saída proporcional à distância

Condições ambientais e mecânicas
Grau de proteção	IP67	Resistência a poeira e imersão em água
Temperatura ambiente	-20...70 °C	Limites operacionais de temperatura
Materiais	1.4404 (Aço inoxidável 316L)	Material do invólucro para resistência química

COMPATIBILIDADE

Comunicação

• Não possui (saída analógica pura)

Conexões

Elétrica Conector M12, 4 pinos, codificação A

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com poeira intensa	✓	Sensores ultrassônicos são imunes a partículas em suspensão que bloqueiam sensores ópticos.
Medição de espumas	✗	Espumas absorvem o pulso sonoro, impedindo o retorno do eco ao sensor.
Ambiente externo com chuva	✓	O grau de proteção IP67 permite resistência a jatos de água e imersão temporária.

INSTALAÇÃO

Como instalar o UGT507 IFM - Sensor Ultrassônico Detecção de Objetos M18

Verifique se a área de montagem possui rosca compatível M18.
Rosqueie manualmente o sensor e utilize as porcas de fixação inclusas.
Aperte as porcas com torque máximo de 50 Nm.
Conecte o cabo M12 ao sensor garantindo o travamento da rosca.
Realize a fiação conforme o diagrama técnico, garantindo alimentação 10-30V DC.
Verifique o acendimento do LED verde indicando operação e ajuste o ângulo de alinhamento.

ACESSÓRIOS

2 x Porcas de fixação M18 em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras erráticas ou falha na detecção.	Objeto fora da zona de alcance ou ângulo de incidência incorreto (>4°).	Verificar se o objeto está entre 80-1200mm e alinhado perpendicularmente ao sensor.
Sensor inoperante (LEDs apagados).	Fiação incorreta ou falta de alimentação 10-30V DC.	Utilizar multímetro para medir 24V nos pinos da conexão M12.
Deriva no sinal de saída ou sinal travado.	Acúmulo de sujeira ou condensação na face do sensor.	Limpar a face sensora com um pano úmido e não abrasivo.
Oscilações na saída analógica.	Ruído eletromagnético externo ou falta de aterramento.	Verificar a blindagem do cabo e a conexão à terra do equipamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet UGT507 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico IFM UGT507 e qual sua principal função?

O UGT507 é um sensor ultrassônico industrial da IFM com invólucro M18, projetado para detecção sem contato de objetos em uma faixa de 80 a 1200 mm com saída analógica de 4-20 mA.

O que acompanha o sensor na embalagem?

Sim, o sensor acompanha duas porcas de fixação em aço inoxidável M18 para montagem direta.

Para quais aplicações o UGT507 não é recomendado?

O sensor não é indicado para detecção de gases, névoas densas, objetos com superfície altamente absorvente de som (como espumas de célula aberta) ou em ambientes onde a temperatura exceda 70 °C.

Este sensor possui suporte para comunicação via rede ou IO-Link?

Este modelo é estritamente limitado à detecção de objetos sólidos ou líquidos dentro da faixa especificada; ele não é adequado para aplicações que exijam comunicação por protocolos de rede industrial como IO-Link, pois sua saída é exclusivamente analógica.

Como diagnosticar falhas de funcionamento no sensor?

Se o LED de status não acender ou a saída analógica estiver travada, verifique primeiro a integridade da fiação M12 e a tensão de alimentação de 10-30V DC.

O que fazer se a medição estiver instável?

Sintomas de leituras instáveis ou incorretas frequentemente indicam interferência por ângulo de incidência excessivo (acima de ±4°) ou acúmulo de sujeira na face sensora, exigindo limpeza e realinhamento.

Devo escolher este sensor ultrassônico ou um sensor fotoelétrico?

O UGT507 é ideal para medição de nível ou distância contínua com saída analógica, enquanto sensores fotoelétricos seriam preferíveis para detecção de objetos minúsculos ou de alta velocidade que exijam tempos de resposta inferiores aos milissegundos ultrassônicos.

Este sensor é a melhor escolha para sistemas de automação integrada?

Esta é uma unidade analógica de precisão; para automação moderna que requer parametrização remota e diagnóstico avançado, recomendamos versões com interface IO-Link, caso o sistema de controle suporte este protocolo.

Quais os cuidados necessários na instalação mecânica?

Instale o sensor mantendo o cabo de conexão afastado de fontes de ruído eletromagnético e utilize as porcas de fixação inclusas para garantir que o torque de aperto não exceda 50 Nm.

Como funciona a garantia e procedência deste sensor?

A IFM garante a conformidade técnica do produto fabricado; a origem é garantida pela documentação oficial da IFM Electronic LTDA, que faturará o item diretamente.

GLOSSÁRIO TÉCNICO

Zona Cega

Área de 80 mm em frente ao sensor onde a detecção não é possível devido ao tempo de comutação do transdutor. (Ref.: Alcance de detecção)

Saída Analógica 4-20 mA

Sinal de corrente proporcional à distância detectada, padrão para controle de processos analógicos. (Ref.: Corrente da saída analógica)

Invólucro M18

Formato cilíndrico com rosca métrica de 18 mm, padrão industrial para fácil instalação. (Ref.: Designação da rosca)

Ângulo de Abertura

Cone de detecção de 14° que define a área efetiva de atuação do pulso ultrassônico. (Ref.: Ângulo de abertura cilíndrico)

Grau de Proteção IP67

Especificação que garante proteção contra imersão temporária em água e total contra poeira. (Ref.: Grau de proteção)
