Sensor Ultrassônico IFM UGT504

Pré-visualizar: UGT504 IFM - Sensor Ultrassônico IFM Detecção de objetos 60-800mm Analógico M18

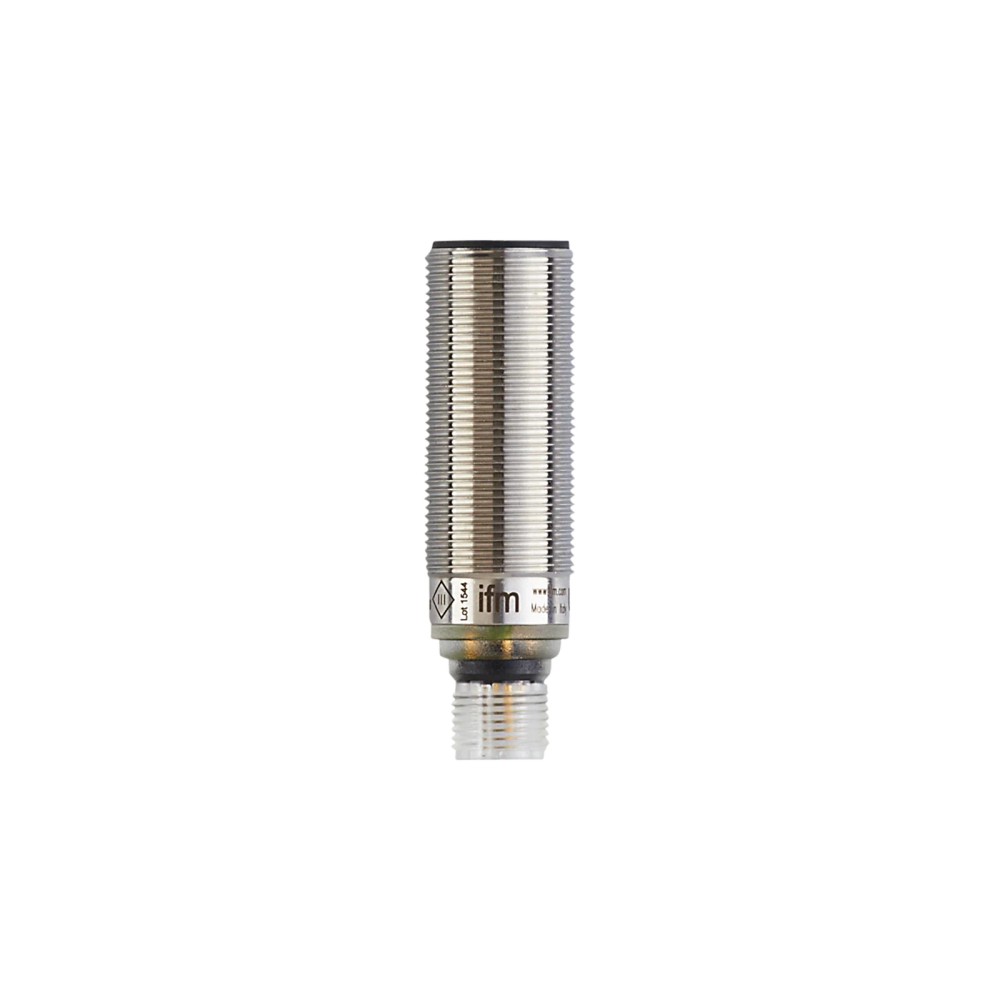

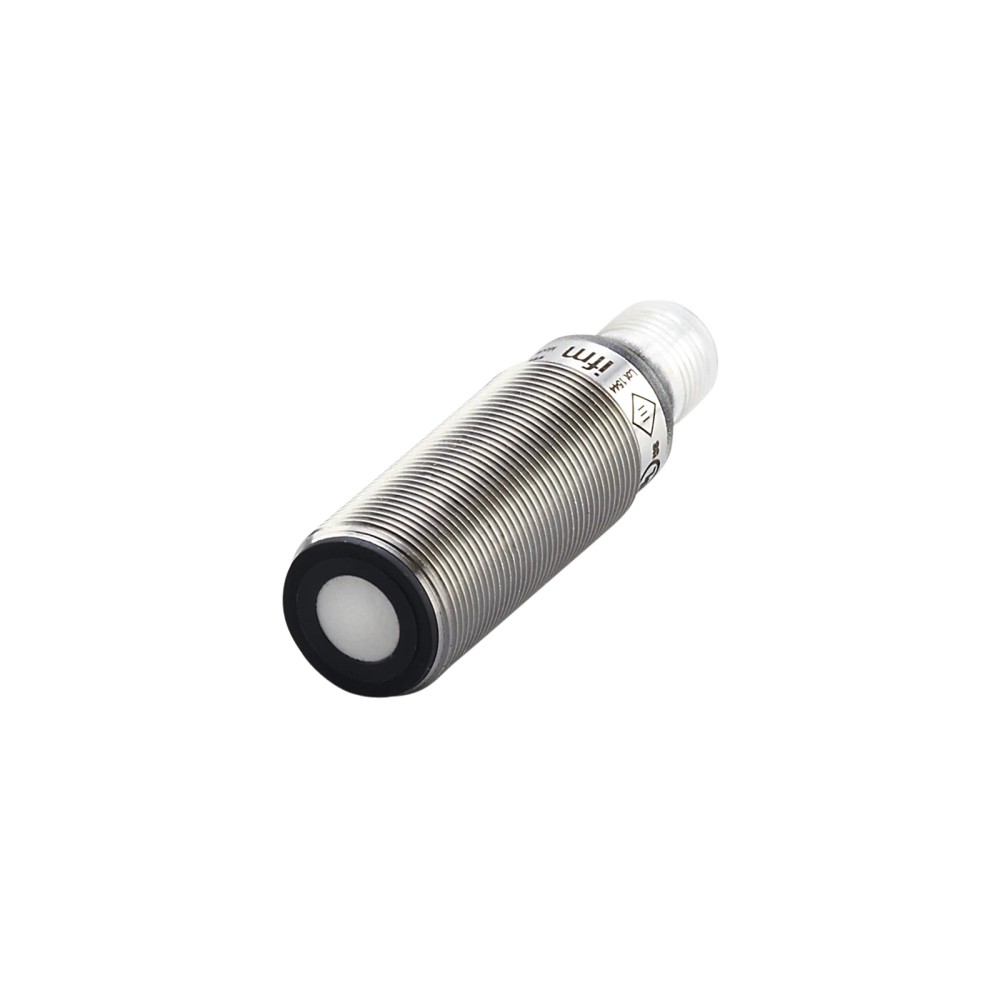

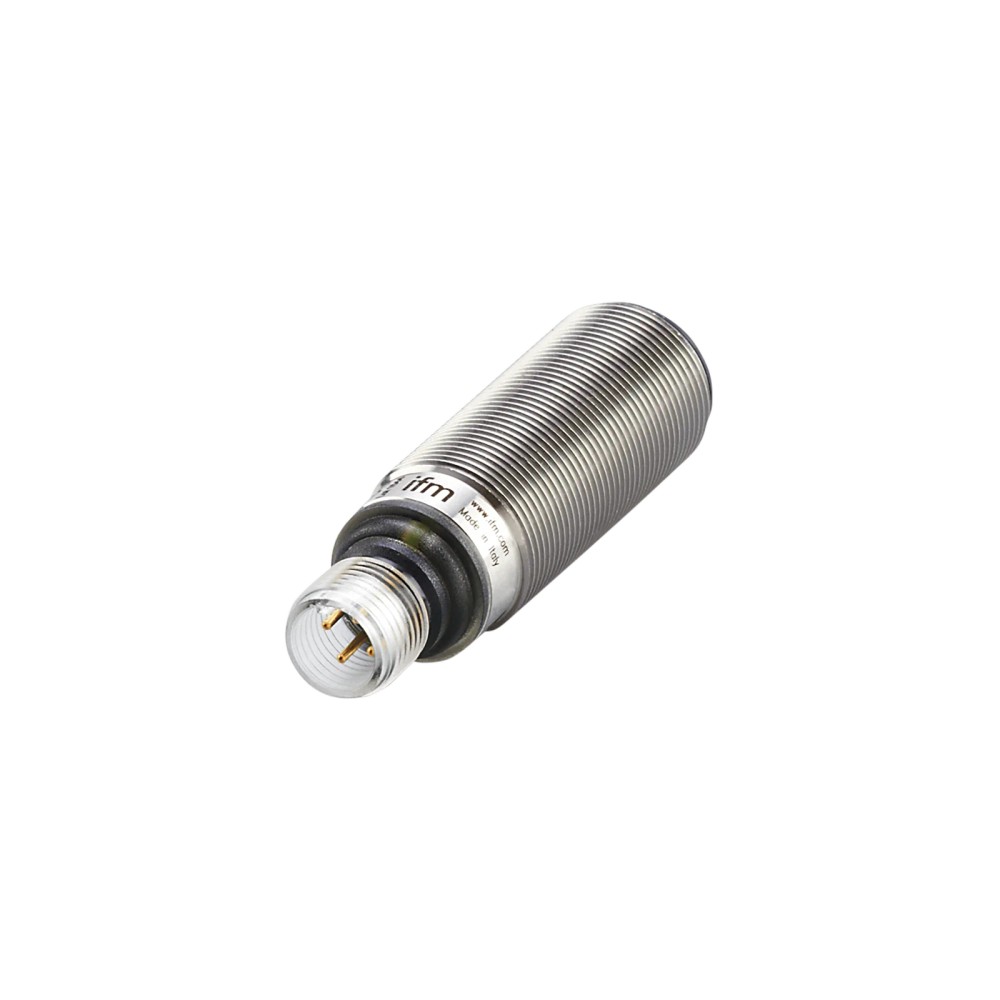

UGT504 IFM - Sensor Ultrassônico IFM Detecção de objetos 60-800mm Analógico M18

Imagem meramente ilustrativa

R$ 2.478,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT504
EAN: 4021179298162
NCM do produto: 85365090

Destaques do Produto Alcance 60 a 800 mm...mais

Fechar menu

Saiba mais sobre: "UGT504 IFM - Sensor Ultrassônico IFM Detecção de objetos 60-800mm Analógico M18"

Destaques do Produto

Alcance

60 a 800 mm

Saída

Analógica 4-20 mA

Conexão

M12 (4 pinos)

Rosca

M18

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UGT504 M18 60-800mm Analógico

O UGT504 da IFM é um sensor ultrassônico robusto, construído em aço inoxidável M18, projetado para detecção precisa de objetos ou nível entre 60 e 800 mm. Ele disponibiliza uma saída analógica de 4...20 mA para monitoramento contínuo. É uma solução confiável para ambientes industriais exigentes devido ao seu grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	UGT504
Alcance	60...800 mm
Saída	4...20 mA
Rosca	M18 x 1
Proteção	IP 67
Conexão	M12
Tensão	10...30 V DC
Material	Aço Inox (1.4404)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de nível em tanques de líquidos estáveis
Detecção de presença de sólidos granulares
Medição de distância de superfícies opacas ou reflexivas

⚠ Considere outro se precisa de:

Alvos com inclinação maior que 4 graus em relação ao eixo do sensor
Ambientes com espuma densa na superfície do alvo
Instalações onde o alvo entra na zona cega (menor que 60 mm)

APLICAÇÕES E USO

Monitoramento de nível de líquidos em tanques
Detecção de presença de peças em esteiras
Medição de diâmetro de rolos e bobinas
Controle de posição em máquinas de embalagem

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UGT504 M18 60-800mm Analógico, verifique estes pontos:

Quando escolher este sensor

Utilize quando precisar de uma saída analógica proporcional para medir distância ou nível com precisão de até 2 mm, em distâncias entre 60 e 800 mm.

Quando buscar outra alternativa

Busque outros modelos se a aplicação exigir detecção abaixo de 60 mm (zona cega) ou se o ambiente possuir interferências sonoras extremas que inviabilizam o uso de ultrassom.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível para operação estável
Consumo de corrente	< 35 mA	Consumo máximo sem carga
Classe de proteção	III	Isolamento elétrico do equipamento

Faixa de Medição e Precisão
Alcance de detecção	60...800 mm	Faixa de operação nominal com alvo de 200x200mm
Resolução	2 mm	Menor variação de distância detectável
Erro de linearidade	< 1 %	Desvio máximo da saída em relação à distância real

Entradas/Saídas
Tipo de saída	4...20 mA	Sinal analógico de corrente padronizado
Tempo de resposta	< 500 ms	Tempo para atualização da saída analógica

Dados Mecânicos
Rosca	M18 x 1	Padrão de montagem mecânica
Material	Aço inoxidável 1.4404	Material do invólucro para resistência à corrosão
Grau de proteção	IP 67	Resistência a água e poeira

COMPATIBILIDADE

Comunicação

• Analógica 4...20 mA

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos em tanques	✓	A tecnologia ultrassônica é ideal para superfícies líquidas estáveis.
Objeto dentro da zona cega (< 60mm)	✗	O sensor não consegue processar ecos de alvos abaixo da zona cega.
Detecção de sólidos granulares	✓	Excelente performance para monitoramento de volume de pós e grãos.

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UGT504 M18 60-800mm Analógico

Limpe a superfície de montagem para garantir a fixação estável.
Insira o sensor no suporte ou furo M18 e ajuste a altura.
Aplique as duas porcas de fixação, respeitando o torque máximo de 50 Nm.
Conecte o cabo M12 de 4 pinos ao conector do sensor.
Verifique a integridade da fiação e a tensão de alimentação (10-30V DC).
Realize o ajuste de Teach se necessário para definir os limites de medição.

Desenho Dimensional Pinagem

ACESSÓRIOS

Porcas de fixação: 2 x M18, aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de detecção ou sinal errático	Objeto posicionado dentro da zona cega (<60mm)	Verificar se o alvo está a uma distância superior a 60mm do sensor
Sinal de saída instável	Alvo com ângulo de inclinação superior a 4°	Realinhar o sensor para que fique perpendicular ao objeto
Leituras incorretas ou flutuantes	Ruído acústico externo	Identificar e isolar fontes de som de alta frequência próximas
Sensor inoperante	Falha na fiação ou falta de alimentação	Testar a continuidade do cabo M12 e a tensão de 24V nos pinos

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico UGT504 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor UGT504 e qual sua principal função?

O UGT504 é um sensor ultrassônico M18 com saída analógica de 4-20 mA projetado para detecção contínua de distâncias ou nível de objetos.

Quais itens acompanham o sensor na embalagem?

Ele acompanha duas porcas de fixação M18 em aço inoxidável, prontas para instalação imediata em suportes compatíveis.

Posso usar este sensor para detectar espuma em tanques?

Não, este sensor não é indicado para detecção de espuma densa, pois bolhas de ar podem dispersar as ondas sonoras e causar leituras erradas.

O sensor funciona se o objeto estiver a 30 mm de distância?

O sensor exige um alcance mínimo de 60 mm (zona cega), portanto não deve ser utilizado se o objeto estiver posicionado abaixo desta distância.

O que fazer se a leitura de distância estiver oscilando muito?

Sintomas como valores de saída oscilantes podem indicar interferência sonora externa, sendo necessário verificar se há fontes de ruído de alta frequência no ambiente.

O sensor não responde. Qual a causa provável?

Se não houver sinal na saída, verifique primeiro a integridade da conexão M12 e se a tensão de alimentação (10-30V DC) está presente no pino correto.

Por que escolher o ultrassônico em vez de um sensor óptico?

Para medições de nível, este sensor ultrassônico é preferível por não sofrer interferência da cor ou transparência do líquido, ao contrário de sensores ópticos.

Este modelo é um kit de automação ou sensor individual?

Sim, o UGT504 é uma unidade de detecção, enquanto kits podem incluir controladores ou repetidores; este modelo é indicado para integração direta em PLCs através de sinal analógico.

Qual o cuidado mais importante na instalação?

O alinhamento é crucial: o sensor deve estar perpendicular ao alvo, com um desvio máximo de ângulo de 4 graus para garantir a precisão da medição.

Qual a procedência deste componente?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica e suporte do fabricante.

GLOSSÁRIO TÉCNICO

Zona Cega

Distância mínima de 60 mm na frente do sensor onde a detecção não é confiável (Ref.: Zona cega 60 mm).

Saída Analógica

Sinal contínuo de 4...20 mA que varia proporcionalmente à distância do objeto (Ref.: Corrente da saída analógica).

Invólucro M18

Design construtivo roscado de 18 mm de diâmetro para fixação industrial padronizada (Ref.: Designação da rosca).

Frequência do conversor

Frequência de operação do cristal transdutor, definida em 230 kHz para este modelo (Ref.: Frequência do conversor).

IP67

Classificação de proteção contra ingresso de poeira e imersão temporária em água (Ref.: Proteção IP).
