Sensor Ultrassônico IFM UGT304 M18 IO-Link

Pré-visualizar: UGT304 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 100-1000mm

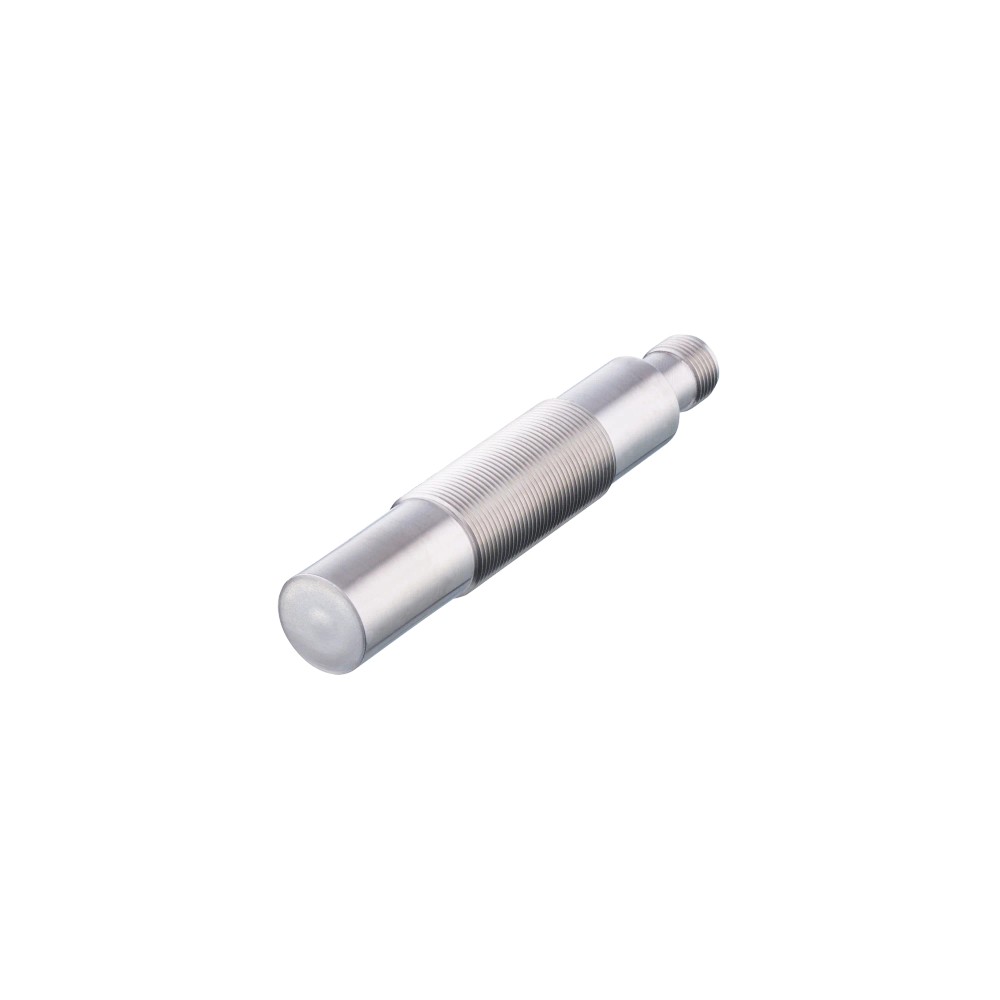

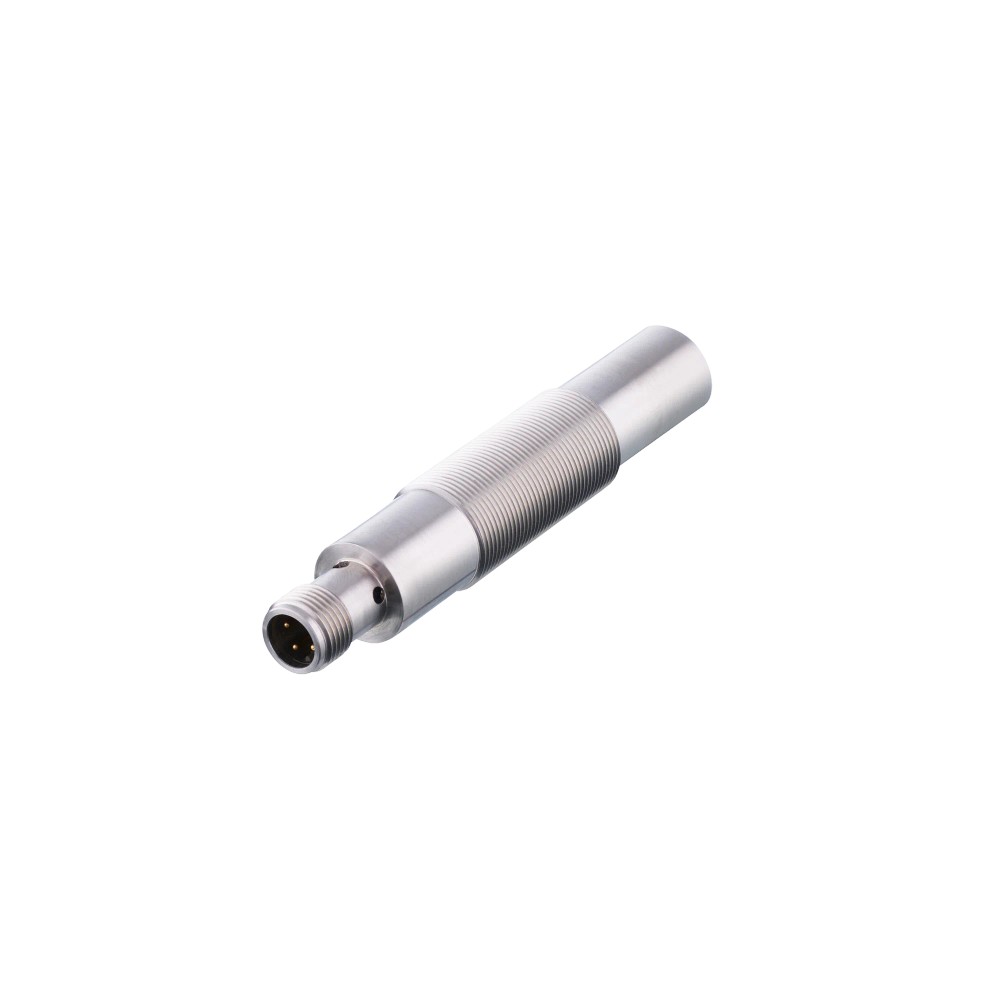

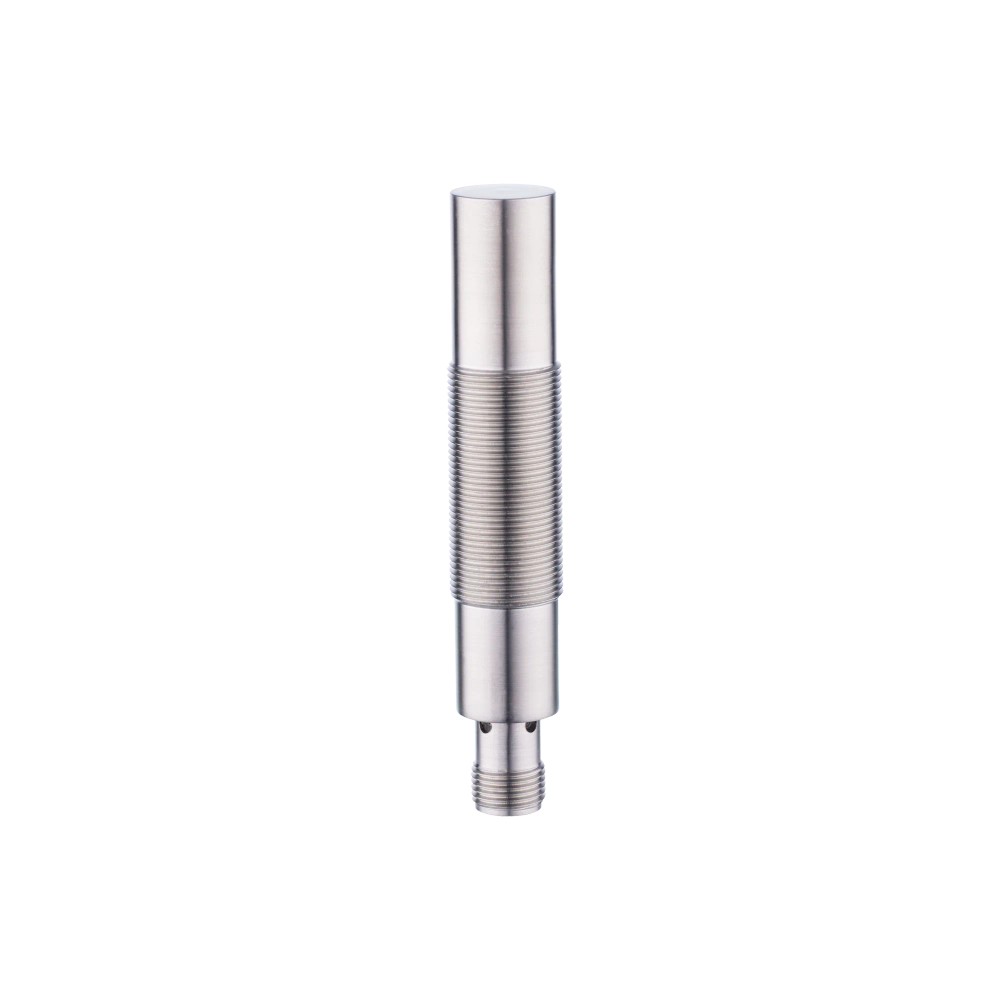

UGT304 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 100-1000mm

Imagem meramente ilustrativa

R$ 5.104,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT304
EAN: 4021179352345
NCM do produto: 85365090

Destaques do Produto Alcance 100-1000 mm...mais

Fechar menu

Saiba mais sobre: "UGT304 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link 100-1000mm"

Destaques do Produto

Alcance

100-1000 mm

Interface

IO-Link / Analógico

Conexão

M12

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UGT304 IFM - Sensor Ultrassônico Metálico M18 IO-Link 100-1000mm

O UGT304 é um sensor ultrassônico metálico de alta performance com invólucro M18, ideal para detecção precisa de objetos entre 100 e 1000 mm. Equipado com interface IO-Link, oferece versatilidade através de saídas analógicas e digitais parametrizáveis. É a solução robusta para ambientes que exigem grau de proteção IP69K e alta confiabilidade operacional.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	100-1000 mm
Interface de comunicação	IO-Link
Grau de proteção	IP65/IP67/IP68/IP69K
Conexão elétrica	M12, 4 pinos
Material	Aço inoxidável 1.4404
Tipo de Saída	Analógico (4-20 mA) / Digital (PNP/NPN)
Temperatura ambiente	-20 a 70 °C
Resolução	1 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível, presença ou distância em ambientes industriais exigentes (lavagem)
Sistemas que utilizam controlador mestre IO-Link (Classe A)
Processos que necessitam de saídas analógicas (4-20 mA) e digitais simultâneas
Instalações que requerem alta proteção contra entrada de líquidos (IP69K)

⚠ Considere outro se precisa de:

Detecção de objetos na zona cega (menor que 100 mm)
Ambientes com temperaturas extremas fora do range de -20 a 70 °C
Uso em atmosferas com interferências ultrassônicas de alta intensidade sem parametrização
Aplicações que exigem montagem com torque superior a 50 Nm

APLICAÇÕES E USO

Detecção de nível em tanques de líquidos ou sólidos granulados.
Monitoramento de presença em linhas de embalagem e esteiras.
Medição contínua de distância em ambientes industriais de lavagem (devido ao IP69K).
Detecção de objetos transparentes, refletivos ou de cores variadas onde sensores ópticos falham.

COMO ESCOLHER

Antes de comprar o UGT304 IFM - Sensor Ultrassônico Metálico M18 IO-Link 100-1000mm, verifique estes pontos:

Quando escolher o UGT304

Indicado quando sua aplicação exige detecção de objetos em ambiente hostil (lavagem) e necessita de dados analógicos combinados com a facilidade da configuração via IO-Link.

Quando buscar alternativas

Considere buscar outra tecnologia se o objeto estiver a menos de 100 mm do sensor, ou se o ambiente possuir interferências sonoras extremas que comprometam a precisão do ultrassom.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Ultrassônico fotoelétrico difuso	Princípio de detecção baseado em reflexão sonora
Alcance de detecção	100-1000 mm	Faixa operacional recomendada para alvo de 100x100mm

Dados Elétricos
Tensão de operação	10-30 V DC	Faixa de alimentação padrão para automação DC
Interface	IO-Link	Comunicação digital padrão COM2

Dados Mecânicos
Material	Aço inoxidável 1.4404	Material do invólucro para resistência à corrosão

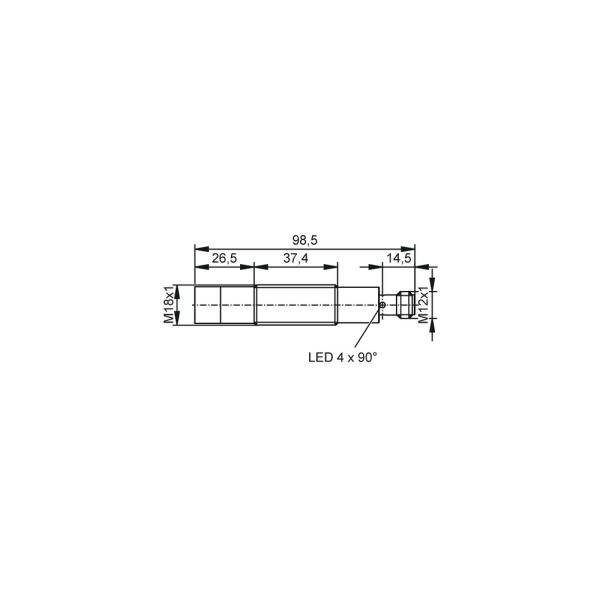

Dimensões	M18 x 1 / L = 98,5 mm	Geometria de montagem
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38,4 kBaud)

• Saída Analógica 4-20 mA

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4

Processo M18 x 1 (Rosca padrão)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (alta pressão/temperatura)	✓	O sensor possui grau de proteção IP69K, resistindo a jatos de limpeza severos.
Integração com CLP sem IO-Link	✓	O sensor possui saídas digitais e analógicas convencionais, sendo compatível com entradas padrão de CLP.
Ambiente com presença de poeira pesada	✓	O princípio ultrassônico é menos afetado por poeira ou névoa em comparação a sensores fotoelétricos ópticos.

INSTALAÇÃO

Como instalar o UGT304 IFM - Sensor Ultrassônico Metálico M18 IO-Link 100-1000mm

Verifique se a superfície de montagem está limpa e livre de vibrações excessivas.
Rosqueie as porcas M18 fornecidas no corpo do sensor.
Insira o sensor na perfuração da máquina e utilize os discos de amortecimento para reduzir choques.
Aperte as porcas com torque máximo de 50 Nm.
Conecte o cabo M12 de 4 pinos, garantindo a codificação A.
Realize o ajuste da função Teach conforme a necessidade da aplicação.

ACESSÓRIOS

2 porcas de fixação M18 em aço inoxidável
2 discos de amortecimento em EPDM

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o objeto ou fornece valores de distância errados.	Objeto posicionado dentro da zona cega (< 100mm) ou fora do alcance nominal (> 1000mm).	Verifique a distância física entre a face do sensor e o objeto.
Leituras instáveis ou intermitentes.	Desalinhamento angular superior a ± 4° do ângulo de 90°.	Ajuste o alinhamento perpendicular do objeto em relação ao sensor.
Saída de comutação não atua conforme o esperado.	Falha na parametrização via IO-Link.	Verifique o DeviceID (1813) e os parâmetros configurados no mestre IO-Link.
Sensor não inicializa ou apresenta comportamento errático.	Tensão de alimentação fora do range 10-30 V DC.	Utilize um multímetro para medir a tensão nos pinos do conector M12.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados UGT304 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico UGT304 e para que ele serve?

Este é um sensor ultrassônico M18 com interface IO-Link, projetado para detecção de objetos sem contato em distâncias de 100 a 1000 mm, apresentando invólucro em aço inoxidável.

Quais itens acompanham o sensor UGT304 na embalagem?

O produto acompanha duas porcas de fixação M18 em aço inoxidável e dois discos de amortecimento em EPDM para instalação.

O sensor pode detectar objetos muito próximos, como a 20 mm de distância?

Este sensor não é indicado para detecção de objetos a distâncias inferiores a 100 mm, pois essa faixa corresponde à zona cega do dispositivo.

Existem limitações de temperatura para o uso deste sensor?

O UGT304 não deve ser utilizado em aplicações que exijam detecção de objetos em ambientes com temperaturas acima de 70 °C ou abaixo de -20 °C.

Como diagnosticar falhas se o sensor não sinaliza a detecção?

Se o LED amarelo não indicar o status de chaveamento, verifique se a alimentação de 10-30 V DC está correta e se a fiação M12 está firmemente conectada conforme o diagrama elétrico.

Por que o sensor pode apresentar instabilidade na medição do objeto?

Sintomas de leituras instáveis podem indicar desvio angular excessivo do objeto em relação ao eixo do sensor, que deve ser mantido dentro de ± 4° do ângulo de 90°.

Qual a vantagem de escolher o UGT304 em vez de sensores ultrassônicos padrão?

O UGT304 oferece maior robustez mecânica devido ao invólucro em aço inoxidável 1.4404 e integração IO-Link, sendo superior para ambientes de lavagem industrial comparado a sensores plásticos padrão.

Devo escolher a versão com IO-Link ou uma versão analógica simples?

A escolha depende da necessidade de integração digital via IO-Link; se a aplicação exige apenas saída lógica simples sem monitoramento de dados, modelos sem IO-Link podem ser suficientes, embora menos versáteis.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto das porcas M18 com torque máximo de 50 Nm e alinhamento perpendicular ao objeto, respeitando a zona cega de 100 mm.

O sensor possui alguma certificação de qualidade ou resistência?

A IFM garante a origem e qualidade técnica do produto, que é fabricado seguindo normas industriais rígidas como EN 60068 para resistência a choques e vibrações.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital padrão (IEC 61131-9) que permite a parametrização remota e o diagnóstico contínuo do sensor.

Zona Cega

Distância mínima à frente do sensor na qual objetos não podem ser detectados com confiabilidade (Ref.: 100 mm).

IP69K

Grau de proteção que indica resistência total contra poeira e jatos de água de alta pressão e temperatura (Ref.: Normas de vedação).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade no chaveamento (Ref.: < 1%).

MTTF

Tempo médio até a falha, uma medida de confiabilidade do componente (Ref.: 838 anos).
