- Referência do fabricante: UGT301
- EAN: 4021179352321
- NCM do produto: 85365090
Destaques do Produto
Alcance
50-400 mm...mais
Saiba mais sobre: "UGT301 IFM - Sensor Ultrassônico Metálico IFM Detecção de objetos M18, 50-400mm, IO-Link, IP69K"
Destaques do Produto
Alcance
50-400 mm
Rosca
M18 x 1
Conexão
M12
Comunicação
IO-Link
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o UGT301 IFM - Sensor Ultrassônico Metálico M18, 50-400mm, IO-Link, IP69K
O UGT301 é um sensor ultrassônico metálico de alta precisão com invólucro roscado M18, indicado para detecção de objetos em distâncias de 50 a 400 mm. Equipado com interface IO-Link, oferece saídas analógicas e digitais parametrizáveis para integração em sistemas industriais. Possui grau de proteção IP69K, sendo ideal para ambientes agressivos e de limpeza rigorosa.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Modelo | UGT301 |
| Alcance | 50-400 mm |
| Conexão | M12, 4 pinos |
| Saída | Analógica (4-20mA) / Digital (PNP/NPN) |
| Proteção | IP69K |
| Material | Aço Inoxidável 1.4404 |
| Comunicação | IO-Link |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de líquidos e sólidos em distâncias de 50 a 400 mm
- Aplicações que necessitam de resistência a lavagens (IP69K)
- Sistemas com integração IO-Link para monitoramento de diagnóstico
⚠ Considere outro se precisa de:
- Alvos com distância inferior a 50 mm (Zona Cega)
- Ambientes com ruído ultrassônico de alta frequência
- Aplicações que exigem repetibilidade superior a 0,5%
APLICAÇÕES E USO
- Detecção de nível em tanques pequenos ou silos
- Monitoramento de presença em linhas de embalagem
- Medição de distância em processos de envase de líquidos
- Detecção de objetos translúcidos ou opacos em esteiras transportadoras
COMO ESCOLHER
Antes de comprar o UGT301 IFM - Sensor Ultrassônico Metálico M18, 50-400mm, IO-Link, IP69K, verifique estes pontos:
Quando utilizar o UGT301
Indicado quando a aplicação exige robustez metálica, proteção IP69K para lavagens frequentes e necessidade de diagnóstico ou parametrização via IO-Link.
Quando buscar outra alternativa
Considere sensores optoeletrônicos ou laser se a precisão exigida for milimétrica (< 1mm) ou se o objeto for extremamente pequeno, exigindo maior resolução espacial.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 50...400 mm | Faixa operacional baseada em alvo padrão 100x100mm |
| Resolução | 1 mm | Menor incremento mensurável na distância |
| Zona cega | 50 mm | Distância crítica onde a detecção não ocorre |
| Saídas e Interfaces | ||
|---|---|---|
| Interface | IO-Link (COM2) | Protocolo de comunicação digital |
| Saídas | 1x Analógica, 1x Digital | Quantidade e tipo de saídas disponíveis |
| Função elétrica | PNP/NPN parametrizável | Configuração da lógica de chaveamento |
| Dados mecânicos | ||
|---|---|---|
| Material | Aço inoxidável 1.4404 | Invólucro metálico para alta resistência |
| Grau de proteção | IP65, IP67, IP68, IP69K | Níveis de vedação contra poeira e água |

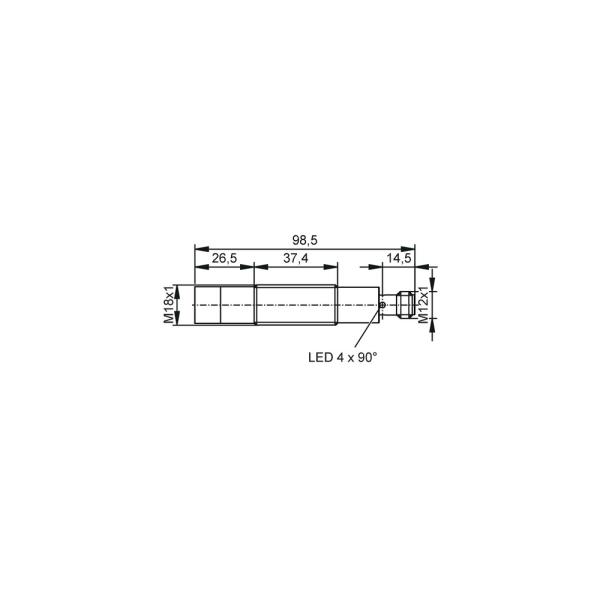

| Dimensões | M18 x 1 / L=98.5 mm | Forma construtiva roscada padrão |
COMPATIBILIDADE
Comunicação
• IO-Link (Protocolo IEC 61131-9)
• Modo SIO (Standard Input Output)
Conexões
Elétrica
M12, Codificação A, 4 polos
Processo
M18 x 1 (rosca de montagem)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de objetos metálicos em ambientes agressivos | ✓ | O invólucro em aço inox 316L e grau IP69K oferecem alta resistência à corrosão e lavagens. |
| Detecção de objetos a 20 mm do sensor | ✗ | A zona cega do sensor é de 50 mm, impossibilitando a leitura de objetos nesta distância. |
| Integração com CLP sem IO-Link | ✓ | O sensor opera em modo SIO, permitindo a utilização de sinais analógicos e digitais convencionais. |
INSTALAÇÃO
Como instalar o UGT301 IFM - Sensor Ultrassônico Metálico M18, 50-400mm, IO-Link, IP69K
- Verifique se o local de montagem está livre de obstáculos na zona cega de 50 mm.
- Insira o sensor no suporte de montagem M18.
- Posicione os discos de amortecimento em EPDM para evitar vibrações.
- Fixe o sensor utilizando as porcas de aço inoxidável, com torque máximo de 50 Nm.
- Conecte o cabo M12 de 4 pinos ao conector do sensor.
- Realize o alinhamento com o objeto e configure os parâmetros através da interface IO-Link, se necessário.
ACESSÓRIOS
- 2 x Porcas de fixação M18 (aço inoxidável)
- 2 x Discos de amortecimento (EPDM)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou apresenta leitura instável próximo ao sensor. | Objeto localizado dentro dos 50 mm iniciais do sensor. | Verifique se o alvo está além da distância mínima de 50 mm indicada no manual. |
| Detecção imprecisa ou falha constante. | Acúmulo de sujidade ou resíduos na face do transdutor. | Limpe a face do sensor com um pano macio conforme as instruções de manutenção. |
| Saída não atua conforme o esperado. | Configuração incorreta da saída via IO-Link. | Verifique os parâmetros via software de configuração IO-Link e confirme o DeviceID 1810. |
| Oscilação na leitura analógica ou comutação indevida. | Vibração excessiva no suporte de montagem. | Certifique-se de que os discos de amortecimento fornecidos foram instalados corretamente. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor ultrassônico UGT301 e para que serve?
O UGT301 é um sensor ultrassônico metálico compacto, projetado para detecção de objetos sem contato em distâncias de 50 a 400 mm, com interface IO-Link e saídas configuráveis.
O que acompanha o sensor na embalagem?
O produto acompanha duas porcas de fixação em aço inoxidável M18 e dois discos de amortecimento em EPDM.
Para quais aplicações o UGT301 não é indicado?
O sensor não deve ser utilizado em aplicações onde o alvo esteja fora da faixa de detecção de 50 a 400 mm ou onde a precisão exija histerese inferior a 1%.
Este sensor é adequado para todos os tipos de detecção de objetos?
O UGT301 é um sensor ultrassônico. Se sua aplicação exige detecção de objetos metálicos com alta velocidade de comutação ou em ambientes com interferência acústica intensa, sensores indutivos ou ópticos podem ser mais adequados.
O que significa quando o sensor para de detectar o objeto?
O sintoma de 'nenhuma detecção' pode indicar falha de alinhamento ou alvo fora da zona de alcance; verifique o LED amarelo de status de chaveamento e confirme a distância do objeto.
Por que o sensor apresenta leituras erráticas ou instáveis?
A causa mais comum para leituras instáveis é a contaminação da face do sensor ou ruído ultrassônico no ambiente; verifique a limpeza do sensor e o ângulo de incidência em relação ao objeto.
Qual a diferença entre este sensor com IO-Link e um modelo comum?
O modelo UGT301 possui IO-Link, permitindo parametrização digital, enquanto sensores ultrassônicos padrão sem IO-Link operam apenas com sinais analógicos ou digitais fixos, sem diagnóstico remoto.
Devo escolher este sensor IO-Link ou um modelo analógico simples?
A escolha depende da necessidade de integração com rede industrial: o UGT301 é ideal para sistemas que exigem diagnóstico via IO-Link, enquanto sensores analógicos simples bastam para loops de controle convencionais.
Quais cuidados devo ter ao instalar o sensor?
Garanta um torque máximo de aperto de 50 Nm e utilize os discos de amortecimento em EPDM fornecidos para evitar vibrações mecânicas que possam interferir na medição.
Qual a origem e procedência deste produto?
O sensor é fabricado pela IFM Electronic, líder global em automação, e segue os padrões de qualidade IEC 61131-9 para dispositivos IO-Link.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial (IEC 61131-9) que permite a troca bidirecional de dados entre sensores e controladores, facilitando parametrização e diagnóstico. (Ref.: SDCI-Padrão)
Zona Cega
Distância mínima à frente da face do sensor onde a detecção não é confiável devido ao tempo de resposta do transdutor. (Ref.: 50 mm)
IP69K
Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura. (Ref.: Grau de Proteção)
Histerese
Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na comutação. (Ref.: < 1 %)
Alvo de Referência
Objeto padrão utilizado pelo fabricante para definir a especificação técnica de alcance (no caso, 100 x 100 mm). (Ref.: Alcance de detecção)
