Sensor Ultrassônico ifm UGT300

Pré-visualizar: UGT300 IFM - Sensor Ultrassônico ifm Detecção de Objetos M18 IO-Link 50-400mm

UGT300 IFM - Sensor Ultrassônico ifm Detecção de Objetos M18 IO-Link 50-400mm

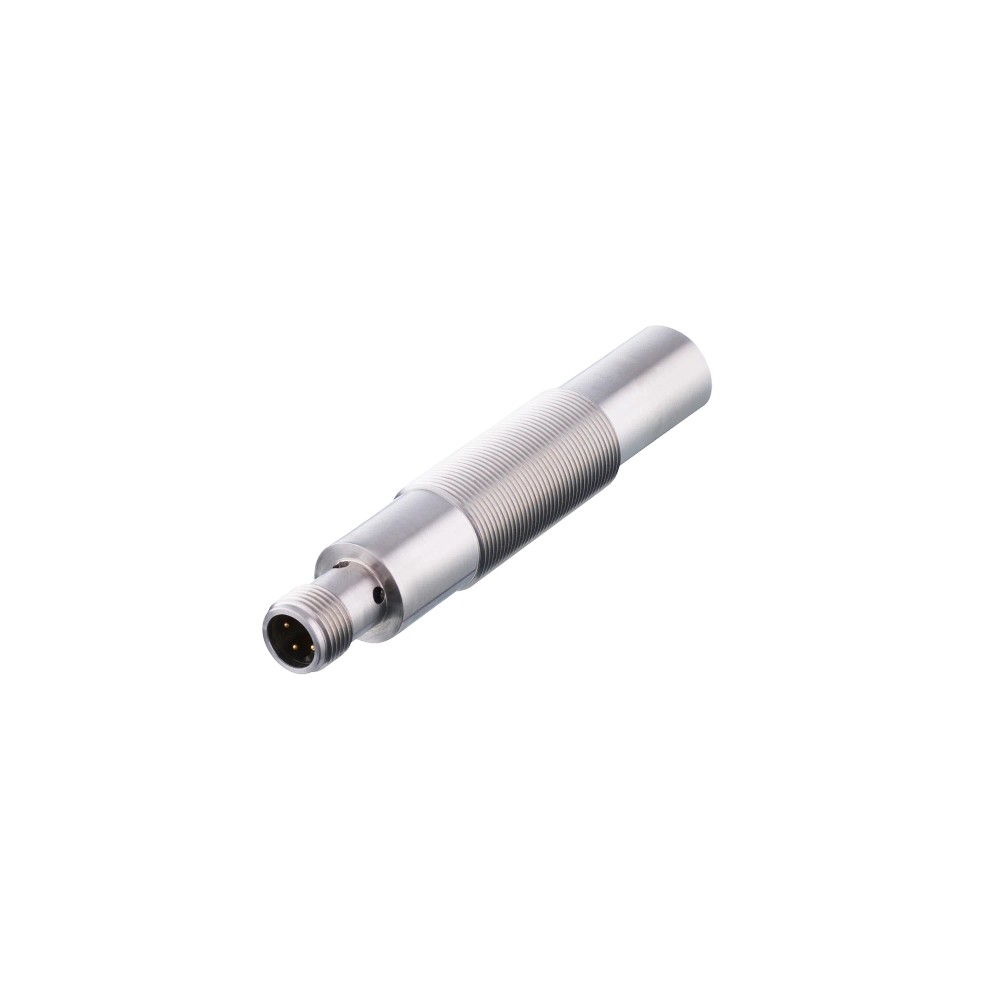

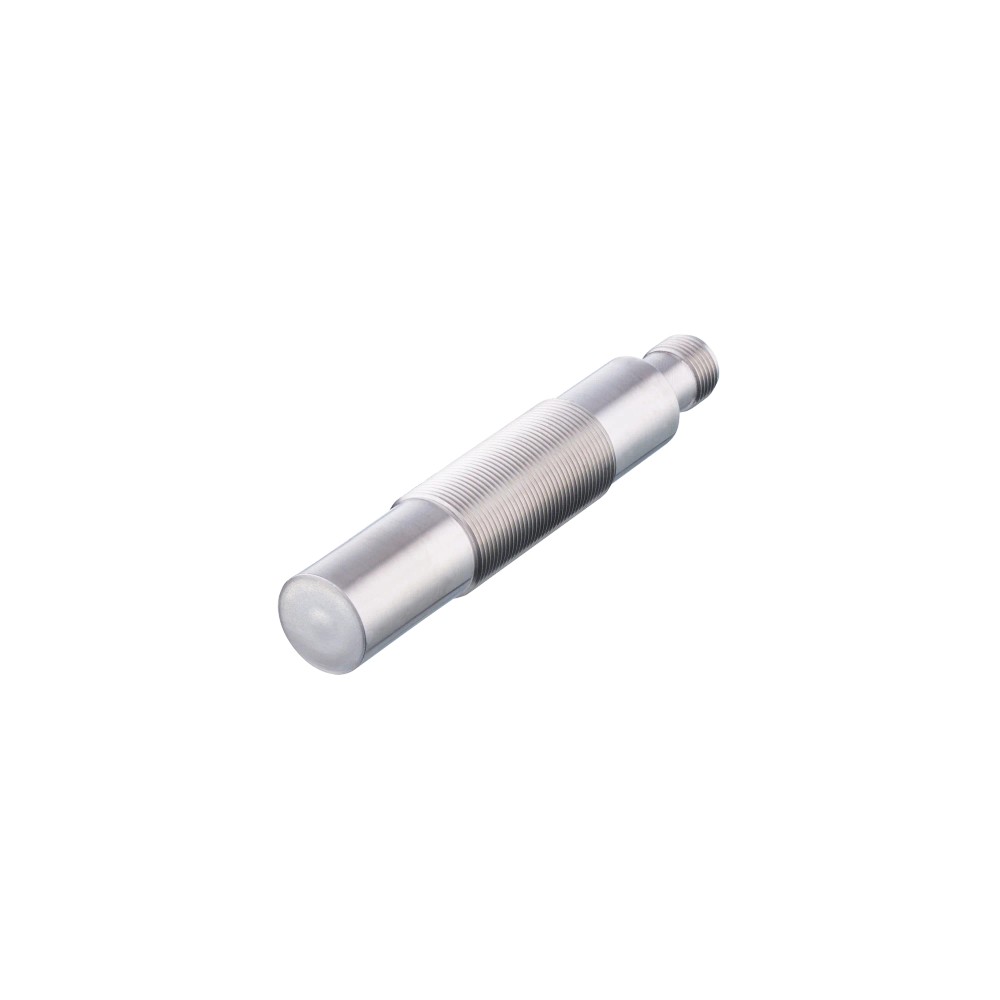

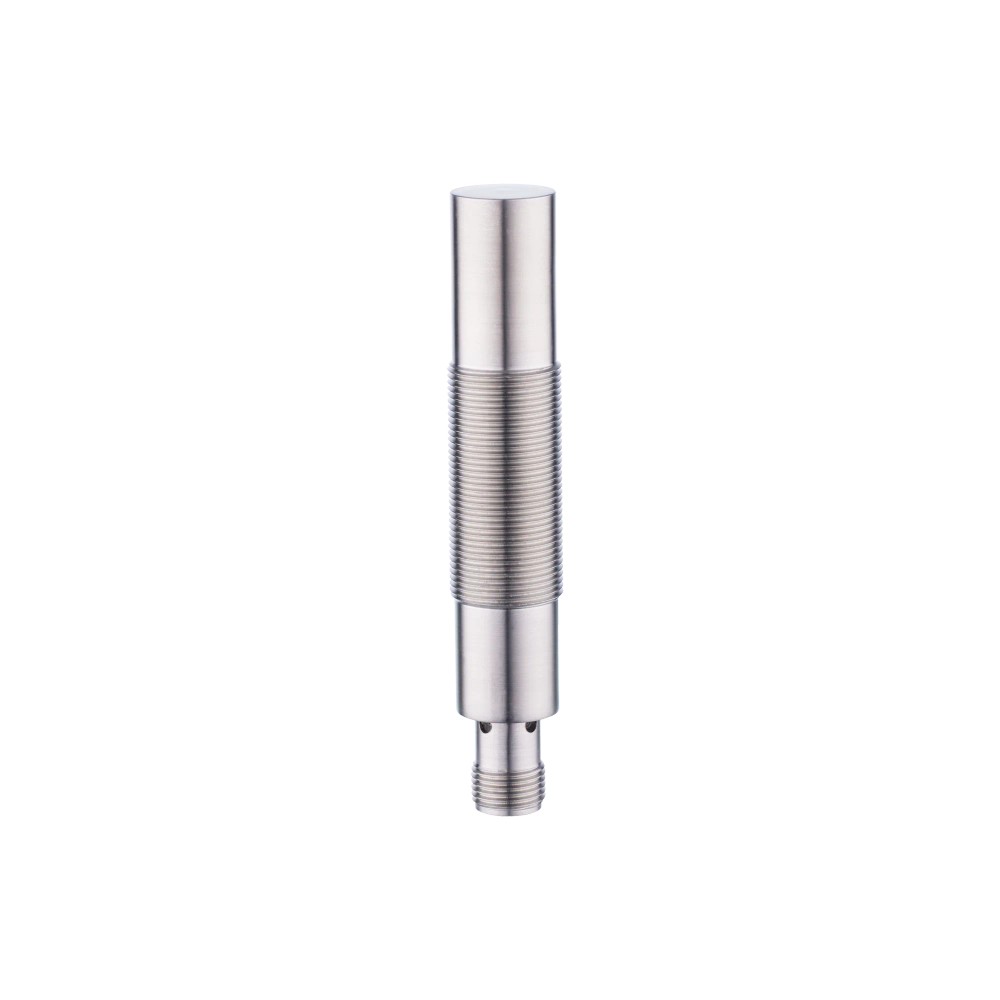

Imagem meramente ilustrativa

R$ 4.985,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT300
EAN: 4021179352307
NCM do produto: 85365090

Destaques do Produto Alcance 50-400 mm...mais

Fechar menu

Saiba mais sobre: "UGT300 IFM - Sensor Ultrassônico ifm Detecção de Objetos M18 IO-Link 50-400mm"

Destaques do Produto

Alcance

50-400 mm

Comunicação

IO-Link

Conexão

M12

Proteção

IP69K

Material

Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o UGT300 IFM - Sensor Ultrassônico ifm Detecção de Objetos M18 IO-Link 50-400mm

O UGT300 é um sensor ultrassônico robusto com corpo metálico em aço inoxidável, projetado para detecção de objetos em distâncias de 50 a 400 mm. Ele utiliza a tecnologia IO-Link para permitir uma configuração digital precisa e monitoramento em tempo real. É ideal para ambientes industriais que exigem alta proteção contra água e poeira, como a classe IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	50...400 mm
Conexão	M12 / 4 pinos
Comunicação	IO-Link
Material	Aço inox 316L
Grau IP	IP65/IP67/IP68/IP69K
Saída	PNP/NPN (parametrizável)
Temp. Operação	-10...70 °C
Tensão	10-30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em linhas de envase e empacotamento
Monitoramento de nível em tanques pequenos ou silos
Ambientes com presença de poeira ou névoa onde sensores ópticos falham
Indústrias alimentícias ou químicas que requerem grau de proteção IP69K

⚠ Considere outro se precisa de:

Aplicações com detecção de materiais absorventes de som (ex: espumas macias)
Ambientes com temperaturas abaixo de -10 °C ou acima de 70 °C
Montagem sem o uso dos discos de amortecimento inclusos em locais com alta vibração
Uso em sistemas de automação que não suportem sinais digitais de 24V DC

APLICAÇÕES E USO

Detecção de presença de objetos opacos, transparentes ou metálicos em linhas de montagem.
Medição de níveis em tanques de fluidos onde o contato não é permitido.
Aplicação em zonas de higiene rigorosa devido à construção totalmente metálica (aço inox 316L).
Ajuste de sensibilidade em tempo real através da rede IO-Link para diferentes tipos de peças.

COMO ESCOLHER

Antes de comprar o UGT300 IFM - Sensor Ultrassônico ifm Detecção de Objetos M18 IO-Link 50-400mm, verifique estes pontos:

Quando escolher este sensor

Opte pelo UGT300 se a sua aplicação necessita de detecção sem contato de objetos em ambientes onde a higiene ou a corrosão são fatores críticos, utilizando a interface IO-Link para gestão de dados.

Quando buscar outra alternativa

Busque outro modelo se a distância de detecção necessária for superior a 400 mm ou se o objeto for feito de material que absorve som (como espumas de alta densidade), que pode não refletir o sinal ultrassônico adequadamente.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Alcance de detecção	50-400 mm	Faixa de operação nominal para alvo de 100x100mm
Zona cega	50 mm	Limite de proximidade física para medição
Resolução	1 mm	Menor incremento de distância detectável

Dados Elétricos
Tensão de operação	10-30 V DC	Faixa de alimentação admissível
Saída de comutação	PNP/NPN, parametrizável	Tipo de sinal de saída configurável
Interface	IO-Link	Protocolo de comunicação digital

Dados Mecânicos
Material da carcaça	Aço inoxidável 1.4404	Resistência química e mecânica
Grau de proteção	IP65, IP67, IP68, IP69K	Estanqueidade e resistência a lavagem
Dimensões	M18 x 1 / L = 98,5 mm	Formato construtivo mecânico

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38,4 kBaud)

• Modo SIO (Standard Input Output)

Conexões

Elétrica M12; 4 pinos; Codificação A

Processo M18 x 1 (Roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos com superfície plana	✓	Ultrassom é excelente para reflexão em líquidos estáveis.
Ambientes com vapores densos ou fumaça	✓	O princípio ultrassônico é imune a interferências ópticas.
Detecção de objetos muito pequenos (menores que 5mm)	✗	O feixe ultrassônico possui uma resolução de 1mm, mas objetos muito pequenos podem não refletir energia suficiente.

INSTALAÇÃO

Como instalar o UGT300 IFM - Sensor Ultrassônico ifm Detecção de Objetos M18 IO-Link 50-400mm

Verifique se a rosca de fixação M18 está livre de obstruções.
Rosqueie o sensor no suporte de montagem, garantindo que a face do sensor fique perpendicular ao objeto.
Utilize os dois discos de amortecimento inclusos para absorver vibrações excessivas.
Aperte as porcas de fixação com um torque máximo de 50 Nm.
Conecte o cabo M12 de 4 pinos seguindo a pinagem do diagrama.
Configure o sensor via interface IO-Link ou realize o ajuste inicial conforme o manual de operação.

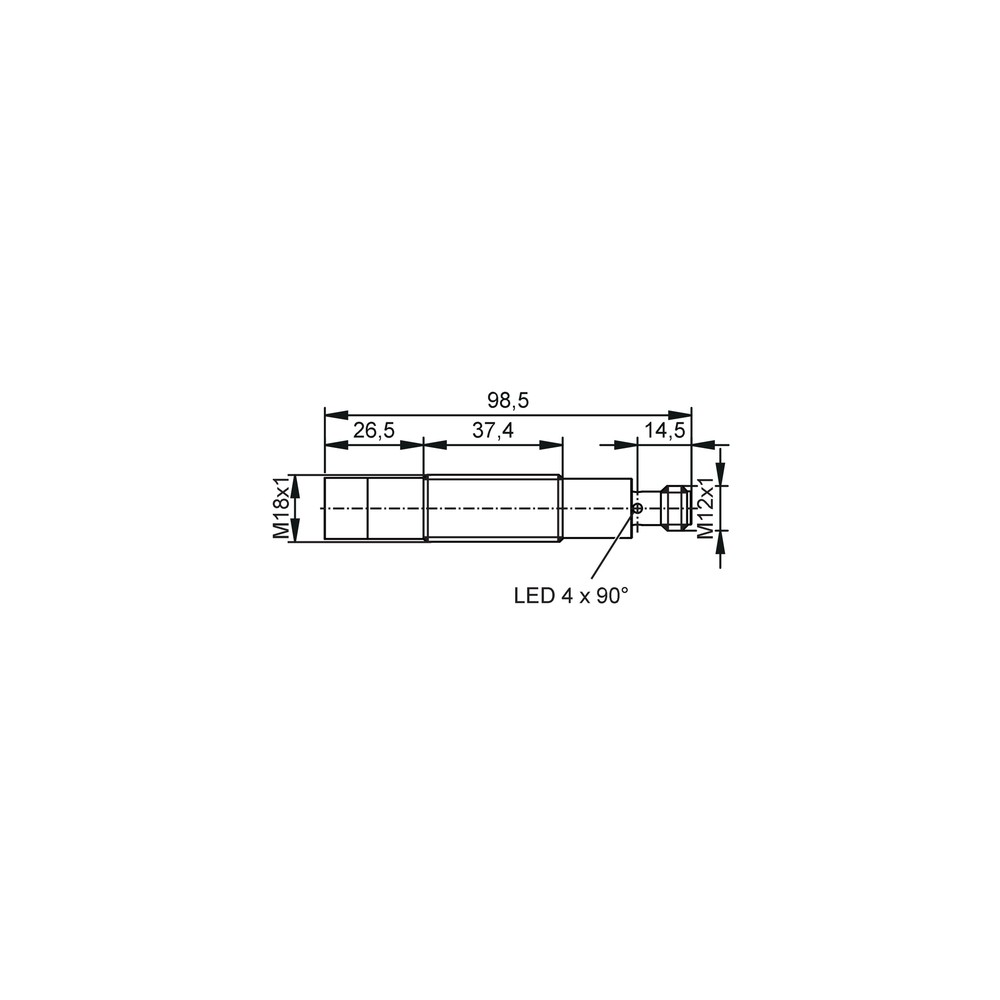

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 x Porcas de fixação M18 (aço inoxidável)
2 x Discos de amortecimento (EPDM)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou intermitentes.	Objeto fora do ângulo de ±4° em relação à face do sensor.	Verificar o alinhamento perpendicular do objeto com o sensor.
O sensor não detecta o objeto ou reporta erro.	Acúmulo de resíduos ou umidade excessiva na face do transdutor.	Limpar a face do sensor com pano macio e observar se a leitura normaliza.
Detecção fantasma ou gatilho em falso.	Interferência de ruído ultrassônico ou reflexões parasitas no ambiente.	Isolar o sensor de fontes de ruído mecânico ou vibração de máquinas próximas.
Nenhum sinal recebido pelo controlador.	Configuração incorreta do modo de saída (PNP/NPN) no CLP.	Checar a parametrização da saída via software IO-Link ou conferir a pinagem no manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico UGT300 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ultrassônico UGT300 e para que serve?

Este é um sensor ultrassônico M18 com interface IO-Link e tecnologia de detecção por eco. Ele serve para medição de distância ou detecção de presença de objetos sem contato físico, sendo ideal para ambientes industriais exigentes.

O que acompanha o sensor no momento da compra?

O pacote inclui o sensor, duas porcas de fixação em aço inoxidável M18 e dois discos de amortecimento em EPDM para instalação robusta.

Existem limitações de temperatura para o uso deste sensor?

Este sensor não é adequado para ambientes onde a temperatura ambiente ultrapasse 70 °C ou caia abaixo de -10 °C, pois pode comprometer a precisão da medição.

Para quais aplicações o UGT300 não é recomendado?

O sensor não deve ser utilizado em aplicações que exijam detecção de objetos menores do que a capacidade do feixe sonoro ou em locais com alta turbulência de ar que interfira na propagação da onda ultrassônica.

Como identificar se o sensor está com falha de leitura?

O sintoma é a falha na comutação ou medição instável. A causa pode ser acúmulo de sujeira na face do sensor ou desvio angular superior a 4 graus, exigindo limpeza ou realinhamento conforme indicado no manual.

O que fazer se o sensor não apresentar sinal de operação?

Se o LED de status de chaveamento estiver apagado, verifique a tensão de operação entre 10-30 V DC e a integridade da conexão M12. Se a tensão estiver correta, pode haver um curto-circuito interno ou falha na carga conectada.

Por que escolher o UGT300 em vez de um sensor fotoelétrico convencional?

Este modelo é uma solução 'tudo em um' com carcaça metálica (316L) e IO-Link, sendo preferível em ambientes corrosivos ou onde a parametrização digital é essencial em comparação a sensores indutivos comuns.

Qual a vantagem de usar a versão IO-Link deste sensor?

A escolha depende da necessidade de integração via IO-Link. Se o seu sistema exige monitoramento de diagnóstico e parametrização remota, o UGT300 é superior a versões analógicas simples.

Quais os cuidados necessários na instalação física?

A instalação requer que o sensor seja fixado com as porcas M18 inclusas e alinhado perpendicularmente ao objeto. O desvio máximo permitido é de ± 4° para garantir a precisão da detecção.

Qual a procedência deste sensor?

A fabricação e o suporte logístico deste componente são realizados pela ifm electronic, garantindo a procedência direta do fabricante industrial.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto-a-ponto que permite a parametrização remota e diagnóstico do sensor. (Ref.: Interface de comunicação)

Zona Cega

Distância mínima entre a face do sensor e o objeto onde a detecção não é possível. (Ref.: 50 mm)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, típico de processos de limpeza industrial. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade na comutação. (Ref.: < 1 %)

Aço Inoxidável 1.4404

Aço 316L, conhecido pela alta resistência à corrosão, essencial para ambientes agressivos. (Ref.: Materiais)
