Sensor Ultrassônico IFM UGT207

Pré-visualizar: UGT207 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link PNP 200-2200mm

UGT207 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link PNP 200-2200mm

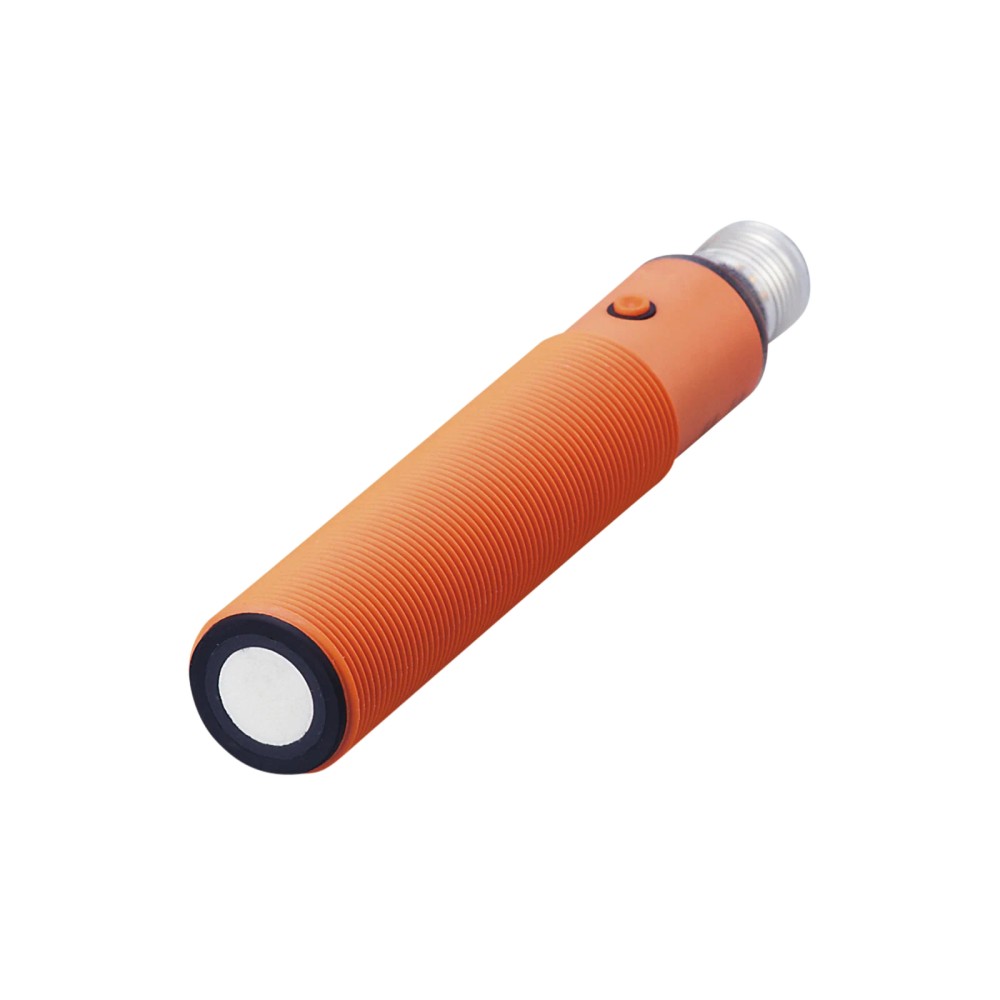

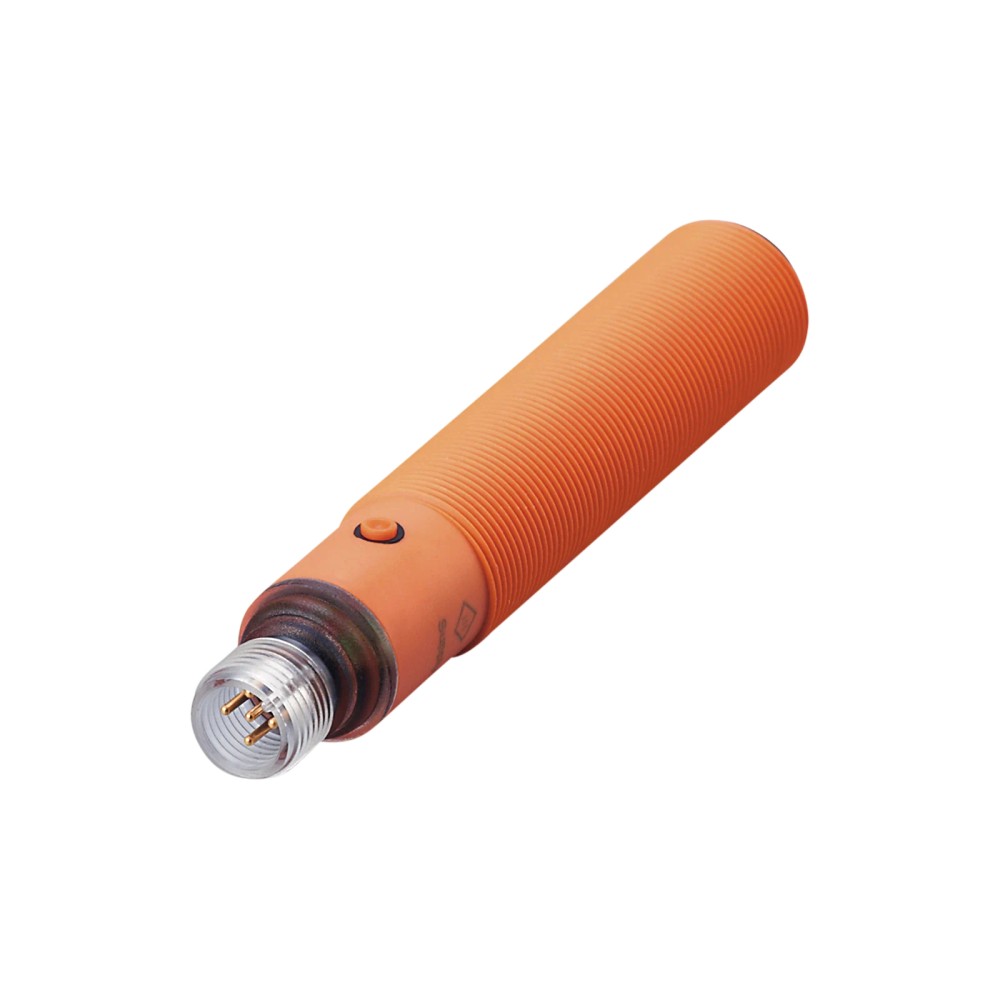

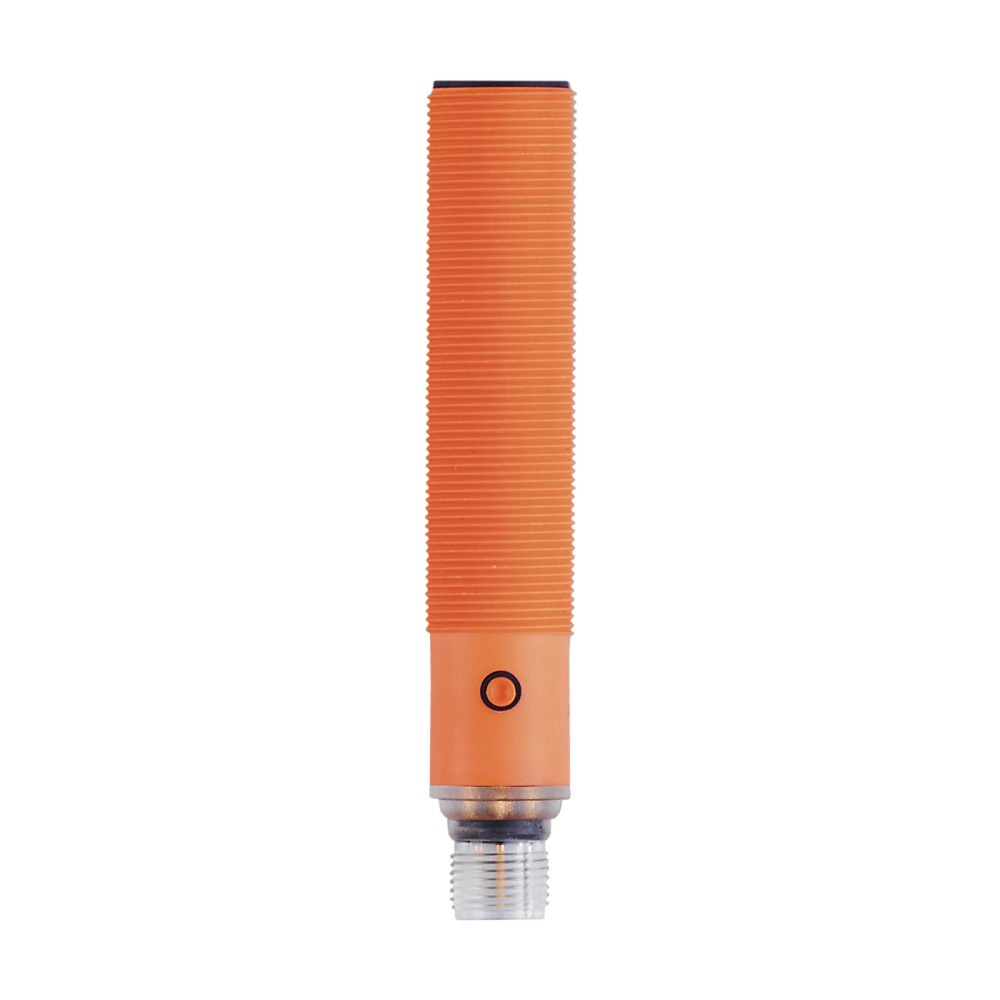

Imagem meramente ilustrativa

R$ 2.708,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT207
EAN: 4021179298070
NCM do produto: 85365090

Destaques do Produto Faixa de detecção 200...mais

Fechar menu

Saiba mais sobre: "UGT207 IFM - Sensor Ultrassônico IFM Detecção de objetos M18 IO-Link PNP 200-2200mm"

Destaques do Produto

Faixa de detecção

200 a 2200 mm; zona cega de 200 mm

Tipo de saída

Analógica 4 a 20 mA e digital PNP

Comunicação

IO-Link 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

10 a 30 V DC

Condição ambiental

-20 a 70 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor ultrassônico IFM UGT207, M18 x 1, PNP, IO-Link, alcance de 200 a 2200 mm

O IFM UGT207 é um sensor ultrassônico de detecção de objetos para aplicações industriais. Mede alvos entre 200 e 2200 mm, com zona cega de 200 mm, e oferece saída analógica de 4 a 20 mA e saída digital PNP. A comunicação IO-Link permite integração conforme a revisão 1.1; a conexão elétrica é M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	200 a 2200 mm (alvo de 200 x 200 mm)
Zona cega	200 mm
Saídas	1 saída analógica de 4 a 20 mA e 1 saída digital PNP
Interface de comunicação	IO-Link, revisão 1.1
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	10 a 30 V DC
Proteção do invólucro	IP 67
Temperatura ambiente	-20 a 70 °C
Formato e dimensões	M18 x 1; comprimento de 97,5 mm
Tempo de resposta analógica	< 300 ms

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção ultrassônica de alvos dentro do alcance de 200 a 2200 mm, observando a zona cega de 200 mm e a referência de alvo de 200 x 200 mm.
Sistemas de controle que aceitem saída analógica de 4 a 20 mA ou saída digital PNP, conforme configuração e requisitos de entrada.
Instalações com alimentação de 10 a 30 V DC, conexão M12 de 4 contatos e temperatura ambiente entre -20 e 70 °C.
Integração IO-Link que opere com revisão 1.1 e o perfil informado pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção a menos de 200 mm ou além de 2200 mm.
Entradas de controle que não aceitem o tipo de sinal necessário, como PNP ou 4 a 20 mA, sem interface de adaptação compatível.
Instalações cuja alimentação, conexão elétrica ou temperatura ambiente fique fora dos limites especificados.

APLICAÇÕES E USO

Detecção de objetos em sistemas de automação que utilizem saída analógica 4 a 20 mA ou saída digital PNP, desde que o alvo esteja dentro da faixa especificada e fora da zona cega. A ficha relaciona o alcance a um alvo de 200 x 200 mm.
Integração com mestre IO-Link compatível com revisão 1.1 e perfil SSP 0 Generic Profiled Sensor; verificar a configuração do mestre e do controlador conforme a documentação do fabricante.
Possibilidade de uso em ambientes cuja temperatura ambiente esteja entre -20 e 70 °C e que exijam grau de proteção IP 67, respeitando as condições de instalação indicadas pelo fabricante. A ficha não identifica materiais de alvo ou aplicações específicas como aprovados.

COMO ESCOLHER

Antes de comprar o Sensor ultrassônico IFM UGT207, M18 x 1, PNP, IO-Link, alcance de 200 a 2200 mm, verifique estes pontos:

Escolha o UGT207 quando

A aplicação requer detecção ultrassônica entre 200 e 2200 mm, saída analógica de 4 a 20 mA e/ou saída digital PNP, com conexão M12 e possibilidade de comunicação IO-Link.

Avalie outro sensor quando

A distância necessária estiver fora da faixa especificada ou dentro da zona cega de 200 mm. Também confirme outro modelo ou interface se o controlador exigir sinal diferente de PNP ou 4 a 20 mA, ou se a alimentação e as condições ambientais não atenderem aos limites deste modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Produto	Sensor ultrassônico IFM UGT207	Identificação do modelo informado no anúncio.
SKU / Part Number	UGT207	Código do produto.
GTIN	4021179298070	Identificador comercial informado na ficha.
Tipo de produto	Sensor ultrassônico	Tecnologia de detecção indicada pelo fabricante.
Alvo de referência do alcance	200 x 200 mm	Dimensão do alvo associada ao alcance especificado.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	55 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha técnica.
Proteção contra curto-circuitos	Sim	Proteção informada na ficha técnica.
Proteção contra sobrecarga	Sim	Proteção informada na ficha técnica.

Saídas e entradas/saídas
Função elétrica da saída digital	PNP	Tipo de saída de comutação informado.
Quantidade de saídas digitais	1	Número de saídas digitais especificado.
Função de comutação	Abertura/fechamento, parametrizável	Configuração de comutação indicada no anúncio.
Quantidade de saídas analógicas	1	Número de saídas analógicas indicado na ficha.
Corrente da saída analógica	4 a 20 mA	Faixa de sinal da saída analógica.
Carga máxima	500 Ω	Limite de carga informado para a saída.

Faixa de medição
Alcance de detecção	200 a 2200 mm	Faixa especificada para alvo de 200 x 200 mm.
Zona cega	200 mm	Região próxima ao sensor indicada como zona cega.
Compensação de temperatura	Sim	Compensação declarada na ficha.

Precisão e desvios
Repetibilidade	1 %	Valor de repetibilidade informado.
Histerese	< 2 %	Valor informado na ficha.
Resolução da saída analógica	< 3 mm	Resolução especificada para a saída analógica.
Erro de linearidade da saída analógica	< 3 %	Erro máximo informado para a saída analógica.
Variação no ponto de comutação	-2 a 2 %	Variação especificada do ponto de comutação.
Desvio angular máximo entre sensor e objeto	±4°	Limite angular indicado na ficha.

Tempos de reação
Tempo de resposta da saída analógica	< 300 ms	Tempo informado para a saída analógica.
Retardo de prontidão	< 0,3 s	Tempo de prontidão declarado.
Tempo mínimo do ciclo do processo	3,2 ms	Ciclo mínimo de processo indicado na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação do sensor.
Revisão IO-Link	1.1	Revisão declarada.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para a comunicação.
Padrão SDCI	IEC 61131-9	Padrão de referência informado.
Transferência IO-Link	COM2, 38,4 kBaud	Modo e taxa de transferência declarados.

Condições ambientais
Grau de proteção	IP 67	Grau de proteção informado; observar condições de instalação e uso especificadas pelo fabricante.
Temperatura ambiente de operação	-20 a 70 °C	Faixa de temperatura de operação especificada.
Temperatura de armazenamento	-30 a 80 °C	Faixa de armazenamento indicada na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Rosca de montagem do sensor.
Comprimento	97,5 mm	Dimensão longitudinal informada.
Torque máximo de aperto	1 Nm	Limite de torque informado para montagem.
Materiais do invólucro	PBT, PA e cerâmica de vidro epóxi	Materiais especificados para o invólucro.
Peso	63,4 g	Peso indicado nos dados do produto.
Ângulo de abertura cilíndrico	14° (±2°)	Ângulo de abertura informado.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Conexão elétrica especificada; consulte o datasheet para a atribuição dos contatos.

Displays e elementos de operação
Display eco	1 LED verde	Elemento de indicação informado.
Display de status de chaveamento	2 LEDs amarelos	Elementos de indicação do status de chaveamento.

Certificações e classificação
Certificado UL, número do arquivo	E174191	Número de arquivo informado na ficha.
NCM	8536.50.90	Classificação fiscal informada no contexto do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil Smart Sensor - SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9; transferência COM2, 38,4 kBaud.

• Saída analógica de 4 a 20 mA e saída digital PNP; a compatibilidade depende de entradas de controle correspondentes.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC. Saída digital PNP e saída analógica de 4 a 20 mA. Verifique a pinagem e o esquema no datasheet antes de ligar; a ficha fornecida não detalha a atribuição dos contatos.

Processo Conexão mecânica roscada M18 x 1. Comprimento de 97,5 mm. Não confundir a rosca de montagem com a conexão elétrica M12; o torque máximo de aperto informado é 1 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP ou sistema de aquisição com entrada analógica compatível com 4 a 20 mA e alimentação de 10 a 30 V DC	✓	O sensor possui saída analógica de 4 a 20 mA e opera com alimentação DC entre 10 e 30 V; conferir também a carga máxima de 500 Ω.
Entrada digital compatível com PNP, para utilização da saída de comutação	✓	A ficha informa função elétrica PNP e uma saída digital.
Mestre IO-Link compatível com IO-Link 1.1 e perfil SSP 0 Generic Profiled Sensor	✓	A revisão e o perfil informados são IO-Link 1.1 e Smart Sensor - SSP 0 Generic Profiled Sensor.
Medição requerida abaixo de 200 mm ou acima de 2200 mm	✗	A zona cega é de 200 mm e o alcance de detecção especificado termina em 2200 mm.
Montagem em rosca M18 x 1 com conexão elétrica M12 de 4 contatos	✓	A ficha especifica rosca de montagem M18 x 1 e conexão elétrica M12, codificação A, com 4 contatos; são interfaces distintas.
Instalação com temperatura ambiente fora de -20 a 70 °C ou alimentação fora de 10 a 30 V DC	✗	As condições excedem os limites especificados para operação.

INSTALAÇÃO

Como instalar o Sensor ultrassônico IFM UGT207, M18 x 1, PNP, IO-Link, alcance de 200 a 2200 mm

Confirme que o alcance necessário está entre 200 e 2200 mm e que o ponto de detecção não está na zona cega de 200 mm.
Verifique que a alimentação disponível está dentro de 10 a 30 V DC e que a entrada do controlador é compatível com PNP, 4 a 20 mA ou IO-Link, conforme o sinal que será utilizado.
Prepare o ponto de montagem com rosca M18 x 1 e espaço para o comprimento de 97,5 mm; consulte o desenho dimensional.
Instale o sensor sem exceder o torque máximo de aperto de 1 Nm.
Conecte o cabo à interface M12 de codificação A e 4 contatos; use o datasheet do fabricante para confirmar a pinagem antes da energização.
Energize, observe os LEDs de indicação e valide a leitura ou comutação no controlador conforme a configuração selecionada.

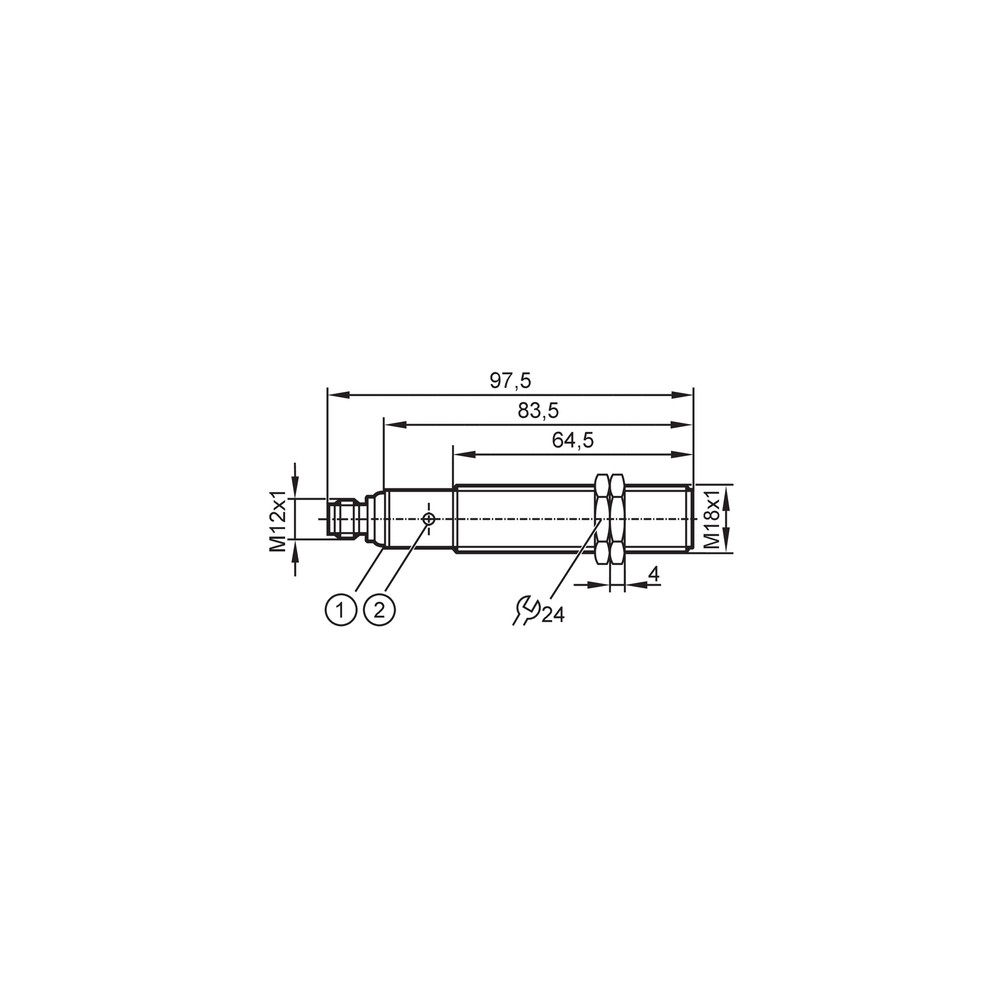

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M18 em plástico
2 discos de borracha

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não detecta o objeto na distância esperada.	O objeto pode estar dentro da zona cega de 200 mm ou fora do alcance de 200 a 2200 mm; o alcance informado considera alvo de 200 x 200 mm.	Meça a distância entre a face do sensor e o alvo e confira se o alvo e o ponto de detecção se enquadram nas condições de alcance da ficha.
A entrada do controlador não reconhece a saída de comutação.	A entrada pode não ser compatível com sinal PNP ou a ligação pode não corresponder à configuração requerida.	Confirme o tipo de entrada do controlador e compare a ligação com o esquema de conexões do datasheet antes de substituir o sensor.
A leitura analógica fica ausente ou fora do esperado.	A entrada pode não estar configurada para 4 a 20 mA, a alimentação pode estar fora da faixa ou a carga pode exceder 500 Ω.	Verifique a alimentação de 10 a 30 V DC, a configuração da entrada, a corrente do laço e a carga conectada.
O mestre não estabelece comunicação IO-Link.	O mestre, a configuração ou a conexão pode não corresponder à revisão IO-Link 1.1, ao perfil ou à transferência informados.	Confirme compatibilidade do mestre com IO-Link 1.1, perfil SSP 0 Generic Profiled Sensor e COM2 a 38,4 kBaud; confira também a conexão M12 e o datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM UGT207 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM UGT207 e para que serve?

É um sensor ultrassônico para detecção de objetos em automação industrial. Fornece saída analógica de 4 a 20 mA, saída digital PNP e comunicação IO-Link.

Com quais interfaces de controle ele pode trabalhar?

Pode ser conectado a sistemas com entrada analógica compatível com 4 a 20 mA, entrada digital compatível com PNP ou mestre IO-Link compatível com revisão 1.1. Confirme a pinagem no datasheet.

O que acompanha o produto?

A ficha informa duas porcas de fixação M18 em plástico e dois discos de borracha como acessórios incluídos.

Ele serve para detectar objetos a menos de 200 mm?

Não, a zona cega especificada é de 200 mm. A ficha não indica detecção confiável dentro dessa região.

Posso usá-lo além de 2200 mm ou com qualquer tamanho de alvo?

O alcance especificado termina em 2200 mm e é referenciado a um alvo de 200 x 200 mm. A ficha não confirma alcance para distâncias maiores nem para outros tamanhos de alvo.

O LED acende, mas o CLP não reconhece a saída: o que verifico?

Verifique se a entrada do CLP é compatível com PNP ou com 4 a 20 mA, conforme a saída utilizada. Confira também a ligação pelo esquema do fabricante antes de trocar o sensor.

A leitura analógica está instável ou não aparece; o que pode ser?

Confira se a entrada está configurada para 4 a 20 mA, se a alimentação está entre 10 e 30 V DC e se a carga não excede 500 Ω. Valide as conexões antes de concluir que o sensor está defeituoso.

Devo escolher este sensor ou um modelo de outra faixa?

Escolha o UGT207 se a faixa necessária estiver entre 200 e 2200 mm e as interfaces PNP, 4 a 20 mA ou IO-Link forem compatíveis com o controle. Para distâncias fora dessa faixa, selecione um modelo cuja ficha cubra a distância requerida.

Preciso de um mestre IO-Link para usar o sensor?

Não necessariamente: a ficha também especifica saída analógica de 4 a 20 mA e saída digital PNP. O mestre IO-Link é necessário apenas se a aplicação for utilizar a comunicação IO-Link.

Como instalar sem danificar a rosca ou a conexão?

Monte pela rosca M18 x 1 sem ultrapassar o torque máximo de 1 Nm e conecte o cabo à interface M12 de 4 contatos. Consulte o datasheet para confirmar a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Zona cega

Região próxima ao sensor para a qual a ficha não especifica detecção dentro do alcance declarado. (Ref.: 200 mm)

PNP

Tipo de saída digital de comutação informado para o sensor; requer entrada de controle compatível. (Ref.: saída digital PNP)

IO-Link

Interface de comunicação industrial especificada para troca de dados com mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)

Histerese

Diferença associada aos pontos de comutação, expressa em percentual conforme a especificação do sensor. (Ref.: < 2 %)

Carga máxima da saída

Limite de carga elétrica informado para a saída analógica. (Ref.: 500 Ω)
