Sensor Ultrassônico IFM UGT201

Pré-visualizar: UGT201 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IP67

UGT201 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IP67

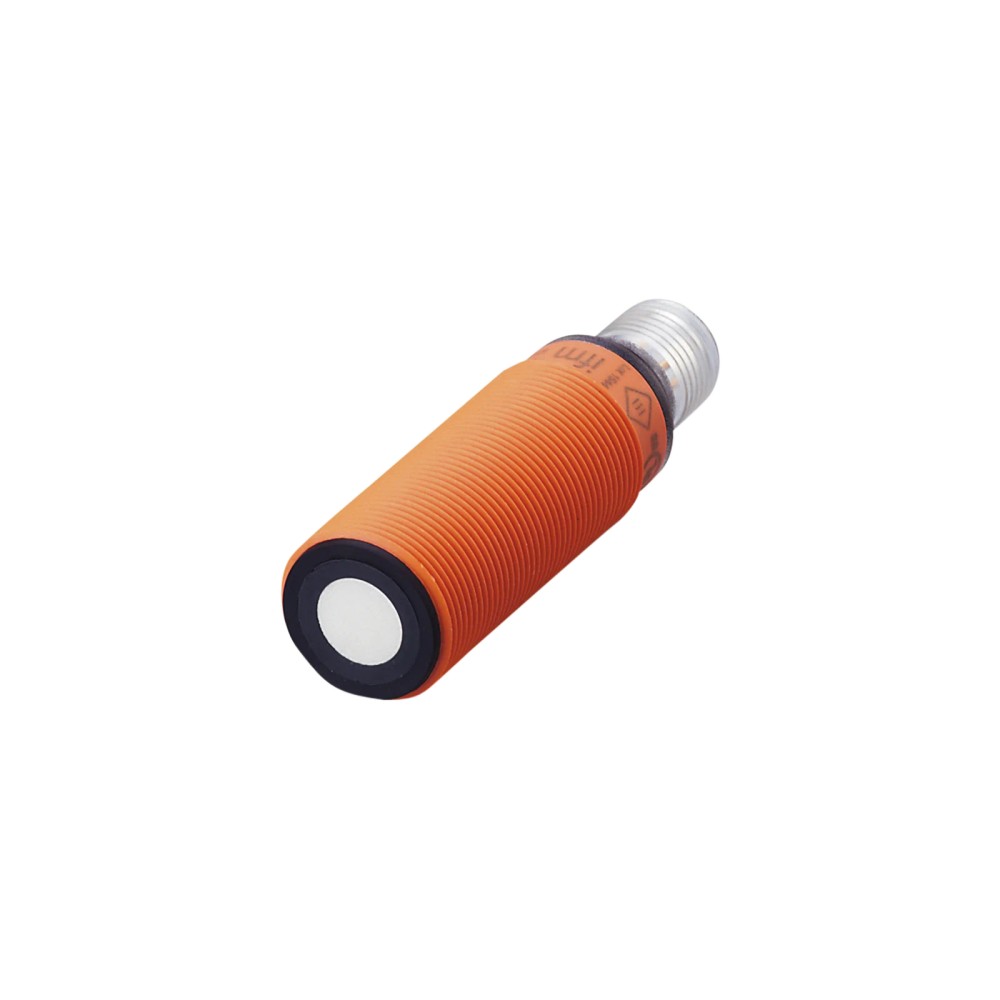

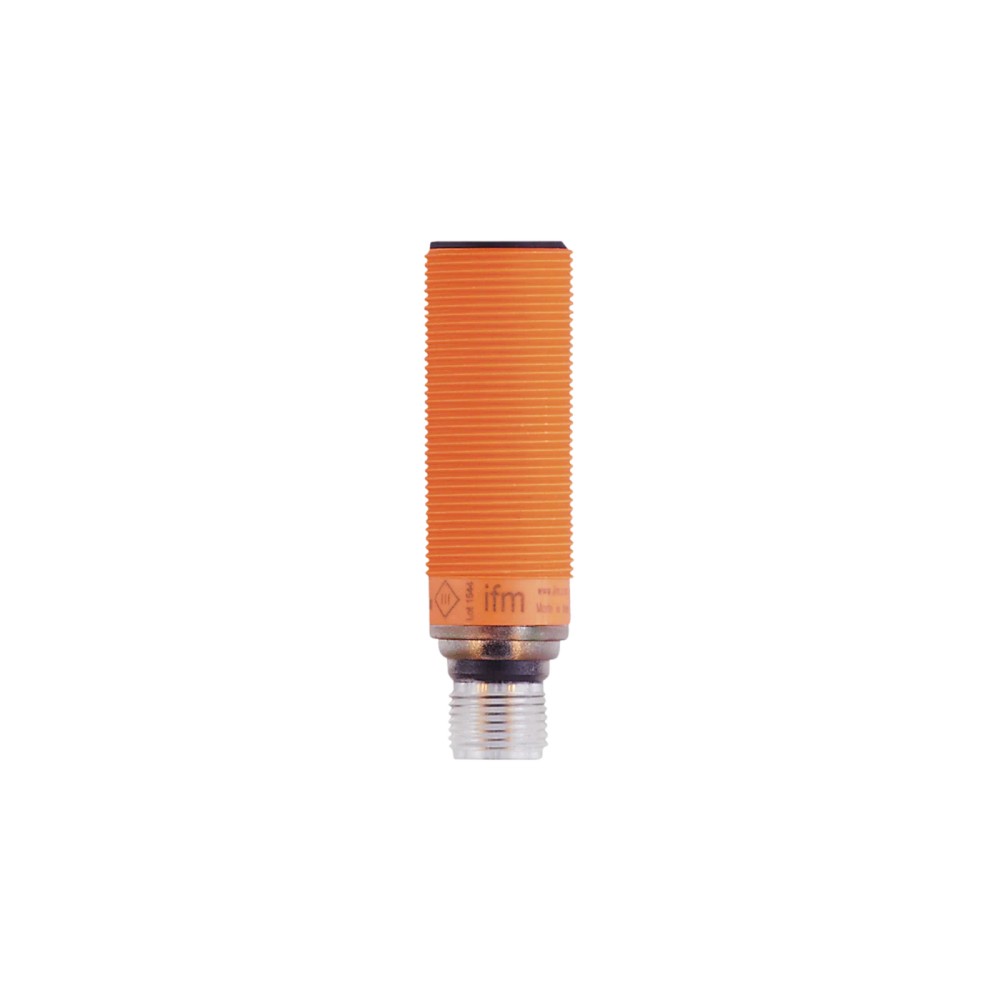

Imagem meramente ilustrativa

R$ 1.928,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: UGT201
EAN: 4021179298018
NCM do produto: 85365090

Destaques do Produto Faixa de detecção...mais

Fechar menu

Saiba mais sobre: "UGT201 IFM - Sensor Ultrassônico IFM Detecção de objetos M18, 60-800mm, PNP, IP67"

Destaques do Produto

Faixa de detecção

60...800 mm; alvo de referência 200 x 200 mm

Tipo de saída

PNP, com função de abertura/fechamento parametrizável

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Rosca M18 x 1

Condições ambientais

IP67; temperatura ambiente de -20...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Ultrassônico IFM UGT201, M18 x 1, alcance de detecção de 60 a 800 mm, saída PNP, conexão M12 e proteção IP67

O IFM UGT201 é um sensor ultrassônico para detecção de objetos sem contato. Opera com alcance de detecção de 60 a 800 mm para alvo de 200 x 200 mm e possui saída PNP parametrizável para abertura ou fechamento. A conexão elétrica é M12 de 4 contatos, e o invólucro tem proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Ultrassônico
Alcance de detecção	60...800 mm (alvo: 200 x 200 mm)
Saída	PNP; abertura/fechamento parametrizável
Alimentação	10...30 V DC

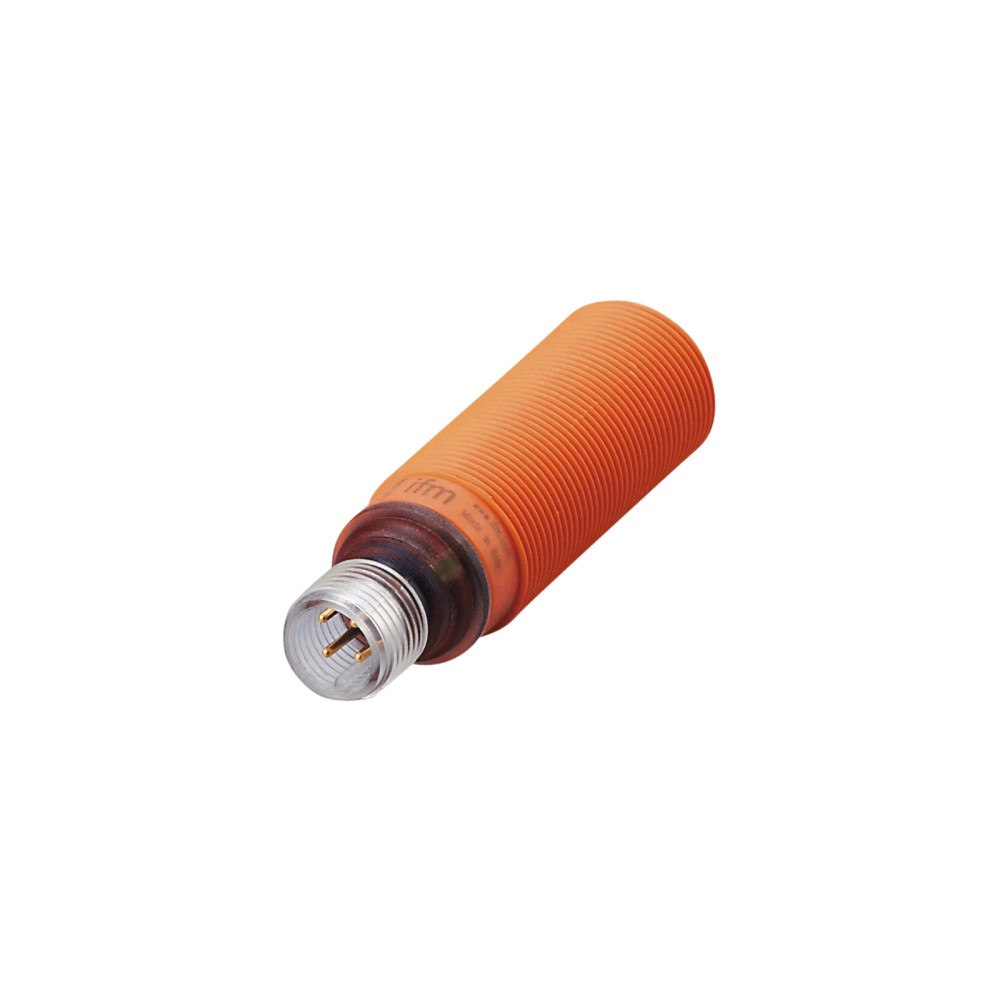

Conexão elétrica	M12, codificação A, 4 contatos

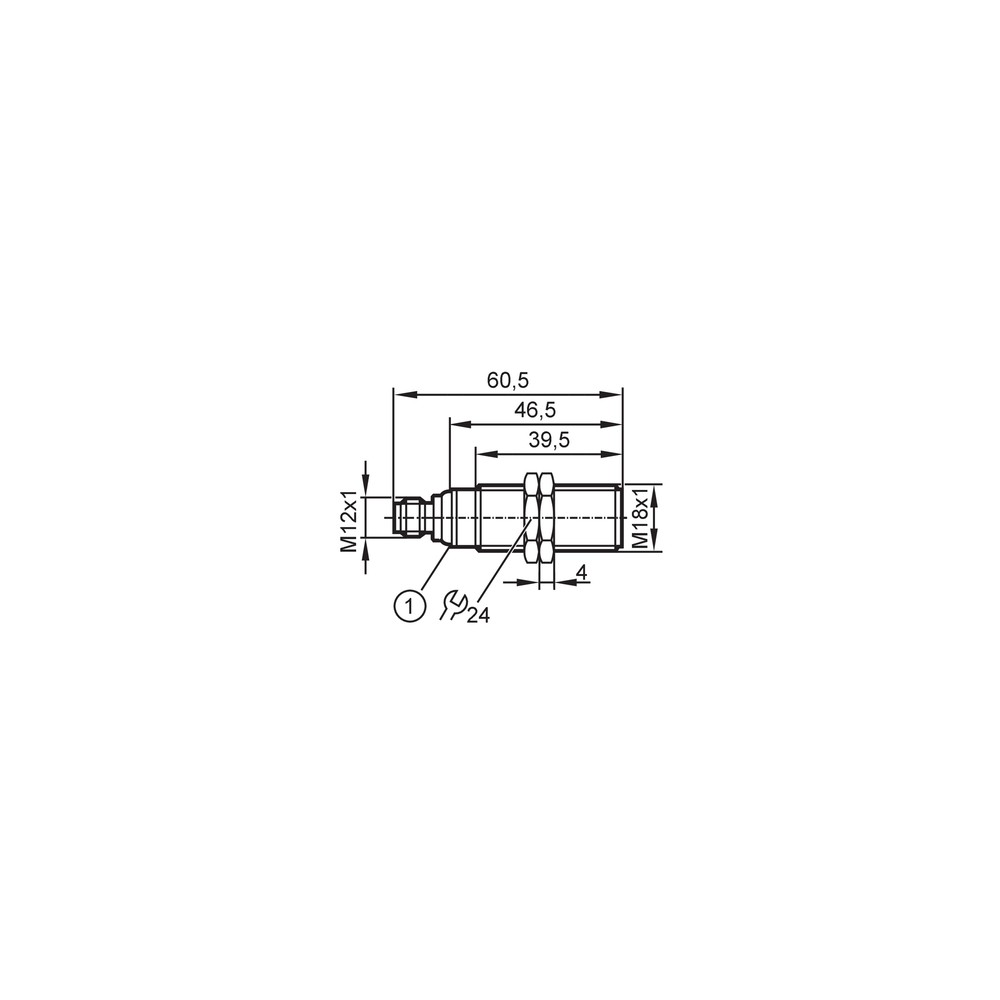

Rosca de montagem	M18 x 1
Grau de proteção	IP67
Temperatura ambiente	-20...70 °C
Zona cega	60 mm
Frequência de comutação DC	5 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em aplicações cujo ponto de detecção esteja dentro da faixa especificada de 60 a 800 mm, considerando o alvo de referência de 200 x 200 mm.
Instalações que aceitem saída PNP e alimentação de 10...30 V DC, com conexão elétrica M12 de 4 contatos compatível.
Montagem em rosca M18 x 1, com temperatura ambiente entre -20 e 70 °C e necessidade de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção na zona cega de 60 mm ou abaixo dela.
Aplicações que necessitem de alcance superior a 800 mm ou de frequência de comutação DC superior a 5 Hz.
Sistemas que exijam saída NPN: a ficha especifica saída PNP.
Aplicações cujo alvo ou geometria de instalação não possam ser validados em relação ao alvo de referência de 200 x 200 mm e às condições descritas no datasheet.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o Sensor Ultrassônico IFM UGT201, M18 x 1, alcance de detecção de 60 a 800 mm, saída PNP, conexão M12 e proteção IP67, verifique estes pontos:

Escolha o UGT201 quando

A aplicação exigir detecção ultrassônica entre 60 e 800 mm, saída PNP, alimentação de 10...30 V DC, montagem M18 x 1 e conexão M12 de 4 contatos. Confirme que a frequência de comutação de 5 Hz atende ao ciclo da aplicação.

Avalie outra configuração quando

O sistema exigir saída NPN, detecção dentro da zona cega de 60 mm, alcance acima de 800 mm ou frequência de comutação superior a 5 Hz. Para alvos com dimensões ou posicionamento diferentes do alvo de referência de 200 x 200 mm, verifique as condições de detecção no datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; o produto é descrito com uma saída digital de comutação PNP.

• Compatibilidade de sinal: entrada de controle que aceite saída PNP, dentro dos limites elétricos especificados. A compatibilidade com um controlador específico deve ser confirmada pelas especificações da entrada.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída de comutação PNP, uma saída digital, corrente constante máxima de 100 mA e queda de tensão máxima de 2,2 V. A ficha não fornece a atribuição dos pinos; consultar o datasheet antes de ligar.

Processo Não há conexão de processo especificada. A montagem mecânica é por rosca M18 x 1; isso não define uma conexão elétrica nem uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o Sensor Ultrassônico IFM UGT201, M18 x 1, alcance de detecção de 60 a 800 mm, saída PNP, conexão M12 e proteção IP67

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

PERGUNTAS FREQUENTES

GLOSSÁRIO TÉCNICO
