Unidade de Avaliação IFM TY2439

Pré-visualizar: TY2439 IFM - Unidade de Avaliação ifm Sensores PT100 PT1000 Display IO-Link

TY2439 IFM - Unidade de Avaliação ifm Sensores PT100 PT1000 Display IO-Link

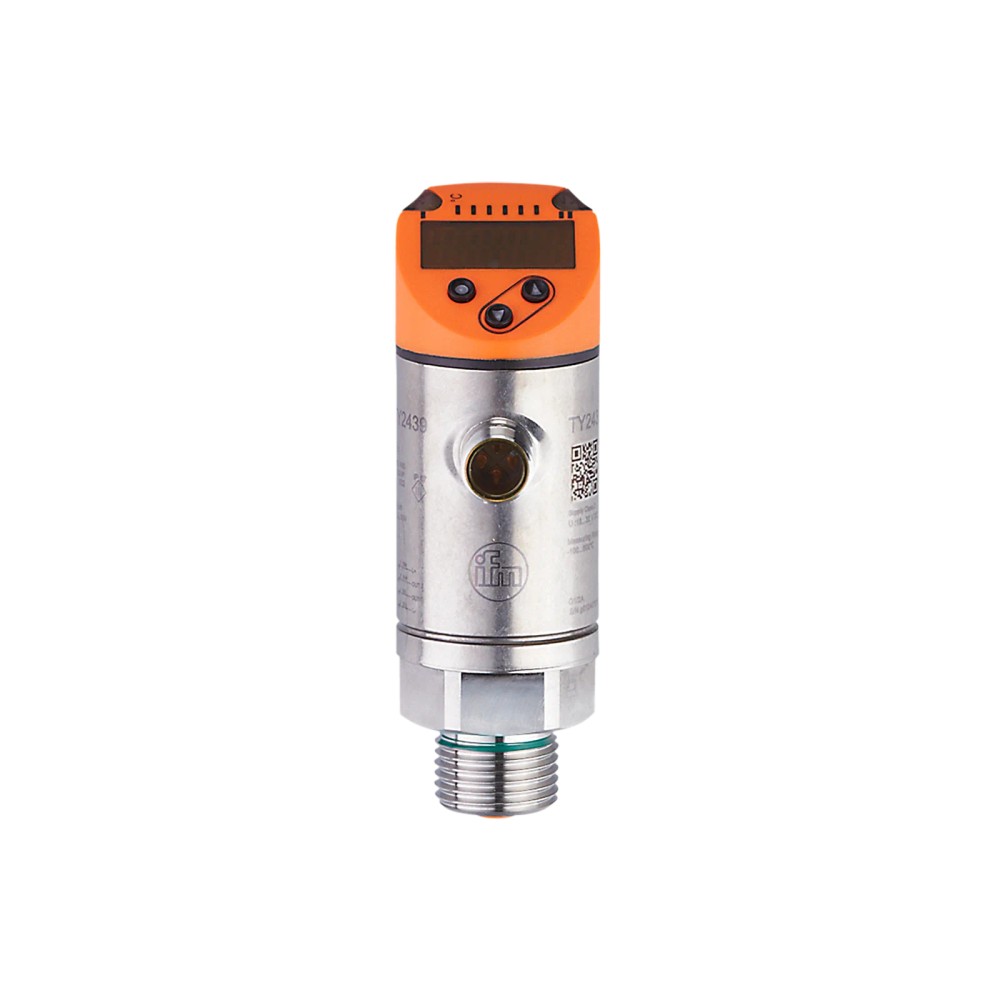

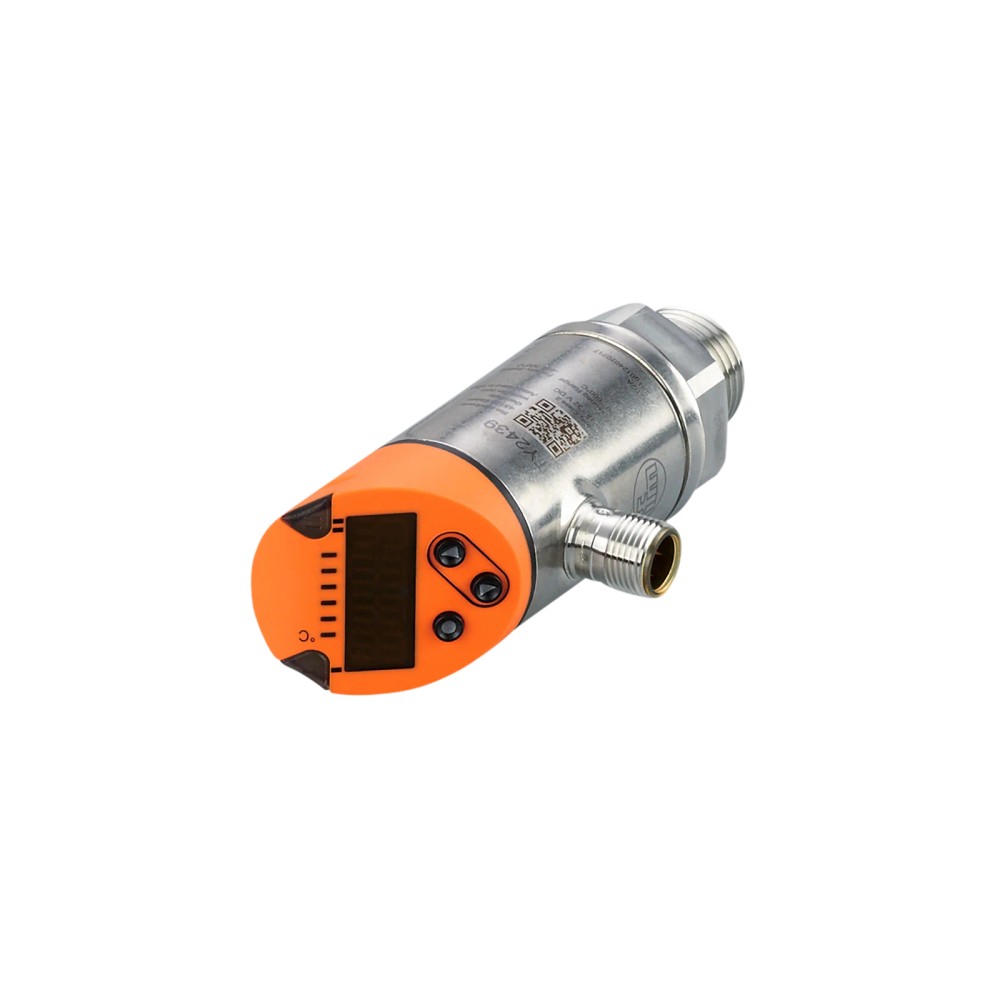

Imagem meramente ilustrativa

R$ 3.853,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TY2439
EAN: 4021179311755
NCM do produto: 90251990

Destaques do Produto Elemento de medição...mais

Fechar menu

Saiba mais sobre: "TY2439 IFM - Unidade de Avaliação ifm Sensores PT100 PT1000 Display IO-Link"

Destaques do Produto

Elemento de medição

PT100 ou PT1000

Faixa de temperatura

-100...600 °C

Interface de comunicação

IO-Link, revisão 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

18...32 V DC

Conexão de processo

G 1/2, rosca externa

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

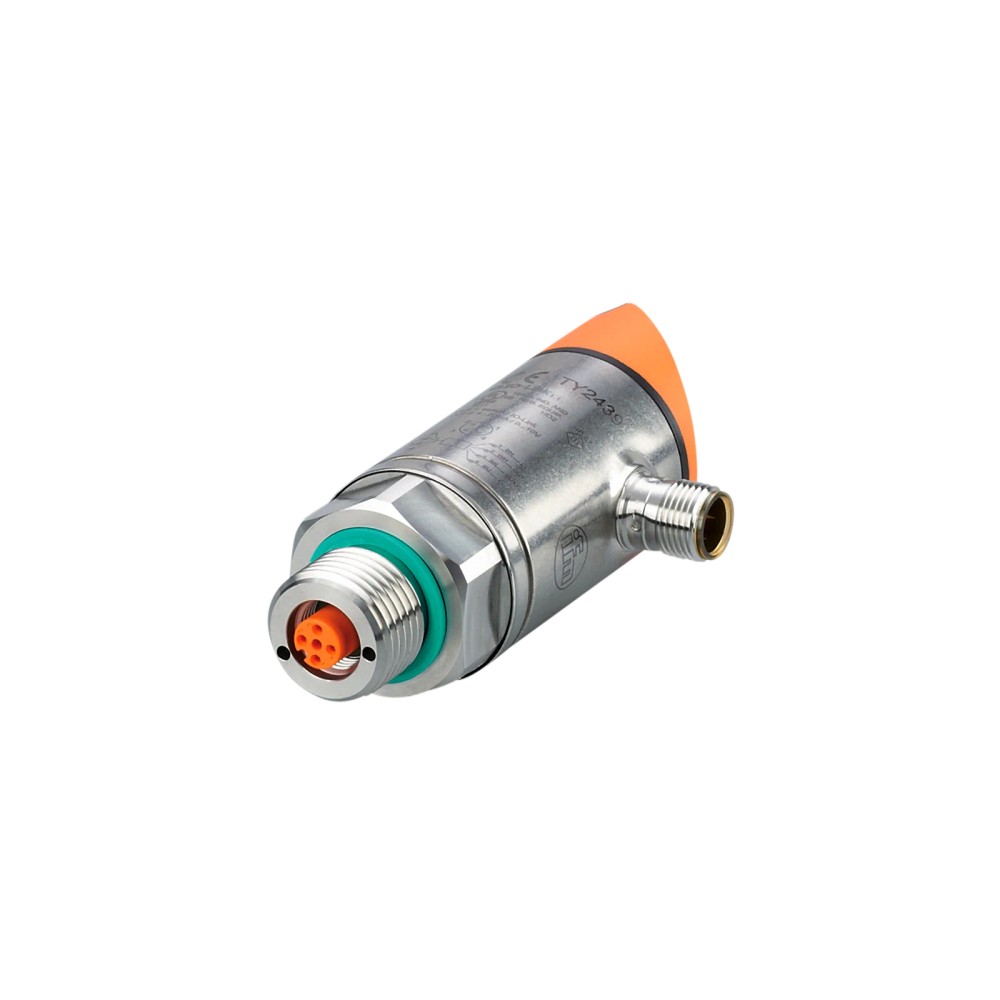

Sobre o Unidade eletrônica de avaliação ifm TY2439 com display para sensores de temperatura PT100/PT1000

A TY2439 é uma unidade eletrônica de avaliação com display para elementos de medição de temperatura PT100 e PT1000. Permite monitorar temperaturas entre -100 e 600 °C e disponibiliza sinais de comutação, analógico e IO-Link. Possui conexão elétrica M12 e conexão de processo com rosca externa G 1/2.

PRINCIPAIS ESPECIFICAÇÕES

Sensores compatíveis	PT100 e PT1000
Alcance de medição	-100...600 °C
Ajuste de fábrica	-40...300 °C
Saídas	1 digital e 1 analógica; sinais configuráveis
Sinais de saída	PNP/NPN, analógico e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos
Conexão de processo	G 1/2, rosca externa
Alimentação	18...32 V DC
Proteção do invólucro	IP 67
Dimensões e massa	Ø 34 mm; comprimento 104 mm; 191 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com elementos de medição de temperatura PT100 ou PT1000 que necessitem de avaliação eletrônica e indicação em display.
Sistemas que aceitem alimentação de 18...32 V DC e utilizem a interface IO-Link revisão 1.1 ou os sinais de saída disponíveis, conforme configuração.
Instalações cuja conexão de processo seja compatível com rosca externa G 1/2 e cuja conexão elétrica aceite M12 codificação A, 4 contatos.

⚠ Considere outro se precisa de:

Não selecionar para elementos de medição diferentes de PT100 ou PT1000: a ficha identifica esses dois tipos como compatíveis.
Não selecionar quando a temperatura necessária estiver fora de -100...600 °C.
Não conectar a uma alimentação fora de 18...32 V DC.

APLICAÇÕES E USO

Uso declarado: avaliação e indicação de temperatura de elementos de medição PT100 ou PT1000; a ficha não restringe o uso a um setor industrial específico.
Possibilidade de integração: monitoramento de temperatura em sistema com IO-Link revisão 1.1 e transferência COM2 (38,4 kBaud), desde que o mestre e a configuração do sistema sejam compatíveis.
Possibilidade de uso de saída analógica: sistemas que recebam 0...10 V ou 4...20 mA, respeitando a configuração, a carga e os parâmetros informados no datasheet.
A operação deve permanecer dentro da faixa de medição -100...600 °C, da temperatura ambiente -25...80 °C e da alimentação de 18...32 V DC. A ficha não fornece detalhes suficientes para afirmar adequação a um processo específico.

COMO ESCOLHER

Antes de comprar o Unidade eletrônica de avaliação ifm TY2439 com display para sensores de temperatura PT100/PT1000, verifique estes pontos:

Escolha a TY2439 quando

O elemento de medição for PT100 ou PT1000, a faixa requerida estiver entre -100 e 600 °C e forem adequadas a conexão M12 codificação A, a alimentação de 18...32 V DC e a interface ou os sinais de saída disponibilizados.

Procure outra configuração quando

A aplicação exigir sensor diferente de PT100/PT1000, temperatura fora da faixa declarada, alimentação fora de 18...32 V DC ou conexão de processo distinta da rosca externa G 1/2. Confirme a especificação necessária no datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Unidade eletrônica de avaliação com display para sensores de temperatura PT100/PT1000	Função e tipos de elementos de medição declarados na ficha.
Marca	ifm	Fabricante indicado nos dados do produto.
SKU / part number	TY2439	Identificação do modelo.
GTIN	4021179311755	Identificação comercial informada para o produto.
Aplicação declarada	Para elementos de medição PT100 e PT1000	Tipos de elemento compatíveis indicados na ficha.

Faixa de medição e configuração
Alcance de medição	-100...600 °C	Faixa de temperatura declarada.
Ajuste de fábrica	-40...300 °C	Configuração de fábrica informada; não confundir com o alcance total de medição.
Ponto de comutação SP	-99,8...600 °C	Faixa declarada para o ponto de comutação.
Ponto de comutação e retorno rP	-100...599,8 °C	Faixa declarada para os pontos de comutação e retorno.

Dados elétricos
Tensão de operação	18...32 V DC	Limites de alimentação declarados.
Consumo de corrente	< 50 mA	Valor máximo declarado para o consumo de corrente.
Classe de proteção elétrica	III	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito indicado na ficha.
Carga máxima	500 Ω	Limite de carga informado na ficha.
Resistência mínima de carga	2000 Ω	Valor informado para a resistência mínima de carga; observar a saída e as condições descritas no datasheet.

Entradas e conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Conector e contatos declarados; a pinagem deve ser consultada no datasheet.
Conexão de processo	G 1/2, rosca externa	Interface mecânica de processo informada.
Tipos de sensor compatíveis	PT100 e PT1000	Tipos declarados para os elementos de medição.

Saídas
Quantidade de saídas digitais	1	Quantidade declarada.
Quantidade de saídas analógicas	1	Quantidade declarada.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal declarados; consultar configuração aplicável no datasheet.
Função elétrica	PNP/NPN	Função indicada na ficha para a saída de comutação.
Corrente máxima constante da saída de comutação DC	250 mA	Limite declarado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado.
Saída de tensão analógica	0...10 V	Tipo e faixa de saída analógica declarados.
Saída de corrente analógica	4...20 mA	Tipo e faixa de saída analógica declarados.
Ponto inicial do sinal analógico	-100...595 °C	Faixa declarada para o ponto inicial do sinal.
Ponto final do sinal analógico	-95...600 °C	Faixa declarada para o ponto final do sinal.
Resolução da saída de comutação	0,1 K	Resolução declarada para a saída de comutação.
Resolução da saída de corrente	MS / 4096	Resolução declarada; MS conforme notação da ficha.
Resolução da saída de tensão	MS / 3561	Resolução declarada; MS conforme notação da ficha.

Precisão e resolução
Resolução do display	0,1 K	Incremento de indicação declarado.
Precisão da exibição	± 0,3 + (± 0,1 % MS) K	Precisão declarada na ficha; MS conforme notação do fabricante.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Precisão declarada para o ponto de ajuste.
Precisão da saída analógica	± 0,3 + (± 0,1 % MS) K	Precisão declarada para a saída analógica.

Tempos de reação
Tempo de subida máximo da saída analógica	390 ms	Tempo máximo declarado para a saída analógica.
Tempo de resposta	390 ms	Valor declarado na ficha.
Retardo de prontidão	1 s	Tempo declarado até a prontidão.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Modo e taxa de transferência declarados.
Watchdog integrado	Sim	Recurso declarado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada para operação.
Temperatura de armazenamento	-40...100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 67	Grau de proteção informado na ficha; não substitui a validação das condições de instalação.
Resistência a choques	DIN IEC 68-2-27 (50 g / 11 ms)	Referência e condição de ensaio declaradas.
Resistência a vibrações	DIN EN 60068-2-6 (20 g / 10...2000 Hz)	Referência e faixa de ensaio declaradas.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato declarado.
Dimensões	Ø 34 mm; comprimento 104 mm	Dimensões informadas na ficha.
Peso	191 g	Massa declarada.
Materiais	1.4301 (aço inoxidável / 304); EPDM/X; PC; PBT; FPM	Materiais listados na ficha.
Característica dos contatos	Contatos banhados a ouro	Característica especial declarada.

Display e elementos de operação
Display	Display integrado	Presença declarada no nome e na descrição do produto.

Dados de confiabilidade e aprovação
MTTF	233 anos	Valor MTTF informado no conjunto de dados; não representa garantia de vida útil.
Número de aprovação UL	K011	Identificação de aprovação listada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; transferência COM2 (38,4 kBaud).

• Saídas configuráveis: sinal de comutação, sinal analógico e IO-Link.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC. A ficha não informa a pinagem; consultar o datasheet do fabricante antes da ligação.

Processo Rosca externa G 1/2. Essa informação descreve a conexão mecânica de processo e não determina a compatibilidade elétrica do sensor ou do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Elemento de medição PT100 ou PT1000, alimentação dentro de 18...32 V DC e conexão de processo G 1/2 compatível.	✓	A ficha declara compatibilidade com PT100/PT1000, alimentação de 18...32 V DC e conexão de processo com rosca externa G 1/2.
Integração de comunicação IO-Link revisão 1.1 com mestre compatível com COM2, 38,4 kBaud.	✓	A ficha informa IO-Link revisão 1.1 e tipo de transferência COM2 (38,4 kBaud). A compatibilidade do mestre deve ser confirmada no sistema.
Aplicação que requer temperatura abaixo de -100 °C ou acima de 600 °C.	✗	A necessidade ultrapassa o alcance de medição especificado de -100...600 °C.
Alimentação elétrica inferior a 18 V DC ou superior a 32 V DC.	✗	A tensão de operação especificada é 18...32 V DC.
Elemento de medição diferente de PT100 ou PT1000.	✗	A ficha declara compatibilidade apenas com elementos PT100 e PT1000.
Conexão mecânica de processo diferente de rosca externa G 1/2, sem adaptador ou interface especificada.	✗	A conexão de processo declarada é G 1/2 com rosca externa; a ficha não especifica adaptadores.

INSTALAÇÃO

Como instalar o Unidade eletrônica de avaliação ifm TY2439 com display para sensores de temperatura PT100/PT1000

Confirme que o elemento de medição a utilizar é PT100 ou PT1000 e que os requisitos de temperatura estão dentro do alcance declarado.
Verifique a compatibilidade mecânica da conexão de processo G 1/2 com rosca externa antes de montar; a ficha não especifica torque de aperto.
Instale o conjunto conforme as condições do processo e as instruções oficiais do fabricante; não exceda os limites ambientais informados.
Conecte o M12 codificação A, 4 contatos, a uma alimentação de 18...32 V DC, consultando o datasheet para identificar a pinagem correta.
Configure a saída necessária — comutação, analógica ou IO-Link — e os parâmetros correspondentes de acordo com o sistema e o datasheet.
Após energizar, confira a indicação no display e valide o sinal de saída ou a comunicação IO-Link antes de liberar a aplicação.

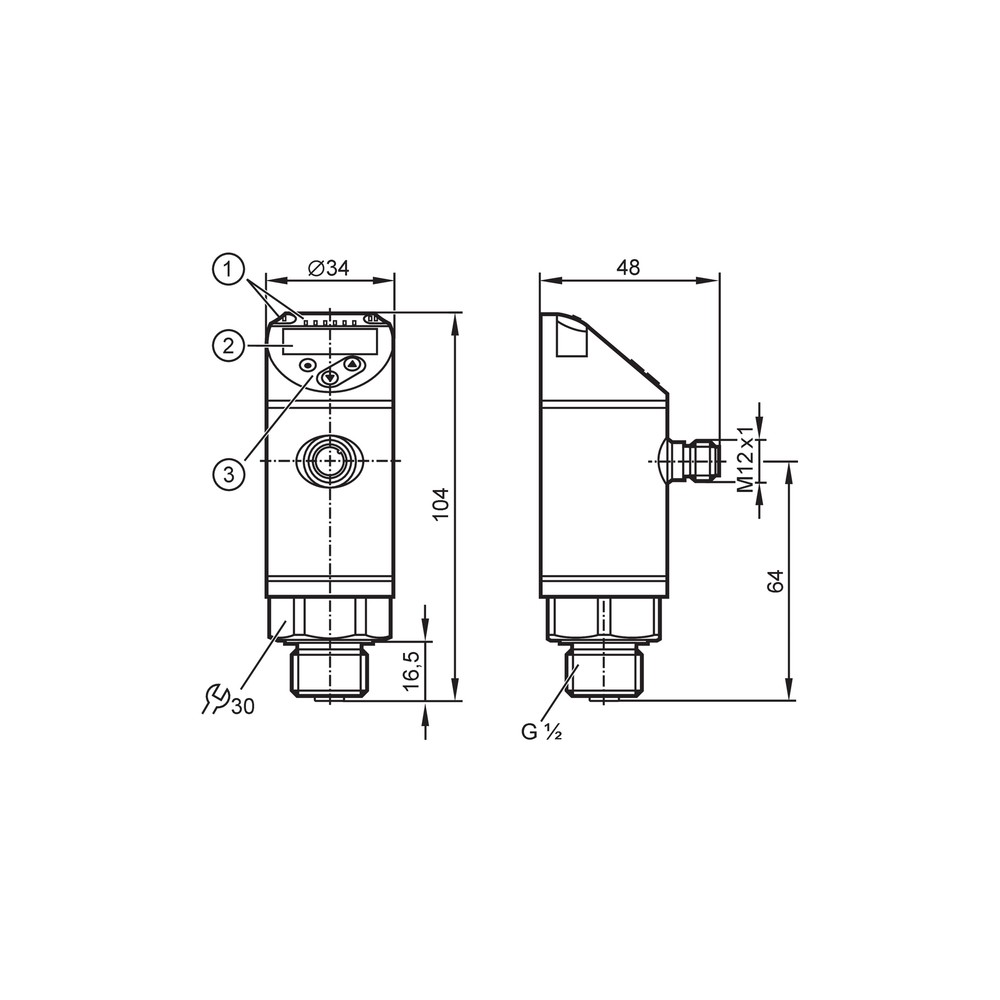

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta uma leitura utilizável.	Elemento de medição incompatível ou ligação do sensor incorreta; a ficha especifica PT100 e PT1000, mas não fornece a pinagem.	Confirme que o elemento é PT100 ou PT1000 e confira a ligação com o esquema oficial do datasheet antes de substituir a unidade.
O equipamento não liga ou a comunicação não inicia.	Alimentação fora da faixa declarada ou ligação incorreta no conector M12.	Meça a alimentação nos terminais conforme a pinagem oficial e verifique se está entre 18 e 32 V DC.
A saída de comutação não muda no ponto esperado.	Ponto de comutação ou retorno configurado fora da expectativa do processo.	Leia e confira os parâmetros SP e rP e compare-os com as faixas declaradas no datasheet; verifique também a configuração de saída.
O sinal analógico não corresponde à temperatura esperada.	Configuração do tipo de saída, dos pontos inicial/final ou da carga incompatível com o circuito conectado.	Confirme se o circuito utiliza 0...10 V ou 4...20 mA conforme configurado e verifique os pontos do sinal e os requisitos de carga no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TY2439 em português (Datasheet) Desenho em escala TY2439 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a unidade ifm TY2439 e com quais sensores de temperatura funciona?

É uma unidade eletrônica de avaliação com display destinada a elementos de medição PT100 e PT1000. A ficha informa alcance de medição de -100...600 °C.

O que acompanha a TY2439?

A ficha fornecida identifica a unidade eletrônica TY2439, mas não informa acessórios ou itens adicionais inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

A TY2439 funciona com qualquer tipo de sensor de temperatura?

Não há suporte declarado para qualquer tipo de sensor: a ficha especifica elementos PT100 e PT1000. Para outro tipo, confirme a compatibilidade com o fabricante antes da seleção.

Posso usar a TY2439 fora da faixa de -100...600 °C?

A ficha declara alcance de medição de -100...600 °C; não há suporte documentado para temperaturas fora desse intervalo. Se o processo ultrapassar esses limites, selecione uma solução cuja faixa especificada cubra a aplicação.

O display acende, mas a temperatura parece incorreta: o que devo verificar?

Confirme primeiro se o elemento instalado é PT100 ou PT1000 e se sua ligação está de acordo com o esquema do fabricante. Depois, verifique a configuração e compare a leitura com a precisão declarada no datasheet.

A saída analógica está ausente ou fora da escala; devo trocar a unidade?

Antes de trocar, confirme se a saída foi configurada como 0...10 V ou 4...20 mA e confira os pontos inicial e final do sinal. Verifique também a ligação e a carga conforme o datasheet.

É melhor comprar a TY2439 avulsa ou procurar um kit com sensor?

A ficha identifica a TY2439 como unidade de avaliação e não informa sensor ou kit incluso. Se precisar também do elemento PT100/PT1000, confirme separadamente o conteúdo comercial e a compatibilidade da montagem.

Qual a diferença entre usar IO-Link e as saídas convencionais?

A TY2439 declara IO-Link revisão 1.1, COM2 a 38,4 kBaud, além de sinais de comutação e analógico configuráveis. Escolha a interface conforme as entradas disponíveis no sistema de controle e valide a configuração no datasheet.

Como devo ligar o conector M12 da TY2439?

Use a conexão M12 codificação A com 4 contatos e consulte a pinagem no datasheet antes de energizar. A ficha disponível não apresenta a atribuição dos contatos.

A TY2439 pode operar em ambiente úmido ou com temperatura ambiente elevada?

A ficha informa grau de proteção IP 67 e temperatura ambiente de -25...80 °C. A adequação depende das condições reais de instalação e deve respeitar os limites e instruções do fabricante.
