Sensor de Temperatura Infravermelho IFM TW7011

Pré-visualizar: TW7011 IFM - Sensor Temp IFM Metais, cerâmica, forja 350-1350C PNP M30

TW7011 IFM - Sensor Temp IFM Metais, cerâmica, forja 350-1350C PNP M30

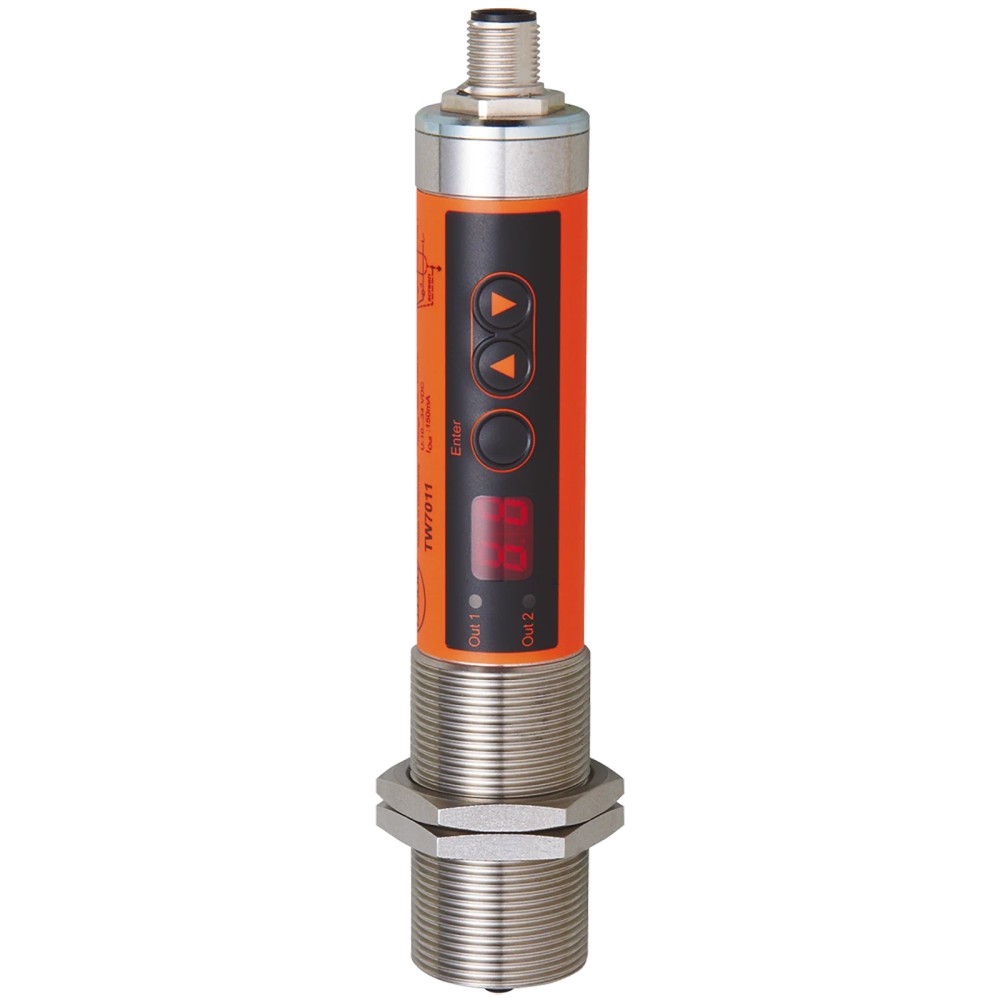

Imagem meramente ilustrativa

R$ 13.418,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TW7011
EAN: 4021179269841
NCM do produto: 90251990

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TW7011 IFM - Sensor Temp IFM Metais, cerâmica, forja 350-1350C PNP M30"

Destaques do Produto

Faixa de temperatura

350...1350 °C

Tipo de saída

PNP, duas saídas digitais

Alimentação

10...34 V DC

Conexão elétrica

1 x M12

Montagem do invólucro

M30 x 1,5

Conexão para fibra óptica

¼"-36UNS-2A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura infravermelho ifm TW7011, M30 x 1,5, 350 a 1350 °C, saída PNP

O ifm TW7011 é um sensor de temperatura infravermelho para medição sem contato em aplicações de alta temperatura. Mede de 350 a 1350 °C e oferece saída de comutação PNP parametrizável como abertura ou fechamento. Possui conexão elétrica M12 e conexão para fibra óptica de ¼"-36UNS-2A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de temperatura infravermelho
Faixa de medição	350...1350 °C
Saída	PNP; parametrizável como abertura ou fechamento
Quantidade de saídas digitais	2
Alimentação	10...34 V DC
Conexão elétrica	1 x M12
Rosca do invólucro	M30 x 1,5
Comprimento	163 mm
Grau de proteção	IP 65
Tempo de resposta	2 ms

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição infravermelha de temperatura em metais, cerâmica, grafite, forjas, processos de sinterização e tratamento térmico, nas condições de faixa e instalação previstas pelo fabricante.
Aplicações que necessitam de sinal de comutação PNP e cuja alimentação esteja entre 10 e 34 V DC.
Instalações que aceitem invólucro roscado M30 x 1,5 e conexão elétrica M12.

⚠ Considere outro se precisa de:

Não selecionar para medir temperaturas abaixo de 350 °C ou acima de 1350 °C, fora da faixa indicada.
Não selecionar quando a entrada do sistema exigir sinal analógico: a ficha especifica sinal de comutação, não saída analógica.
Não conectar a uma alimentação fora de 10...34 V DC.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: medição de temperatura em metais, cerâmica, grafite, forjas, sinterização e tratamento térmico, dentro da faixa de 350...1350 °C.
Aplicação também listada pelo fabricante: cilindros; a seleção deve considerar a faixa de temperatura, montagem e condições específicas do processo.
Para uso em outros materiais ou processos, a compatibilidade é uma possibilidade a validar com o datasheet e as condições de instalação; a ficha não confirma desempenho fora das aplicações e condições especificadas.
A temperatura ambiente indicada é 0...65 °C. Não extrapole esse limite para o local de instalação do sensor.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura infravermelho ifm TW7011, M30 x 1,5, 350 a 1350 °C, saída PNP, verifique estes pontos:

Escolha o TW7011 quando

A aplicação exigir medição infravermelha entre 350 e 1350 °C, saída PNP de comutação, alimentação de 10...34 V DC e montagem compatível com rosca M30 x 1,5.

Verifique outra opção quando

O processo exigir medição fora da faixa especificada, sinal analógico ou alimentação diferente de 10...34 V DC. Confirme no datasheet se outra versão atende aos requisitos; a ficha disponível não identifica um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor de temperatura infravermelho	Tipo declarado pelo fabricante.
Função	Temperatura	Função do sensor indicada no anúncio.
Área de aplicação	Temperaturas da ocasião; grafite; cerâmica; metais; forjas; sinterização; tratamento térmico; cilindros	Aplicações listadas na ficha; verificar condições específicas do processo.
Alcance do comprimento da onda	1...1,7 µm	Faixa espectral especificada.
SKU / part number	TW7011	Identificação do produto.
GTIN	4021179269841	Identificação comercial informada.
Marca	ifm	Fabricante informado na ficha.

Faixa de medição e desempenho
Alcance de medição	350...1350 °C / 662...2462 °F	Faixa de medição declarada.
Precisão	< ± 1 % de MEW	Condição indicada: grau de emissão = 1 e T = 23 °C.
Tempo de resposta	2 ms	Tempo de resposta especificado.
Resolução do display	10 K	Resolução indicada para o display.
Resolução da saída de comutação	10 K	Resolução indicada para a saída de comutação.
Ponto de comutação SP	350...1340 °C / 662...2444 °F	Faixa ajustável do ponto de comutação informada.
Ponto de comutação e retorno rP	350...1340 °C / 662...2444 °F	Faixa especificada para ponto de comutação e retorno.

Dados elétricos
Tensão de operação	10...34 V DC	Limites de alimentação informados.
Consumo de corrente	30 mA (24 V)	Consumo indicado à tensão de referência de 24 V.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Proteção especificada; versão por impulso.
Versão da proteção contra curto-circuito	Por impulso	Tipo de proteção declarado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Corrente máxima constante da saída de comutação DC	150 mA	Limite máximo constante informado para a saída.
Compatibilidade eletromagnética	DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD; DIN EN 61000-4-3 HF irradiado 10 V/m; DIN EN 61000-4-4 Burst 2 kV alicate de acoplamento; DIN EN 61000-4-5 Surge 0,5 / 1 kV; DIN EN 61000-4-6 AF com fio 10 V; EN 55011 emissão classe B	Ensaios e limites EMC conforme valores e normas listados na ficha.

Saídas e parâmetros de comutação
Função elétrica	PNP	Tipo de saída declarado.
Sinal de saída	Sinal de comutação	A ficha não indica saída analógica.
Quantidade de saídas digitais	2	Número de saídas informado.
Saída	Abertura / fechamento, parametrizável	Configuração selecionável nos parâmetros.
Possibilidades de ajuste dos parâmetros	Histerese; abertura / fechamento; atraso na tração/desenergização	Funções de ajuste disponíveis segundo a ficha.
Ajuste de fábrica	SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 %	Valores predefinidos informados pelo fabricante.
Entrada de teste	Função de teste ativa com U(test) > 9 V	Condição de ativação declarada para a entrada de teste.

Conexões e interface
Conexão elétrica	1 x M12	Conector elétrico especificado; pinagem deve ser consultada no datasheet.
Conexão de fibra óptica	¼"-36UNS-2A	Interface de fibra óptica declarada.
Acessório opcional de fibra óptica	E35061 / E35062	Acessórios listados como opcionais.
Sonda de medição opcional	E35060	Acessório listado como opcional.

Displays e elementos de operação
Display de funções	Display LED de 7 segmentos, 2 dígitos	Indicação local especificada.
Display de valores de medição	Display LED de 7 segmentos, 2 dígitos	Tipo de display informado para valores de medição.
Display de status de chaveamento	2 x LED, amarelo	Indicação de estado das saídas.
Elementos operacionais	3 botões	Comandos de operação indicados.
Ajuste do ponto de comutação	Botões de programação	Método de ajuste especificado.

Condições ambientais e proteção
Grau de proteção	IP 65	Grau declarado; respeitar a montagem e as condições de uso do fabricante.
Temperatura ambiente	0...65 °C	Limite de operação informado.
Temperatura de armazenamento	-20...80 °C	Faixa de armazenamento declarada.
Umidade relativa do ar máxima	95 % sem condensação	Limite de umidade especificado.
Resistência a choques	DIN EN 60068-2-27; 30 g (11 ms)	Ensaio e condição indicados.
Resistência a vibrações	DIN EN 60068-2-6; 5 g (10...2000 Hz)	Ensaio e faixa de frequência indicados.
MTTF	74 anos	Valor declarado na ficha; não representa garantia de vida útil.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca do invólucro.
Dimensões	M30 x 1,5 / L = 163 mm	Dimensões gerais declaradas.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Bucha rosqueada	1.4305 (aço inoxidável / 303)	Material declarado para a bucha.
Painel de comando	Poliéster	Material indicado para o painel.
Protetor frontal	Vidro ótico temperado	Material declarado para o protetor frontal.
Peso	374 g	Peso informado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Conteúdo incluído indicado na ficha.

Dados de fornecimento e classificação
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9025.19.90	Classificação informada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica 1 x M12. Saída de comutação PNP, duas saídas digitais; alimentação de 10...34 V DC. A ficha não informa protocolo de comunicação nem pinagem detalhada.

Processo Invólucro com rosca M30 x 1,5. Conexão para fibra óptica ¼"-36UNS-2A; fibras ópticas E35061/E35062 e sonda de medição E35060 são indicadas como acessórios opcionais.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal de comutação PNP e alimentação de 10...34 V DC	✓	Tipo de saída e faixa de alimentação correspondem aos dados informados para o TW7011; confirme a pinagem no datasheet.
Sistema que exige saída analógica	✗	A ficha caracteriza a saída como sinal de comutação e não especifica saída analógica.
Montagem que aceita rosca M30 x 1,5	✓	A rosca do invólucro é M30 x 1,5; essa compatibilidade mecânica não confirma compatibilidade elétrica.
Montagem com rosca diferente de M30 x 1,5, sem adaptação validada	✗	A rosca indicada para o invólucro é M30 x 1,5; a ficha não especifica adaptadores.
Aplicação com temperatura-alvo entre 350 e 1350 °C	✓	A faixa de medição especificada é 350...1350 °C; condições de instalação e alvo devem ser avaliadas conforme o fabricante.
Aplicação que exige protocolo de comunicação específico	✗	A ficha disponível não informa protocolo de comunicação; não é possível confirmar compatibilidade por protocolo.

INSTALAÇÃO

Como instalar o Sensor de temperatura infravermelho ifm TW7011, M30 x 1,5, 350 a 1350 °C, saída PNP

Confirme que a temperatura do alvo está dentro da faixa de medição especificada e que a temperatura ambiente do local está dentro do limite informado.
Verifique espaço e montagem para o invólucro roscado M30 x 1,5 e comprimento de 163 mm, consultando o desenho dimensional.
Quando a aplicação exigir fibra óptica, confirme a interface ¼"-36UNS-2A e a seleção do acessório compatível no datasheet.
Conecte o sensor pelo conector M12 e confirme alimentação de 10...34 V DC e compatibilidade da entrada com saída PNP; consulte a pinagem no datasheet.
Ajuste os pontos de comutação e demais parâmetros pelos botões de programação, conforme as instruções do fabricante.
Confira as indicações do display e os LEDs de estado; valide o funcionamento do sinal no controlador antes de liberar o processo.

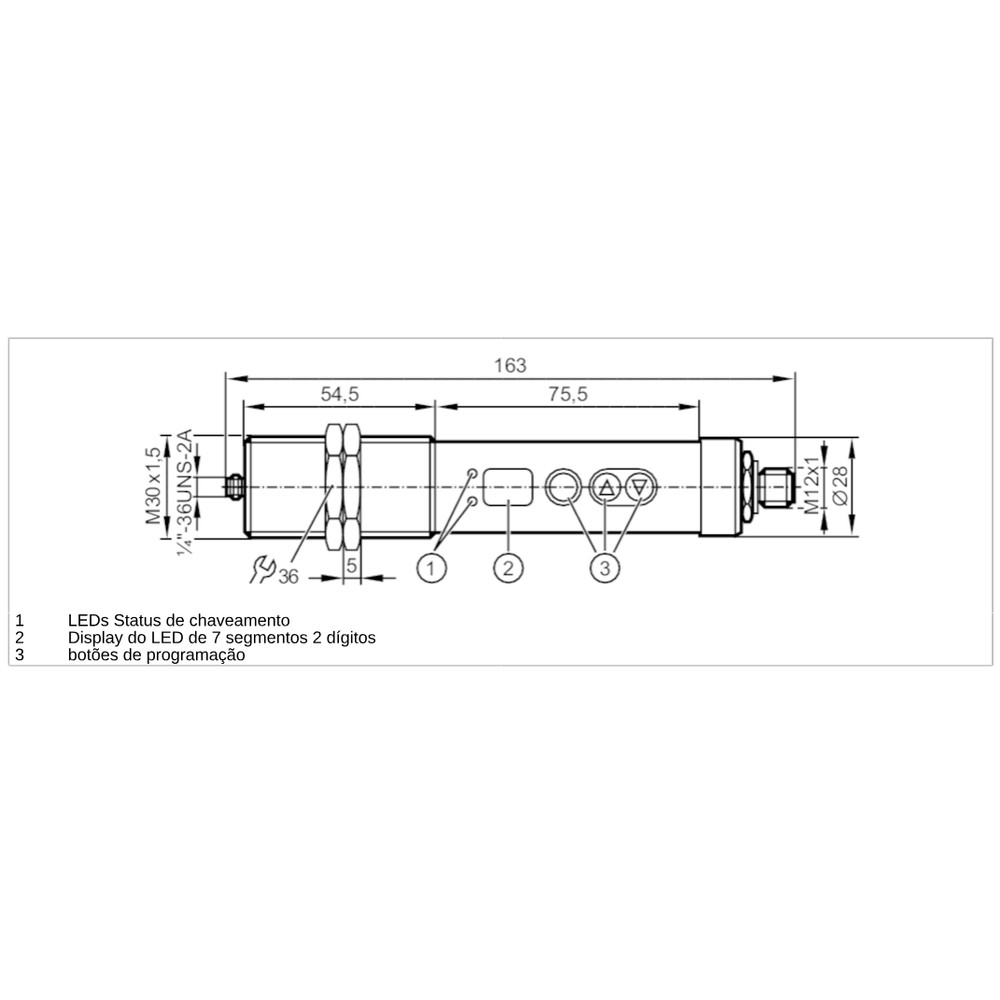

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a saída do sensor.	Alimentação fora da faixa especificada, ligação ou pinagem M12 incompatível, ou entrada do controlador incompatível com PNP.	Meça a alimentação nos terminais conforme o esquema oficial e confirme pinagem e tipo de entrada no datasheet e no controlador.
A temperatura indicada não corresponde ao processo.	Condição de medição, alvo ou ajuste de parâmetros diferente da aplicação; a precisão informada depende de grau de emissão = 1 e T = 23 °C.	Compare as condições reais com as condições declaradas, confira o ajuste e consulte o fabricante para validar a aplicação e o grau de emissão.
A saída comuta em um ponto diferente do esperado.	Pontos SP/rP, histerese, função abertura/fechamento ou atraso configurados de forma diferente da necessária.	Leia e confira os parâmetros pelos botões de programação; compare SP e rP com a configuração desejada.
O sensor não mostra estado de comutação esperado.	Alvo fora da faixa de medição ou do intervalo de ajuste do ponto de comutação, ou condição elétrica inadequada na saída.	Confirme a temperatura dentro da faixa especificada, o ponto configurado e os limites elétricos da saída no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet TW7011 em português (Datasheet) Desenho em escala TW7011 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TW7011 e para que serve?

É um sensor de temperatura infravermelho para medir temperatura sem contato. A ficha o destina a aplicações como metais, cerâmica, grafite, forjas, sinterização e tratamento térmico.

O TW7011 funciona com entrada PNP e qual é a alimentação?

Sim, a saída é PNP e a alimentação especificada é de 10...34 V DC. A ficha indica duas saídas digitais de comutação.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Fibras ópticas E35061/E35062 e sonda E35060 aparecem como acessórios opcionais.

Serve para medir temperaturas abaixo de 350 °C ou acima de 1350 °C?

Não, a faixa especificada é 350...1350 °C. Para temperaturas fora desse intervalo, selecione um equipamento cuja faixa declarada cubra o processo.

Posso usar este sensor com um controlador que exige saída analógica?

A ficha especifica sinal de comutação PNP, não saída analógica. Portanto, não é possível confirmar compatibilidade com uma entrada que exija sinal analógico.

O sensor está energizado, mas a saída não muda; o que verifico antes de trocar?

Confira primeiro a alimentação, a compatibilidade da entrada com PNP, a pinagem M12 no datasheet e os pontos SP/rP configurados. Verifique também se a temperatura do alvo está dentro da faixa aplicável.

A temperatura exibida parece incorreta; o que devo conferir?

Compare as condições de medição com a ficha: a precisão indicada é menor que ±1 % de MEW sob grau de emissão = 1 e T = 23 °C. Verifique os parâmetros e consulte o fabricante para validar a aplicação real.

É melhor comprar o sensor sozinho ou junto com fibra óptica?

A ficha identifica as fibras E35061/E35062 como opcionais e não informa que estejam incluídas. Se a aplicação requer fibra óptica, confirme a referência e a configuração necessárias antes de selecionar o acessório.

Como instalo e ajusto o TW7011?

A montagem mecânica indicada é por rosca M30 x 1,5; a conexão elétrica é M12. Faça a ligação e a parametrização conforme o desenho e o datasheet oficial, sem presumir a pinagem.

Este sensor é adequado para montagem em ambiente acima de 65 °C?

A temperatura ambiente especificada é de 0...65 °C. A ficha não confirma operação acima desse limite; valide as condições da instalação com o fabricante.

GLOSSÁRIO TÉCNICO

Sensor infravermelho

Sensor que realiza medição de temperatura por infravermelho; neste modelo, o alcance espectral é 1...1,7 µm (Ref.: Alcance do comprimento da onda).

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do controlador (Ref.: Função elétrica).

Histerese

Diferença configurável entre o ponto de comutação e o ponto de retorno, usada na parametrização da saída (Ref.: Possibilidades de ajuste dos parâmetros).

SP e rP

Parâmetros de ponto de comutação e retorno; a faixa indicada é 350...1340 °C (Ref.: Ponto de comutação e retorno rP).

IP 65

Grau de proteção declarado para o invólucro, conforme classificação informada pelo fabricante (Ref.: Grau de proteção).
