Sensor Infravermelho ifm TW7001 250-1250°C

Pré-visualizar: TW7001 IFM - Sensor Infravermelho IFM Medição de Temperatura 250-1250°C 2xPNP M12

TW7001 IFM - Sensor Infravermelho IFM Medição de Temperatura 250-1250°C 2xPNP M12

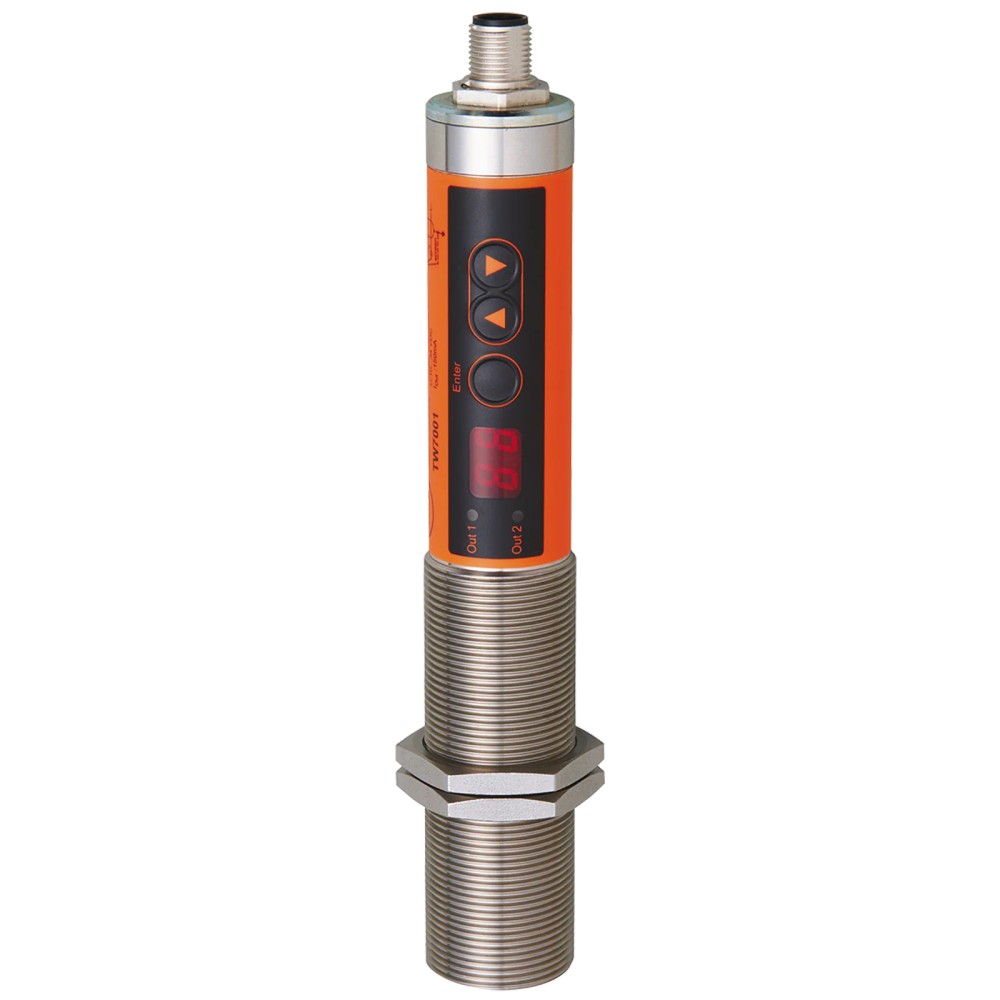

Imagem meramente ilustrativa

R$ 13.680,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TW7001
EAN: 4021179269834
NCM do produto: 90251990

Destaques do Produto Faixa de temperatura...mais

Fechar menu

Saiba mais sobre: "TW7001 IFM - Sensor Infravermelho IFM Medição de Temperatura 250-1250°C 2xPNP M12"

Destaques do Produto

Faixa de temperatura

250...1250 °C

Tipo de saída

2 saídas digitais PNP

Conexão elétrica

M12

Alimentação

10...34 V DC

Montagem / dimensões

Rosca M30 x 1,5; comprimento 189 mm

Tempo de resposta

2 ms

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura infravermelho IFM TW7001, 250...1250 °C, 2 saídas PNP, conexão M12

O IFM TW7001 é um sensor infravermelho para medição de temperatura sem contato na faixa de 250...1250 °C. Foi especificado para monitorar temperaturas em materiais e processos como grafite, cerâmica, metais, forjas, sinterização e tratamento térmico. Possui duas saídas digitais PNP parametrizáveis, display LED e conexão elétrica M12. Seu tempo de resposta informado é de 2 ms.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Infravermelho
Faixa de medição	250...1250 °C
Saídas digitais	2 x PNP
Função de saída	Abertura/fechamento, parametrizável
Tempo de resposta	2 ms
Conexão elétrica	1 x M12
Alimentação	10...34 V DC
Dimensões	M30 x 1,5; comprimento 189 mm
Grau de proteção	IP 65
Display	LED de 7 segmentos, 2 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição infravermelha de temperatura em materiais e processos na faixa de 250...1250 °C.
Aplicações indicadas na ficha: grafite, cerâmica, metais, forjas, sinterização, tratamento térmico e cilindros.
Sistemas que aceitem duas saídas digitais PNP e alimentação de 10...34 V DC.

⚠ Considere outro se precisa de:

Aplicações que exijam medição abaixo de 250 °C ou acima de 1250 °C.
Sistemas de controle que não sejam compatíveis com saídas PNP, caso dependam dessas saídas para leitura ou comando.
Aplicações que exijam comunicação por protocolo digital: a ficha informa saídas de comutação, mas não especifica protocolo de comunicação.

APLICAÇÕES E USO

Uso informado pelo fabricante: monitoramento infravermelho de temperatura em grafite, cerâmica e metais, incluindo processos de forja, sinterização, tratamento térmico e cilindros. A temperatura do alvo deve estar dentro da faixa declarada de 250...1250 °C.
Possibilidade de uso em outros processos com alvos quentes é uma inferência baseada no princípio infravermelho; valide material, condição de medição e parâmetros no datasheet antes da aplicação.
A temperatura ambiente de operação informada é 0...65 °C; considere esse limite no local de instalação e consulte o fabricante para validar condições não especificadas.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura infravermelho IFM TW7001, 250...1250 °C, 2 saídas PNP, conexão M12, verifique estes pontos:

Escolha o TW7001 quando

A temperatura do alvo estiver entre 250...1250 °C e a aplicação puder usar medição infravermelha sem contato, duas saídas digitais PNP parametrizáveis e alimentação de 10...34 V DC.

Avalie outra opção quando

O processo exigir medição fora da faixa declarada, saída diferente de PNP ou comunicação por protocolo não especificado para este modelo. Confirme os requisitos de integração e as condições de medição no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TW7001	Referência do produto IFM.
Tipo de produto	Sensor de temperatura infravermelho	Princípio de medição declarado.
Aplicações informadas	Temperaturas da ocasião; grafite; cerâmica; metais; forjas; sinterização; tratamento térmico; cilindros	Cenários listados na ficha do produto.
Faixa de comprimento de onda	1...1,7 μm	Faixa espectral declarada para a medição infravermelha.

Faixa de medição
Faixa de medição	250...1250 °C / 482...2282 °F	Faixa declarada do sensor.
Ponto de comutação SP	250...1240 °C / 482...2264 °F	Faixa de ajuste do ponto de comutação informada.
Ponto de retorno rP	250...1240 °C / 482...2264 °F	Faixa de ajuste do ponto de retorno informada.
Resolução da saída de comutação	10 K	Incremento informado para os ajustes de comutação.
Resolução do display	10 K	Resolução declarada para indicação de temperatura.

Precisão e desvios
Precisão	< ±1 % do MEW	Condição informada: grau de emissão = 1 e T = 23 °C.
MEW	Valor final da faixa de medição	Definição fornecida nas observações do fabricante.
MW	Valor de medição	Definição fornecida nas observações do fabricante.

Dados elétricos
Tensão de operação	10...34 V DC	Faixa de alimentação declarada.
Consumo de corrente	30 mA a 24 V	Valor informado para alimentação de 24 V.
Corrente por contato	150 mA	Limite declarado por contato.
Queda de tensão máxima na saída	2,5 V	Valor máximo informado para a saída.
Categoria de isolamento	III	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso informado para as saídas.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção declarado.
Função de teste	Ativa com U(test) > 9 V	Condição elétrica indicada para a entrada de teste.

Entradas e saídas
Quantidade de saídas digitais	2	Duas saídas de comutação.
Tipo de saída	PNP	Compatibilidade elétrica a considerar na integração.
Função de saída	Abertura/fechamento, parametrizável	Modo de comutação configurável.
Parâmetros ajustáveis	Histerese; abertura/fechamento; atraso na tração/desenergização	Funções de parametrização listadas.
Ajuste de fábrica	SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 %	Valores predefinidos informados na ficha.
Ajuste dos pontos de comutação	Botões de programação	Método de ajuste no próprio dispositivo.

Tempos de reação
Tempo de resposta	2 ms	Tempo informado para resposta do sensor.

Interfaces e conexão elétrica
Conexão elétrica	1 x M12	Conector elétrico indicado na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de condutores fornecida; consulte o datasheet para a atribuição de pinos.

Displays e elementos de operação
Display de funções e valores de medição	Display LED de 7 segmentos, 2 dígitos	Indicação local informada.
Indicadores de estado de comutação	2 x LED amarelo	Indicadores correspondentes ao estado das saídas.
Elementos operacionais	3 botões	Comandos locais de parametrização.

Condições ambientais
Temperatura ambiente de operação	0...65 °C	Faixa ambiental declarada.
Temperatura de armazenamento	-20...80 °C	Limites declarados para armazenamento.
Umidade relativa máxima	95 %, sem condensação	Limite ambiental informado.
Grau de proteção	IP 65	Classificação declarada do invólucro.
Proteção contra vibração e choque	DIN EN 60068-2-27: 30 g (11 ms); DIN EN 60068-2-6: 5 g (10...2000 Hz)	Ensaios e condições informados na ficha.
Compatibilidade eletromagnética	DIN EN 61000-4-2; DIN EN 61000-4-3; DIN EN 61000-4-4; DIN EN 61000-4-5; DIN EN 61000-4-6; EN 55011, emissão classe B	Normas listadas como certificações/conformidades na ficha.

Dados mecânicos e materiais
Dimensões roscadas	M30 x 1,5	Dimensão mecânica informada para o corpo roscado.
Comprimento	189 mm	Comprimento informado.
Forma construtiva	Forma construtiva de roscas	Descrição do invólucro na ficha.
Material da bucha rosqueada	1.4305, aço inoxidável / 303	Material declarado.
Material do painel de comando	Poliéster	Material declarado.
Material do protetor frontal	Vidro óptico temperado	Material declarado para o protetor frontal.
Peso	433,5 g	Massa informada no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos indicados na ficha.

Dados de identificação e fornecimento
Marca	IFM	Fabricante indicado.
SKU / Part Number	TW7001	Código de identificação do produto.
GTIN	4021179269834	Identificador comercial informado.
Quantidade por embalagem	1 peça	Unidade de embalagem declarada.
MTTF	117 anos	Valor informado na ficha; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• A ficha informa sinal de comutação por duas saídas PNP; não especifica protocolo de comunicação.

Conexões

Elétrica Conexão elétrica 1 x M12. Alimentação de 10...34 V DC. Saídas digitais PNP; corrente máxima por contato informada: 150 mA. Consulte o datasheet para a pinagem e o esquema de ligação.

Processo Medição de temperatura infravermelha sem contato. A construção possui rosca M30 x 1,5; a ficha não identifica essa rosca como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema de controle compatível com saída digital PNP	✓	O sensor possui duas saídas digitais PNP. Verifique alimentação, corrente admissível e configuração elétrica do sistema receptor.
Sistema que exija saída NPN	✗	A ficha especifica saídas PNP, não NPN.
Sistema que exija comunicação por protocolo industrial	✗	A ficha não informa protocolo de comunicação; especifica sinal de comutação.
Medição de alvo entre 250 e 1250 °C	✓	A faixa de medição declarada é 250...1250 °C.
Medição de temperatura abaixo de 250 °C ou acima de 1250 °C	✗	A condição está fora da faixa de medição declarada.
Montagem mecânica em suporte ou alojamento com rosca M30 x 1,5	✓	A dimensão roscada informada é M30 x 1,5; confirme espaço e fixação na instalação.

INSTALAÇÃO

Como instalar o Sensor de temperatura infravermelho IFM TW7001, 250...1250 °C, 2 saídas PNP, conexão M12

Confirme que a temperatura do alvo está dentro da faixa de 250...1250 °C e que a aplicação é compatível com medição infravermelha sem contato.
Verifique a temperatura ambiente de instalação, limitada conforme ficha a 0...65 °C.
Planeje a fixação mecânica considerando a rosca M30 x 1,5 e o comprimento de 189 mm; confirme espaço e suporte no equipamento.
Instale o sensor orientado para o alvo de medição e siga as instruções do fabricante para posicionamento e condições de leitura, que não estão detalhadas nesta ficha.
Conecte a alimentação de 10...34 V DC e as saídas PNP ao circuito compatível; use o datasheet para confirmar a pinagem M12 antes de energizar.
Configure as funções e os pontos de comutação pelos três botões e valide a indicação e o chaveamento durante a operação.

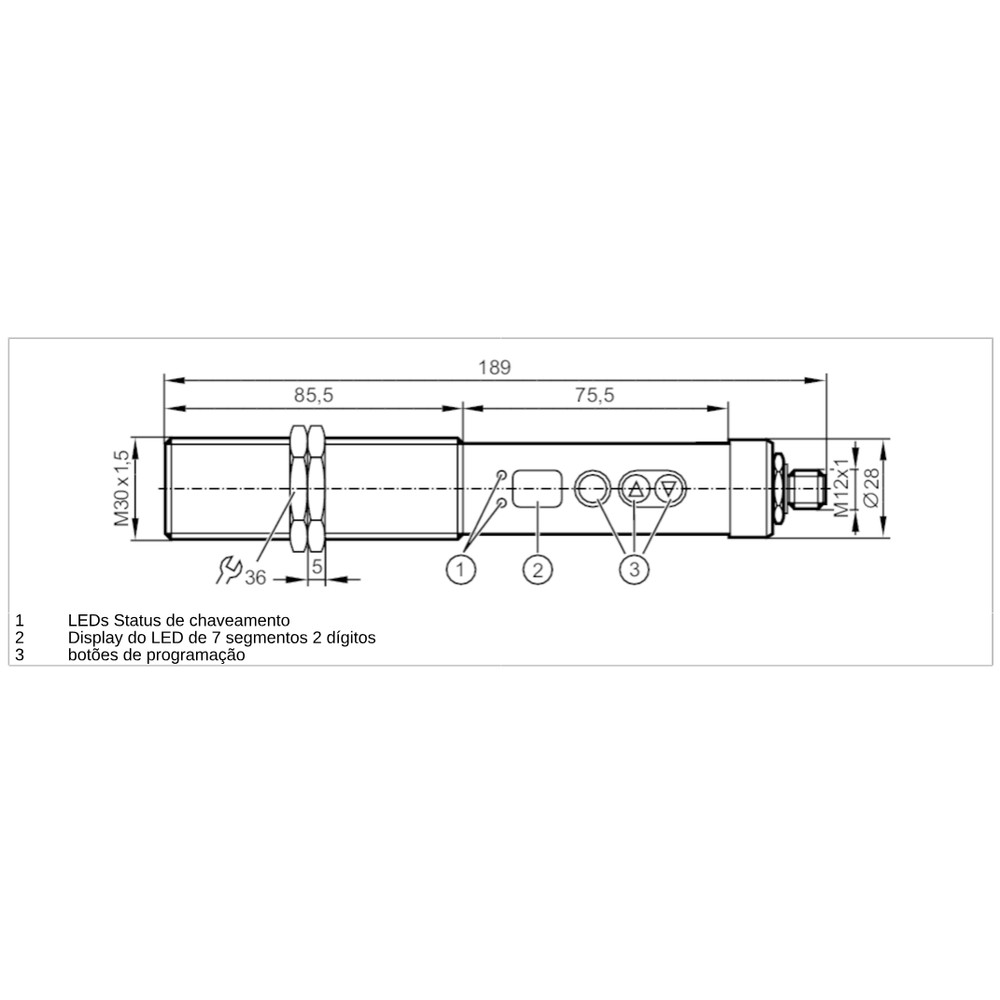

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta uma medição utilizável.	Alvo fora da faixa de medição especificada ou condição de instalação que não permite uma leitura adequada; a ficha não detalha fatores ópticos de instalação.	Confirme se a temperatura esperada está entre 250...1250 °C e consulte o datasheet do fabricante para validar posicionamento e condições de medição.
A saída digital não muda no ponto esperado.	Ponto de comutação, histerese ou função abertura/fechamento configurados de forma diferente do necessário.	Confira a parametrização pelo display e pelos três botões; compare SP e rP configurados com os valores pretendidos.
O CLP não reconhece o estado das saídas.	Incompatibilidade entre entrada do receptor e saída PNP, ligação incorreta ou alimentação fora da faixa especificada.	Verifique se a entrada do CLP aceita PNP, meça a alimentação dentro de 10...34 V DC e confirme a pinagem no datasheet.
O sensor não liga ou apresenta funcionamento intermitente.	Alimentação ou conexão M12 inadequada; também pode haver exposição ambiental fora dos limites informados.	Inspecione a conexão, confirme a tensão de alimentação e verifique se temperatura ambiente e umidade estão dentro das condições declaradas.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TW7001 em português (Datasheet) Desenho em escala IFM TW7001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TW7001 e para que tipo de medição serve?

É um sensor de temperatura infravermelho para medir alvos entre 250...1250 °C sem contato. A ficha cita aplicações em grafite, cerâmica, metais, forjas, sinterização, tratamento térmico e cilindros.

O TW7001 funciona com entrada de CLP?

Pode ser conectado a sistemas com entradas compatíveis com saídas PNP. A ficha informa duas saídas digitais PNP; confirme a pinagem M12 e os requisitos elétricos do CLP no datasheet.

O que acompanha o produto?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios indicados nos dados fornecidos.

Posso usar este sensor para medir temperaturas abaixo de 250 °C?

A faixa de medição especificada começa em 250 °C. A ficha não declara medição abaixo desse limite.

O TW7001 serve para um sistema que exige saída NPN?

A ficha especifica duas saídas PNP, não NPN. Verifique o tipo de entrada exigido pelo sistema antes da seleção.

O display acende, mas a saída não comuta; o que devo verificar?

Confira primeiro os parâmetros de comutação, incluindo SP, rP, histerese e função abertura/fechamento. Depois, valide a ligação PNP e a compatibilidade da entrada conectada.

O sensor não aparece no CLP; preciso trocar o sensor?

Antes da troca, confirme a alimentação de 10...34 V DC, a pinagem M12 e se a entrada do CLP é compatível com PNP. A ficha não informa protocolo de comunicação, apenas saídas de comutação.

Devo escolher este modelo ou um sensor com outra faixa?

Escolha o TW7001 se o alvo estiver entre 250...1250 °C e a integração aceitar duas saídas PNP. Se a faixa necessária ou o tipo de saída forem diferentes, selecione um modelo cujas especificações atendam a esses requisitos.

Como faço a instalação elétrica do M12?

Use o datasheet para confirmar a atribuição dos pinos antes de conectar alimentação e saídas. As cores dos fios estão listadas na ficha, mas ela não associa cada cor a uma função elétrica específica.

Como ajustar os pontos de comutação durante o uso?

Os ajustes são feitos pelos três botões de programação; a ficha também informa configurações de histerese, abertura/fechamento e atraso na tração/desenergização. Consulte o datasheet para o procedimento completo.

GLOSSÁRIO TÉCNICO

Medição infravermelha

Medição de temperatura sem contato baseada na radiação infravermelha do alvo. (Ref.: faixa de comprimento de onda 1...1,7 μm.)

PNP

Tipo de saída de comutação especificado para as duas saídas digitais do sensor. (Ref.: tipo de saída PNP.)

Ponto de comutação (SP)

Valor configurado para a mudança do estado de uma saída. (Ref.: faixa SP 250...1240 °C.)

Ponto de retorno (rP)

Valor de retorno associado à comutação, relacionado à histerese configurada. (Ref.: faixa rP 250...1240 °C.)

MEW

Valor final da faixa de medição, conforme a definição apresentada na ficha. (Ref.: precisão < ±1 % do MEW, com grau de emissão = 1 e T = 23 °C.)
