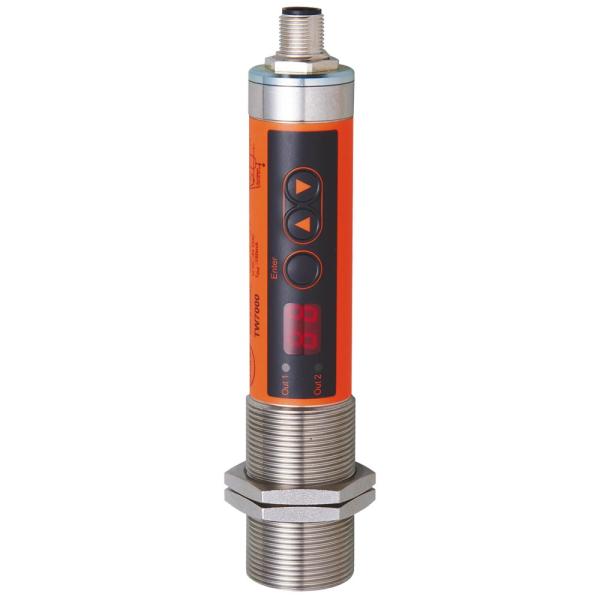

Sensor de Temperatura Infravermelho IFM TW7000

Pré-visualizar: TW7000 IFM - Sensor Temp IFM Monitoramento Ind 50-500C M30 2xPNP

TW7000 IFM - Sensor Temp IFM Monitoramento Ind 50-500C M30 2xPNP

Imagem meramente ilustrativa

R$ 9.697,92

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: TW7000
EAN: 4021179269827
NCM do produto: 90251990

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "TW7000 IFM - Sensor Temp IFM Monitoramento Ind 50-500C M30 2xPNP"

Destaques do Produto

Tecnologia de medição

Infravermelho, sem contato

Temperatura medida

50...500 °C

Tipo e quantidade de saídas

2 saídas digitais PNP

Montagem mecânica

Rosca M30 x 1,5; comprimento de 155 mm

Alimentação

10...34 V DC

Conexão elétrica

1 x M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura Infravermelho ifm TW7000, M30 x 1,5, 50...500 °C, 2 saídas PNP

O ifm TW7000 é um sensor infravermelho para monitorar a temperatura de superfícies e materiais sem contato. Mede na faixa de 50...500 °C e possui duas saídas digitais PNP parametrizáveis. Seu invólucro tem rosca M30 x 1,5 e a conexão elétrica é M12. A ficha informa tempo de resposta de 100 ms.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Infravermelho
Faixa de medição	50...500 °C
Saídas digitais	2 x PNP
Função das saídas	Abertura/fechamento, parametrizável
Rosca do invólucro	M30 x 1,5
Comprimento	155 mm
Alimentação	10...34 V DC
Conexão elétrica	1 x M12
Tempo de resposta	100 ms
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento sem contato de superfícies ou materiais com temperatura dentro da faixa de medição de 50...500 °C.
Aplicações com necessidade de duas saídas digitais PNP configuráveis para abertura/fechamento.
Materiais e processos indicados na ficha: asfalto, metal revestido, líquidos, vidro, borracha/elástico, madeira, cerâmica, plástico, tinta, alimentos, papel e têxtil. A adequação deve ser confirmada para as condições reais do processo.

⚠ Considere outro se precisa de:

Não selecionar para medir temperaturas abaixo de 50 °C ou acima de 500 °C.
Não selecionar quando a aplicação exigir saída analógica: a ficha especifica saídas de comutação PNP.
Não selecionar se a alimentação disponível estiver fora de 10...34 V DC.

APLICAÇÕES E USO

Monitoramento sem contato de temperatura em materiais listados na ficha, como vidro, metal revestido, plástico e papel; a medição deve permanecer na faixa de 50...500 °C.
Acompanhamento de temperatura em processos com asfalto, cerâmica, madeira, borracha/elástico ou tinta, desde que a aplicação e as condições do alvo sejam validadas no datasheet.
Monitoramento de líquidos, alimentos e materiais têxteis com saída de comutação para sinalizar os pontos configurados. A ficha os relaciona como áreas de aplicação, mas não detalha condições específicas de processo.
A ficha especifica operação em temperatura ambiente de 0...65 °C e umidade relativa de até 95 % sem condensação; não extrapolar esses limites para a instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura Infravermelho ifm TW7000, M30 x 1,5, 50...500 °C, 2 saídas PNP, verifique estes pontos:

Escolha o TW7000 quando

A medição for infravermelha e sem contato, a temperatura estiver entre 50...500 °C e o sistema puder utilizar duas saídas digitais PNP. Confirme também a compatibilidade da alimentação, da conexão M12 e do espaço para o invólucro M30 x 1,5, com 155 mm de comprimento.

Considere outra configuração quando

A temperatura do processo estiver fora da faixa de medição, forem necessárias saídas analógicas ou o controlador exigir um tipo de saída diferente de PNP. A ficha não identifica modelos alternativos; compare os requisitos com o datasheet do fabricante antes de selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm electronic / IFM	Identificação da marca informada no anúncio e no cadastro do produto.
Modelo e referência	TW7000	Código do produto; também informado como SKU e part number.
GTIN	4021179269827	Código de identificação comercial informado na ficha.
Tipo de produto	Sensor de temperatura infravermelho	Tecnologia e função indicadas para o produto.

Área de aplicação
Materiais e processos citados	Asfalto; metal revestido; líquidos; vidro; borracha/elástico; madeira; cerâmica; plástico; tinta; alimentos; papel; têxtil	Lista de áreas de aplicação registrada na ficha; validar condições e adequação para cada processo.

Faixa de medição
Alcance de medição	50...500 °C / 122...932 °F	Limites de temperatura informados para a medição.
Comprimento de onda	8...14 μm	Faixa espectral infravermelha especificada.
Ponto de comutação SP	50...495,5 °C / 122...923,9 °F	Faixa de ajuste informada para o ponto de comutação.
Ponto de retorno rP	50...495,5 °C / 122...923,9 °F	Faixa de ajuste informada para o ponto de retorno.
Intervalo de ajuste	4,5 °C / 8,1 °F	Incremento de ajuste informado para os parâmetros de comutação.
Resolução do display	4,5 K	Resolução indicada para a exibição.
Resolução da saída de comutação	4,5 K	Resolução informada para o ajuste da saída de comutação.

Precisão e desvios
Precisão	< ± 1 % de MEW	Valor informado para grau de emissão = 1 e temperatura ambiente de referência T = 23 °C.

Dados elétricos
Tensão de operação	10...34 V DC	Faixa de alimentação especificada.
Consumo de corrente	30 mA; informado a 24 V	Consumo indicado na ficha, com referência de tensão de 24 V.
Classe de proteção elétrica	III	Classe de proteção informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Queda de tensão máxima DC	2,5 V	Limite especificado para a queda de tensão.

Saídas
Quantidade de saídas digitais	2	Quantidade de saídas de comutação informada.
Tipo de saída	PNP	Tipo elétrico de saída especificado.
Sinal de saída	Sinal de comutação	A ficha descreve saídas digitais de comutação.
Função de saída	Abertura/fechamento, parametrizável	Modo de operação configurável das saídas.
Corrente máxima por saída DC	150 mA	Corrente máxima informada para cada saída.
Ajustes de parâmetros	Histerese; abertura/fechamento; atraso na tração/desenergização	Possibilidades de ajuste listadas na ficha.
Ajuste de fábrica	SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 %	Valores de fábrica informados pelo fabricante.
Entrada de teste	Função de teste ativa com U(test) > 9 V	Condição de ativação especificada para a função de teste.

Tempos de reação
Tempo de resposta	100 ms	Tempo de resposta indicado na ficha.

Interfaces e conexão elétrica
Conexão elétrica	1 x M12	Tipo e quantidade de conexão elétrica informados; consultar o datasheet para pinagem.
Protocolo de comunicação	Não especificado na ficha disponibilizada	Não há protocolo declarado; não inferir suporte a redes ou interfaces digitais adicionais.

Condições ambientais
Temperatura ambiente de operação	0...65 °C	Faixa ambiente de operação informada.
Temperatura de armazenamento	-20...80 °C	Limites de temperatura para armazenamento.
Umidade relativa máxima	95 %, sem condensação	Limite de umidade informado; não admite condensação conforme a ficha.
Grau de proteção	IP 65	Grau de proteção declarado para o produto.
Resistência a choques	DIN EN 60068-2-27, 30 g (11 ms)	Ensaio e valor de resistência a choques informados.
Resistência a vibrações	DIN EN 60068-2-6, 5 g (10...2000 Hz)	Ensaio e faixa de frequência de vibração informados.
Compatibilidade eletromagnética	DIN EN 61000-4-2: ESD 4 kV CD / 8 kV AD; DIN EN 61000-4-3: HF irradiado 10 V/m; DIN EN 61000-4-4: Burst 2 kV; DIN EN 61000-4-5: Surge 0,5 / 1 kV; DIN EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e níveis de EMC listados na ficha técnica.

Dados mecânicos e materiais
Formato do invólucro	Forma construtiva de rosca	Descrição construtiva informada.
Rosca	M30 x 1,5	Dimensão de montagem mecânica.
Comprimento	155 mm	Comprimento informado para o sensor.
Bucha rosqueada	1.4305, aço inoxidável / 303	Material especificado para a bucha rosqueada.
Painel de comando	Poliéster	Material informado para o painel de comando.
Protector frontal	Cristal infravermelho transparente com revestimento antirreflexo	Material e tratamento informados para o elemento frontal.
Peso	350 g	Massa informada no cadastro técnico.

Displays e elementos de operação
Display	LED de 7 segmentos, 2 dígitos	Tipo e quantidade de dígitos informados.
Indicadores de estado de chaveamento	2 x LED amarelo	Indicadores visuais de estado descritos na ficha.
Elementos de operação	3 botões	Quantidade de botões informada para operação.
Ajuste do ponto de comutação	Botões de programação	Método de ajuste indicado.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação industrial. O produto é descrito com duas saídas digitais de comutação PNP; não presumir compatibilidade com IO-Link ou outros protocolos.

Conexões

Elétrica Alimentação de 10...34 V DC e conexão elétrica 1 x M12. Duas saídas digitais PNP, com corrente máxima informada de 150 mA por saída. Conferir a pinagem e o esquema elétrico no datasheet antes da ligação; a ficha fornecida não detalha os pinos.

Processo Invólucro roscado M30 x 1,5. É uma conexão mecânica de montagem, não uma conexão elétrica nem uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou entrada compatível com duas saídas digitais PNP e alimentação de 10...34 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação informados na ficha; verificar corrente admissível da entrada e pinagem no datasheet.
Sistema que requer sinal de saída analógico	✗	A ficha especifica duas saídas digitais de comutação PNP, sem indicar saída analógica.
Montagem em suporte ou abertura compatível com rosca M30 x 1,5 e comprimento de 155 mm	✓	As dimensões mecânicas correspondem às informadas para o invólucro; confirmar espaço e método de fixação na instalação.
Processo com temperatura-alvo abaixo de 50 °C ou acima de 500 °C	✗	A temperatura está fora da faixa de medição especificada.
Integração que exige protocolo de comunicação específico	✗	A ficha disponibilizada não informa protocolo de comunicação; confirmar a interface necessária com o fabricante antes da seleção.

INSTALAÇÃO

Como instalar o Sensor de Temperatura Infravermelho ifm TW7000, M30 x 1,5, 50...500 °C, 2 saídas PNP

Confirme que a temperatura a monitorar está dentro da faixa de 50...500 °C e que as condições ambientais permanecem dentro dos limites especificados.
Verifique o espaço disponível e a montagem mecânica para rosca M30 x 1,5 e comprimento de 155 mm.
Fixe o sensor usando a rosca compatível; a ficha informa duas porcas de fixação incluídas.
Conecte a alimentação de 10...34 V DC e as saídas PNP conforme a pinagem oficial do datasheet; não deduza a ligação apenas pelo tipo de conector.
Ajuste os pontos de comutação e os parâmetros pelas teclas do equipamento, respeitando os intervalos de ajuste informados pelo fabricante.
Após energizar, confira a indicação no display e o estado dos LEDs de chaveamento e valide a atuação das saídas no controlador conectado.

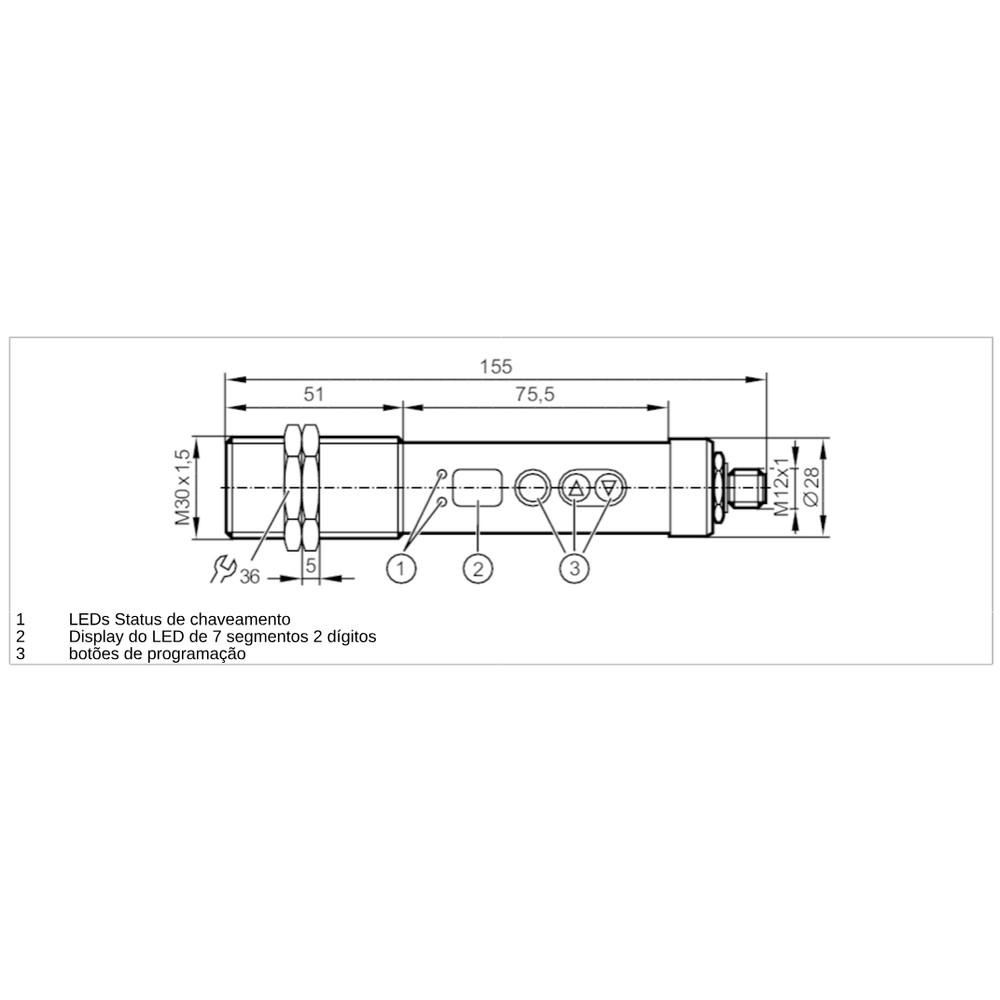

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado na temperatura esperada.	Ponto SP/rP configurado fora do esperado ou temperatura do alvo fora da faixa de medição.	Confira os parâmetros no display e compare a temperatura do processo com a faixa de 50...500 °C; valide o ajuste de histerese e abertura/fechamento.
O controlador não reconhece a saída do sensor.	Incompatibilidade entre a entrada do controlador e a saída PNP, ligação incorreta ou corrente de carga acima do limite informado.	Confirme que a entrada aceita PNP, revise a pinagem no datasheet e verifique se a corrente por saída não excede 150 mA.
O sensor não liga ou reinicia.	Alimentação fora da faixa especificada ou ligação elétrica incorreta.	Meça a tensão nos terminais e confirme 10...34 V DC; confira a conexão M12 e o esquema de ligação do fabricante.
A leitura ou comutação parece instável em campo.	Condição de instalação ou de processo fora dos parâmetros definidos, ou ajustes de comutação inadequados.	Verifique temperatura ambiente, ausência de condensação, parâmetros SP/rP e condições da aplicação; consulte o datasheet para requisitos de instalação do alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TW7000 em português (Datasheet) Desenho em escala do TW7000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm TW7000 e para quem ele serve?

É um sensor infravermelho de temperatura com duas saídas digitais PNP, destinado a aplicações de monitoramento sem contato que operem dentro de sua faixa de medição. A ficha lista materiais como vidro, metal revestido, plásticos, alimentos, papel e têxtil como áreas de aplicação.

O que acompanha o TW7000?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há cabo de conexão listado como item incluído.

Posso usar o TW7000 para temperaturas abaixo de 50 °C ou acima de 500 °C?

Não para medir fora da faixa especificada de 50...500 °C. Se o processo exceder esses limites, selecione um sensor com faixa adequada.

Ele funciona com uma entrada analógica ou com qualquer tipo de entrada digital?

A ficha especifica duas saídas digitais PNP de comutação, não uma saída analógica. A entrada do controlador deve ser compatível com PNP e com os limites elétricos indicados.

O sensor liga, mas não comuta na temperatura esperada: o que verifico?

Confira os pontos SP e rP e o modo de abertura/fechamento configurado. Verifique também se a temperatura está dentro da faixa de medição antes de substituir o sensor.

A saída não é reconhecida pelo CLP; o sensor está com defeito?

Não necessariamente: a causa pode ser incompatibilidade da entrada com PNP, ligação incorreta ou carga acima do limite de saída. Confirme a pinagem no datasheet e verifique a compatibilidade elétrica do canal do CLP.

Devo comprar o sensor sozinho ou preciso de um kit de conexão?

A ficha lista uma peça e duas porcas de fixação, mas não informa cabo ou kit de conexão incluído. Verifique se a instalação já dispõe de conexão M12 compatível e consulte o datasheet para os requisitos de ligação.

Quando escolher este sensor em vez de outro modelo?

Escolha o TW7000 quando a faixa de 50...500 °C, a medição infravermelha e as duas saídas PNP atenderem aos requisitos do sistema. Para saída analógica ou temperatura fora dessa faixa, procure uma referência com especificações correspondentes.

Como faço a instalação elétrica e a configuração inicial?

Use a alimentação de 10...34 V DC e conecte as saídas conforme o esquema oficial do datasheet, sem presumir a pinagem. Ajuste SP, rP e a função de saída pelos botões de programação e valide a comutação no controlador.

Como reduzir falhas de leitura durante o uso?

Mantenha a instalação dentro das condições ambientais especificadas e confira os ajustes de comutação e a conexão elétrica. Para requisitos de posicionamento ou condições específicas do alvo, consulte a folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

Sensor infravermelho

Sensor que detecta radiação infravermelha para monitorar temperatura sem contato direto com o material. (Ref.: comprimento de onda de 8...14 μm.)

Saída PNP

Saída de comutação que fornece sinal elétrico conforme a configuração PNP; requer entrada compatível no dispositivo conectado. (Ref.: tipo de saída PNP.)

Ponto de comutação (SP)

Valor ajustado para determinar a mudança de estado da saída. (Ref.: ponto de comutação SP de 50...495,5 °C.)

Ponto de retorno (rP)

Valor de retorno associado à comutação; sua relação com SP determina a histerese configurada. (Ref.: ponto de retorno rP de 50...495,5 °C.)

IP 65

Grau de proteção declarado para o invólucro; as condições específicas de instalação e exposição devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP 65.)
