Sensor Infravermelho ifm TW2101

Pré-visualizar: TW2101 IFM - Sensor Temp IFM Monitoramento Ind 250-1600C IO-Link M30

TW2101 IFM - Sensor Temp IFM Monitoramento Ind 250-1600C IO-Link M30

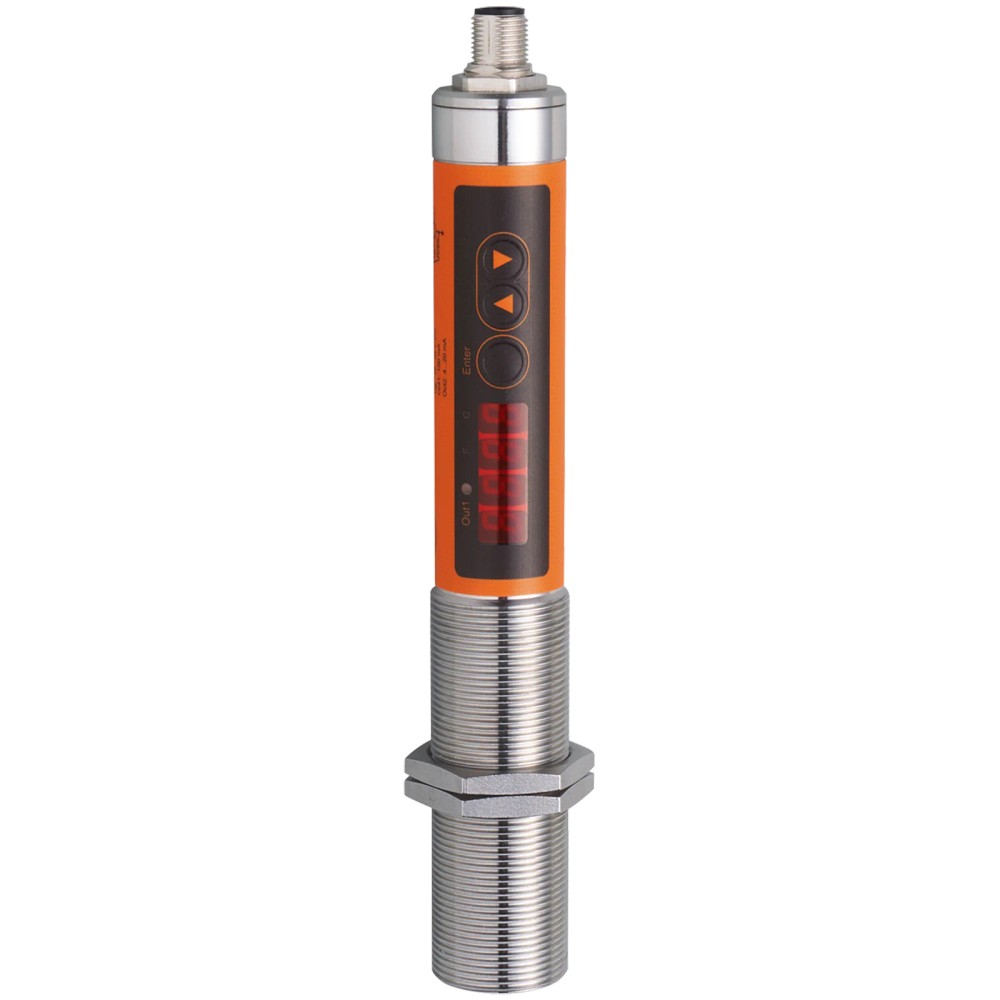

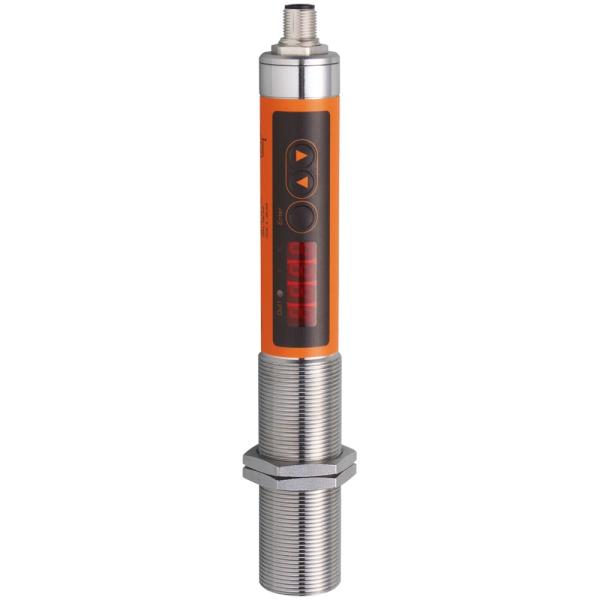

Imagem meramente ilustrativa

R$ 22.083,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TW2101
EAN: 4021179311700
NCM do produto: 90251990

Destaques do Produto Faixa necessária...mais

Fechar menu

Saiba mais sobre: "TW2101 IFM - Sensor Temp IFM Monitoramento Ind 250-1600C IO-Link M30"

Destaques do Produto

Faixa necessária

250...1600 °C

Tecnologia de medição

Infravermelho

Comunicação

IO-Link 1.1

Sinal analógico

4...20 mA

Saída de comutação

PNP parametrizável

Montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura infravermelho ifm TW2101, M30 x 1,5, IO-Link, 250...1600 °C

O ifm TW2101 é um sensor de temperatura infravermelho para medição sem contato em processos industriais. Mede temperaturas de 250...1600 °C e oferece comunicação IO-Link, saída analógica de 4...20 mA e saída de comutação PNP. Seu invólucro tem rosca M30 x 1,5 e comprimento de 239,5 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Infravermelho
Faixa de medição	250...1600 °C
Interface de comunicação	IO-Link 1.1
Saída analógica	4...20 mA
Saída de comutação	PNP; abertura/fechamento parametrizável
Tensão de operação	18...32 V DC
Conexão mecânica	Rosca M30 x 1,5
Dimensões	Comprimento: 239,5 mm
Grau de proteção	IP 65
Tempo de resposta	2 ms (T > 600 °C)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição infravermelha de temperaturas de 250...1600 °C em aplicações industriais, incluindo vidro fundido, grafite, cerâmica, metais, forjas, sinterização, tratamento térmico e cilindros, conforme aplicações listadas na ficha.
Instalações que aceitam montagem por rosca M30 x 1,5, alimentação de 18...32 V DC e sinal analógico de 4...20 mA, saída PNP ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de medição exigida esteja fora da faixa especificada de 250...1600 °C.
Instalações sem alimentação compatível com 18...32 V DC ou que exijam saída analógica diferente de 4...20 mA, quando esse for o único sinal aceito pelo sistema.

APLICAÇÕES E USO

Aplicações listadas pelo fabricante incluem vidro fundido, grafite, cerâmica, metais, forjas, sinterização, tratamento térmico e cilindros; confirme que a temperatura observada está entre 250...1600 °C.
Para uso em processos com superfícies quentes, a medição é infravermelha e sem contato; a ficha informa comprimento de onda de 1...1,7 µm. A adequação a cada material e condição de processo deve ser confirmada no datasheet.
O ambiente de operação informado é de 0...65 °C. A faixa de temperatura medida não deve ser confundida com a temperatura ambiente permitida para o sensor.
O tempo de resposta declarado de 2 ms aplica-se a T > 600 °C; não extrapole esse valor para outras condições sem consultar o fabricante. Aplicações além das explicitamente listadas são possibilidades a validar tecnicamente.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura infravermelho ifm TW2101, M30 x 1,5, IO-Link, 250...1600 °C, verifique estes pontos:

Escolha o TW2101 quando

A medição requerida for infravermelha e estiver dentro de 250...1600 °C, com possibilidade de usar a conexão roscada M30 x 1,5 e ao menos uma das interfaces/sinalizações especificadas: IO-Link, 4...20 mA ou saída PNP.

Avalie outra opção quando

O processo exigir medição abaixo de 250 °C ou acima de 1600 °C, alimentação fora de 18...32 V DC, ou conexão mecânica diferente da rosca M30 x 1,5 sem adaptação prevista no projeto. Confirme no datasheet as condições ópticas e de instalação específicas da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura infravermelho	Medição de temperatura por infravermelho.
Aplicações listadas	Temperaturas da ocasião; vidro fundido; grafite; cerâmica; metais; forjas; sinterização; tratamento térmico; cilindros	Aplicações informadas na ficha do produto.
Comprimento de onda	1...1,7 µm	Faixa espectral especificada para a medição infravermelha.

Faixa de medição
Alcance de medição	250...1600 °C / 482...2912 °F	Limites inferior e superior da faixa de medição.
Resolução do display	1 K	Incremento de indicação informado para o display.
Resolução da saída de comutação	1 K	Resolução especificada para a saída de comutação.
Resolução da saída analógica	0,2 K (+ 0,03 % da margem de medição ajustada)	Resolução indicada para o sinal analógico.

Precisão e repetibilidade
Precisão	< ± 0,5 % do valor de medição, pelo menos 4 K (grau de emissão = 1, T = 23 °C)	Condição de referência e limite informados na ficha.
Repetibilidade	1 K	Valor de repetibilidade especificado.

Dados elétricos
Tensão de operação	18...32 V DC (para SELV/PELV)	Faixa de alimentação permitida indicada pelo fabricante.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação especificada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim, por impulso	Proteção informada para a saída.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Resistência de isolamento mínima	100 MΩ (50 V DC)	Condição de ensaio indicada.
Entrada de teste	Tipo 3 (IEC 61131-2)	Classificação informada para a entrada.

Entradas e saídas
Quantidade de saídas digitais	1	Quantidade especificada.
Quantidade de saídas analógicas	1	Quantidade especificada.
Saídas totais	2	Uma saída digital e uma saída analógica, conforme ficha.
Função elétrica da saída de comutação	PNP	Tipo de saída informado.
Configuração da saída de comutação	Abertura/fechamento, parametrizável	A lógica da saída pode ser parametrizada.
Corrente da saída analógica	4...20 mA	Sinal analógico especificado.
Sinal de saída	Sinal de comutação; sinal analógico; IO-Link; configuráveis	Tipos de sinal listados na ficha.
Carga máxima	500 Ω	Carga máxima informada para a saída analógica.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Corrente máxima constante da saída de comutação DC	150 mA	Limite de corrente contínua especificado.

Interfaces de comunicação
Interface de comunicação	IO-Link	Interface de comunicação integrada.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.

Tempos de reação
Tempo de resposta	2 ms (T > 600 °C)	Valor aplicável à condição de temperatura indicada.
Retardo de prontidão	< 1 s	Tempo informado até a prontidão de operação.

Condições ambientais
Temperatura ambiente de operação	0...65 °C	Faixa ambiente especificada para operação.
Temperatura de armazenamento	-20...80 °C	Faixa especificada para armazenamento.
Umidade relativa máxima	95 % sem condensação	Limite de umidade informado, sem condensação.
Grau de proteção	IP 65	Grau de proteção declarado; observar condições de montagem e instalação do fabricante.
Resistência a choques	DIN EN 60068-2-27; 30 g, 11 ms	Ensaio e condição informados.
Resistência a vibrações	DIN EN 60068-2-6; 5 g, 10...2000 Hz	Ensaio e faixa informados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas declaradas na ficha.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Rosca de montagem especificada.
Dimensões	M30 x 1,5 / L = 239,5 mm	Dimensão mecânica informada.
Forma do invólucro	Forma construtiva de roscas	Descrição do invólucro na ficha.
Bucha rosqueada	Aço inoxidável 1.4305 (303)	Material especificado.
Painel de comando	Poliéster	Material especificado.
Protetor frontal	Vidro ótico temperado	Material da lente/protetor frontal informado.
Peso	509 g	Massa informada para o produto.
Porcas de fixação incluídas	2	Quantidade declarada como material incluído.

Displays e operação
Display	LED de 7 segmentos, 4 dígitos	Descrição do display informada no texto do produto.
Configuração	Abertura/fechamento parametrizável	Ajuste da função de comutação descrito na ficha.

Dados de identificação e conformidade comercial
Marca	ifm	Fabricante informado.
Modelo / SKU / Part Number	TW2101	Identificação do produto.
GTIN	4021179311700	Código global de identificação informado.
NCM	9025.19.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	71 anos	Valor de MTTF declarado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9.

• Saída analógica de 4...20 mA.

• Saída de comutação PNP, parametrizável para abertura/fechamento.

Conexões

Elétrica Alimentação de 18...32 V DC para SELV/PELV. Consumo < 50 mA. Disponibiliza uma saída digital e uma saída analógica; carga máxima informada para a saída analógica: 500 Ω. O diagrama de ligação e a atribuição dos pinos devem ser confirmados no datasheet do fabricante.

Processo Montagem mecânica por rosca M30 x 1,5; comprimento total informado de 239,5 mm. A rosca descreve a montagem mecânica e não determina, por si só, a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com mestre IO-Link compatível com IO-Link 1.1 e padrão SDCI IEC 61131-9	✓	A ficha identifica interface IO-Link e revisão 1.1.
Entrada analógica de controle compatível com 4...20 mA e carga de até 500 Ω	✓	A ficha informa corrente analógica de 4...20 mA e carga máxima de 500 Ω.
Entrada digital compatível com saída PNP, alimentada dentro dos limites especificados	✓	A saída de comutação é PNP; a tensão de operação indicada é 18...32 V DC.
Aplicação com temperatura-alvo fora de 250...1600 °C	✗	A temperatura requerida está fora da faixa de medição especificada.
Suporte ou montagem que não aceite rosca M30 x 1,5	✗	A conexão mecânica do sensor é M30 x 1,5; outra interface mecânica não está indicada na ficha.

INSTALAÇÃO

Como instalar o Sensor de temperatura infravermelho ifm TW2101, M30 x 1,5, IO-Link, 250...1600 °C

Confirme no projeto que a faixa de temperatura do processo está dentro de 250...1600 °C e que o ambiente de instalação está entre 0...65 °C.
Verifique o espaço e o suporte para a montagem mecânica M30 x 1,5 e o comprimento de 239,5 mm usando o desenho dimensional.
Instale o sensor conforme as instruções do fabricante; não exceda condições de instalação não especificadas nesta ficha.
Alimente o dispositivo com 18...32 V DC em circuito SELV/PELV e faça a ligação elétrica conforme o datasheet.
Conecte a interface necessária — IO-Link, saída analógica 4...20 mA ou saída PNP — respeitando a carga máxima de 500 Ω para a saída analógica e os limites da saída de comutação.
Configure a saída parametrizável e valide a indicação e os sinais no sistema de controle antes de liberar o processo.

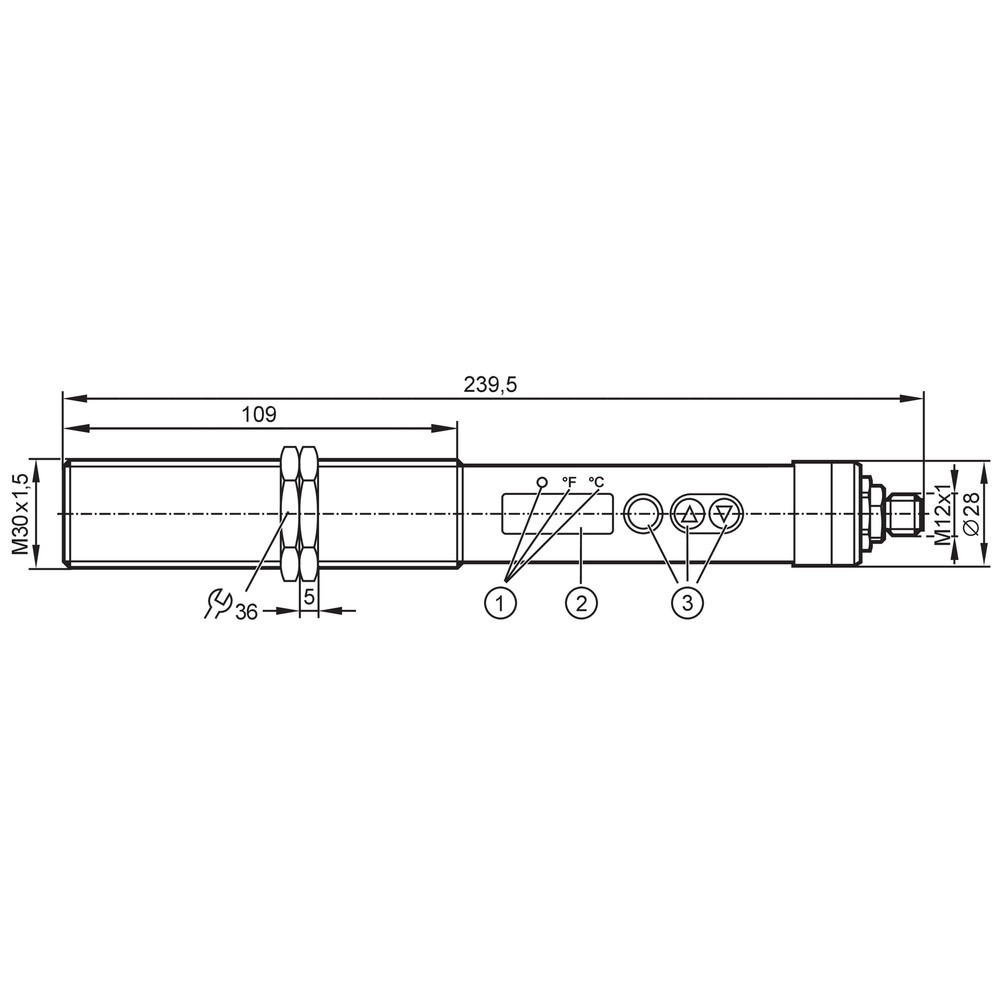

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de temperatura fica fora da faixa esperada ou não acompanha o processo.	A temperatura observada pode estar fora da faixa de medição, ou a aplicação pode não atender às condições ópticas e de instalação requeridas.	Compare a temperatura do processo com a faixa de 250...1600 °C e revise as orientações de aplicação e montagem no datasheet.
O controlador não recebe o sinal analógico esperado.	A entrada pode não estar configurada para 4...20 mA, a ligação pode estar incorreta ou a carga pode exceder 500 Ω.	Confirme a configuração da entrada, a ligação conforme o datasheet e a carga total do circuito.
A saída de comutação não aciona a entrada do controle.	Pode haver incompatibilidade de tipo de entrada, parametrização de abertura/fechamento inadequada ou alimentação fora da faixa especificada.	Verifique se a entrada aceita PNP, revise a parametrização da saída e meça a alimentação, que deve estar entre 18...32 V DC.
O mestre não identifica o sensor via IO-Link.	A comunicação pode não estar configurada para IO-Link 1.1 ou a conexão elétrica pode não seguir a atribuição indicada pelo fabricante.	Confirme suporte do mestre a IO-Link 1.1 e confira cabeamento e configuração usando o datasheet do TW2101.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TW2101 em português (Datasheet) Desenho em escala TW2101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TW2101 e para que tipo de medição serve?

É um sensor de temperatura infravermelho para medição sem contato na faixa de 250...1600 °C. A ficha lista aplicações como metais, vidro fundido, cerâmica e tratamento térmico.

Ele pode se comunicar com um mestre IO-Link?

Sim. O TW2101 informa interface IO-Link revisão 1.1 e padrão SDCI IEC 61131-9; confirme também a compatibilidade do mestre e a ligação elétrica.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não lista outros acessórios incluídos.

Serve para medir temperaturas abaixo de 250 °C ou acima de 1600 °C?

Não, esses valores ficam fora da faixa de medição especificada. Para essas temperaturas, selecione uma solução com faixa compatível.

Posso usar este sensor em um processo que exige conexão mecânica diferente de M30 x 1,5?

A conexão indicada é rosca M30 x 1,5. A ficha não especifica outra conexão mecânica nem um adaptador compatível.

A saída analógica está conectada, mas o controlador não mostra a temperatura: o que verifico?

Verifique se a entrada do controlador aceita 4...20 mA, se a ligação segue o datasheet e se a carga do circuito não excede 500 Ω.

A saída PNP não aciona a entrada digital; o sensor está com defeito?

Não necessariamente. Confira primeiro se a entrada aceita PNP, se a saída foi parametrizada corretamente e se a alimentação está entre 18...32 V DC.

Devo comprar o sensor avulso ou um kit de instalação?

A ficha declara uma peça por embalagem e duas porcas de fixação incluídas, sem listar um kit adicional. Verifique os requisitos de cabeamento e montagem do seu projeto antes de definir outros componentes.

Como escolho entre o TW2101 e um sensor de temperatura de contato?

O TW2101 realiza medição infravermelha sem contato e cobre 250...1600 °C. Se a aplicação exigir outra faixa ou uma tecnologia de contato, compare os requisitos do processo com as especificações do sensor alternativo.

Quais cuidados devo seguir na instalação e na ligação?

Respeite a montagem M30 x 1,5, a alimentação de 18...32 V DC e os limites dos sinais usados. Consulte o datasheet para a atribuição dos pinos e o diagrama de ligação antes de energizar.

GLOSSÁRIO TÉCNICO

Infravermelho

Tecnologia de medição de temperatura sem contato que utiliza a radiação infravermelha emitida pelo alvo. (Ref.: tipo de sensor; comprimento de onda 1...1,7 µm)

IO-Link

Interface de comunicação para integração do sensor com um mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Saída PNP

Saída de comutação que fornece sinal conforme a configuração elétrica PNP do sensor. (Ref.: função elétrica PNP; corrente máxima constante 150 mA)

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir a variável medida a uma entrada compatível. (Ref.: corrente da saída analógica 4...20 mA; carga máxima 500 Ω)

IP 65

Grau de proteção declarado para o invólucro; a instalação deve seguir as condições do fabricante. (Ref.: grau de proteção IP 65)
