Sensor de Temperatura Infravermelho IFM TW2002

Pré-visualizar: TW2002 IFM - Sensor Temperatura Infravermelho IFM Para forjas e metais 500-2500°C IO-Link M30

TW2002 IFM - Sensor Temperatura Infravermelho IFM Para forjas e metais 500-2500°C IO-Link M30

Imagem meramente ilustrativa

R$ 16.702,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TW2002
EAN: 4021179278577
NCM do produto: 90251990

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "TW2002 IFM - Sensor Temperatura Infravermelho IFM Para forjas e metais 500-2500°C IO-Link M30"

Destaques do Produto

Faixa de medição

500...2500 °C

Tecnologia

Infravermelho, medição sem contato

Conexão de processo

M30 x 1,5

Sinal analógico

4...20 mA

Comunicação

IO-Link 1.1

Conexão elétrica

1 x M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

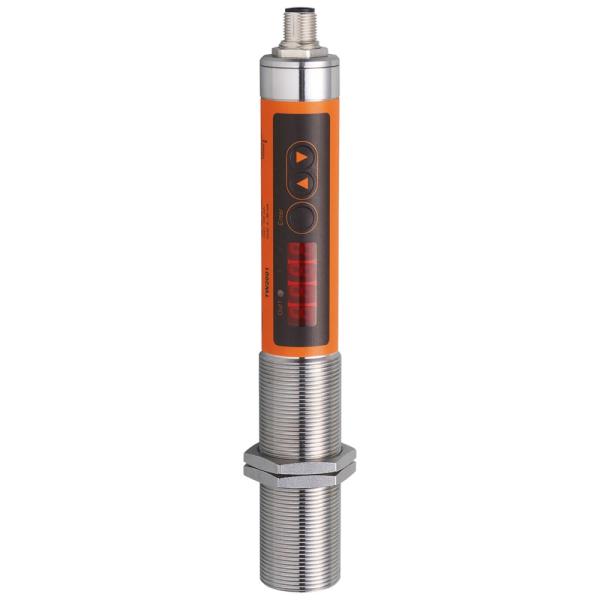

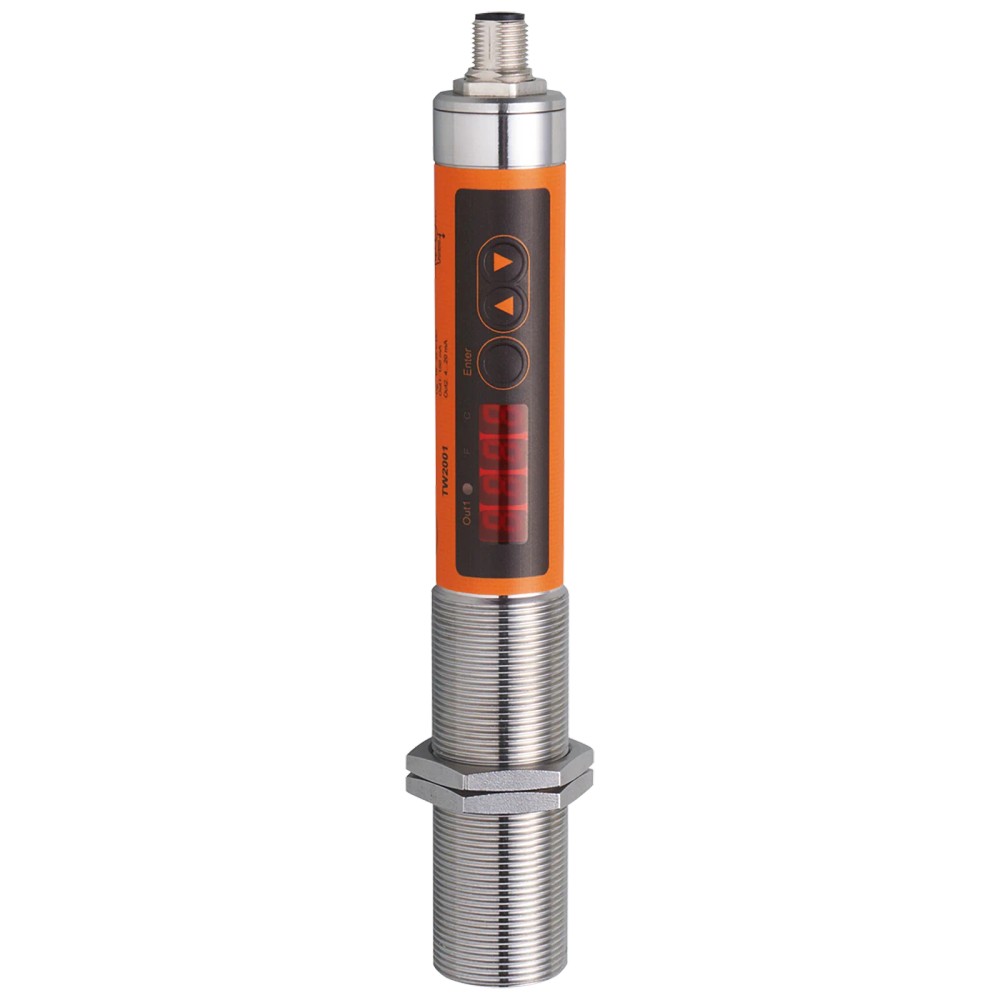

Sobre o Sensor de Temperatura Infravermelho IFM TW2002, 500...2500 °C, IO-Link, M30

O IFM TW2002 é um sensor de temperatura infravermelho para medição sem contato em processos de alta temperatura. É indicado para aplicações como metais, forjas, vidro fundido, grafite, cerâmica, sinterização e tratamento térmico. Mede de 500 a 2500 °C e oferece comunicação IO-Link, saída analógica de 4...20 mA e saída de comutação PNP configurável.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	TW2002
Tecnologia de medição	Infravermelho
Faixa de medição	500...2500 °C
Conexão de processo	Rosca M30 x 1,5
Comprimento	214 mm
Saídas	1 saída digital PNP e 1 saída analógica; configuráveis
Sinal analógico	4...20 mA
Comunicação	IO-Link 1.1
Alimentação	18...32 V DC
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição infravermelha sem contato em metais e processos de forja dentro da faixa de 500...2500 °C.
Aplicações indicadas na ficha: vidro fundido, grafite, cerâmica, sinterização, tratamento térmico e cilindros.
Instalações que utilizem saída analógica 4...20 mA, saída de comutação PNP ou IO-Link, respeitando os requisitos elétricos do sensor.

⚠ Considere outro se precisa de:

Não selecionar para medir temperaturas abaixo de 500 °C ou acima de 2500 °C.
Não utilizar quando a aplicação exigir medição por contato: este é um sensor infravermelho.
Não presumir compatibilidade com interfaces, conectores ou protocolos diferentes dos especificados; validar a integração elétrica e de comunicação com o equipamento receptor.

APLICAÇÕES E USO

Aplicação documentada: medição infravermelha de metais e forjas, na faixa especificada de 500...2500 °C; verificar as condições ópticas e de montagem no datasheet.
Aplicações documentadas pelo fabricante incluem vidro fundido, grafite, cerâmica, sinterização, tratamento térmico e cilindros; a adequação depende de o alvo e as condições do processo estarem dentro dos limites do sensor.
A temperatura ambiente especificada é 0...65 °C. Não extrapolar esse limite para a temperatura do alvo; são grandezas diferentes.
A medição é sem contato. Distância, campo de visão e alinhamento devem ser definidos com base nas informações de instalação do fabricante, não disponíveis nos dados fornecidos.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura Infravermelho IFM TW2002, 500...2500 °C, IO-Link, M30, verifique estes pontos:

Escolha o TW2002 quando

A temperatura-alvo estiver entre 500 e 2500 °C, a aplicação permitir medição infravermelha sem contato e a instalação puder utilizar conexão M30 x 1,5 e alimentação de 18...32 V DC.

Considere outra opção quando

A faixa necessária estiver fora de 500...2500 °C ou o processo exigir um princípio de medição diferente do infravermelho. Confirme no datasheet do fabricante os requisitos ópticos e de instalação específicos da aplicação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura infravermelho	Princípio de medição indicado pelo fabricante.
Código do produto / SKU / Part Number	TW2002	Identificação do modelo.
GTIN	4021179278577	Identificador comercial informado na ficha.
Marca	IFM	Fabricante informado no anúncio.
Aplicações indicadas	Temperaturas da ocasião; vidro fundido; grafite; cerâmica; metais; forjas; sinterização; tratamento térmico; cilindros	Usos listados nos dados do produto.

Faixa de medição e óptica
Faixa de medição	500...2500 °C / 932...4532 °F	Intervalo de temperatura medido.
Faixa do ponto de comutação SP	502...2500 °C / 936...4532 °F	Faixa ajustável especificada para o ponto de comutação.
Faixa do ponto de comutação e retorno rP	500...2498 °C / 932...4528 °F	Intervalo informado para o ponto de retorno.
Comprimento de onda	0,78...1,06 µm	Faixa espectral especificada.
Ponto inicial do sinal analógico	500...2100 °C / 932...3812 °F	Limites configuráveis informados para o início da escala analógica.
Ponto final do sinal analógico	900...2500 °C / 1652...4532 °F	Limites configuráveis informados para o final da escala analógica.

Precisão e resolução
Precisão	< ±0,3 % do valor de medição; pelo menos 4 K (grau de emissão = 1, T = 23 °C)	Condição de referência declarada pelo fabricante.
Repetibilidade	1 K	Valor de repetibilidade informado.
Resolução do display	1 K	Resolução de indicação.
Resolução da saída de comutação	1 K	Resolução especificada para a saída de comutação.
Resolução da saída analógica	0,2 K; +0,03 % da margem de medição ajustada	Resolução especificada para a saída analógica.

Alimentação e dados elétricos
Tensão de operação	18...32 V DC (para SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado pelo fabricante.
Classe de proteção elétrica	III	Classificação de proteção especificada.
Carga máxima	500 Ω	Limite de carga informado para a saída.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção indicado para as saídas.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite elétrico informado para a saída.
Corrente constante máxima da saída de comutação DC	150 mA	Limite de corrente informado.
Resistência de isolamento mínima	100 MΩ (50 V DC)	Condição de ensaio indicada na ficha.

Saídas e sinais
Quantidade de saídas digitais	1	Número de saídas digitais especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Saídas totais	2	Total informado para as saídas.
Função elétrica	PNP	Tipo de saída de comutação.
Corrente da saída analógica	4...20 mA	Sinal analógico disponível.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link (configuráveis)	Sinais indicados como configuráveis.
Entrada de teste	Tipo 3 (IEC 61131-2)	Classificação da entrada informada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão da interface.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Velocidade de transferência especificada.
Padrão SDCI	IEC 61131-9	Norma de referência informada.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado para comunicação.
Device ID	718	Identificador do dispositivo informado.

Tempos de reação
Tempo de resposta	2 ms (T > 900 °C)	Condição de temperatura indicada pelo fabricante.
Retardo de prontidão	< 1 s	Tempo até prontidão informado.

Condições ambientais e proteção
Grau de proteção	IP 65	Grau de proteção declarado.
Temperatura ambiente	0...65 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	-20...80 °C	Faixa de armazenamento especificada.
Umidade relativa máxima	95 % sem condensação	Limite ambiental informado.
Resistência a choques	DIN EN 60068-2-27; 30 g (11 ms)	Norma e condição de ensaio especificadas.
Resistência a vibrações	DIN EN 60068-2-6; 5 g (10...2000 Hz)	Norma e faixa de frequência de ensaio especificadas.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética informadas.

Dados mecânicos e materiais
Dimensões e rosca	M30 x 1,5 / L = 214 mm	Dimensão mecânica indicada no anúncio.
Construção	Forma construtiva de roscas	Tipo construtivo informado.
Material da bucha rosqueada	1.4305 (aço inoxidável / 303)	Material especificado para a bucha.
Material do painel de comando	Poliéster	Material especificado para o painel.
Material do protetor frontal	Vidro óptico temperado	Material especificado para a proteção frontal.
Conexão elétrica	1 x M12	Conector elétrico indicado.
Peso	455,5 g	Peso informado no conjunto de dados do catálogo.
MTTF	74 anos	Valor informado na ficha; não representa garantia.

Display e elementos de operação
Display de valores de medição	LED de 7 segmentos, 4 dígitos	Tipo e resolução física de indicação informados.
Display de funções	LED de 7 segmentos, 4 dígitos	Indicação de funções informada.
Unidade do display	2 x LED amarelo	Indicadores especificados.
Status de chaveamento	1 x LED amarelo	Indicador de estado da saída.
Elementos operacionais	3 botões	Comandos locais indicados.
Ajuste do ponto de comutação	Botões de programação	Método de ajuste especificado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 (38,4 kBaud); SDCI conforme IEC 61131-9.

• Saída analógica 4...20 mA.

• Saída de comutação PNP configurável.

Conexões

Elétrica 1 x M12. Alimentação de 18...32 V DC para SELV/PELV. Verificar pinagem e ligação no datasheet do fabricante antes de energizar.

Processo Rosca M30 x 1,5; comprimento de 214 mm. Esta é a conexão mecânica de processo e não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 18...32 V DC e entrada analógica compatível com 4...20 mA	✓	O sensor especifica alimentação de 18...32 V DC e saída analógica de 4...20 mA; verificar carga máxima de 500 Ω.
Controlador ou mestre com suporte a IO-Link 1.1 e COM2	✓	A interface especificada é IO-Link 1.1, com transferência COM2 a 38,4 kBaud.
Instalação que requer rosca de processo diferente de M30 x 1,5	✗	A conexão mecânica informada para este modelo é M30 x 1,5.
Processo com temperatura-alvo fora de 500...2500 °C	✗	A temperatura-alvo está fora da faixa de medição especificada.
Aplicação que exige medição por contato	✗	O TW2002 é um sensor de temperatura infravermelho, portanto realiza medição sem contato.

INSTALAÇÃO

Como instalar o Sensor de Temperatura Infravermelho IFM TW2002, 500...2500 °C, IO-Link, M30

Confirme que a temperatura do alvo está dentro da faixa de medição do sensor e que a aplicação é compatível com medição infravermelha sem contato.
Verifique a temperatura ambiente de instalação e as condições ambientais especificadas no datasheet.
Confirme a montagem mecânica com rosca M30 x 1,5 e o comprimento de 214 mm; respeite os requisitos de instalação indicados pelo fabricante.
Conecte o cabo compatível ao conector elétrico M12 e consulte o esquema de ligação do datasheet para identificar os pinos.
Alimente o sensor com 18...32 V DC em circuito SELV/PELV e confirme que a carga da saída respeita o limite especificado.
Configure e valide a saída necessária — PNP, 4...20 mA ou IO-Link — antes de colocar o processo em operação.

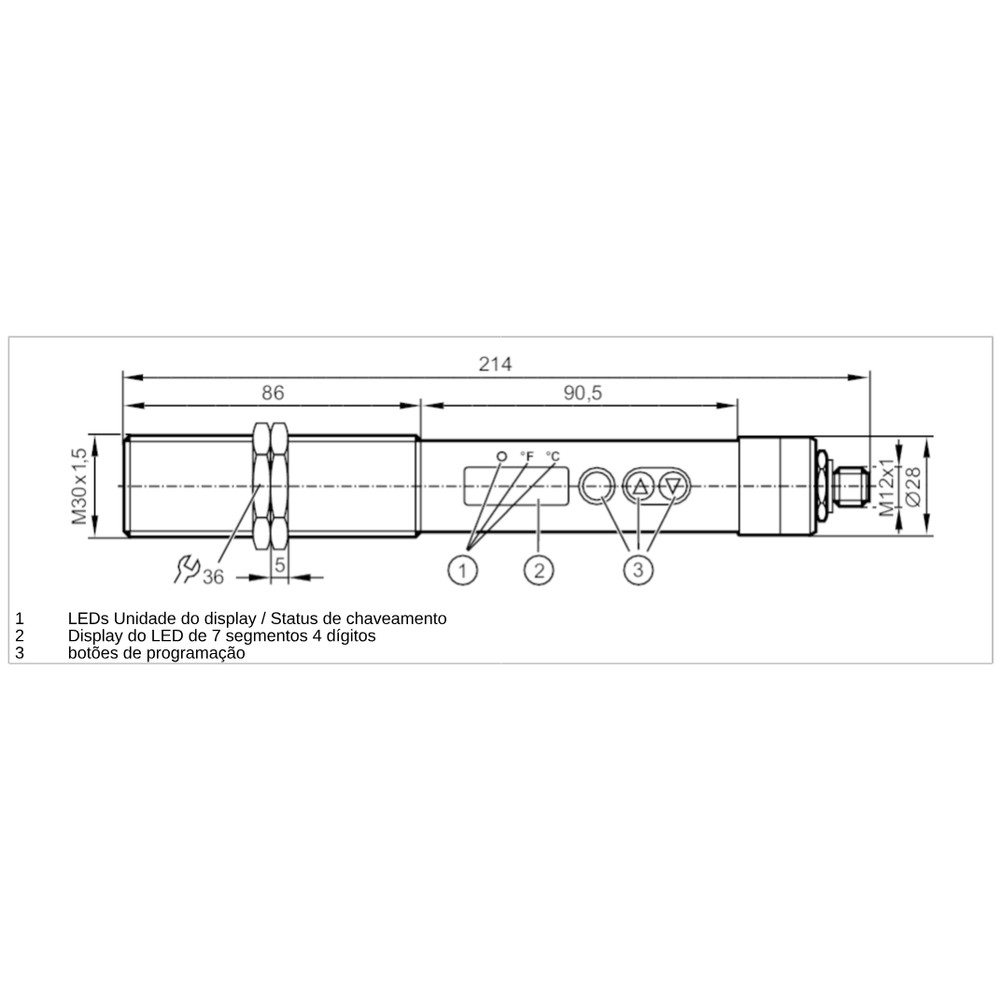

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação incluídas.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura aparece fora do esperado ou não acompanha a temperatura do processo.	A temperatura do alvo pode estar fora da faixa de medição, ou as condições de medição e configuração podem não corresponder à aplicação.	Compare a temperatura esperada com a faixa de 500...2500 °C e revise a configuração e as condições de instalação conforme o datasheet.
A saída analógica não é recebida corretamente pelo controlador.	A entrada do controlador, a ligação ou a carga do circuito pode não corresponder ao sinal de 4...20 mA ou ao limite de carga especificado.	Confirme que a entrada é compatível com 4...20 mA, verifique a ligação pelo esquema do fabricante e confira a carga, limitada a 500 Ω.
O mestre não detecta o sensor por IO-Link.	O mestre, a configuração da porta ou a comunicação podem não estar ajustados para IO-Link 1.1 e COM2.	Confirme suporte do mestre à revisão 1.1 e COM2 a 38,4 kBaud e verifique a conexão elétrica conforme o datasheet.
A saída de comutação não muda de estado no ponto esperado.	O ponto de comutação ou retorno pode não estar configurado como esperado, ou a carga pode exceder os limites da saída.	Revise os ajustes pelos botões de programação e confirme que a corrente constante da saída não excede 150 mA e que a queda de tensão está dentro do limite especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TW2002 em português (Datasheet) Desenho em escala TW2002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TW2002 e para que tipo de processo serve?

É um sensor de temperatura infravermelho para medição sem contato. A ficha lista aplicações como metais, forjas, vidro fundido, grafite, cerâmica, sinterização, tratamento térmico e cilindros.

O que acompanha o sensor?

A ficha informa a inclusão de duas porcas de fixação. Não há outros acessórios listados nos dados fornecidos.

O TW2002 serve para medir temperaturas abaixo de 500 °C?

Não, a faixa de medição especificada começa em 500 °C. Para temperaturas inferiores, selecione um modelo cuja faixa cubra o processo.

Posso usar este modelo em uma instalação que exige rosca diferente de M30 x 1,5?

A conexão mecânica especificada para o TW2002 é M30 x 1,5. Se a instalação exigir outra rosca, confirme a possibilidade de adaptação mecânica antes da compra.

O que verificar se o valor medido parece incorreto?

Verifique primeiro se a temperatura está entre 500 e 2500 °C e revise as condições e configurações de medição indicadas no datasheet. A ficha fornecida não especifica distância ou campo de visão.

Por que o controlador não recebe o sinal de 4...20 mA?

Confira se a entrada do controlador aceita 4...20 mA, se a ligação segue o esquema do fabricante e se a carga não ultrapassa 500 Ω. Verifique também a alimentação do sensor.

Quando escolher a saída analógica em vez de IO-Link?

Use a saída analógica quando a entrada do sistema for compatível com 4...20 mA. Escolha IO-Link quando o mestre suportar IO-Link 1.1 e COM2; confirme a arquitetura e configuração do controlador.

Este sensor mede por contato ou por infravermelho?

O TW2002 mede por infravermelho, sem contato com o alvo. Se o processo exigir medição por contato, selecione um sensor com esse princípio de medição.

Como faço a ligação elétrica do TW2002?

A conexão elétrica é por 1 x M12, com alimentação de 18...32 V DC. Consulte o esquema no datasheet antes de conectar, pois a pinagem não está detalhada nos dados resumidos.

É possível ajustar o ponto de comutação no próprio sensor?

Sim, o ajuste é feito pelos botões de programação indicados na ficha. Consulte o datasheet para os procedimentos e limites de configuração.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital do sensor, especificada na revisão 1.1. (Ref.: interface de comunicação)

PNP

Tipo elétrico da saída de comutação informado para o sensor. (Ref.: função elétrica)

4...20 mA

Sinal analógico de corrente disponibilizado para transmissão da medição. (Ref.: corrente da saída analógica)

M30 x 1,5

Especificação da rosca mecânica de montagem do sensor. (Ref.: designação da rosca)

IP 65

Grau de proteção declarado para o invólucro; a ficha fornecida não detalha condições adicionais de instalação. (Ref.: grau de proteção)
