Sensor de Temperatura IFM TT9281

Pré-visualizar: TT9281 IFM - Sensor de Temperatura IFM Monitoramento de Fluidos Pt100 50mm -40 a 150°C

TT9281 IFM - Sensor de Temperatura IFM Monitoramento de Fluidos Pt100 50mm -40 a 150°C

Imagem meramente ilustrativa

R$ 1.006,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT9281
EAN: 4021179262767
NCM do produto: 85332190

Destaques do Produto Elemento de medição 1...mais

Fechar menu

Saiba mais sobre: "TT9281 IFM - Sensor de Temperatura IFM Monitoramento de Fluidos Pt100 50mm -40 a 150°C"

Destaques do Produto

Elemento de medição

1 x Pt100, classe A

Faixa de temperatura

-40 a 150 °C

Comprimento de instalação

50 mm

Conexão elétrica

M12, codificação A, 4 contatos

Fixação de processo

Adaptação Ø 6 mm

Pressão máxima especificada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

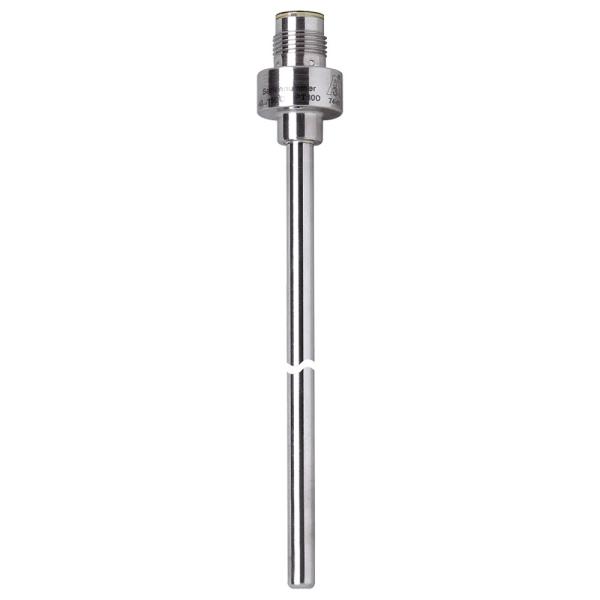

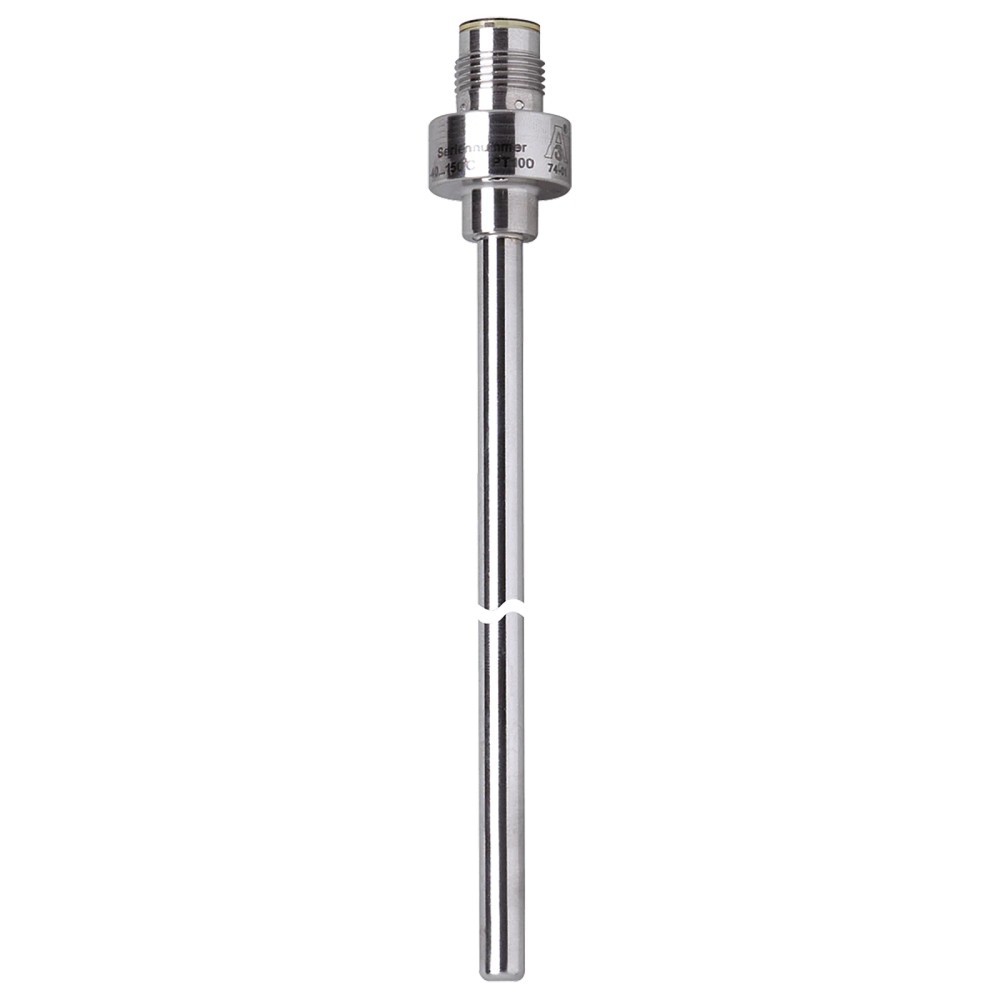

Sobre o Sensor de temperatura IFM TT9281, Pt100 classe A, comprimento de instalação de 50 mm, faixa de -40 a 150 °C, conexão M12

O IFM TT9281 é um sensor de temperatura Pt100 destinado à conexão a unidades de avaliação, para medição em fluidos líquidos e gasosos. Possui elemento Pt100 classe A conforme DIN EN 60751, comprimento de instalação de 50 mm e faixa de medição de -40 a 150 °C. Sua resistência à pressão especificada é de 160 bar, e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Comprimento de instalação	50 mm
Resistência à pressão	160 bar / 16 MPa
Conexão elétrica	M12, codificação A, 4 contatos banhados a ouro
Conexão de processo	Adaptação de fixação Ø 6 mm
Materiais em contato com o fluido	Aço inoxidável 1.4404 / 316L
Proteção	IP 68 e IP 69K
Tempo de resposta T05 / T09	1 s / 3 s
Profundidade mínima de imersão	15 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos, com conexão a uma unidade de avaliação compatível com o elemento Pt100.
Instalações que aceitem comprimento de instalação de 50 mm, adaptação de fixação Ø 6 mm e pressão dentro do limite especificado de 160 bar.
Aplicações em que os materiais em contato com o fluido, aço inoxidável 1.4404 / 316L, sejam compatíveis com o processo.

⚠ Considere outro se precisa de:

Não selecionar quando a temperatura de processo ultrapassar a faixa especificada de -40 a 150 °C.
Não utilizar em condições de pressão acima de 160 bar.
Não presumir compatibilidade com uma entrada eletrônica específica sem confirmar que a unidade de avaliação aceita sensor Pt100 e a ligação correspondente.
Não usar se a instalação exigir dimensões ou conexão de processo diferentes de 50 mm de comprimento de instalação e adaptação Ø 6 mm.

APLICAÇÕES E USO

Medição de temperatura em fluidos líquidos, usando a faixa de processo especificada de -40 a 150 °C e verificando a compatibilidade do fluido com o aço inoxidável 316L.
Medição de temperatura em fluidos gasosos dentro da faixa especificada, desde que a instalação use a conexão de processo adequada e uma unidade de avaliação compatível com Pt100.
Instalação em ponto de medição que aceite comprimento de instalação de 50 mm, diâmetro de fixação de 6 mm e profundidade mínima de imersão de 15 mm.
Aplicações sujeitas a pressão de até 160 bar, observando que a ficha ressalva que os valores de segurança se aplicam à água; validar as condições reais do processo antes de especificar.
As aplicações citadas decorrem da faixa, do elemento e dos fluidos indicados na ficha; não há um setor industrial ou fluido químico específico declarado.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TT9281, Pt100 classe A, comprimento de instalação de 50 mm, faixa de -40 a 150 °C, conexão M12, verifique estes pontos:

Escolha o TT9281

Quando a aplicação exigir elemento Pt100 classe A, faixa de -40 a 150 °C, comprimento de instalação de 50 mm e fixação Ø 6 mm, respeitando a pressão máxima especificada de 160 bar.

Verifique a unidade de avaliação

O sensor é destinado à conexão a unidades de avaliação. Confirme que a entrada aceita Pt100 e que a configuração elétrica é compatível com o sensor antes da instalação.

Busque outra configuração

Considere outro sensor se a faixa de temperatura, o comprimento de instalação, a adaptação de fixação ou a pressão necessária estiver fora dos valores informados para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Aplicação e elemento de medição
Tipo de produto	Sensor de temperatura	Classificação do produto.
Área de aplicação	Fluidos líquidos e gasosos	Aplicação indicada no contexto do produto.
Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751	Tipo de elemento e padrão de referência informados.
Uso previsto	Conexão a unidades de avaliação	O sensor é destinado à conexão a uma unidade de avaliação.

Faixa de medição e precisão
Alcance de medição	-40 a 150 °C / -40 a 302 °F	Faixa de medição especificada.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada para a temperatura t.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Valores especificados de acordo com DIN EN 60751.

Conexões e instalação de processo
Conexão de processo	Adaptação de fixação Ø 6 mm	Dimensão da adaptação de fixação.
Comprimento de instalação EL	50 mm	Comprimento de instalação especificado.
Comprimento da sonda L	50 mm	Comprimento de sonda informado.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Profundidade mínima de imersão	15 mm	Limite mínimo de imersão indicado na ficha.

Dados elétricos e conexão
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Tipo de conexão e característica dos contatos informados.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Tensão de serviço	Supply class 2 conforme cULus	Observação de tensão de serviço indicada no contexto; tensão nominal numérica não informada.
Unidade de avaliação	Conexão a unidades de avaliação	Compatibilidade com modelo específico não informada; verificar entrada Pt100 e ligação.

Limites de processo e materiais
Resistência à pressão	160 bar / 16 MPa	Limite de pressão especificado; a observação de segurança informa que os valores se aplicam à água.
Materiais em contato com o fluido	1.4404, aço inoxidável 316L	Material das partes em contato com o fluido; verificar compatibilidade química com o processo.
Invólucro	Cilíndrico	Formato do invólucro informado.
Dimensões	Ø 6 mm / L = 74 mm	Dimensões gerais indicadas na ficha; não confundir L com o comprimento de instalação.

Condições ambientais e proteção
Proteção IP	IP 68; IP 69K	Graus de proteção informados na ficha.
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente indicados.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento especificada.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (10 a 2000 Hz)	Condição de ensaio indicada.

Dados mecânicos e comerciais do produto
Peso	31,5 g	Peso informado no catálogo; o valor alternativo da variante não foi usado por divergência de unidade.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos M12.
MTTF	22831 anos	Valor declarado no conjunto de dados do catálogo; consultar a documentação do fabricante para as condições de referência.
SKU / Part number	TT9281	Identificação do modelo.
GTIN	4021179262767	Identificação comercial informada.
NCM	8533.21.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt100; o produto não tem protocolo de comunicação digital informado.

• Conexão a unidades de avaliação compatíveis com Pt100; o tipo ou modelo de unidade não está especificado na ficha.

Conexões

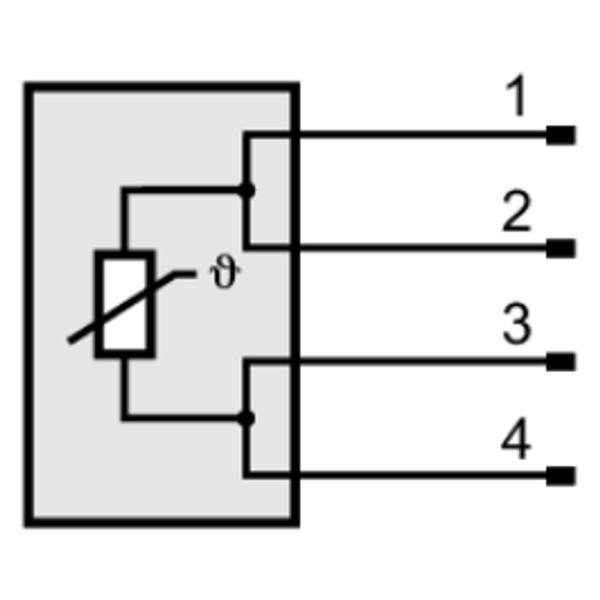

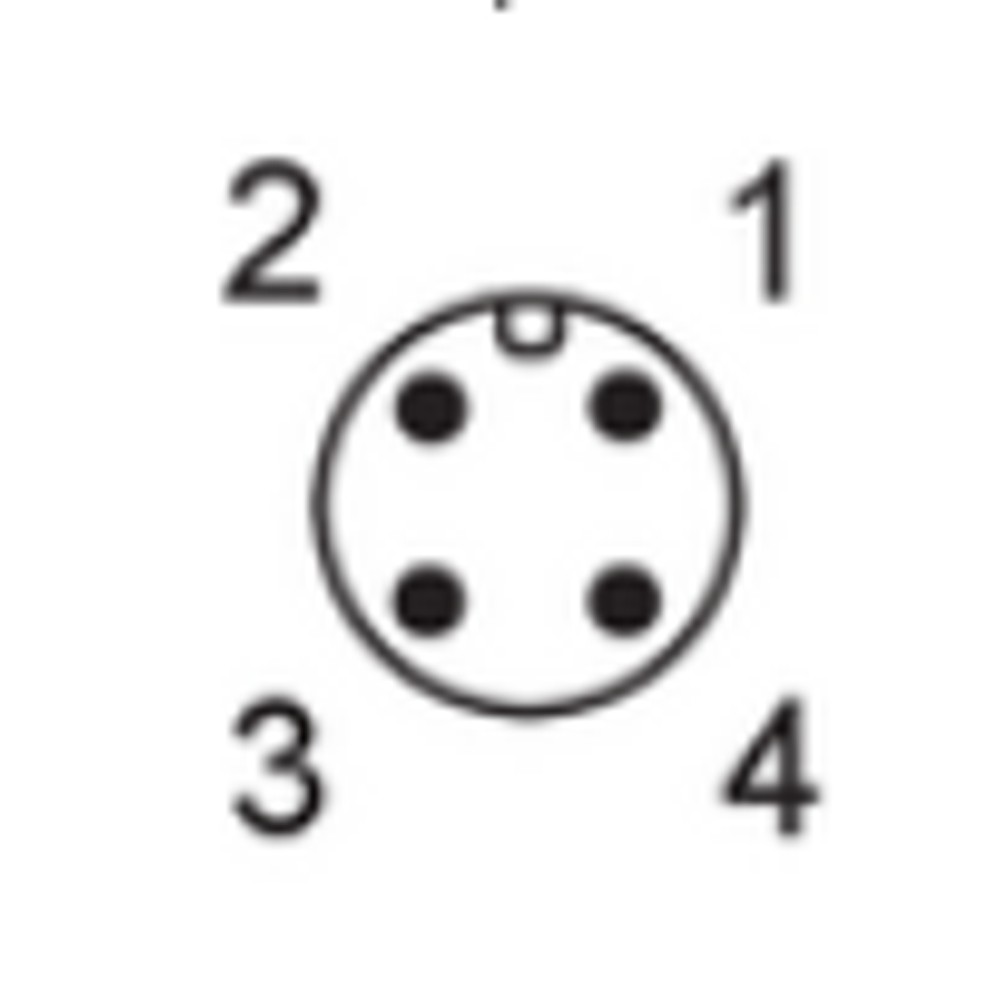

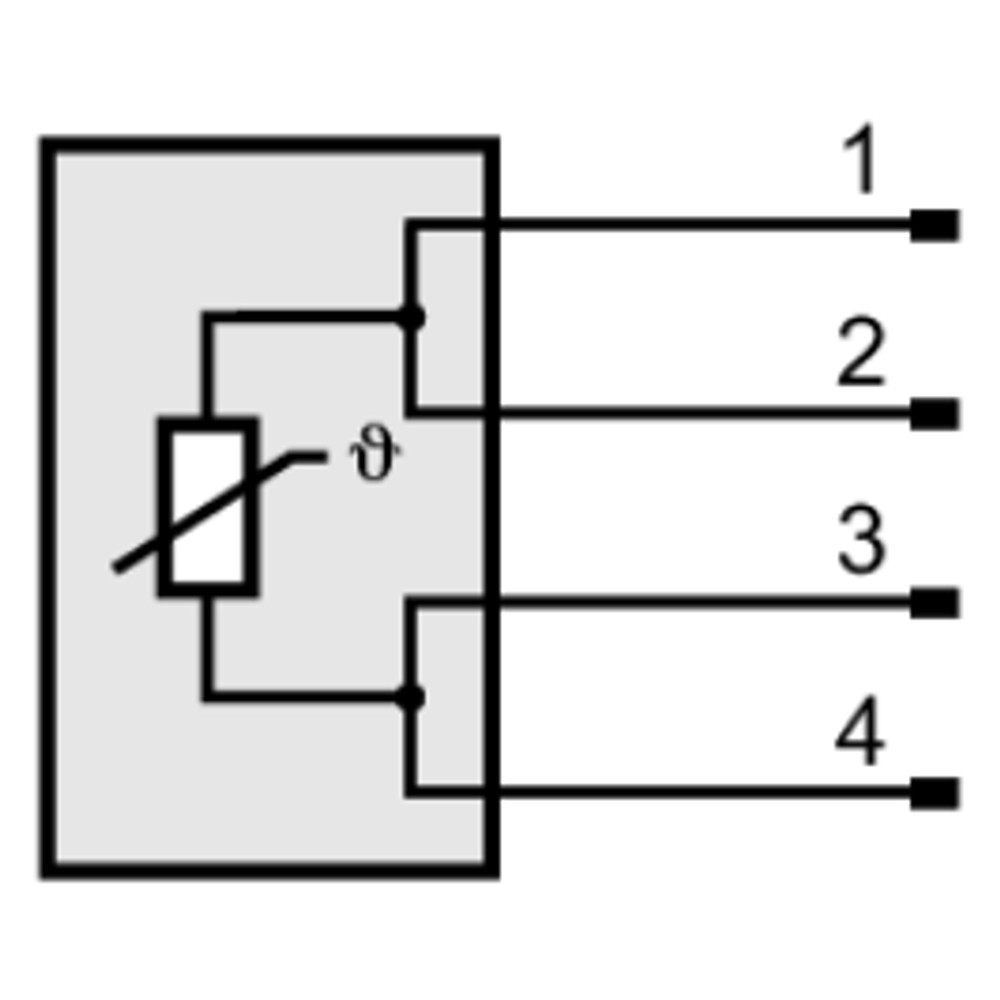

Elétrica Conexão M12, codificação A, com 4 contatos banhados a ouro. Confirmar no datasheet a atribuição dos contatos e a ligação requerida pela unidade de avaliação; não há protocolo digital especificado.

Processo Adaptação de fixação Ø 6 mm; comprimento de instalação de 50 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100 e ligação elétrica confirmada no datasheet	✓	O TT9281 tem elemento de medição 1 x Pt100 e é destinado à conexão a unidades de avaliação.
Entrada de avaliação que não aceite sensor Pt100	✗	O elemento especificado é Pt100; a ficha não informa compatibilidade com outros tipos de entrada.
Instalação com adaptação de fixação Ø 6 mm e comprimento de instalação de 50 mm	✓	Essas dimensões correspondem à conexão de processo e ao comprimento de instalação informados.
Processo com temperatura fora de -40 a 150 °C	✗	A condição está fora da faixa de medição especificada.
Processo com pressão acima de 160 bar	✗	A pressão excede a resistência à pressão especificada para o sensor.
Processo com fluido incompatível com aço inoxidável 1.4404 / 316L	✗	Esse material é informado para as partes em contato com o fluido; a compatibilidade química deve ser verificada para o fluido real.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TT9281, Pt100 classe A, comprimento de instalação de 50 mm, faixa de -40 a 150 °C, conexão M12

Confirme que a faixa de temperatura e a pressão do processo estão dentro dos limites especificados para o sensor.
Verifique a compatibilidade química do fluido com o aço inoxidável 1.4404 / 316L.
Confira se a instalação aceita a adaptação de fixação Ø 6 mm e o comprimento de instalação de 50 mm.
Garanta que a profundidade de imersão seja de pelo menos 15 mm.
Conecte o M12 à unidade de avaliação somente após confirmar que ela aceita Pt100 e a atribuição dos contatos conforme o datasheet.
Após a montagem, verifique a vedação e confirme a leitura na unidade de avaliação; não aplique condições de pressão ou temperatura fora dos limites especificados.

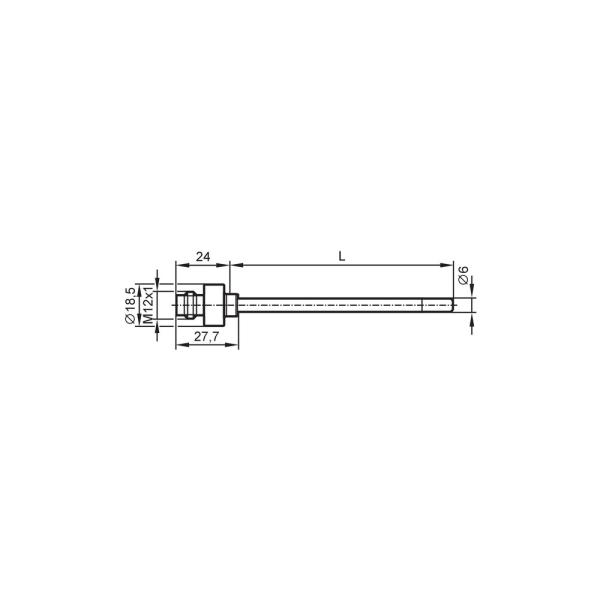

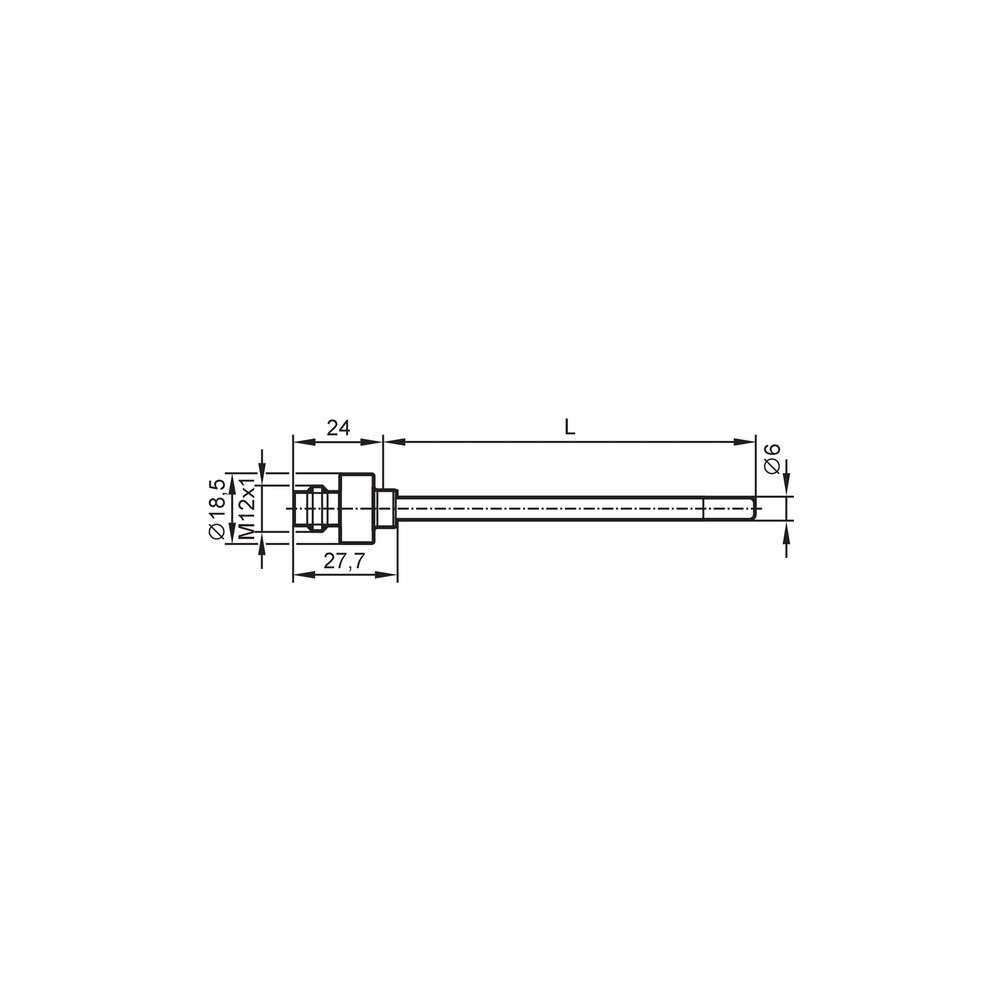

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Conexão elétrica interrompida, ligação incorreta ou entrada da unidade incompatível com Pt100.	Confira o assentamento do conector M12, a continuidade da ligação e se a entrada está configurada para Pt100; consulte o datasheet para a atribuição dos contatos.
A leitura diverge do processo ou oscila.	Imersão inferior ao mínimo especificado ou instalação em ponto que não representa a temperatura do fluido.	Verifique se a profundidade de imersão é de pelo menos 15 mm e se a sonda está posicionada no fluido medido.
O sensor apresenta falha após exposição ao processo.	Temperatura ou pressão acima dos limites especificados, ou incompatibilidade do fluido com o material em contato.	Compare as condições registradas do processo com a faixa de -40 a 150 °C e a pressão máxima de 160 bar; avalie também a compatibilidade do fluido com o aço inoxidável 316L.
A indicação responde mais lentamente do que o esperado.	Condição de instalação ou de medição diferente das condições de referência do tempo dinâmico informado.	Confira o posicionamento e a imersão da sonda e compare a resposta observada com os valores T05/T09 do datasheet, sem presumir condições de ensaio diferentes das especificadas.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TT9281 em português (Datasheet) Desenho em escala IFM TT9281 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TT9281 e para que serve?

É um sensor de temperatura com elemento Pt100 classe A, destinado à conexão a unidades de avaliação. A ficha indica aplicação em fluidos líquidos e gasosos.

Quais são a faixa de medição e a classe do elemento?

A faixa é de -40 a 150 °C, e o elemento é 1 x Pt100 classe A conforme DIN EN 60751.

O TT9281 vem com unidade de avaliação ou cabo?

A ficha informa uma peça por embalagem e não lista unidade de avaliação nem cabo como itens incluídos. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Este sensor funciona com qualquer entrada de temperatura?

Não é possível afirmar compatibilidade universal: o TT9281 usa Pt100. Confirme que a unidade de avaliação aceita Pt100 e que a ligação elétrica é compatível.

Ele pode medir acima de 150 °C ou trabalhar acima de 160 bar?

Não, esses valores excedem os limites especificados: a faixa termina em 150 °C e a resistência à pressão informada é de 160 bar. A ficha ressalva que os valores de segurança se aplicam à água.

O sensor serve para fluidos incompatíveis com aço inoxidável 316L?

A ficha identifica aço inoxidável 1.4404 / 316L como material em contato com o fluido. Se o fluido for incompatível com esse material, este modelo não atende a essa exigência de material.

O que verificar se a unidade não mostra a temperatura?

Verifique o conector M12, a continuidade da ligação e se a entrada da unidade está configurada para Pt100. Consulte o datasheet para confirmar a atribuição dos contatos.

O que pode causar uma leitura instável ou diferente do processo?

Imersão insuficiente ou posicionamento inadequado da sonda podem afetar a medição. Confira a profundidade mínima de imersão de 15 mm e a posição no fluido.

Devo escolher este sensor ou outro modelo?

Escolha o TT9281 quando forem adequados o elemento Pt100 classe A, a faixa de -40 a 150 °C, a instalação de 50 mm e a fixação Ø 6 mm. Procure outra configuração se algum desses requisitos ou o limite de pressão não atender ao processo.

Que cuidado é necessário durante a instalação?

Confirme dimensões, profundidade de imersão e compatibilidade da unidade de avaliação antes de conectar. A ficha não especifica ferramenta de montagem ou procedimento de manutenção; consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura identificado como Pt100; neste modelo há um elemento de medição.

Classe A

Classe declarada para o elemento Pt100 conforme a norma indicada pelo fabricante.

Comprimento de instalação EL

Comprimento de instalação especificado para posicionar o sensor no ponto de medição.

T05 / T09

Parâmetros de tempo dinâmico de resposta indicados para o sensor.

IP 68 / IP 69K

Graus de proteção informados para o produto; as condições detalhadas de ensaio devem ser consultadas na documentação do fabricante.
