Sensor de Temperatura IFM TT6281

Pré-visualizar: TT6281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 300mm -40 a 150°C

TT6281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 300mm -40 a 150°C

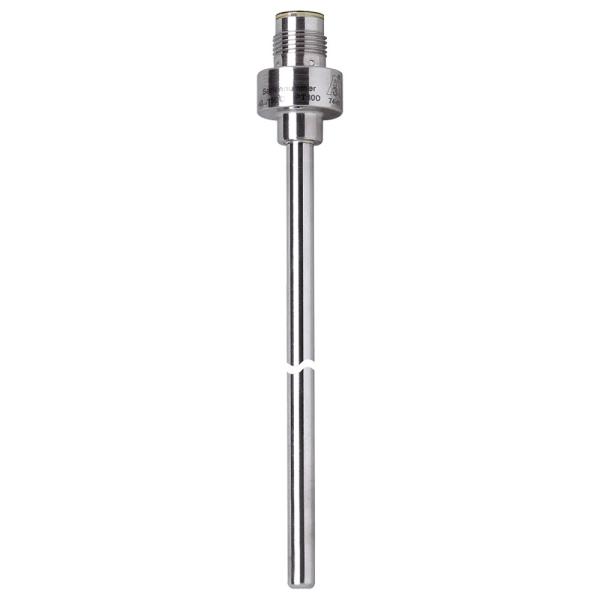

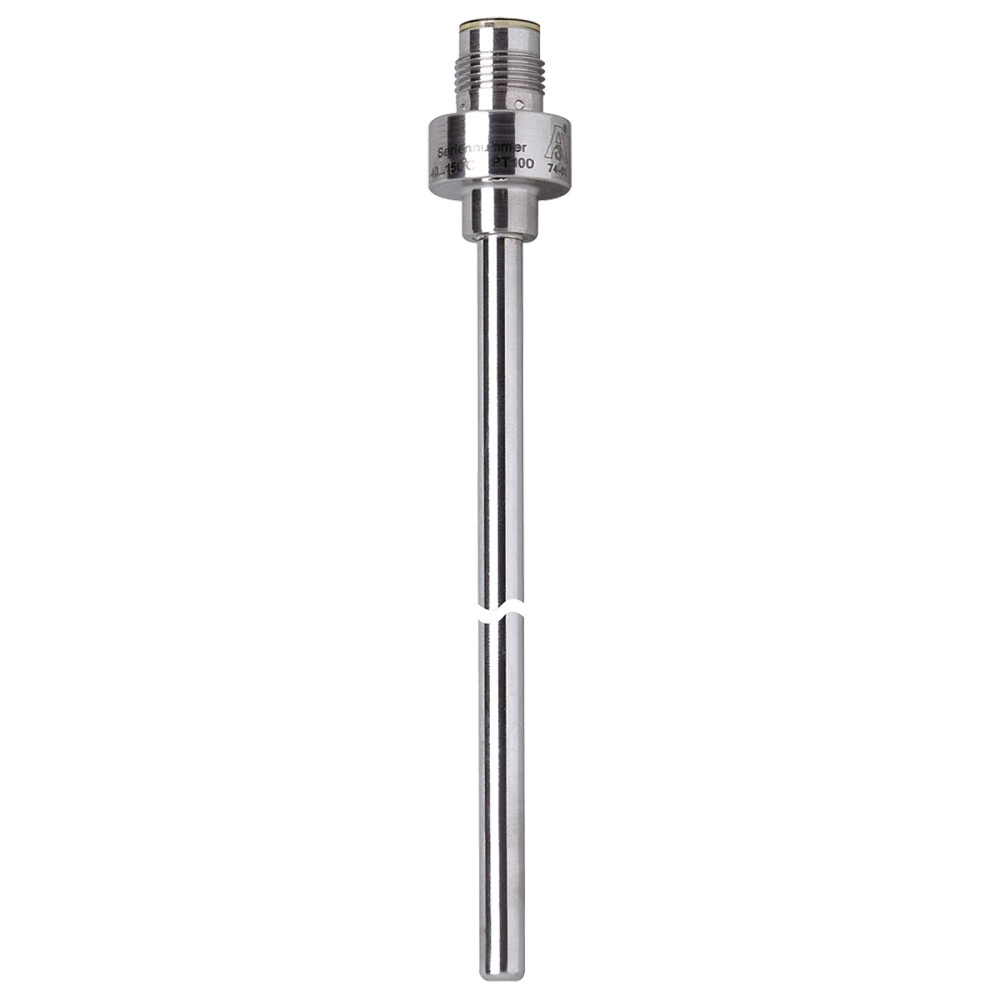

Imagem meramente ilustrativa

R$ 1.195,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT6281
EAN: 4021179289658
NCM do produto: 85332190

Destaques do Produto Comprimento de instalação...mais

Fechar menu

Saiba mais sobre: "TT6281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 300mm -40 a 150°C"

Destaques do Produto

Comprimento de instalação

300 mm

Tipo de Sensor

Pt100 (Classe A)

Conexão Elétrica

M12

Material

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TT6281 IFM - Sensor de Temperatura Pt100, Imersão 300mm, -40 a 150°C

O TT6281 é um sensor de temperatura Pt100 projetado para monitoramento preciso de fluidos líquidos e gasosos em processos industriais. Possui haste de 300 mm, invólucro em aço inoxidável 316L e suporta pressões de até 160 bar. A unidade é certificada com grau de proteção IP68/IP69K, garantindo durabilidade em ambientes rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Elemento Sensor	Pt100
Alcance	-40 a 150 °C
Comprimento	300 mm
Pressão	160 bar
Conector	M12
Material	Aço Inox 316L
Proteção	IP68 / IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de monitoramento de temperatura em linhas hidráulicas e pneumáticas.
Tanques de fluidos industriais (água, óleos compatíveis, gases inertes).
Processos de automação que exigem precisão Classe A conforme DIN EN 60751.
Ambientes sujeitos a lavagem frequente (grau de proteção IP68/IP69K).

⚠ Considere outro se precisa de:

Aplicações com temperatura de processo acima de 150 °C.
Sistemas com pressão superior a 160 bar.
Ambientes com vibrações mecânicas excedendo os limites de 5 g (10-2000 Hz).
Processos com fluídos quimicamente incompatíveis com aço inoxidável 316L (1.4404).

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas hidráulicos industriais.
Controle de processos em tanques de armazenamento de líquidos compatíveis com aço inox 316L.
Medição de temperatura de gases em tubulações industriais dentro da faixa especificada.
Aplicações que exigem alta resistência à corrosão e lavagem sob alta pressão.

COMO ESCOLHER

Antes de comprar o TT6281 IFM - Sensor de Temperatura Pt100, Imersão 300mm, -40 a 150°C, verifique estes pontos:

Quando utilizar o TT6281

Ideal para processos que exigem conformidade com a norma DIN EN 60751, suporte a 160 bar de pressão e necessidade de uma haste de 300 mm para alcance em tanques ou tubulações de maior diâmetro.

Quando buscar outra solução

Considere outros modelos se sua aplicação necessitar de imersão inferior a 300 mm, se a temperatura ultrapassar 150 °C, ou se a pressão do sistema superar os 160 bar nominais.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de medição
Faixa de medição	-40 a 150 °C	Limite de operação térmica
Precisão	± (0,15 K + 0,002 x\|t\|)	Classe A, DIN EN 60751

Dados mecânicos
Material	Aço inoxidável 316L (1.4404)	Contato com fluido
Pressão máxima	160 bar	Limite de resistência
Grau de proteção	IP68 / IP69K	Vedação contra ambiente

Dados elétricos e tempo
Conexão elétrica	M12, 4 pinos	Codificação A, contatos dourados
Tempo de resposta T09	3 s	Resposta dinâmica

COMPATIBILIDADE

Comunicação

• Pt100 (Analógico passivo)

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4, dourado

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de fluidos até 150°C	✓	O sensor está dentro da faixa operacional especificada.
Processos acima de 150°C	✗	Excede o limite térmico do componente.
Ambientes industriais com jatos de água (IP69K)	✓	Certificação IP69K permite exposição direta a lavagem.

INSTALAÇÃO

Como instalar o TT6281 IFM - Sensor de Temperatura Pt100, Imersão 300mm, -40 a 150°C

Verifique se o local de instalação permite uma profundidade de imersão mínima de 15 mm.
Certifique-se de que a conexão de processo de 6 mm está livre de obstruções.
Insira a haste do sensor cuidadosamente no orifício de montagem.
Aperte o mecanismo de fixação de acordo com as especificações de torque para garantir a estanqueidade.
Conecte o cabo M12 ao sensor, alinhando corretamente os pinos codificados.
Verifique a integridade da conexão após o aperto final para evitar entrada de umidade.

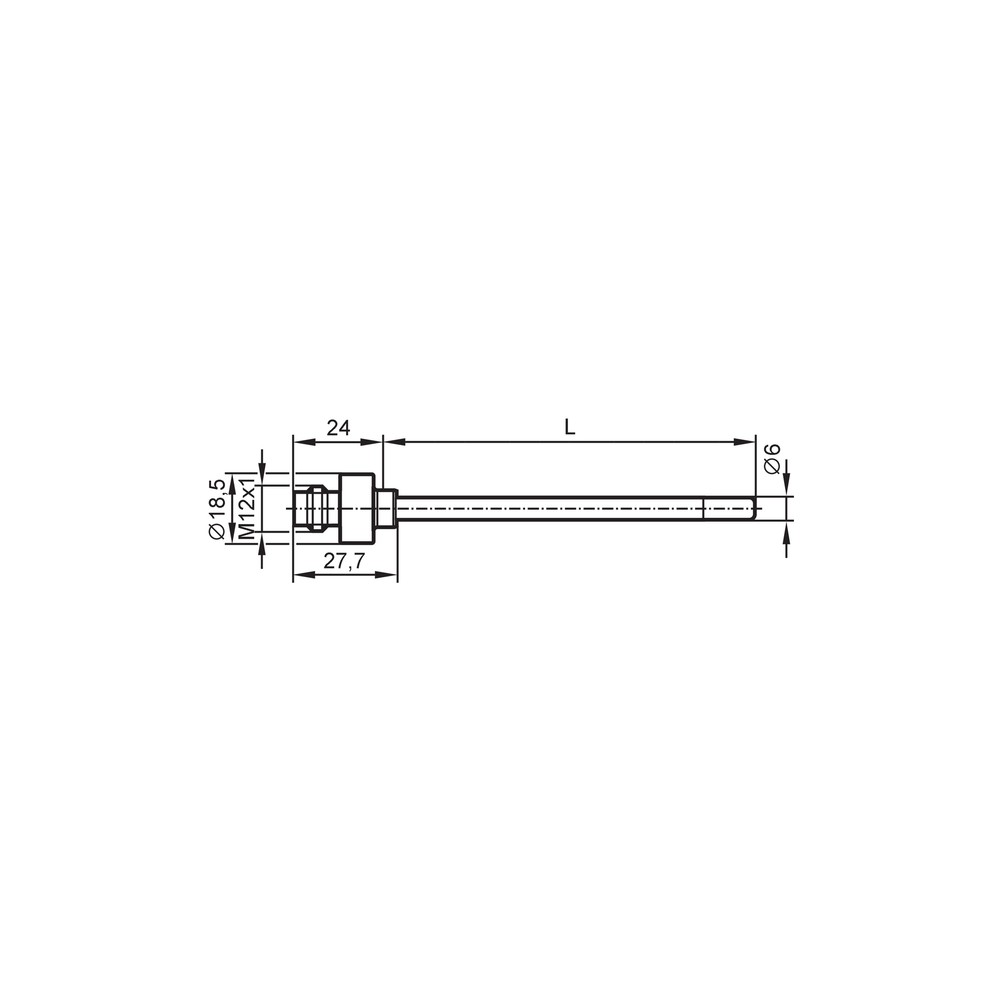

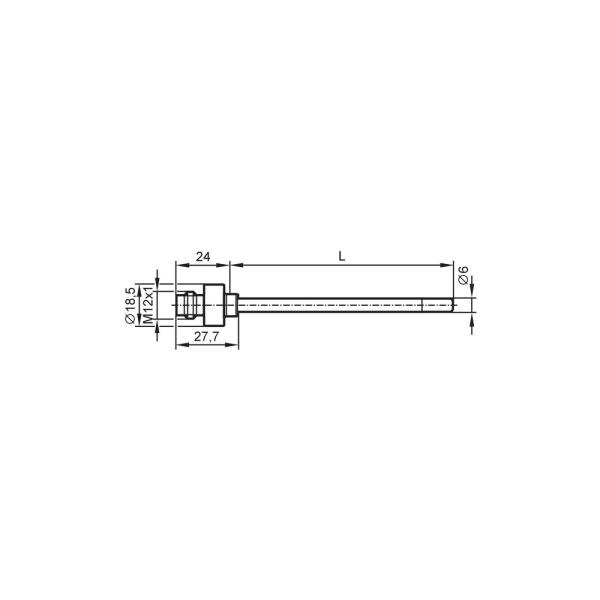

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou interferência de sinal.	Falha na vedação ou aperto do conector M12.	Inspecione a integridade da vedação e reaperto do conector.
Ausência total de sinal ou leitura fora da faixa.	Cabo rompido ou mau contato no pino M12.	Teste de continuidade entre os pinos do conector e o cabo.
Medição imprecisa ou com desvio de calibração.	Profundidade de imersão inferior a 15 mm.	Verifique a profundidade física de imersão do sensor no fluido.
Dano físico aparente na haste ou falha do elemento sensor.	Excesso de pressão ou choque mecânico.	Verifique se a pressão do processo ultrapassou 160 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TT6281 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TT6281 e quais as suas características principais?

O TT6281 é um sensor de temperatura com elemento Pt100 (Classe A) projetado para monitoramento de fluidos líquidos e gasosos, apresentando 300 mm de comprimento de haste.

Como é feita a conexão elétrica e de processo deste sensor?

Ele é compatível com conexões M12 padrão de 4 pinos e requer uma conexão de processo por adaptação de fixação de 6 mm.

Posso usar este sensor em processos com temperaturas acima de 150 °C?

Este sensor não é indicado para aplicações onde a temperatura do processo excede 150 °C, pois pode causar danos irreversíveis ao elemento Pt100.

Existe alguma restrição quanto à pressão do fluido no processo?

Não deve ser aplicado em ambientes com pressões superiores a 160 bar, pois isso compromete a integridade estrutural do invólucro de aço inoxidável.

O que fazer se o sistema não estiver recebendo leitura de temperatura?

O sintoma de ausência de sinal geralmente indica falha no cabeamento ou conector M12 frouxo; verifique a continuidade do cabo e o aperto do conector.

Por que a leitura do sensor apresenta instabilidade ou flutuações?

Leituras instáveis frequentemente resultam de imersão insuficiente; verifique se a profundidade de imersão mínima de 15 mm está sendo atendida.

Este produto possui saída analógica direta ou requer uma unidade de avaliação?

Este modelo é um sensor passivo (Pt100) que exige uma unidade de avaliação externa, diferenciando-se de transmissores inteligentes que possuem saída de 4-20 mA.

Qual a vantagem de escolher o modelo TT6281 em comparação com sensores de imersão mais curtos?

O sensor TT6281 é uma unidade robusta construída para uso industrial, enquanto versões mais curtas ou com outros materiais de contato são destinadas a aplicações específicas que não requerem 300 mm de profundidade.

Quais cuidados devo tomar ao instalar o sensor?

Para a instalação, insira a haste no ponto de medição garantindo que a imersão seja superior a 15 mm e fixe o conector M12 firmemente, observando o torque recomendado para evitar infiltração.

Como funciona o envio deste produto?

A IFM realiza a logística de despacho e entrega, garantindo o rastreamento do produto desde a origem até o destino final.

GLOSSÁRIO TÉCNICO

Pt100

Termorresistência baseada em platina com resistência nominal de 100 Ohms a 0 °C (Ref.: DIN EN 60751).

IP69K

Grau de proteção que assegura resistência contra a entrada de pó e água sob alta pressão e alta temperatura (Ref.: DIN 40050).

Classe A

Classificação de precisão para elementos Pt100 que garante tolerância reduzida na medição de temperatura (Ref.: DIN EN 60751).

Invólucro 316L

Aço inoxidável de baixa concentração de carbono (1.4404) com alta resistência à corrosão (Ref.: Materiais em contato com o fluido).

T09

Tempo dinâmico de resposta necessário para que o sensor atinja 90% do valor final da temperatura (Ref.: 3 s).
