Sensor de Temperatura IFM TT5081

Pré-visualizar: TT5081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 560mm M12

TT5081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 560mm M12

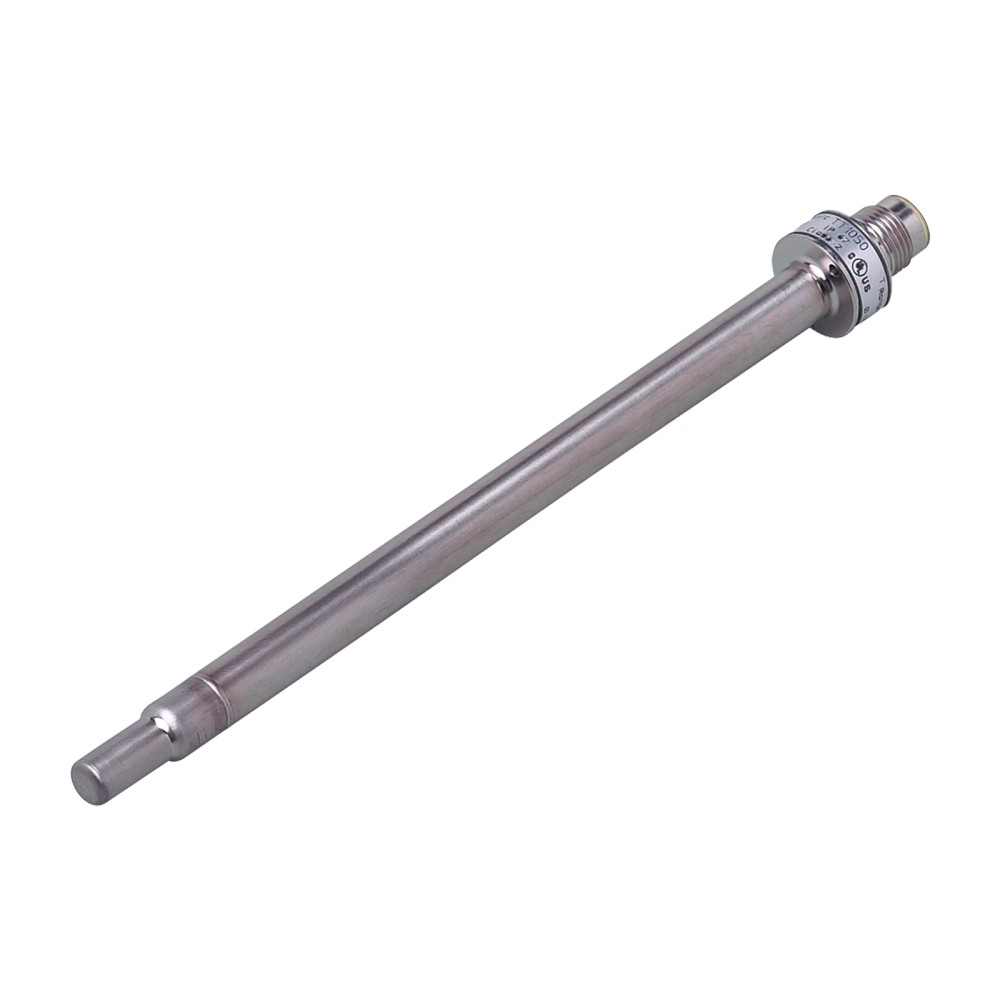

Imagem meramente ilustrativa

R$ 1.443,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT5081
EAN: 4021179240550
NCM do produto: 85332190

Destaques do Produto Elemento sensor 1 x...mais

Fechar menu

Saiba mais sobre: "TT5081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 560mm M12"

Destaques do Produto

Elemento sensor

1 x Pt 100, classe A

Faixa de medição

-40 a 150 °C

Comprimento de instalação

560 mm

Diâmetro de fixação

10 mm

Conexão elétrica

M12 de 4 pinos, codificação A

Pressão máxima informada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TT5081 Pt100, 560 mm, conexão M12

O IFM TT5081 é um sensor de temperatura para medição de fluidos líquidos e gasosos e conexão a uma unidade de avaliação. Utiliza um elemento 1 x Pt 100, classe A conforme DIN EN 60751, e mede de -40 a 150 °C. Tem comprimento de instalação de 560 mm, conexão elétrica M12 de 4 pinos e resistência à pressão de até 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TT5081
Elemento de medição	1 x Pt 100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Comprimento de instalação	560 mm
Diâmetro da sonda / adaptação de fixação	10 mm
Conexão elétrica	M12, 4 pinos, codificação A
Resistência à pressão	160 bar / 16 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)
Grau de proteção	IP 68, IP 69K
Tempo de resposta T05 / T09	1 / 3 s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos, dentro da faixa de -40 a 150 °C e dos limites de pressão especificados.
Instalações que aceitem sonda de 10 mm, comprimento de instalação de 560 mm e adaptação de fixação Ø 10 mm.
Sistemas com unidade de avaliação compatível com elemento Pt 100; a ficha não especifica modelos de unidade de avaliação.

⚠ Considere outro se precisa de:

Não selecionar para processo acima de 150 °C ou pressão acima de 160 bar.
Não selecionar quando o ponto de instalação exigir comprimento ou diâmetro de sonda diferentes dos informados, sem confirmar previamente a adequação mecânica.
Não conectar diretamente a uma entrada elétrica sem confirmar que ela aceita um Pt 100; a ficha não identifica unidades de avaliação ou protocolos específicos.

APLICAÇÕES E USO

Aplicação informada: medição de temperatura de fluidos líquidos e gasosos, com conexão a uma unidade de avaliação compatível com Pt 100.
Possibilidade de uso em pontos de processo que acomodem sonda de 10 mm e comprimento de instalação de 560 mm; confirmar a geometria e o método de fixação da instalação.
Verificar que a temperatura esteja entre -40 e 150 °C e que a pressão não ultrapasse 160 bar. A ressalva de segurança da ficha refere-se à água.
A ficha não informa compatibilidade com fluidos específicos, protocolos digitais, modelos de unidade de avaliação ou materiais alternativos; valide esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TT5081 Pt100, 560 mm, conexão M12, verifique estes pontos:

Escolha o TT5081 quando

O processo exigir medição por Pt 100 classe A, faixa de -40 a 150 °C, instalação de 560 mm e conexão de processo por adaptação de fixação Ø 10 mm, respeitando o limite de pressão de 160 bar.

Busque outra configuração quando

A faixa térmica, o comprimento de instalação, o diâmetro de fixação ou a resistência à pressão necessária estiver fora dos valores especificados. Confirme também o tipo de entrada da unidade de avaliação antes da compra, pois não há modelos compatíveis identificados na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura	Identificação do produto.
Modelo / SKU / Part Number	TT5081	Código do modelo para identificação.
Marca	IFM	Fabricante indicado no anúncio.
Substâncias de aplicação	Fluidos líquidos e gasosos	Aplicação informada no conjunto de dados do produto.
Conexão com unidade de avaliação	Sensor para conexão a unidades de avaliação	A ficha não identifica modelos específicos de unidade de avaliação.

Elemento de medição e faixa
Elemento de medição	1 x Pt 100	Elemento sensor especificado.
Classe do elemento	Classe A conforme DIN EN 60751	Norma e classe de referência informadas pelo fabricante.
Alcance de medição	-40 a 150 °C / -40 a 302 °F	Limites da faixa de medição.
Precisão	± (0,15 K + 0,002 x \|t\|)	Valor de precisão informado; t representa a temperatura conforme a expressão do fabricante.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores conforme DIN EN 60751.

Pressão e conexão de processo
Resistência à pressão	160 bar / 16 MPa	Limite especificado; observação do conjunto de dados informa que valores para segurança se aplicam à água.
Conexão de processo	Adaptação de fixação Ø 10 mm	Tipo e diâmetro de fixação informados.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada na ficha.

Conexão elétrica
Conexão	1 x M12, 4 pinos, codificação A	Conector elétrico especificado.
Contatos	Dourados	Característica especial informada para os contatos.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Protocolo de comunicação	Não especificado	O produto é descrito com elemento Pt 100; não há protocolo digital indicado.

Condições ambientais e resistência
Temperatura ambiente	-25 a 80 °C	Faixa indicada para a área do conector.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento informados.
Grau de proteção	IP 68, IP 69K	Classificações informadas na ficha.
Resistência a choques	50 g (11 ms), DIN EN 60068-2-27	Condição e norma de ensaio especificadas.
Resistência a vibrações	5 g (10 a 2000 Hz), DIN EN 60068-2-6	Condição e norma de ensaio especificadas.
Observação de segurança	Valores para segurança aplicam-se à água	Ressalva presente nos dados do produto.
Tensão de serviço	Supply class 2 conforme cULus	Observação informada na ficha; tensão numérica não especificada.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato indicado nos dados do produto.
Material do invólucro / em contato com o fluido	Aço inoxidável 1.4404 (316L)	Material especificado para as partes indicadas.
Diâmetro da sonda	10 mm	Dimensão da sonda informada.
Comprimento da sonda L	560 mm	Comprimento indicado na ficha.
Comprimento de instalação EL	560 mm	Comprimento de instalação especificado.
Dimensões	Ø 10 / L = 581,5 mm	Dimensão geral transcrita dos dados do produto.
Peso	147,4 g	Peso informado no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.
MTTF	22831 anos	Valor transcrito dos dados do produto; não representa prazo de garantia.

COMPATIBILIDADE

Comunicação

• Elemento Pt 100 para conexão a uma unidade de avaliação; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, 4 pinos, codificação A, com contatos dourados. A ficha não informa a pinagem; confirmar o esquema do fabricante e a entrada Pt 100 da unidade de avaliação antes de ligar.

Processo Adaptação de fixação Ø 10 mm. Sonda com diâmetro de 10 mm e comprimento de instalação de 560 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada apropriada para Pt 100	✓	O TT5081 utiliza 1 x Pt 100, classe A; a ficha não especifica modelos de unidade de avaliação.
Conector M12 de 4 pinos, codificação A, com compatibilidade elétrica confirmada	✓	Essa é a conexão elétrica indicada para o sensor; a compatibilidade da entrada e a pinagem devem ser verificadas no esquema do fabricante.
Ponto de processo que aceita sonda de 10 mm e instalação de 560 mm	✓	Esses são o diâmetro da sonda e o comprimento de instalação especificados.
Processo com temperatura fora de -40 a 150 °C	✗	A condição excede a faixa de medição informada.
Processo com pressão superior a 160 bar	✗	A condição ultrapassa a resistência à pressão especificada.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TT5081 Pt100, 560 mm, conexão M12

Confirme que o ponto de medição aceita sonda de 10 mm e comprimento de instalação de 560 mm.
Verifique que as condições de processo estejam dentro da faixa de temperatura e da resistência à pressão especificadas.
Confirme a compatibilidade da unidade de avaliação com elemento Pt 100 classe A.
Verifique a conexão elétrica M12 de 4 pinos, codificação A, e consulte o datasheet para a pinagem antes da ligação.
Instale pela adaptação de fixação Ø 10 mm, respeitando a profundidade mínima de imersão de 15 mm.
Após a montagem, confira a vedação e a leitura da unidade de avaliação conforme os procedimentos do sistema e as instruções do fabricante.

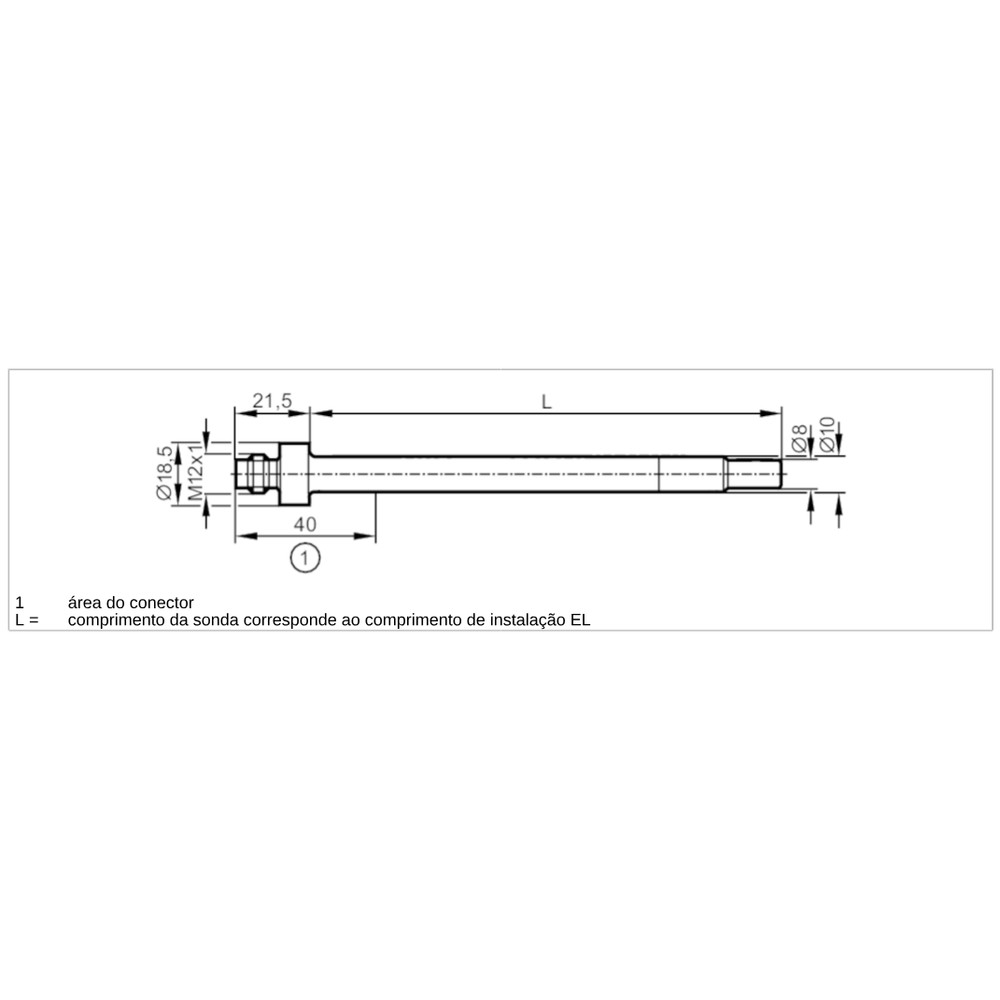

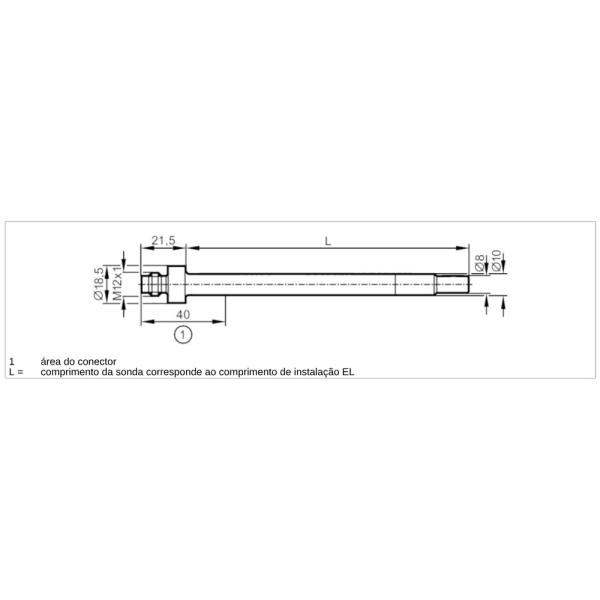

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Conexão M12 incorreta, circuito do Pt 100 interrompido ou entrada da unidade incompatível.	Confira a conexão e a pinagem no datasheet e verifique se a unidade de avaliação aceita Pt 100 antes de substituir o sensor.
A leitura apresenta desvio em relação à referência do processo.	Condição de medição fora da faixa, instalação inadequada ou incompatibilidade de configuração da entrada Pt 100.	Compare a temperatura do processo com a faixa especificada, confirme a profundidade de imersão mínima e verifique a configuração da unidade de avaliação.
A resposta de temperatura parece lenta.	A instalação ou as condições do processo podem diferir das condições associadas ao tempo de resposta informado.	Confirme a montagem e consulte o datasheet, que informa T05/T09 de 1/3 s conforme DIN EN 60751.
Há indício de falha após exposição a pressão ou ambiente fora do especificado.	Pressão acima de 160 bar ou condições ambientais fora dos limites declarados podem exceder as condições de uso.	Verifique os registros de pressão e temperatura e compare-os com os limites do sensor; considere também a ressalva da ficha de que os valores para segurança se aplicam à água.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM TT5081 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TT5081 e para quem ele serve?

É um sensor de temperatura com elemento Pt 100 classe A, destinado à medição de fluidos líquidos e gasosos e à conexão com uma unidade de avaliação compatível.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

O TT5081 pode ser usado acima de 150 °C ou 160 bar?

Não: esses valores excedem, respectivamente, a faixa de medição e a resistência à pressão especificadas. A ficha também ressalva que os valores para segurança se aplicam à água.

Ele serve para qualquer unidade com conector M12?

Não é possível concluir isso apenas pela conexão mecânica: o sensor usa Pt 100 e precisa de uma entrada de avaliação compatível, além da conexão M12 de 4 pinos, codificação A. A pinagem deve ser confirmada no datasheet.

A unidade não mostra temperatura; o que devo verificar antes de trocar o sensor?

Confira a ligação M12 e a pinagem no datasheet e confirme que a entrada da unidade aceita Pt 100. A ficha não identifica modelos específicos de unidade de avaliação.

A leitura está diferente da temperatura esperada; o sensor pode estar com defeito?

A diferença também pode decorrer da configuração da entrada ou da instalação. Verifique a faixa de processo, a profundidade mínima de imersão de 15 mm e a configuração Pt 100 antes de concluir que o sensor falhou.

É melhor comprar este sensor ou procurar um modelo diferente?

Escolha o TT5081 se a aplicação exigir Pt 100 classe A, instalação de 560 mm e fixação Ø 10 mm, dentro dos limites declarados. Procure outra configuração se qualquer requisito de faixa, comprimento, fixação ou pressão exceder os valores da ficha.

Preciso comprar um kit ou há peças avulsas?

O anúncio identifica o TT5081 como uma peça por embalagem e não lista acessórios ou kit. A ficha não informa opções de peças avulsas.

Como faço a ligação e a instalação do TT5081?

Confirme a entrada Pt 100 da unidade, consulte o datasheet para a pinagem e conecte pelo M12 de 4 pinos, codificação A. Na instalação, verifique a adaptação Ø 10 mm e respeite a profundidade mínima de imersão de 15 mm.

Qual é a procedência ou a garantia informada para este produto?

A ficha identifica a IFM como marca, mas não informa condições de garantia. Consulte o fornecedor para informações de procedência comercial ou garantia.

GLOSSÁRIO TÉCNICO

Pt 100

Elemento resistivo de temperatura usado pelo sensor para determinar a temperatura do processo. (Ref.: 1 x Pt 100)

Classe A

Classe de tolerância do elemento Pt 100 segundo a norma indicada pelo fabricante. (Ref.: DIN EN 60751, classe A)

T05 / T09

Parâmetros de tempo de resposta térmica indicados para o sensor segundo a referência técnica informada. (Ref.: 1 / 3 s, DIN EN 60751)

Profundidade mínima de imersão

Profundidade mínima indicada para a parte de medição imersa no processo. (Ref.: 15 mm)

IP 68 / IP 69K

Graus de proteção declarados para o produto; a ficha não detalha as condições específicas de ensaio. (Ref.: IP 68, IP 69K)
