Sensor de Temperatura Pt100 IFM TT4281 200mm

Pré-visualizar: TT4281 IFM - Sensor de Temperatura Pt100 Medição de fluidos 200mm M12 -40 a 150°C

TT4281 IFM - Sensor de Temperatura Pt100 Medição de fluidos 200mm M12 -40 a 150°C

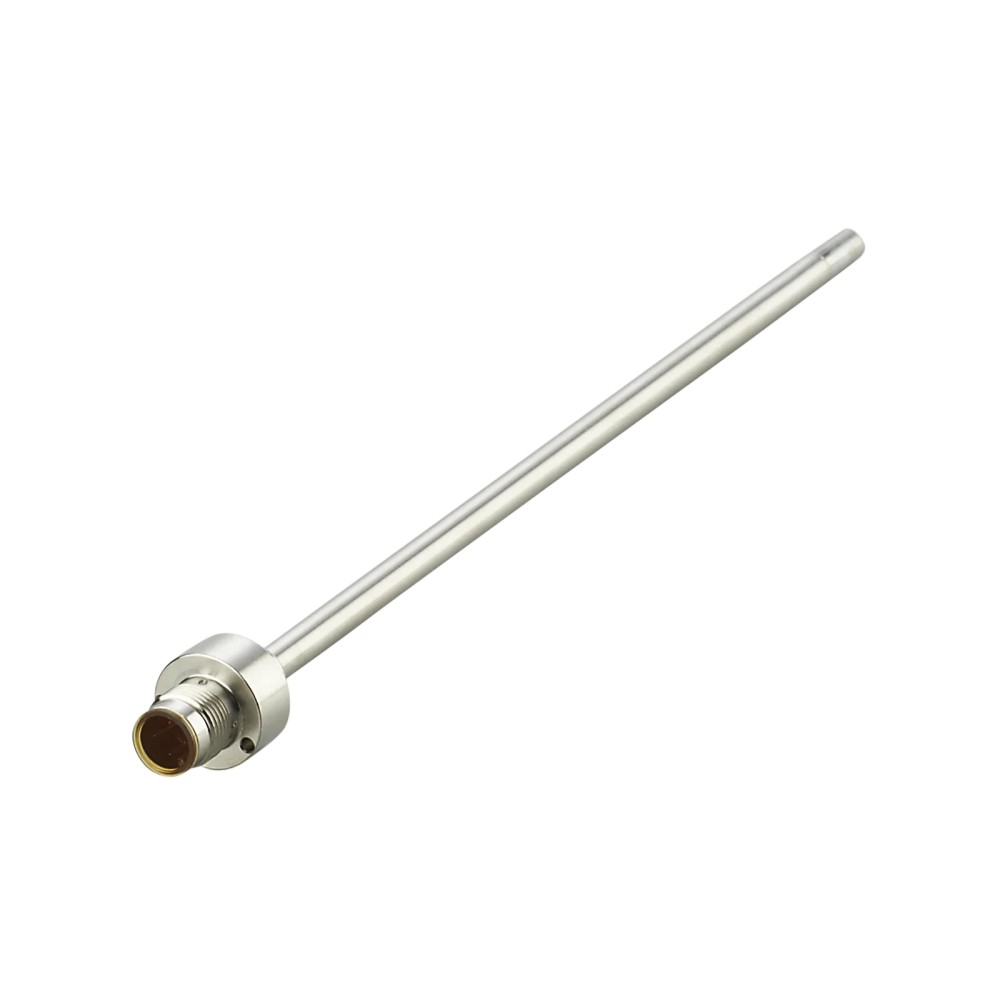

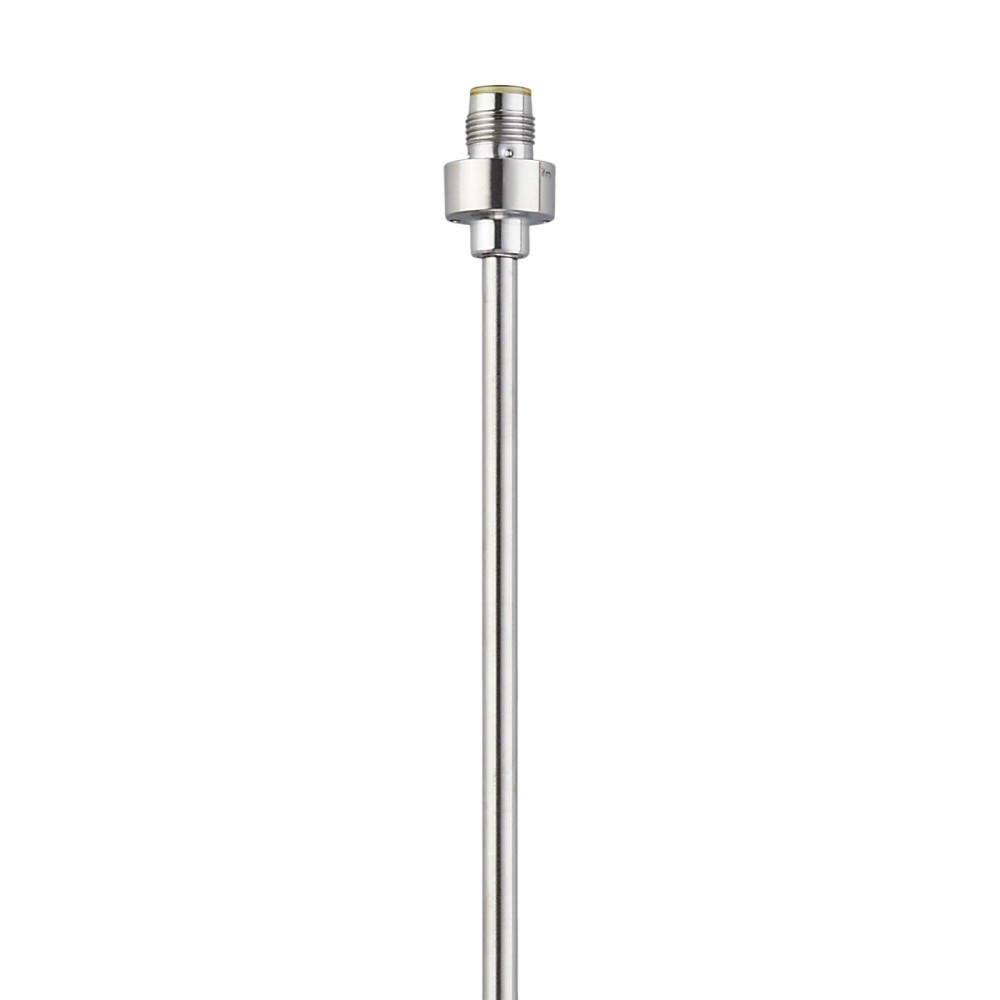

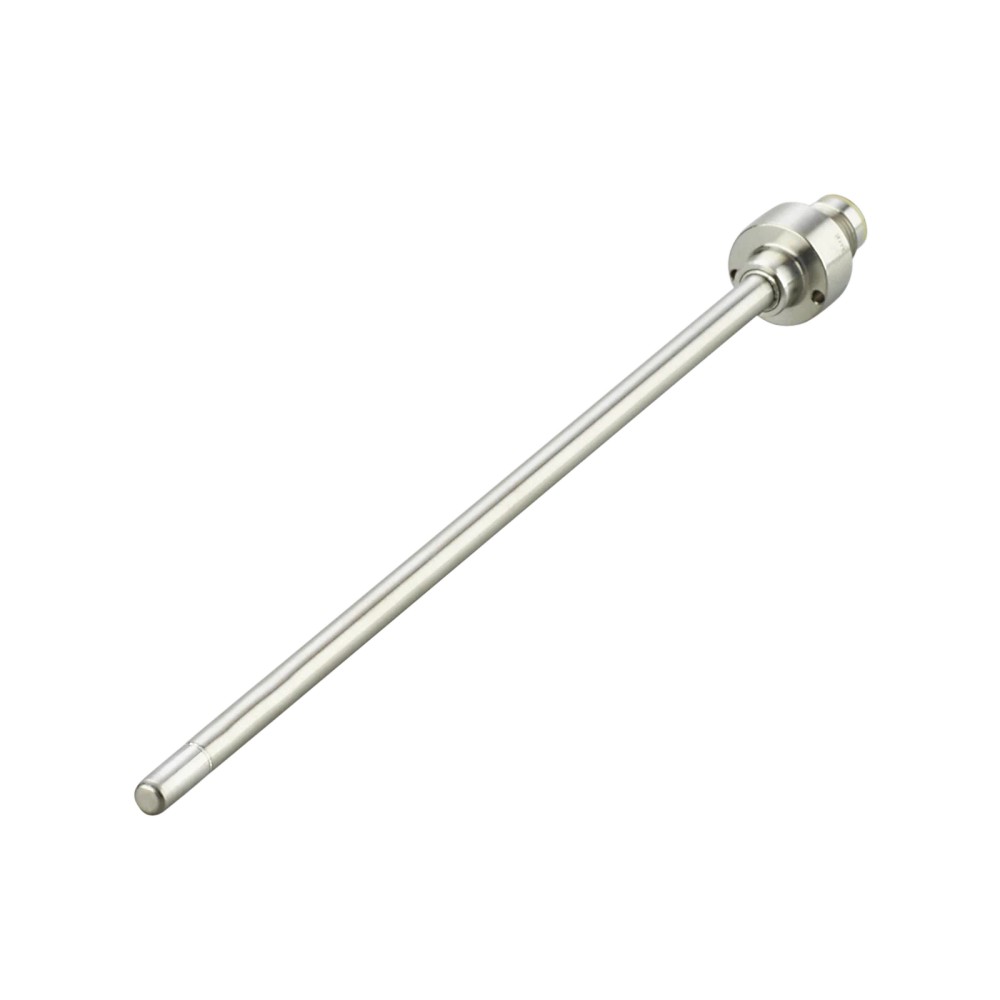

Imagem meramente ilustrativa

R$ 1.121,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT4281
EAN: 4021179311649
NCM do produto: 85332190

Destaques do Produto Elemento de medição...mais

Fechar menu

Saiba mais sobre: "TT4281 IFM - Sensor de Temperatura Pt100 Medição de fluidos 200mm M12 -40 a 150°C"

Destaques do Produto

Elemento de medição

Pt100

Comprimento de instalação

200 mm

Conexão elétrica

M12

Pressão máxima

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TT4281 IFM - Sensor de Temperatura Pt100 Medição de fluidos 200mm M12 -40 a 150°C

O TT4281 é um sensor de temperatura Pt100 da IFM projetado para medições precisas em fluidos líquidos e gasosos. Com construção robusta em aço inoxidável 316L, oferece uma faixa de -40 a 150 °C e resistência a pressões de até 160 bar. É ideal para aplicações industriais que exigem alta confiabilidade e vedação IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Elemento Sensor	Pt100
Faixa de Temperatura	-40 a 150 °C
Comprimento	200 mm
Pressão Máxima	160 bar
Grau de Proteção	IP68 / IP69K
Material	Aço inoxidável 316L
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos
Medição de temperatura em fluidos gasosos
Sistemas compatíveis com conexão M12 e elementos Pt100

⚠ Considere outro se precisa de:

Fluidos com pressão superior a 160 bar
Temperaturas fora da faixa de -40 a 150 °C
Aplicações com imersão inferior a 15 mm

APLICAÇÕES E USO

Monitoramento de temperatura em tanques industriais
Processos de automação com fluidos gasosos
Sistemas hidráulicos (dentro dos limites de pressão)
Processos de resfriamento e aquecimento de líquidos

COMO ESCOLHER

Antes de comprar o TT4281 IFM - Sensor de Temperatura Pt100 Medição de fluidos 200mm M12 -40 a 150°C, verifique estes pontos:

Quando utilizar o TT4281

Indicado para aplicações que exigem uma haste de 200mm e resistência mecânica superior em meios líquidos ou gasosos, mantendo alta precisão classe A.

Limitações de aplicação

Evite este modelo se a pressão do processo ultrapassar 160 bar ou se o meio for altamente abrasivo e capaz de degradar o aço 316L precocemente.

ESPECIFICAÇÕES TÉCNICAS

Dados de medição
Elemento de medição	1 x Pt 100	Tipo de sensor de resistência de platina segundo norma DIN EN 60751
Classe de precisão	Classe A	Nível de tolerância para medições de temperatura conforme DIN EN 60751
Alcance de medição	-40...150 °C	Faixa operacional de temperatura para leitura

Dados mecânicos
Resistência à pressão	160 bar	Pressão máxima suportada pelo invólucro do sensor
Material da sonda	Aço inoxidável 1.4404 (316L)	Material em contato com o fluido para resistência à corrosão
Comprimento de instalação	200 mm	Dimensão de penetração do sensor no processo

Dados elétricos e ambientais

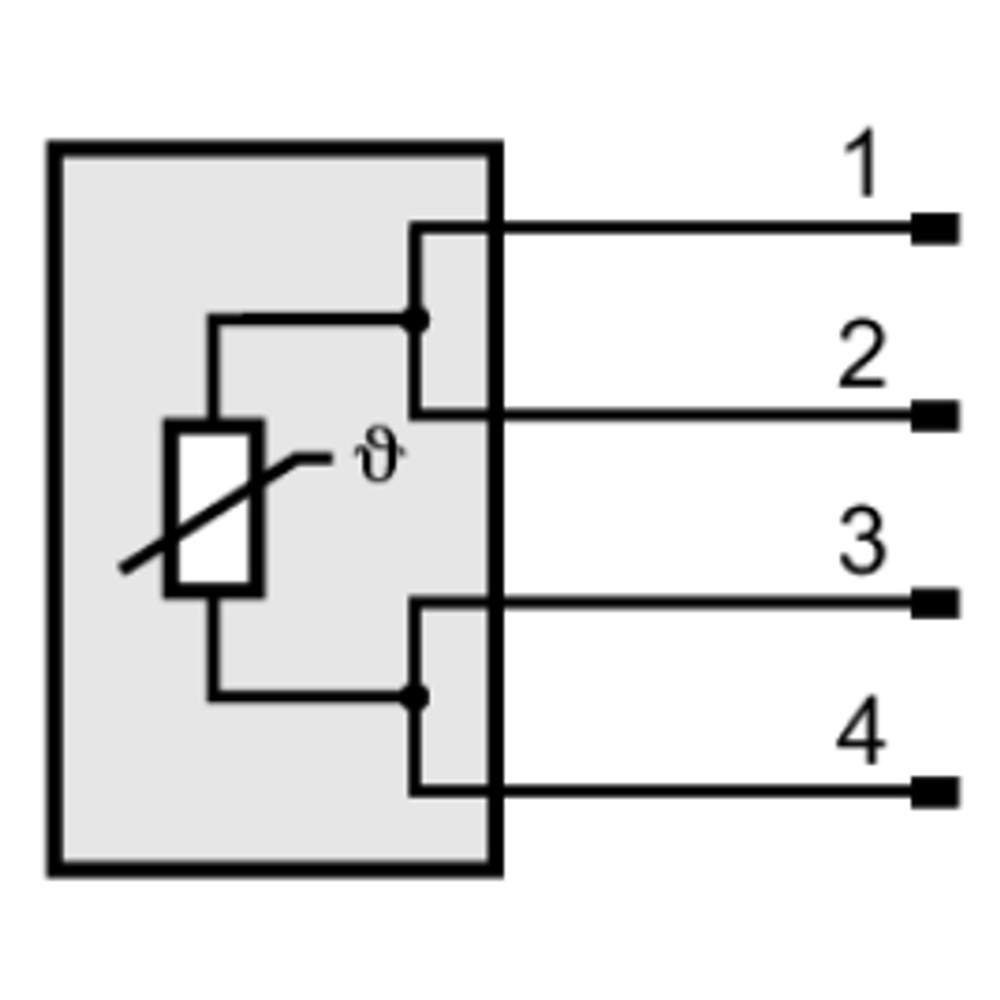

Conexão elétrica	M12, 4 pinos	Interface de conexão física com unidade de avaliação
Grau de proteção	IP68 / IP69K	Nível de vedação contra particulados e líquidos

COMPATIBILIDADE

Comunicação

• Pt100 (Passivo)

Conexões

Elétrica M12, 4 pinos, contatos banhados a ouro

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição em água (Líquido)	✓	O material 1.4404 é compatível com água em condições normais.
Processos acima de 160 bar	✗	Excede o limite de resistência mecânica do invólucro do sensor.

INSTALAÇÃO

Como instalar o TT4281 IFM - Sensor de Temperatura Pt100 Medição de fluidos 200mm M12 -40 a 150°C

Verifique a compatibilidade da rosca de conexão no processo.
Limpe a área de instalação para evitar contaminação no sensor.
Insira a sonda de 200 mm cuidadosamente no ponto de medição.
Aperte o sensor aplicando o torque adequado conforme manual.
Conecte o cabo M12, garantindo o encaixe correto do conector.
Realize o teste de sinal na unidade de controle para verificar o recebimento do dado.

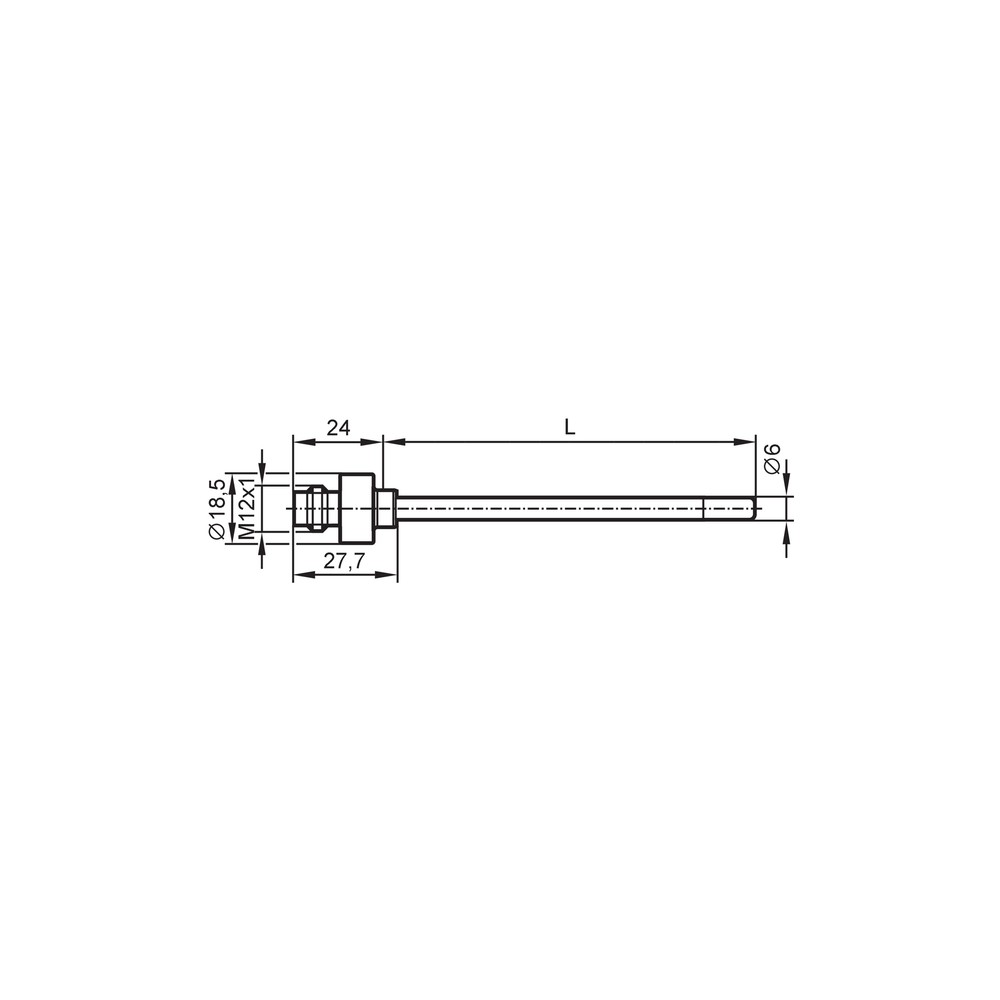

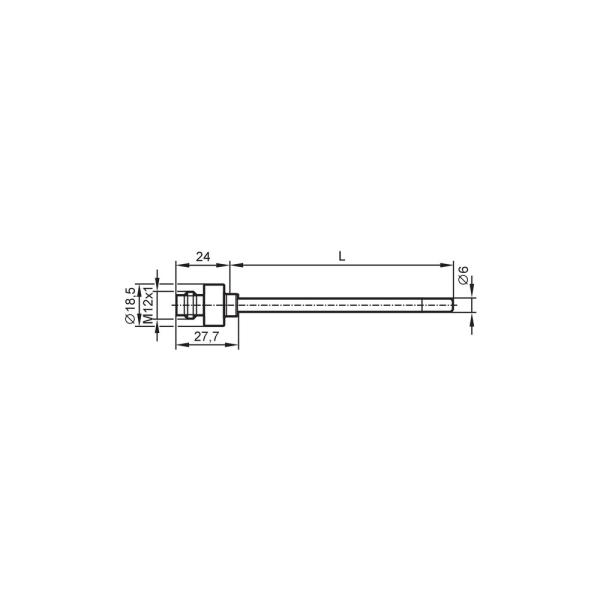

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura errática ou valor fora de faixa	Falha na vedação do conector ou cabo rompido	Inspecionar integridade física do cabo e continuidade elétrica dos pinos
Tempo de resposta lento ou leitura deslocada	Deposição de incrustações na ponta sensora	Limpeza da sonda conforme procedimento operacional do processo
Valor fixo ou erro no CLP/Controlador	Erro na unidade de avaliação ou configuração incorreta	Verificar se a unidade de controle está configurada para Pt100 (DIN EN 60751)
Sinal ausente ou curto-circuito	Dano mecânico à haste por vibração ou impacto	Verificar integridade estrutural da haste e teste de isolação

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TT4281 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TT4281 e qual sua principal função?

Este é um sensor de temperatura Pt100 de alta precisão (Classe A conforme DIN EN 60751) projetado para medições industriais em fluidos líquidos e gasosos.

O que acompanha o produto na embalagem?

Ele acompanha o sensor de temperatura com conexão de processo de 200mm. Itens de instalação como conectores elétricos ou cabos M12 devem ser adquiridos separadamente.

Em quais condições este sensor não deve ser aplicado?

Não deve ser utilizado em aplicações onde a pressão do fluido exceda 160 bar ou onde a temperatura operacional ultrapasse o limite de -40 a 150 °C.

O produto é compatível com todos os tipos de fluidos químicos?

Não é compatível com processos que exijam materiais de contato diferentes do aço inoxidável 1.4404 (316L) ou que necessitem de sondas com comprimento de imersão superior ou inferior ao especificado sem considerar a precisão da medição.

Como diagnosticar uma falha de leitura no sensor?

Sintomas comuns incluem leituras instáveis ou erros de leitura. A causa provável pode ser falha no cabo de conexão ou quebra interna do elemento Pt100, verificável através de teste de continuidade e isolamento entre os pinos.

O que verificar antes de realizar a substituição da peça?

Primeiro verifique se a conexão M12 está firme e sem sinais de oxidação. Se o problema persistir, utilize um multímetro para medir a resistência entre os pinos do Pt100 e compare com a tabela de resistência da norma DIN EN 60751.

Devo escolher este sensor de 200mm ou um modelo menor?

O modelo TT4281 com 200mm de sonda oferece melhor precisão em tanques ou tubulações de maior diâmetro. Alternativas de comprimentos menores devem ser avaliadas conforme a profundidade de imersão necessária.

Este sensor já fornece sinal 4-20mA ou deve ser ligado a um controlador?

Este sensor utiliza tecnologia Pt100 passiva. Diferente de transmissores ativos, ele exige uma unidade de avaliação externa compatível com Pt100 para converter o sinal de resistência em dado processável.

Quais cuidados são necessários na instalação?

A instalação deve garantir que a profundidade mínima de imersão de 15 mm seja respeitada para evitar erros de condução térmica. Utilize roscas compatíveis com a adaptação de 6mm e certifique-se de que a conexão M12 esteja corretamente vedada.

Qual a periodicidade de manutenção recomendada?

A manutenção resume-se à verificação periódica da integridade da carcaça de aço inoxidável e da limpeza da sonda para garantir a troca térmica eficiente. Não é necessária calibração interna, apenas verificação conforme plano de metrologia da planta.

GLOSSÁRIO TÉCNICO

Pt100

Elemento termométrico de resistência de platina com 100 Ohms a 0°C. (Ref.: DIN EN 60751)

1.4404

Aço inoxidável austenítico, também conhecido como 316L, com excelente resistência à corrosão. (Ref.: Materiais em contato com o fluído)

Classe A

Classe de tolerância de precisão para sensores Pt100. (Ref.: DIN EN 60751)

IP69K

Grau de proteção contra entrada de água em alta pressão e temperatura. (Ref.: Proteção IP)

Tempo de resposta T05/T09

Tempo necessário para o sensor atingir 50% e 90% da variação de temperatura. (Ref.: DIN EN 60751)
