Sensor de Temperatura ifm TT3291 Pt100 350mm

Pré-visualizar: TT3291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 350mm M12

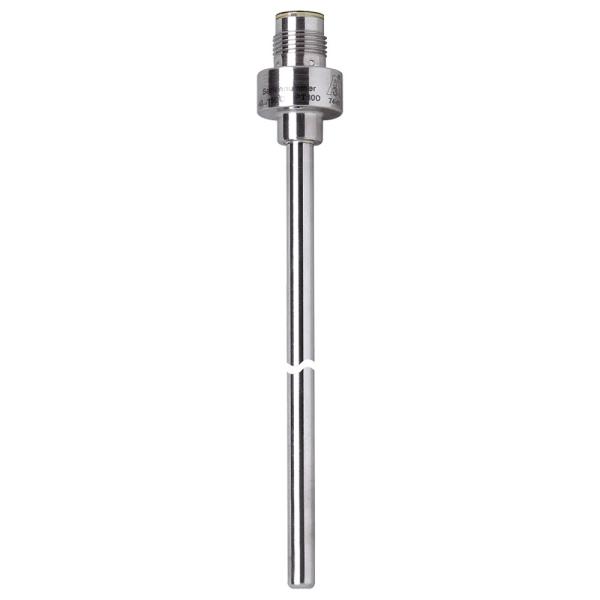

TT3291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 350mm M12

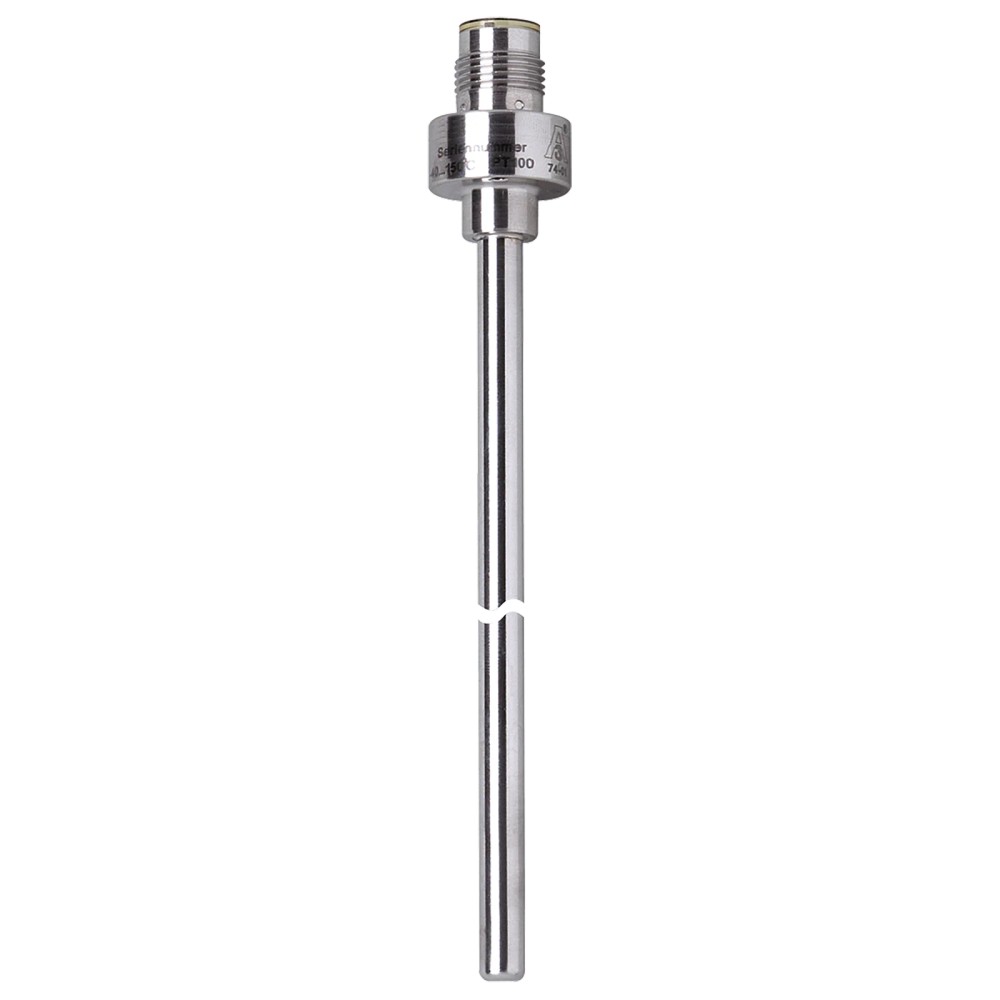

Imagem meramente ilustrativa

R$ 1.263,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT3291
EAN: 4021179262750
NCM do produto: 85332190

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "TT3291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 350mm M12"

Destaques do Produto

Alcance de medição

-40 a 150 °C

Comprimento

350 mm

Proteção IP

IP68 / IP69K

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura ifm TT3291 Pt100 350mm M12

O TT3291 é um sensor de temperatura industrial equipado com elemento Pt100 Classe A, ideal para monitoramento de fluidos líquidos e gasosos. Desenvolvido para sistemas higiênicos, possui sonda em aço inoxidável 316L de 350 mm e é capaz de operar sob pressões de até 160 bar. Sua construção robusta com conexão M12 e grau de proteção IP69K garante alta durabilidade em ambientes rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de Medição	Pt100, Classe A
Comprimento da Sonda	350 mm
Alcance de Medição	-40...150 °C
Resistência à Pressão	160 bar
Conexão Elétrica	M12
Grau de Proteção	IP 68 / IP 69K
Material	Aço Inox 316L
Peso	63 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos higiênicos (CIP/SIP) em indústrias alimentícias e de bebidas.
Monitoramento de temperatura em tanques e tubulações de processos líquidos e gasosos.
Aplicações que exigem grau de proteção IP69K.

⚠ Considere outro se precisa de:

Aplicações com fluidos agressivos que degradam aço inoxidável 316L.
Instalações que requerem profundidade de imersão inferior a 15 mm ou superior a 350 mm.
Processos com vibração contínua superior a 5g (DIN EN 60068-2-6).

APLICAÇÕES E USO

Monitoramento de temperatura em processos de fabricação de alimentos e bebidas.
Aplicações em sistemas de limpeza CIP/SIP (Clean-in-Place / Sterilize-in-Place).
Medição de temperatura em tanques de armazenamento e linhas de tubulação sanitária.
Processos industriais que necessitam de resistência a alta pressão e lavagens frequentes.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura ifm TT3291 Pt100 350mm M12, verifique estes pontos:

Quando escolher este produto

Ideal para processos higiênicos (EHEDG/3A) onde é necessário uma sonda longa (350 mm) e alta resistência a lavagens (IP69K).

Quando buscar alternativas

Se a aplicação exigir comprimento diferente de 350 mm, ou se o material do invólucro demandar resistência a produtos químicos não compatíveis com aço inox 316L.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de medição
Elemento de medição	1 x Pt 100	Padrão DIN EN 60751, classe A
Alcance de medição	-40 a 150 °C	Limite operacional do sensor
Tempo de resposta	1 / 3 s	T05 / T09 conforme DIN EN60751

Características mecânicas
Material do invólucro	Aço inoxidável 316L	Resistente a corrosão e ambientes higiênicos
Comprimento de instalação	350 mm	Extensão da sonda no processo
Diâmetro da sonda	6 mm	Dimensão de encaixe
Resistência à pressão	160 bar	Limite de pressão estática

Dados elétricos e proteção
Conexão elétrica	M12	Codificação A, 4 contatos banhados a ouro
Grau de proteção	IP 68 / IP 69K	Resistência à entrada de líquidos e lavagem

COMPATIBILIDADE

Comunicação

• Sinal analógico (requer unidade de avaliação Pt100)

Conexões

Elétrica 1 x M12; codificação: A

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão (IP69K)	✓	O produto é certificado para IP69K, sendo ideal para limpeza agressiva.
Aplicações em sistemas de alta pressão (160 bar)	✓	O sensor suporta até 160 bar, garantindo integridade estrutural.
Processos farmacêuticos com necessidade de eletropolimento (Ra < 0,8 µm)	✓	A rugosidade da superfície atende aos requisitos de higiene comuns.

INSTALAÇÃO

Como instalar o Sensor de Temperatura ifm TT3291 Pt100 350mm M12

Verifique a compatibilidade da conexão de processo (adaptador para haste de 6 mm).
Posicione a sonda garantindo a imersão mínima de 15 mm no fluido.
Fixe o sensor utilizando acessórios de montagem compatíveis com a conexão Ø 6 mm.
Conecte o cabo M12, garantindo que o acoplamento esteja firme e a vedação íntegra.
Conecte a outra extremidade do cabo à unidade de avaliação (PT100).
Realize o teste de funcionamento e verifique a ausência de vazamentos no ponto de montagem.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura imprecisa ou atrasada.	Profundidade de imersão insuficiente.	Verificar se a sonda está imersa pelo menos 15 mm no fluido.
Sinal instável ou curto-circuito.	Infiltração de umidade no conector M12.	Inspecionar vedação do conector e aperto do cabo M12.
Desvio constante no valor da medição.	Resistência elétrica adicional nos cabos.	Medir a resistência nos terminais do cabo e compensar o valor de offset.
Corrosão superficial precoce na sonda.	Incompatibilidade química do material 316L.	Verificar a compatibilidade do aço inox 316L com os agentes químicos do processo.

DOCUMENTAÇÃO TÉCNICA

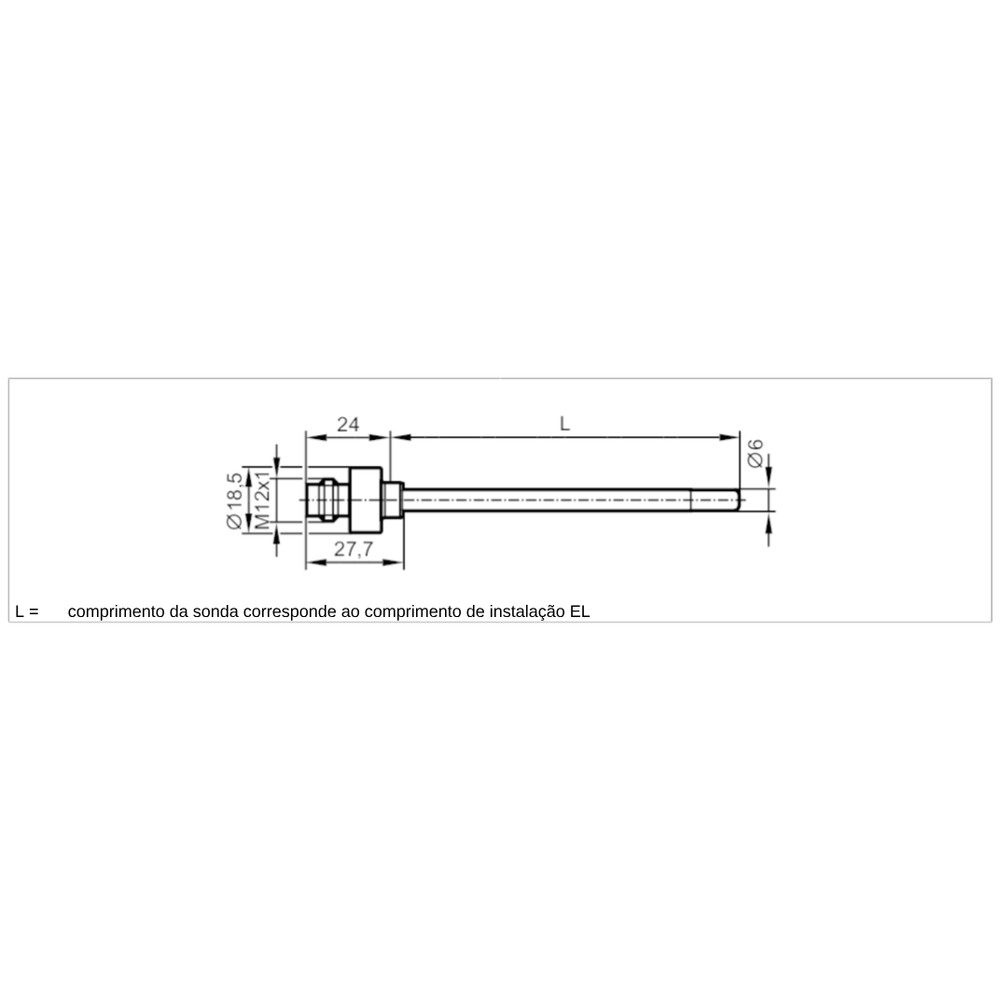

Datasheet Técnico TT3291 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TT3291 da ifm?

O sensor TT3291 é um termômetro industrial de resistência Pt100, projetado especificamente para monitoramento de temperatura em processos higiênicos, como tanques e tubulações alimentícias ou farmacêuticas.

Quais são as principais características técnicas deste sensor?

Este modelo possui uma sonda de 350 mm, elemento de medição Pt100 Classe A, invólucro em aço inox 316L e classificação IP69K, garantindo resistência a lavagens intensivas.

O TT3291 pode ser usado em qualquer profundidade de imersão?

Este sensor não é adequado para aplicações que exijam profundidade de imersão diferente de 350 mm ou conexões de processo que não sejam compatíveis com montagem por aperto em haste de 6 mm.

Existe alguma aplicação onde este sensor não é recomendado?

O sensor é incompatível com fluidos que corroem o aço inoxidável 316L ou em ambientes com vibrações que excedam as normas DIN EN 60068-2-6 (5g).

O que verificar se o sensor apresentar falha na leitura?

Se a leitura de temperatura estiver instável ou fora da faixa, verifique se a profundidade mínima de imersão (15 mm) foi respeitada e se a conexão elétrica M12 está devidamente selada contra umidade.

Como diagnosticar problemas de degradação do material da sonda?

Sintomas de oxidação no corpo da sonda podem indicar incompatibilidade química com os produtos de limpeza CIP utilizados; verifique a ficha técnica quanto à resistência do aço 316L aos agentes químicos do processo.

Devo optar por este sensor ou por um termostato mecânico?

O TT3291 é uma solução de medição precisa com elemento Pt100 Classe A, ideal para controle contínuo, enquanto termostatos mecânicos são dispositivos de chaveamento liga/desliga; a escolha depende se você precisa de monitoramento analógico ou apenas um limite de temperatura.

Este sensor já entrega sinal de 4-20mA?

O sensor TT3291 é uma unidade de medição autônoma que requer um conversor ou unidade de avaliação para processar o sinal Pt100; ele não substitui um transmissor de temperatura integrado, mas oferece alta precisão básica.

Quais cuidados tomar durante a instalação mecânica?

A instalação exige que a sonda seja inserida na profundidade correta, fixada com o adaptador adequado para diâmetro de 6 mm e que o conector M12 seja rosqueado manualmente até o fim de curso para garantir a proteção IP69K.

Qual a procedência e expectativa de vida útil deste componente?

O produto é fabricado pela ifm electronic e conta com a robustez típica de equipamentos de automação para a indústria, projetado para longa vida útil seguindo as orientações de manutenção do manual.

GLOSSÁRIO TÉCNICO

Pt100

Elemento sensor de temperatura baseado em platina, que apresenta 100 ohms de resistência a 0°C. (Ref.: Elemento de medição)

IP69K

Grau de proteção que indica resistência contra entrada de pó e alta pressão/temperatura de jato de água. (Ref.: Proteção IP)

316L

Aço inoxidável austenítico com baixo teor de carbono, resistente à corrosão em ambientes químicos. (Ref.: Material do invólucro)

Classe A

Norma DIN EN 60751 que define a tolerância de erro de medição do sensor de temperatura. (Ref.: Precisão)

CIP (Clean-in-Place)

Método de limpeza automatizada para superfícies internas de sistemas sem desmontagem. (Ref.: Aplicação)
