- Referência do fabricante: TT3081
- EAN: 4021179240536
- NCM do produto: 85332190
Destaques do Produto
Tipo de Sensor
Pt100...mais
Saiba mais sobre: "TT3081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 360mm -40 a 150°C"
Destaques do Produto
Tipo de Sensor
Pt100
Comprimento
360 mm
Faixa de Temperatura
-40 a 150 °C
Conexão
M12
Pressão Máxima
160 bar
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o TT3081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 360mm -40 a 150°C

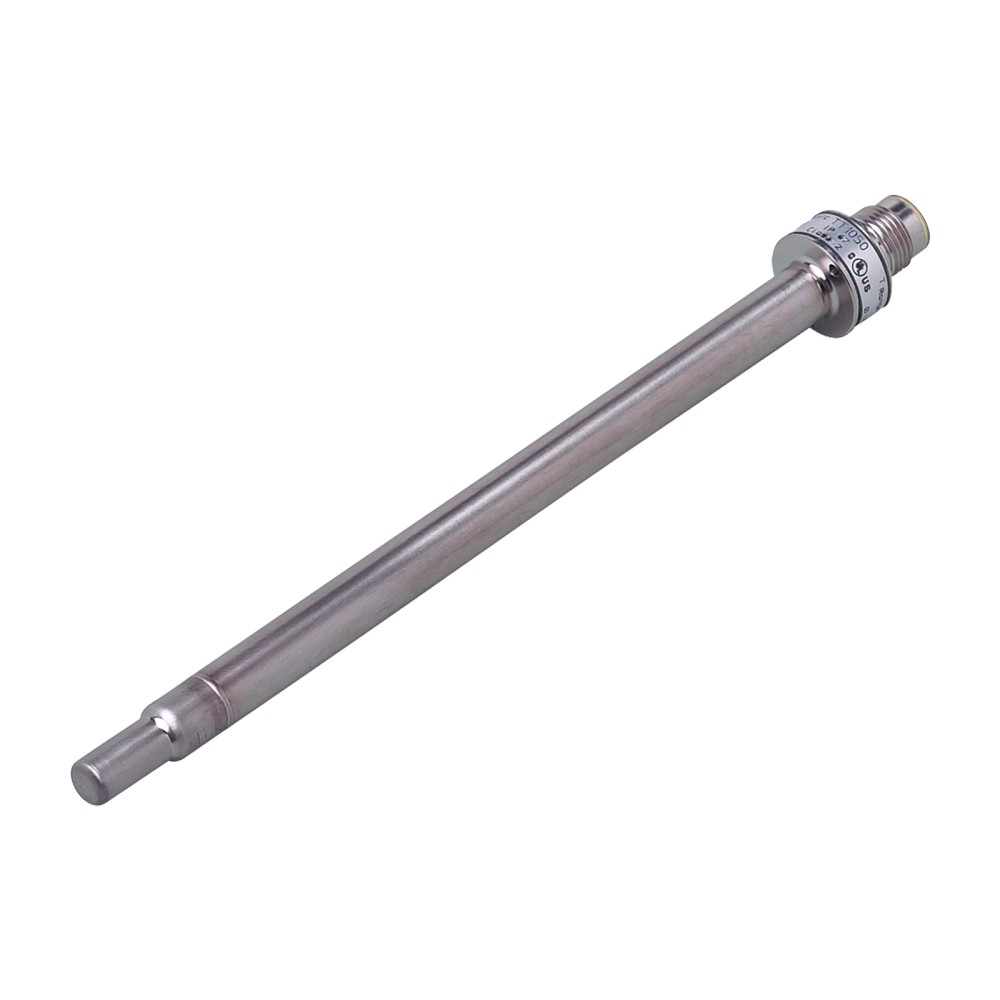

O sensor TT3081 da IFM é um dispositivo industrial Pt100 de alta precisão (Classe A), projetado para monitorar a temperatura de fluidos em ambientes exigentes. Com haste de 360 mm em aço inoxidável 316L e resistência a pressões de até 160 bar, garante confiabilidade sob condições severas. Sua conexão M12 e grau de proteção IP69K facilitam a integração e garantem durabilidade contra umidade e agentes externos.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Elemento de medição | 1 x Pt 100 (Classe A) |
| Comprimento da haste | 360 mm |
| Faixa de operação | -40 a 150 °C |
| Pressão máxima | 160 bar |
| Material | Aço inoxidável 316L |
| Conexão elétrica | M12 (4 pinos) |
| Proteção | IP68 / IP69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura em tubulações industriais.
- Processos que exigem alta resistência à pressão (até 160 bar).
- Aplicações em sistemas de automação que utilizam entradas de temperatura Pt100 (DIN EN 60751).
⚠ Considere outro se precisa de:
- Fluidos que causem corrosão no aço inoxidável 1.4404 (316L).
- Processos com temperatura acima de 150 °C.
- Instalações onde a profundidade de imersão seja inferior a 15 mm.
APLICAÇÕES E USO
- Monitoramento de temperatura em sistemas hidráulicos.
- Processos de refrigeração industrial.
- Indústria alimentícia e de bebidas (compatível com aço 316L).
- Medição em tanques e tubulações sob pressão constante.
COMO ESCOLHER
Antes de comprar o TT3081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 360mm -40 a 150°C, verifique estes pontos:
Quando escolher este sensor
Utilize o TT3081 quando precisar de um sensor Pt100 robusto com alta resistência mecânica (160 bar) e necessidade de longo comprimento de imersão (360 mm).
Quando buscar outra opção
Se a aplicação exigir medição acima de 150 °C, sinais de saída analógicos integrados (ex: 4-20mA) ou materiais que não sejam compatíveis com aço 316L, este sensor não é o mais adequado.
ESPECIFICAÇÕES TÉCNICAS
| Desempenho e Medição | ||
|---|---|---|
| Elemento sensor | 1 x Pt 100 | Elemento de medição conforme DIN EN 60751, classe A |
| Faixa de medição | -40 a 150 °C | Limite de operação térmica do sensor |
| Dados Mecânicos | ||
|---|---|---|
| Material | 1.4404 (aço inoxidável / 316L) | Compatibilidade química e resistência à corrosão |
| Resistência à pressão | 160 bar | Limite máximo de pressão do processo |

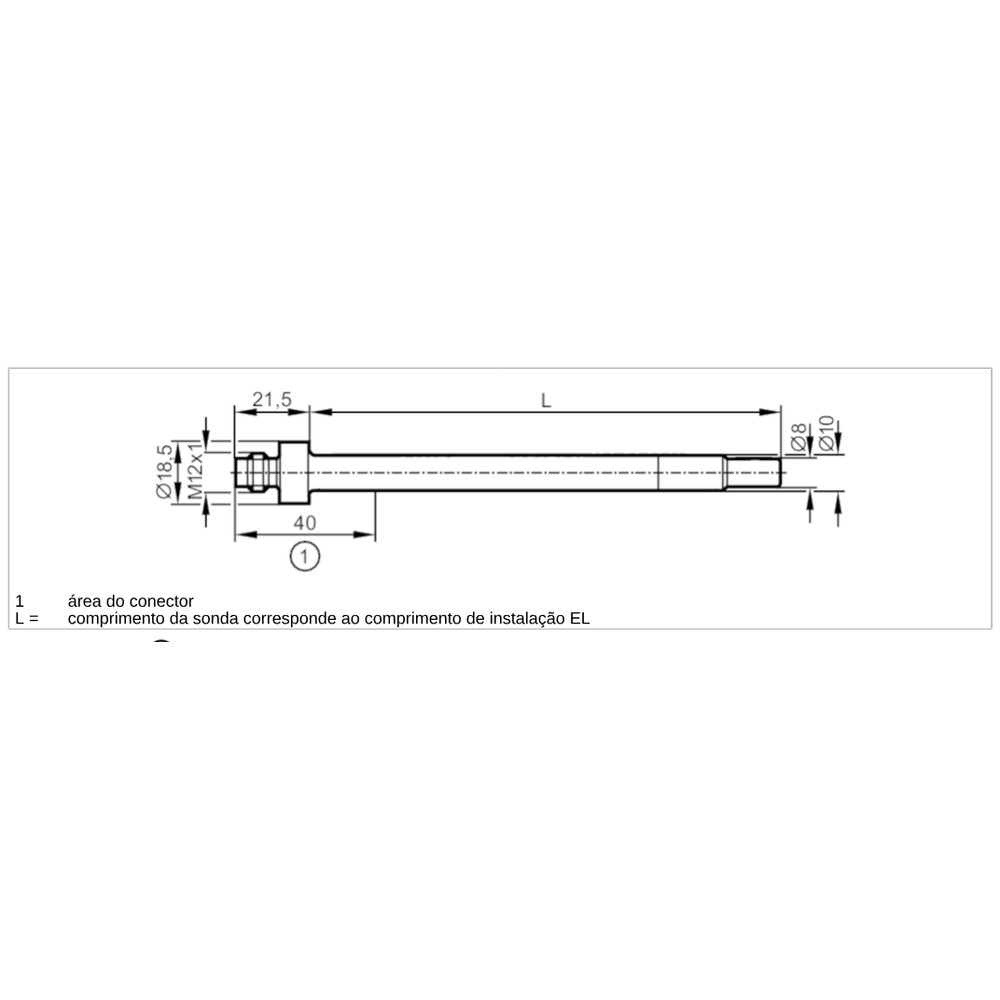

| Comprimento de instalação | 360 mm | Dimensão de imersão no processo |
| Dados Elétricos e Proteção | ||
|---|---|---|
| Conexão elétrica | M12, 4 pinos, codificação A | Padrão industrial para conexão de sinais |
| Classe de proteção | IP 68 / IP 69K | Nível de vedação contra umidade e partículas |
COMPATIBILIDADE
Comunicação
• Protocolo Pt100 (passivo)
Conexões
Elétrica
1 x M12 (4 pinos, codificação A)
Processo
Adaptação de fixação Ø 10 mm
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente com lavagem de alta pressão (IP69K) | ✓ | O sensor possui proteção contra jatos de alta pressão e água. |
| Processo com fluidos corrosivos (ex: ácidos fortes) | ✗ | O aço 316L possui limitações químicas; validar compatibilidade específica. |
| Conexão a CLP com entrada RTD | ✓ | Compatível com entradas de temperatura Pt100 padrão. |
INSTALAÇÃO
Como instalar o TT3081 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 360mm -40 a 150°C
- Desligue a energia do sistema de controle.
- Verifique se a rosca de conexão é compatível com o adaptador de fixação (10 mm).
- Insira o sensor na tubulação/tanque garantindo profundidade de 15 mm.
- Aperte o mecanismo de fixação de forma a vedar o processo.
- Conecte o cabo M12 de 4 pinos.
- Verifique a leitura da temperatura no controlador após ligar o sistema.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leituras de temperatura imprecisas ou com desvio. | Profundidade de instalação menor que 15 mm. | Verificar se a ponta do sensor está submersa no fluxo conforme especificação. |
| Sinal oscilante ou erro de leitura no controlador. | Oxidação ou mau contato no conector. | Inspecionar os contatos dourados do conector M12. |
| Perda total de sinal. | Cabo rompido ou danificado. | Realizar teste de continuidade nos pinos do cabo. |
| Dano físico no invólucro ou falha intermitente. | Excesso de vibração mecânica. | Verificar se as especificações de montagem seguem DIN EN 60068-2-6. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de temperatura TT3081 da IFM?
O TT3081 é um sensor de temperatura industrial do tipo Pt100, projetado especificamente para a medição precisa de temperatura em fluidos líquidos e gasosos.
Para qual tipo de aplicação este sensor é indicado?
Este sensor é indicado para aplicações industriais que exigem medição em tubulações ou tanques, utilizando uma conexão de processo de 10 mm e saída para unidades de avaliação Pt100.
O sensor pode ser utilizado em qualquer temperatura ou fluido?
O sensor não deve ser utilizado em processos com temperaturas superiores a 150 °C, pois excede o limite térmico do componente, ou em fluidos altamente corrosivos que não sejam compatíveis com o aço inoxidável 316L (1.4404).
Este sensor é compatível com entradas de termopar ou saídas 4-20mA?
Ele não é compatível com sistemas que requerem sensores de termopar (tipo K, J, etc.) ou sinais de saída analógicos diretos como 4-20mA, pois é um elemento passivo Pt100 que necessita de um controlador ou unidade de avaliação externa.
O que fazer se a leitura de temperatura estiver instável?
Se a leitura estiver oscilando, verifique primeiro a conexão do cabo M12 e a integridade dos contatos banhados a ouro para garantir que não haja oxidação ou mau contato.
Como diagnosticar a perda total de sinal do sensor?
A ausência de sinal indica, geralmente, uma interrupção no circuito ou cabo rompido; realize um teste de continuidade entre os pinos do conector M12 para descartar danos físicos.
Por que escolher este sensor Pt100 em vez de um sensor de temperatura simples?
Para aplicações simples, este sensor Pt100 é a escolha padrão por sua robustez e classe de precisão A, sendo superior a termistores comuns em estabilidade de longo prazo.
Este item é vendido como um kit completo ou apenas o sensor?
Este produto é vendido como um sensor unitário. A escolha de comprar este modelo específico deve ser baseada na compatibilidade do comprimento de instalação de 360mm com o diâmetro da sua tubulação.
Existe alguma regra de instalação para garantir a precisão?
A instalação exige uma profundidade mínima de imersão de 15 mm no fluido para garantir a precisão da medição conforme norma DIN EN 60751.
Qual a procedência deste sensor?
O sensor é fabricado pela IFM Electronic, com suporte técnico e faturamento direto da subsidiária brasileira conforme políticas de distribuição do fabricante.
GLOSSÁRIO TÉCNICO
Pt100
Elemento de medição de temperatura que varia sua resistência elétrica conforme a temperatura, baseado na norma DIN EN 60751.
Classe A
Classificação de precisão para sensores Pt100, garantindo um erro menor de medição conforme DIN EN 60751.
316L (1.4404)
Aço inoxidável austenítico com baixo teor de carbono, excelente resistência à corrosão (Ref.: Materiais em contato com o fluído).
IP69K
Grau de proteção contra entrada de poeira e alta pressão de lavagem, essencial para ambientes industriais exigentes.
M12
Padrão de conexão elétrica industrial circular de 4 pinos (Ref.: Conexão elétrica).
