Sensor de Temperatura IFM TT2291

Pré-visualizar: TT2291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 250mm -40 a 150°C

TT2291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 250mm -40 a 150°C

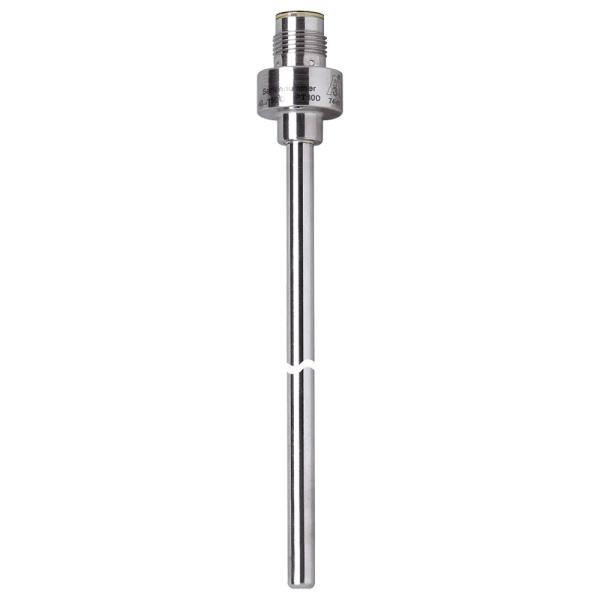

Imagem meramente ilustrativa

R$ 1.191,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT2291
EAN: 4021179262736
NCM do produto: 85332190

Destaques do Produto Faixa de Medição -40...mais

Fechar menu

Saiba mais sobre: "TT2291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 250mm -40 a 150°C"

Destaques do Produto

Faixa de Medição

-40 a 150 °C

Comprimento Sonda

250 mm

Conexão Elétrica

M12

Material

Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TT2291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 250mm -40 a 150°C

O TT2291 é um sensor de temperatura industrial projetado para aplicações higiênicas exigentes, utilizando um elemento Pt100 Classe A para alta precisão. Com um comprimento de 250 mm e construção em aço inoxidável 316L, ele suporta temperaturas de -40 a 150 °C e pressões de até 160 bar. É uma solução robusta com proteção IP69K, ideal para ambientes que requerem lavagem intensiva.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Elemento	Pt 100
Comprimento	250 mm
Pressão Máx	160 bar
Proteção	IP69K
Material	Aço Inox 316L
Temperatura	-40 a 150 °C
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em sistemas higiênicos
Processos com fluidos líquidos ou gasosos
Ambientes com exigência de limpeza IP69K
Sistemas de controle de temperatura precisos

⚠ Considere outro se precisa de:

Instalação em fluidos altamente corrosivos não compatíveis com inox 316L
Uso em temperaturas excedendo 150°C
Uso em sistemas sem suporte para sensores Pt100
Instalação com imersão menor que 15 mm

APLICAÇÕES E USO

Sistemas higiênicos
Monitoramento de temperatura em tanques e tubulações
Processos alimentícios e de bebidas
Indústria química e farmacêutica

COMO ESCOLHER

Antes de comprar o TT2291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 250mm -40 a 150°C, verifique estes pontos:

Escolha este produto se

Sua aplicação exige conformidade com padrões higiênicos (316L, rugosidade baixa) e alta proteção contra umidade (IP69K).

Considere alternativas se

Sua faixa de temperatura de processo ultrapassa 150 °C ou se a conexão de processo requer roscas (G1/2, NPT) em vez de montagem por adaptação de 6 mm.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Elemento de medição	1 x Pt 100	Norma DIN EN 60751, classe A
Alcance de medição	-40...150 °C	Limite operacional

Dados mecânicos
Material	1.4404 (aço inoxidável 316L)	Contato com fluido
Comprimento de instalação	250 mm	Dimensão de inserção
Resistência à pressão	160 bar	Limite de estanqueidade

Dados elétricos

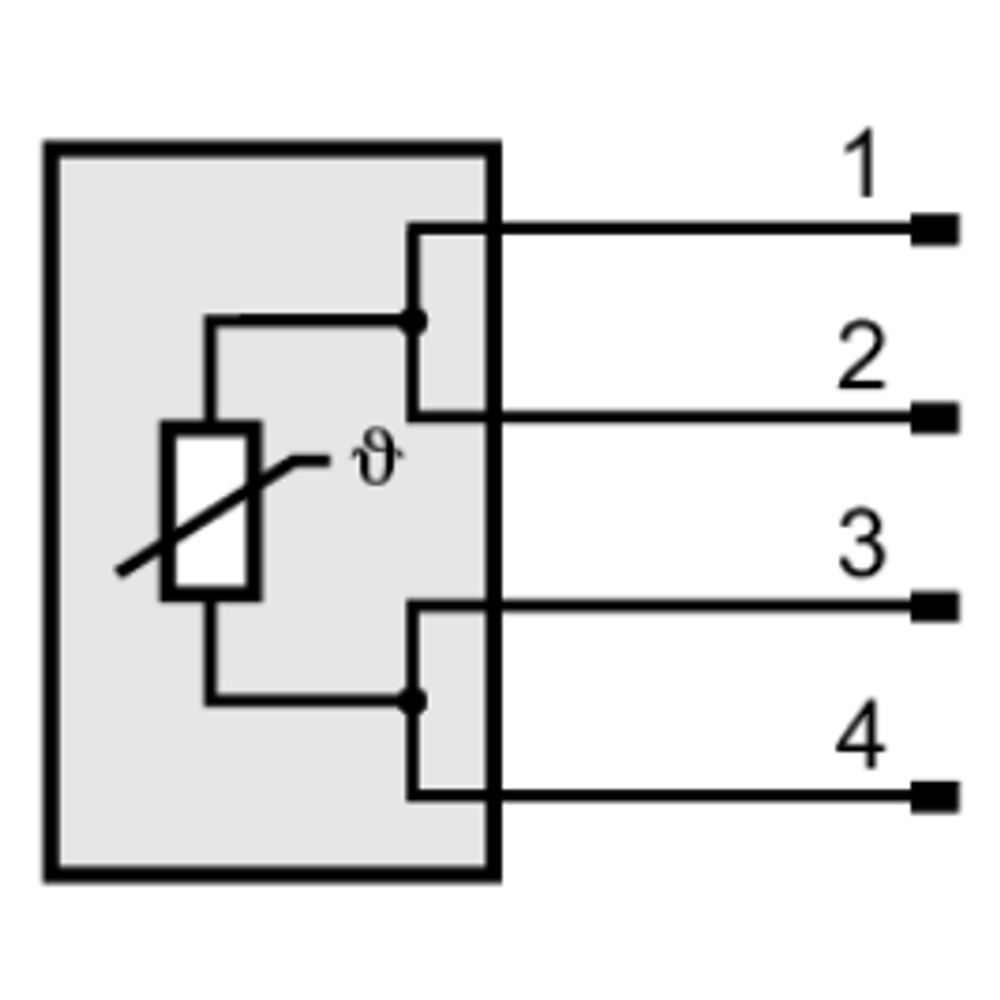

Conexão	M12, 4 contatos dourados	Interface elétrica
Grau de proteção	IP 68, IP 69K	Vedação contra agentes externos

COMPATIBILIDADE

Comunicação

• Sinal analógico resistivo (Pt100)

Conexões

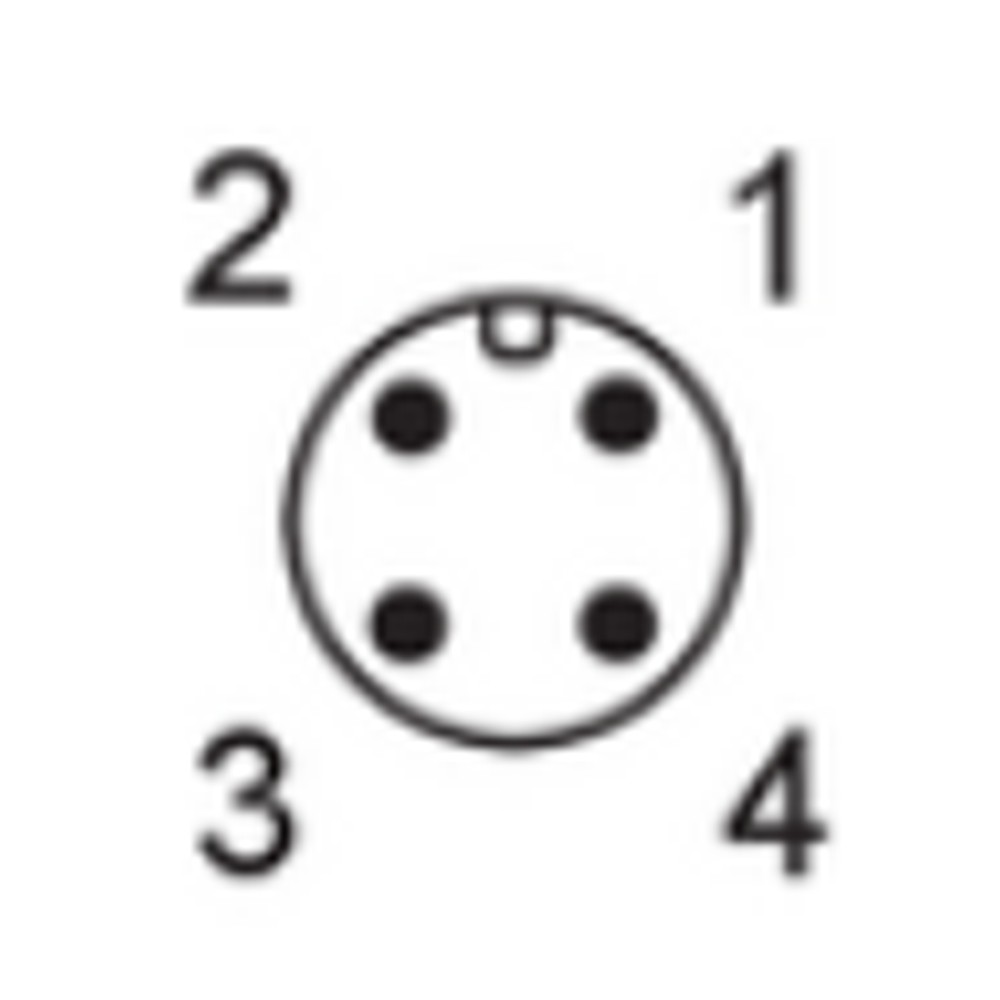

Elétrica 1 x M12, 4 contatos, codificação A

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processos higiênicos	✓	Construção em inox 316L e design sanitário.
Lavagem com jato de alta pressão	✓	Classificação de proteção IP69K.
Temperaturas acima de 150 °C	✗	Limite térmico do componente de medição.

INSTALAÇÃO

Como instalar o TT2291 IFM - Sensor de Temperatura ifm Sistemas Higiênicos Pt100 250mm -40 a 150°C

1. Limpar a conexão de processo antes da instalação.
2. Verificar a compatibilidade do vedante com o fluido.
3. Inserir a sonda com atenção ao comprimento de 250 mm.
4. Fixar utilizando adaptação de fixação de 6 mm.
5. Conectar o cabo M12, garantindo o travamento da rosca.
6. Configurar a unidade de avaliação para a curva Pt100 (DIN EN 60751).

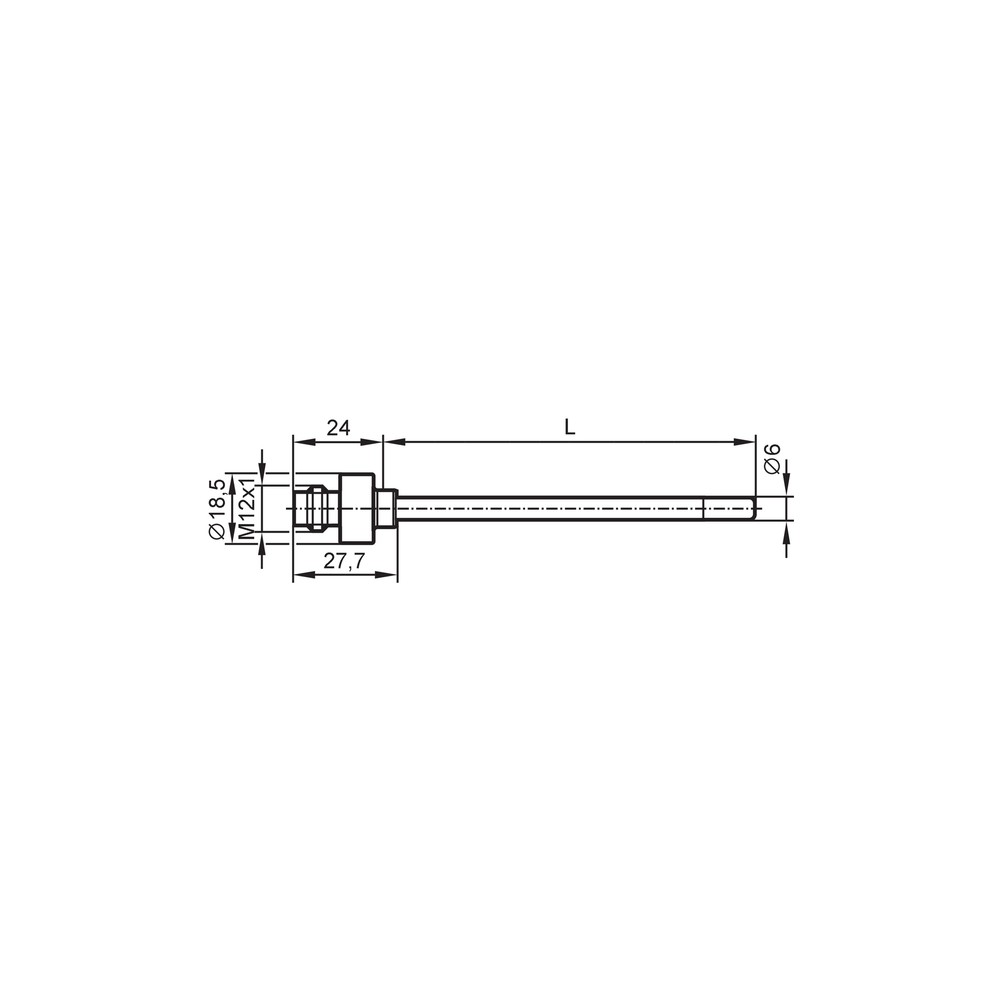

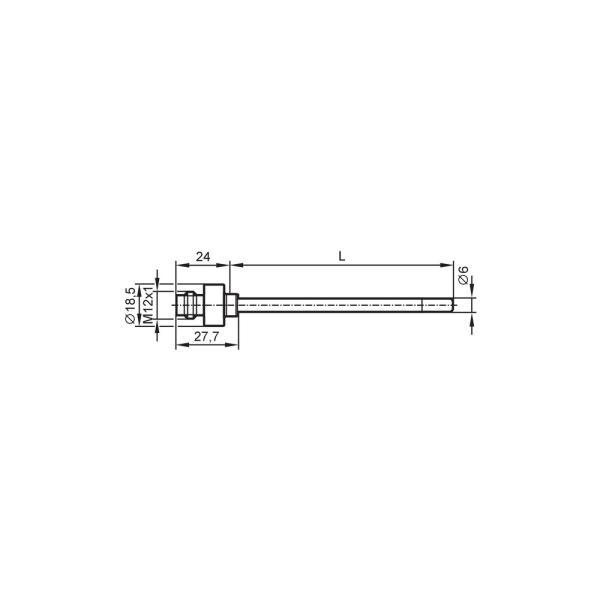

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura travada ou inexistente	Falha no elemento sensor	Medir resistência entre pinos conforme tabela do manual
Sinal instável ou intermitente	Conexão elétrica oxidada ou frouxa	Verificar aperto e limpeza dos contatos M12
Desvio constante na leitura	Erro de conversão na unidade de avaliação	Calibrar unidade de avaliação conforme curva Pt100
Tempo de resposta lento	Instalação inadequada	Garantir imersão mínima de 15 mm no fluido

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TT2291 da ifm?

O TT2291 é um sensor de temperatura Pt100 (DIN EN 60751, classe A) projetado para monitoramento preciso de processos em aplicações higiênicas.

Para que aplicações o TT2291 é recomendado?

Ele é indicado para medição de temperaturas de -40 a 150 °C em fluidos líquidos e gasosos, com alta resistência à pressão (160 bar) e construção em aço inoxidável 316L.

Existe alguma aplicação onde este sensor não deve ser usado?

O sensor não é compatível com processos que exijam medição acima de 150 °C ou que utilizem substâncias químicas corrosivas que ataquem o aço inoxidável 1.4404 (316L).

Posso instalar este sensor em qualquer tubulação?

Este modelo não é indicado para instalação em tubulações com diâmetro interno muito reduzido onde o comprimento de instalação de 250 mm possa obstruir o fluxo.

O que fazer se o sensor apresentar leituras erradas?

Sintomas de erro de leitura ou leitura instável podem indicar falha na unidade de avaliação, curto-circuito ou conexão elétrica frouxa; verifique a continuidade dos fios e as conexões M12.

Como saber se o sensor de temperatura queimou?

Verifique se há integridade física na ponta do sensor e se não houve sobreaquecimento acima de 150 °C, o que pode danificar o elemento de medição Pt100.

Este sensor é melhor que outros sensores de mercado?

O TT2291 é um sensor industrial robusto com proteção IP69K, ideal para ambientes de lavagem frequente, superando sensores convencionais de automação comercial.

Este sensor pode ser ligado diretamente ao CLP?

O TT2291 é um componente passivo (Pt100) e requer uma unidade de avaliação (transmissor ou CLP com entrada analógica) para converter o sinal de resistência em dado processável.

Quais cuidados tomar na instalação?

A instalação requer uma vedação adequada na conexão de processo de 6 mm; certifique-se de não aplicar torque excessivo que possa danificar a carcaça do sensor.

O produto é original e possui suporte?

O produto é vendido diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do fabricante e suporte técnico especializado sobre o sensor original.

GLOSSÁRIO TÉCNICO

Pt100

Elemento sensor de temperatura por resistência que varia linearmente com a temperatura conforme norma DIN EN 60751. (Ref.: 1 x Pt 100)

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e alta pressão de água/limpeza com vapor. (Ref.: IP 68, IP 69K)

Aço Inoxidável 316L

Liga metálica de alta resistência à corrosão, adequada para contato com alimentos e fluidos higiênicos. (Ref.: 1.4404)

Tempo de Resposta (T05/T09)

Tempo que o sensor leva para atingir 50% ou 90% do valor final da temperatura medida. (Ref.: 1 / 3 s)

Rugosidade (Ra)

Medida de acabamento superficial que indica a suavidade da superfície, crucial para evitar contaminação em processos higiênicos. (Ref.: Ra < 0,8 µm)
