Sensor de Temperatura IFM TT2281

Pré-visualizar: TT2281 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 250mm M12

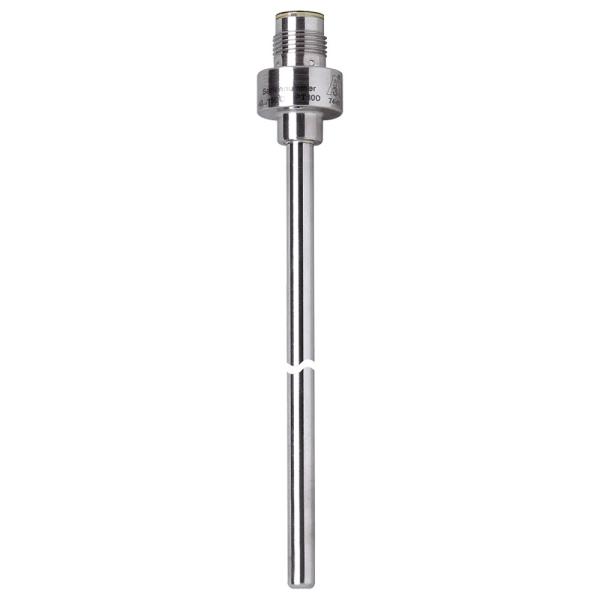

TT2281 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 250mm M12

Imagem meramente ilustrativa

R$ 1.159,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT2281
EAN: 4021179262729
NCM do produto: 85332190

Destaques do Produto Elemento de Medição...mais

Fechar menu

Saiba mais sobre: "TT2281 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt100 250mm M12"

Destaques do Produto

Elemento de Medição

Pt100 (Classe A)

Comprimento da Sonda

250 mm

Conexão

M12

Pressão Máxima

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

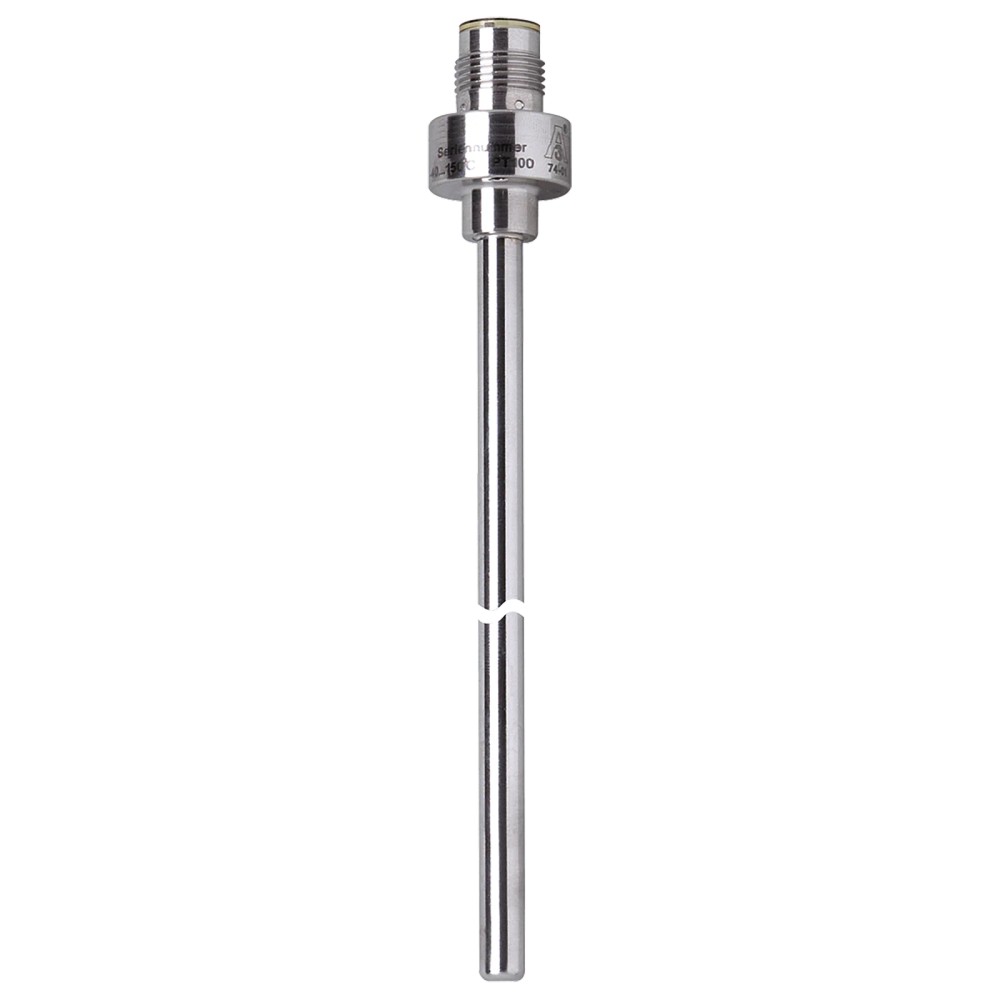

Sobre o Sensor de Temperatura ifm TT2281 Pt100 250mm M12

O TT2281 é um sensor de temperatura robusto com elemento Pt100, ideal para monitoramento preciso de fluidos líquidos e gasosos em ambientes industriais. Destaca-se por seu comprimento de instalação de 250 mm, alta resistência à pressão de 160 bar e proteção IP69K. É a solução ideal para processos que exigem medição confiável e durabilidade sob condições exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	TT2281
Elemento Sensor	1 x Pt100 (Classe A)
Comprimento de instalação	250 mm
Alcance de medição	-40 a 150 °C
Pressão máxima	160 bar
Grau de proteção	IP68 / IP69K
Conexão elétrica	M12, 4 pinos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos e gasosos.
Sistemas industriais que requerem alta precisão (Classe A).
Ambientes com alta necessidade de vedação (IP69K).
Processos que utilizam unidades de avaliação com entrada para Pt100.

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 160 bar.
Fluidos quimicamente agressivos ao aço inoxidável 316L (1.4404).
Ambientes com vibração acima dos limites da norma DIN EN 60068-2-6.
Instalações com profundidade de imersão inferior a 15 mm.

APLICAÇÕES E USO

Monitoramento de temperatura em tanques de fluidos industriais.
Sistemas de refrigeração e climatização onde a precisão de classe A é necessária.
Processos de automação industrial que utilizam controladores com entrada Pt100.
Monitoramento de temperatura em tubulações com pressões de até 160 bar.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura ifm TT2281 Pt100 250mm M12, verifique estes pontos:

Quando escolher o TT2281

Escolha este modelo quando sua aplicação exigir precisão de classe A em medições de até 150 °C, com a necessidade de um invólucro de 250 mm e resistência a pressões de até 160 bar.

Quando buscar alternativas

Busque outra opção se o seu processo exceder a faixa de -40 a 150 °C, exigir um comprimento de inserção diferente de 250 mm, ou se o fluido for incompatível com aço inox 316L.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento de medição	1 x Pt 100	Sensor resistivo padrão para medição de temperatura industrial.
Precisão	± (0,15 K + 0,002 x\|t\|)	Desvio conforme classe A da norma DIN EN 60751.
Alcance de medição	-40...150 °C	Faixa operacional permitida sem danos ao componente.

Dados Mecânicos
Resistência à pressão	160 bar	Limite máximo de pressão suportado pelo invólucro.
Material da sonda	Aço inoxidável 316L (1.4404)	Material em contato com o fluido para resistência à corrosão.
Comprimento de instalação	250 mm	Dimensão física da sonda inserida no processo.

Confiabilidade e Eletrica
Conexão elétrica	M12, 4 pinos	Interface de sinal codificação A com contatos dourados.
Grau de Proteção	IP68 / IP69K	Nível de vedação contra umidade e partículas.
MTTF	22831 anos	Tempo médio até a primeira falha, indicando alta confiabilidade.

COMPATIBILIDADE

Comunicação

• Saída analógica via termorresistência Pt100 (passiva)

Conexões

Elétrica M12, 4 pinos (Codificação A)

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água	✓	O material 316L e a proteção IP69K são plenamente compatíveis com aplicações em água.
Aplicações com pressões acima de 160 bar	✗	O limite mecânico estrutural do sensor é de 160 bar.
Sistemas de controle com entrada Pt100	✓	O sensor segue a curva padrão industrial DIN EN 60751.

INSTALAÇÃO

Como instalar o Sensor de Temperatura ifm TT2281 Pt100 250mm M12

Certifique-se de que o sistema está despressurizado e frio.
Verifique se a rosca de processo é compatível com a fixação Ø 6 mm.
Insira a sonda no local de instalação garantindo profundidade mínima de 15 mm.
Rosqueie o sensor manualmente até o assentamento.
Conecte o cabo M12, garantindo que o O-ring esteja posicionado corretamente.
Verifique a integridade da vedação após a pressurização do sistema.

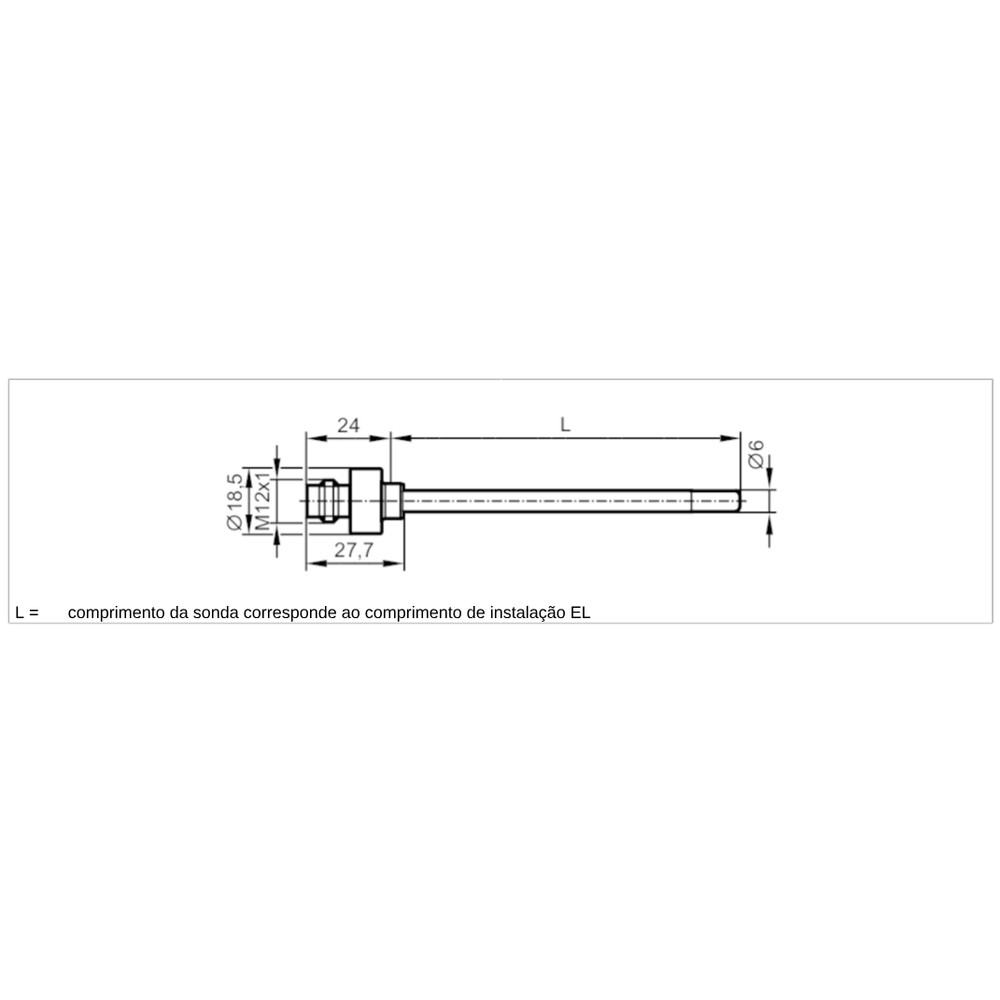

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal instável ou desvio de temperatura constante.	Entrada de umidade ou oxidação nos contatos.	Inspecionar visualmente os pinos do conector M12 e verificar a integridade da vedação.
Ausência de leitura ou erro de leitura no controlador.	Falha no elemento sensor (circuito aberto).	Utilizar um multímetro para medir a resistência entre os pinos conforme a curva característica Pt100.
Deformação física ou falha na vedação (vazamento).	Torque excessivo na instalação.	Verificar se houve dano na rosca ou na luva de fixação durante a montagem.
Erro de precisão (leitura abaixo do esperado).	Profundidade de imersão insuficiente.	Confirmar se a ponta do sensor está submersa pelo menos 15 mm no fluido conforme especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - TT2281 (Datasheet) Desenho em Escala do Sensor (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TT2281 da ifm?

O TT2281 é um sensor de temperatura industrial projetado para monitoramento preciso de fluidos, equipado com um elemento sensor Pt100 (classe A) e corpo em aço inoxidável 316L.

Com quais sistemas de automação o TT2281 é compatível?

Este dispositivo é compatível com sistemas que aceitam entradas Pt100 e possui conexão elétrica padrão M12 de 4 pinos com contatos banhados a ouro.

Existem restrições de uso para este sensor?

O sensor não deve ser utilizado em aplicações onde a pressão do sistema exceda 160 bar ou em fluidos corrosivos que não sejam compatíveis com aço inoxidável 1.4404 (316L).

Quais as limitações de profundidade de imersão?

Ele também não é indicado para medições que exigem imersão inferior a 15 mm, pois essa é a profundidade mínima necessária para garantir a precisão da leitura conforme norma DIN EN 60751.

O que fazer se o sensor apresentar leituras instáveis?

Caso a leitura esteja instável, verifique se há contaminação nos contatos do conector M12 ou se a fiação apresenta oxidação, garantindo que o sinal Pt100 chegue íntegro à unidade de avaliação.

Como diagnosticar uma falha de medição total?

Se o sensor não apresentar variação de sinal, verifique com um multímetro a continuidade do elemento Pt100; a ausência de resistência indica circuito aberto no sensor.

Este modelo pode substituir qualquer sensor Pt100?

O TT2281 é uma peça avulsa. A escolha entre este modelo e outros depende estritamente do comprimento da sonda (250 mm) e da pressão do seu processo (até 160 bar).

Qual a vantagem deste sensor em relação a modelos genéricos?

Este sensor é focado em aplicações industriais de monitoramento de fluidos onde a precisão de classe A é necessária, superando sensores comuns de mercado em robustez e durabilidade.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto correto da conexão M12 para garantir a proteção IP68/IP69K; evite aplicar torque excessivo que possa danificar a vedação da rosca ou o corpo do sensor.

Este produto possui procedência garantida?

Sim, o produto é original ifm electronic, com rastreabilidade completa e suporte técnico especializado garantido pela cadeia de suprimentos da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Pt100

Termômetro de resistência de platina com 100 ohms a 0 °C (Ref.: DIN EN 60751).

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura.

Aço 316L (1.4404)

Aço inoxidável austenítico com baixo teor de carbono, excelente resistência à corrosão.

Conexão M12

Padrão de conector circular industrial para transmissão de sinais e energia (Ref.: Conexão elétrica).

Classe A

Classificação de tolerância de precisão do sensor conforme norma internacional (Ref.: DIN EN 60751).
