Sensor de Temperatura IFM TT2050

Pré-visualizar: TT2050 IFM - Sensor de Temperatura ifm Medição em fluidos Pt1000 -40 a 150°C 260mm

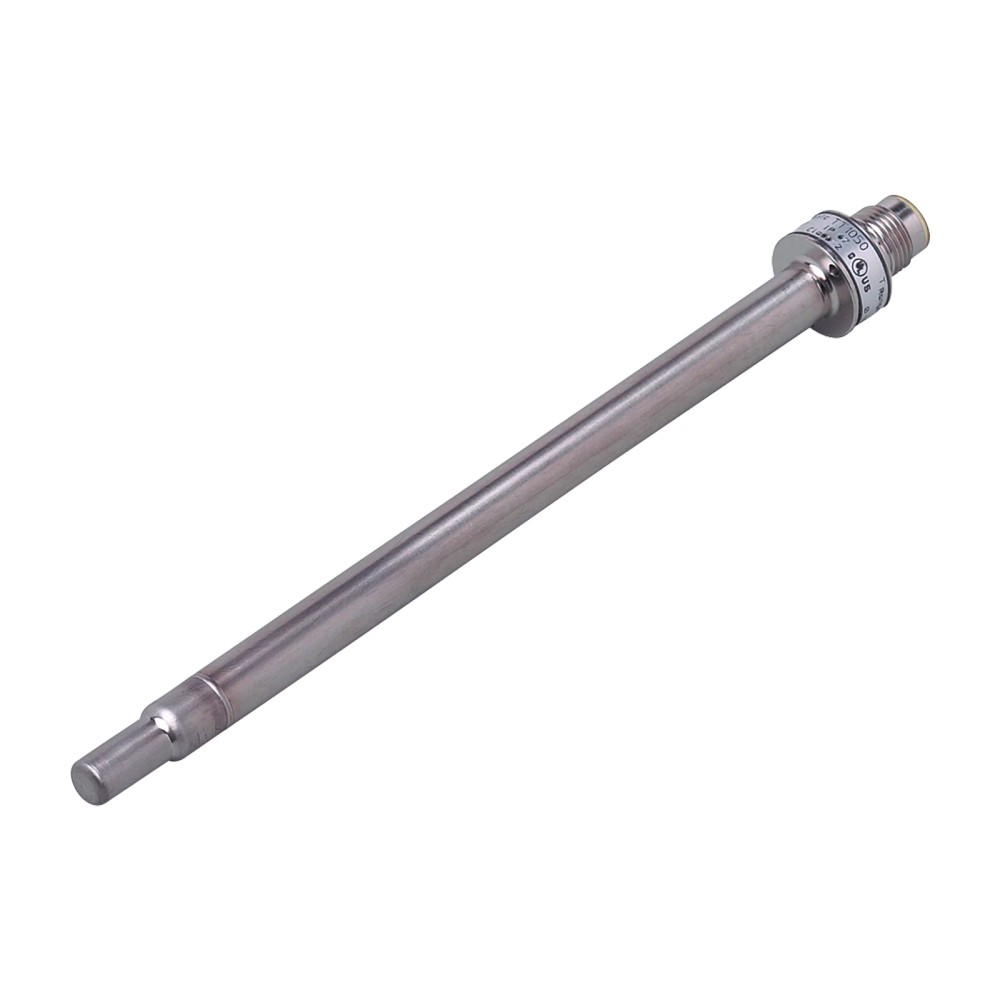

TT2050 IFM - Sensor de Temperatura ifm Medição em fluidos Pt1000 -40 a 150°C 260mm

Imagem meramente ilustrativa

R$ 1.219,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT2050
EAN: 4021179219075
NCM do produto: 85332190

Destaques do Produto Tipo Pt1000...mais

Fechar menu

Saiba mais sobre: "TT2050 IFM - Sensor de Temperatura ifm Medição em fluidos Pt1000 -40 a 150°C 260mm"

Destaques do Produto

Tipo

Pt1000

Comprimento

260 mm

Conexão

M12

Material

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TT2050 IFM - Sensor de Temperatura Pt1000 260mm

O sensor de temperatura TT2050 da ifm é um dispositivo de medição de alta precisão para fluidos líquidos e gasosos. Utiliza a tecnologia Pt1000 Classe A para garantir leituras confiáveis em temperaturas de -40 a 150°C. Com haste de aço inox de 260mm e conector M12, oferece robustez e facilidade de integração em sistemas industriais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Modelo	TT2050
Tipo de elemento	1 x Pt 1000
Classe	Classe A
Comprimento da haste	260 mm
Faixa de medição	-40 a 150 °C
Resistência à pressão	160 bar
Material da sonda	Aço Inox 1.4404

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tanques e tubulações industriais
Processos que exigem medição Pt1000 Classe A conforme DIN EN 60751
Sistemas operando sob pressões de até 160 bar

⚠ Considere outro se precisa de:

Fluidos altamente corrosivos não compatíveis com aço inox 1.4404
Aplicações com vibração ou choque mecânico acima dos limites especificados (DIN EN 60068-2-6)
Uso em ambientes onde a temperatura no conector exceda 80°C

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas de circulação de água
Medição de processos em tanques de fluidos industriais
Aplicações em tubulações que exigem conformidade com a norma DIN EN 60751

COMO ESCOLHER

Antes de comprar o TT2050 IFM - Sensor de Temperatura Pt1000 260mm, verifique estes pontos:

Quando escolher o TT2050

Ideal para processos que exigem precisão classe A e que possuem o padrão de instalação de fixação de 10mm com profundidade de 260mm.

Quando considerar alternativas

Se a aplicação exigir roscas específicas (ex: G1/2 ou NPT), este modelo, sendo de adaptação de fixação, pode não ser o indicado sem o acessório de montagem adequado.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de medição
Elemento sensor	1 x Pt 1000	Padrão DIN EN 60751
Classe de precisão	Classe A	Precisão ± (0,15 K + 0,002 x\|t\|)
Alcance de medição	-40...150 °C	Limite de temperatura do fluido

Dados mecânicos
Conexão de processo	Adaptação de fixação Ø 10 mm	Montagem mecânica
Comprimento de instalação	260 mm	Imersão no fluido
Resistência à pressão	160 bar	Limite de operação
Material da sonda	1.4404 (aço inoxidável 316L)	Compatibilidade química

Dados elétricos e proteção
Conexão elétrica	M12	4 pinos, contatos dourados
Grau de proteção	IP 68 / IP 69K	Vedação contra líquidos

COMPATIBILIDADE

Comunicação

• Pt1000 passivo (requer unidade de avaliação)

Conexões

Elétrica 1 x M12; codificação: A

Processo Adaptação de fixação Ø 10 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição em água limpa	✓	O material 1.4404 é ideal para meios neutros e água.
Ambientes de lavagem (Washdown)	✓	Proteção IP 69K garante resistência contra jatos de água.
Fluidos com alta pressão (acima de 160 bar)	✗	Excede o limite mecânico da haste do sensor.

INSTALAÇÃO

Como instalar o TT2050 IFM - Sensor de Temperatura Pt1000 260mm

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique a compatibilidade do diâmetro da conexão de fixação (10 mm).
Posicione o sensor no local de montagem, garantindo que a profundidade de imersão mínima de 15 mm seja respeitada.
Fixe o sensor utilizando o adaptador mecânico apropriado para o diâmetro 10mm.
Conecte o cabo M12, garantindo que a codificação A esteja alinhada.
Verifique se a vedação está correta e teste a continuidade do sinal antes de iniciar o processo.

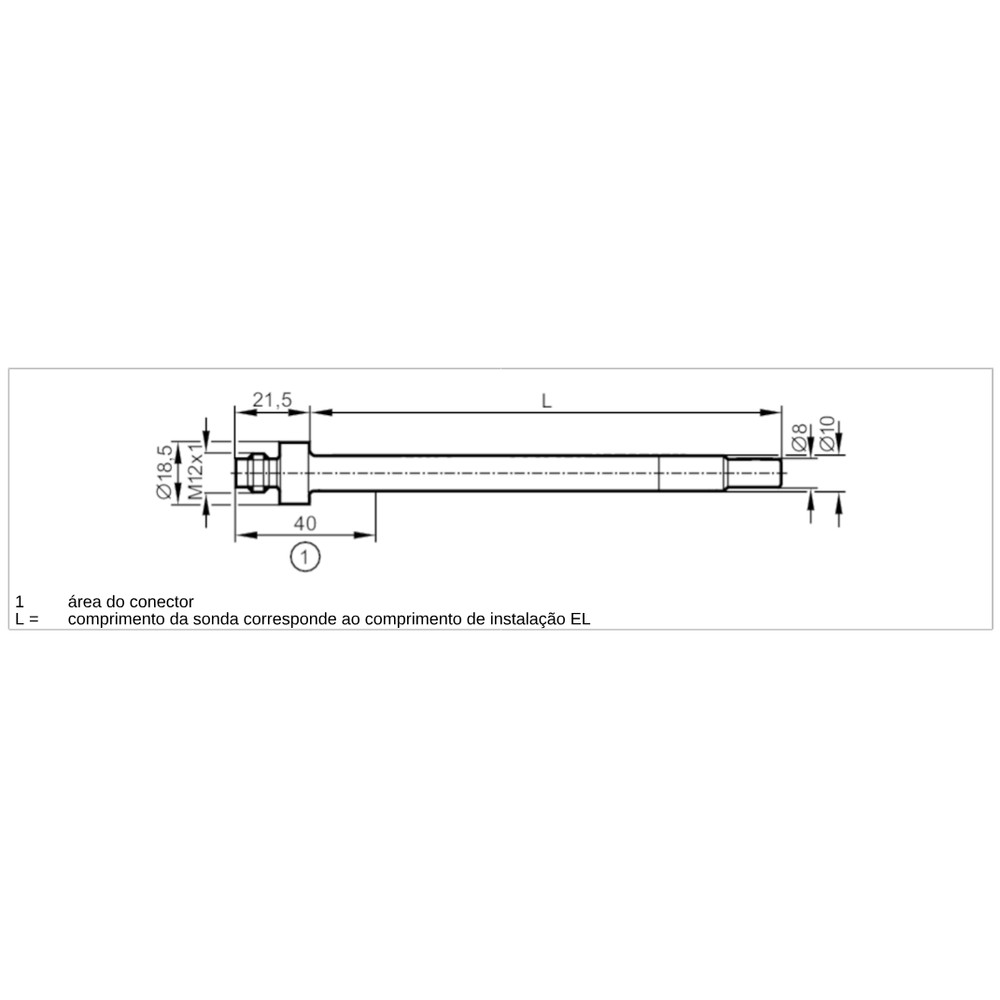

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de erro ou sinal intermitente	Dano por vibração excessiva ou impacto na ponta do sensor	Verificar integridade da haste e do elemento interno via teste de continuidade
Ruído no sinal ou resistência elevada	Oxidação nos contatos do conector M12	Limpeza dos pinos dourados e verificação de estanqueidade do conector
Deformação física ou vazamento pelo corpo do sensor	Excesso de pressão excedendo os 160 bar	Verificar se a pressão do processo ultrapassa o limite do componente
Falha na eletrônica do conector ou degradação do material	Temperatura ambiente no conector fora do limite (-25 a 80°C)	Medir a temperatura externa na área da conexão

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TT2050 e qual sua principal função?

O TT2050 é um sensor de temperatura industrial Pt1000 com haste de 260mm, projetado para medição precisa em fluidos líquidos e gasosos.

O que acompanha o sensor de temperatura na embalagem?

Este produto acompanha o sensor com contatos banhados a ouro para melhor conexão, conforme especificado na ficha técnica.

Onde o sensor TT2050 não deve ser utilizado?

O sensor não é indicado para aplicações onde a temperatura do fluido supere 150°C ou onde a pressão de operação exceda 160 bar, pois isso compromete a integridade do componente.

Quais materiais de fluido são incompatíveis com este sensor?

O sensor não é adequado para fluidos com alta abrasividade ou corrosividade incompatível com o aço inoxidável 1.4404 (316L).

Como diagnosticar falhas de leitura no sensor?

Sintomas como leituras instáveis ou erros de sinal podem ser causados por falha na blindagem do cabo ou oxidação no conector M12; verifique a integridade do cabeamento antes da substituição.

O que verificar se o sensor para de responder?

Se o sensor parar de transmitir, verifique a continuidade dos fios Pt1000 e a resistência do circuito de avaliação; uma leitura de resistência fora do padrão Pt1000 indica falha interna.

Por que escolher este modelo em vez de um sensor de temperatura simples?

O modelo TT2050 oferece precisão superior (Classe A) e resistência à pressão maior que sensores de uso geral, sendo ideal para processos críticos.

Este sensor funciona conectado diretamente a um CLP?

Este é um sensor de medição tipo Pt1000, que exige uma unidade de avaliação compatível para converter o sinal resistivo em dados de temperatura.

Quais cuidados ter na instalação do sensor?

Certifique-se de que a vedação da conexão mecânica esteja correta para evitar vazamentos e que o cabo M12 esteja firmemente conectado, respeitando o torque de aperto adequado.

Como garantir a procedência e qualidade do sensor?

A marca ifm electronic garante a conformidade com as normas DIN EN 60751, assegurando que as especificações de precisão classe A sejam mantidas conforme o projeto.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor de temperatura por resistência de platina com 1000 ohms a 0°C (Ref.: DIN EN 60751).

Classe A

Classificação de precisão que define o erro máximo permitido na medição (Ref.: DIN EN 60751, Classe A).

IP 69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza (Ref.: Normas de vedação).

M12

Padrão de conector industrial circular de 12mm de rosca (Ref.: Tipo de conexão elétrica).

1.4404

Designação de material aço inoxidável, também conhecido como 316L (Ref.: Materiais em contato com o fluido).
