Sensor de Temperatura ifm TT1291

Pré-visualizar: TT1291 IFM - Sensor de Temperatura ifm Pt100 Sistemas Higiênicos 150mm -40 a 150°C M12

TT1291 IFM - Sensor de Temperatura ifm Pt100 Sistemas Higiênicos 150mm -40 a 150°C M12

Imagem meramente ilustrativa

R$ 1.152,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT1291
EAN: 4021179262712
NCM do produto: 85332190

Destaques do Produto Comprimento da haste...mais

Fechar menu

Saiba mais sobre: "TT1291 IFM - Sensor de Temperatura ifm Pt100 Sistemas Higiênicos 150mm -40 a 150°C M12"

Destaques do Produto

Comprimento da haste

150 mm

Tipo de sensor

Pt100

Temperatura de operação

-40 a 150 °C

Conexão de processo

Ø 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

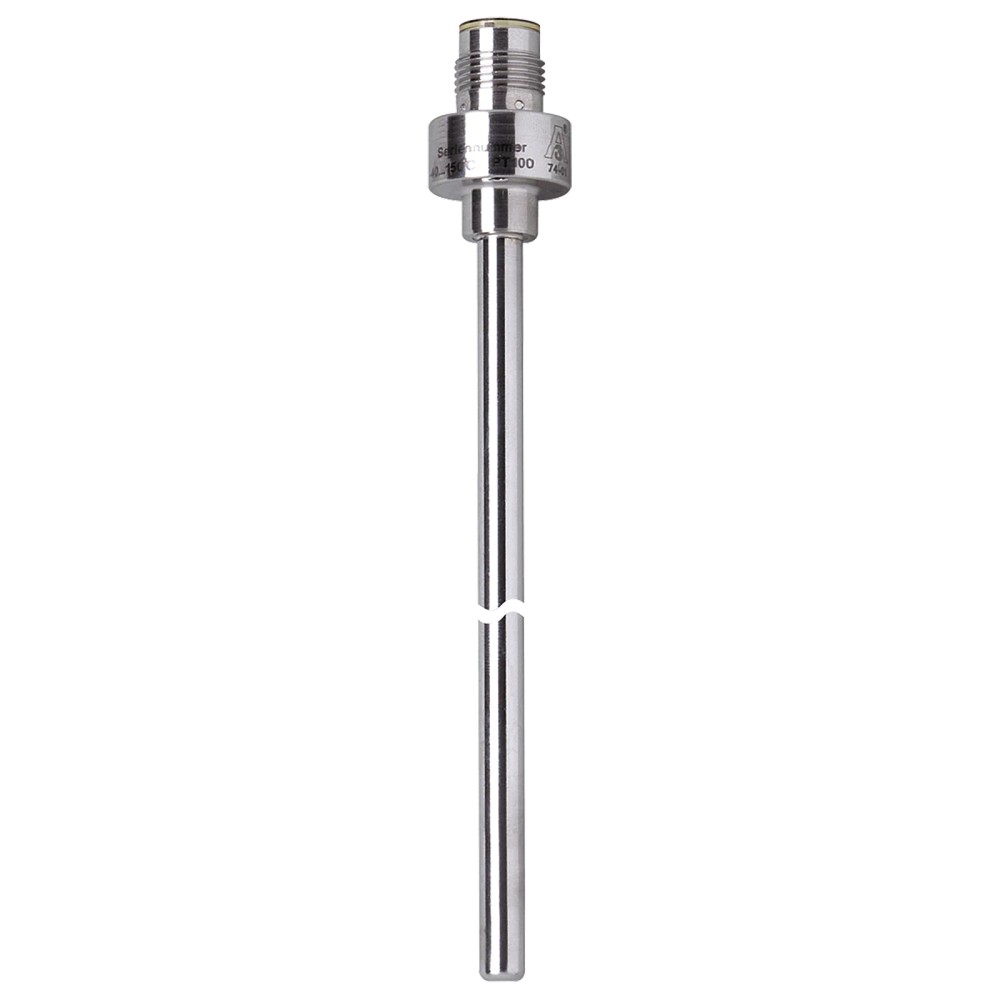

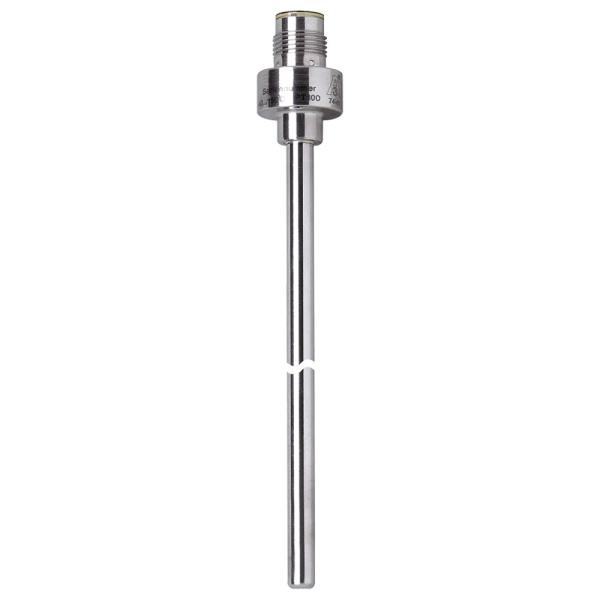

Sobre o Sensor de Temperatura ifm TT1291 Pt100 150mm

O sensor de temperatura ifm TT1291 é um dispositivo Pt100 de alta precisão projetado para ambientes industriais higiênicos. Equipado com haste de 150 mm, ele oferece medição confiável entre -40 e 150 °C. Sua construção em aço inoxidável 316L eletropolido e grau de proteção IP 69K garantem resistência em processos rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Tipo	Pt100
Faixa de Medição	-40 a 150 °C
Comprimento	150 mm
Pressão Máxima	160 bar
Conexão	M12, 4 pinos
Proteção	IP 68 / IP 69K
Certificações	FDA, cULus, EC 1935/2004

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas higiênicos (alimentício/farmacêutico).
Processos que exigem conformidade FDA e EC 1935/2004.
Aplicações que utilizam unidades de avaliação com entrada Pt100.
Instalações que requerem alto grau de proteção IP 68/IP 69K.

⚠ Considere outro se precisa de:

Processos com temperatura superior a 150 °C.
Pressões superiores a 160 bar.
Instalações com menos de 15 mm de profundidade de imersão.
Ambientes com agentes químicos corrosivos ao Aço Inoxidável 316L (1.4404).

APLICAÇÕES E USO

Monitoramento de temperatura em tanques e tubulações da indústria alimentícia.
Processos que exigem limpeza CIP/SIP (Clean/Sterilize In Place).
Aplicações em sistemas de envase onde o contato com o fluido é inevitável.
Ambientes industriais que demandam alta proteção contra umidade e lavagem sob pressão.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura ifm TT1291 Pt100 150mm, verifique estes pontos:

Escolha este produto se

Seu processo exige conformidade com normas sanitárias (FDA/EC 1935/2004), a temperatura está dentro de -40 a 150 °C e você necessita de um sensor com haste de 150 mm e resistência superior à corrosão.

Busque outra opção se

Sua aplicação exige sensores com sinais de saída integrados (como 4-20mA), se a temperatura de processo excede 150 °C, ou se a conexão mecânica de processo requer rosca (o TT1291 utiliza fixação Ø 6 mm).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e precisão
Elemento de medição	1 x Pt 100	Conforme DIN EN 60751, classe A
Alcance de medição	-40 a 150 °C	Limite de operação térmica
Precisão	± (0,15 K + 0,002 x\|t\|)	Desvio padrão conforme temperatura

Dados mecânicos e dinâmicos
Tempo de resposta T05/T09	1 / 3 s	Dinâmica de resposta térmica
Resistência à pressão	160 bar	Limite de pressão de processo
Material em contato	Aço inoxidável 316L (1.4404)	Compatibilidade química e higiênica

Dados elétricos e normativos

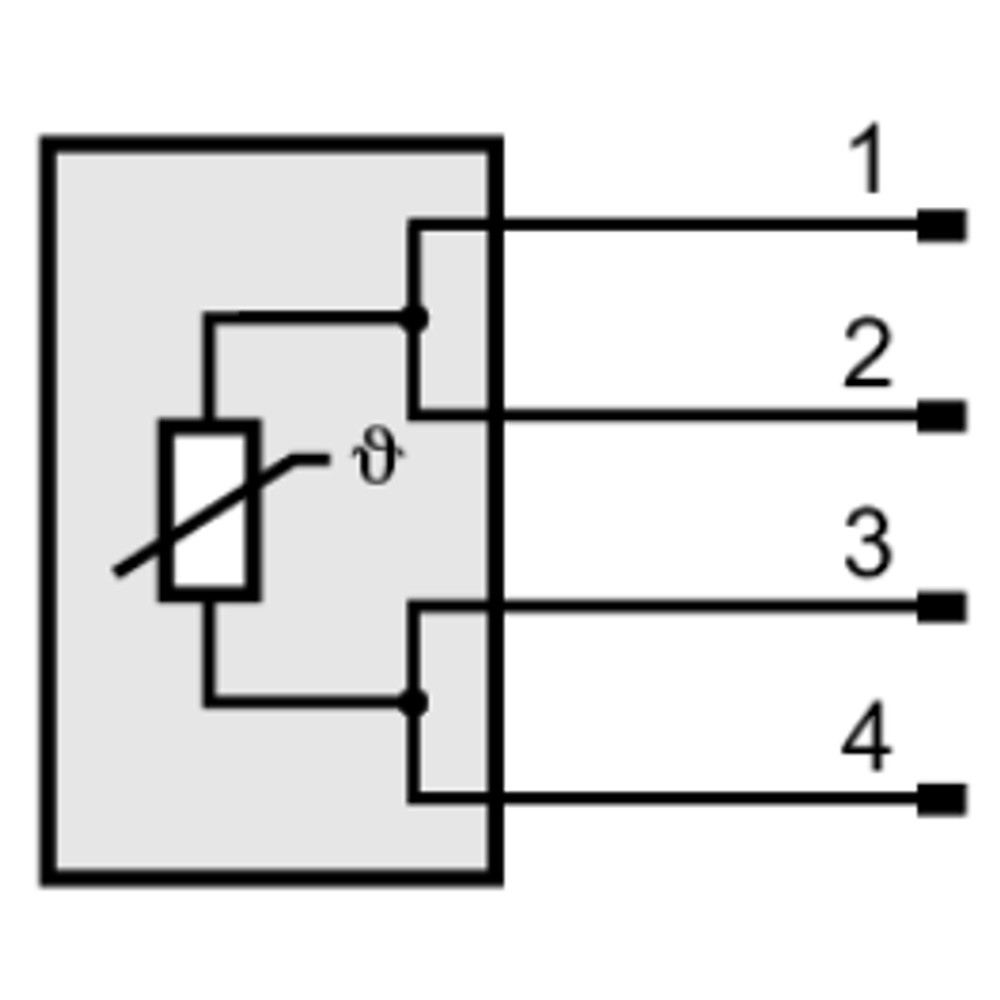

Conexão elétrica	M12, 4 pinos	Interface de conexão com contatos dourados
Classe de proteção	IP 68, IP 69K	Proteção contra fluidos e lavagem industrial
Certificações	cULus, FDA, EC 1935/2004	Conformidade para indústria alimentícia

COMPATIBILIDADE

Comunicação

• Pt100 (Passivo)

• Entrada Analógica (Pt100)

Conexões

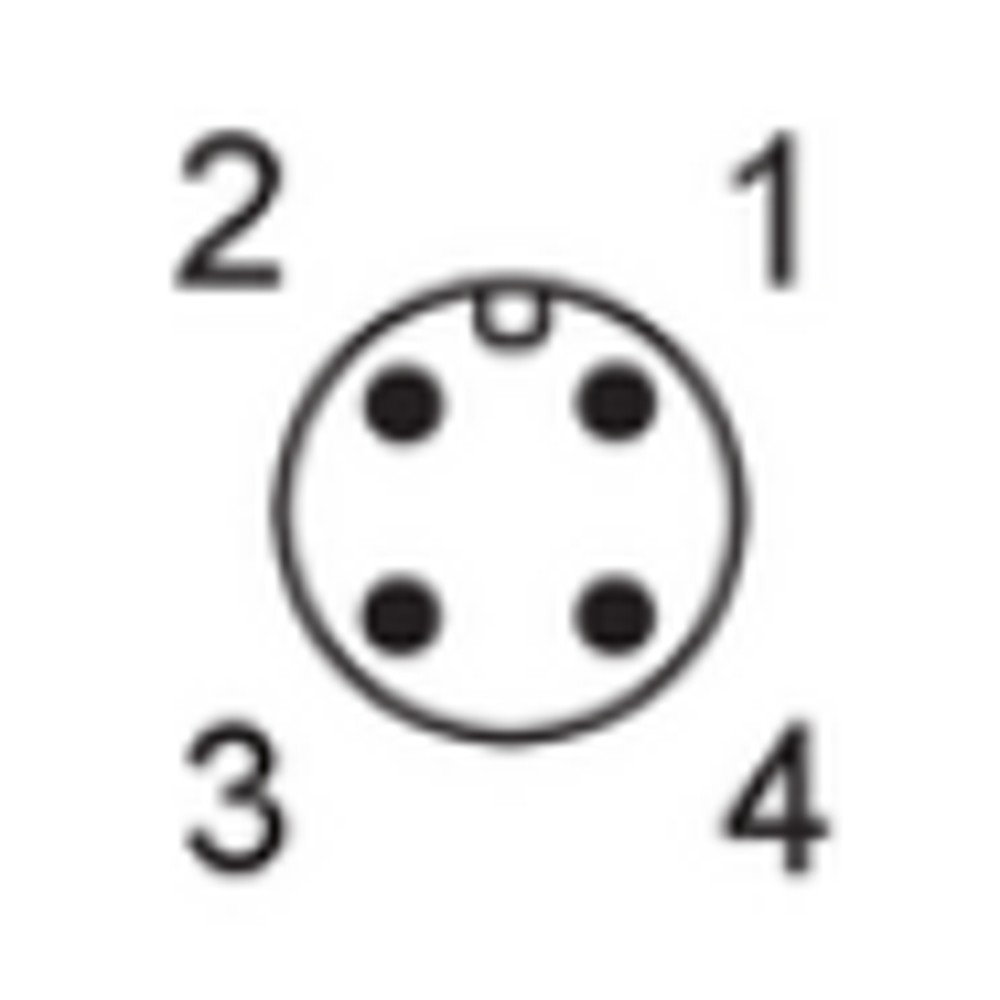

Elétrica 1 x M12; codificação: A; 4 pinos, dourado

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de limpeza industrial (lavagem pressão)	✓	O grau de proteção IP 69K e o material 316L garantem resistência total nestas condições.
Medição em processos de 200 °C	✗	O limite operacional do sensor é de 150 °C; temperaturas superiores danificam o elemento sensor.
Uso em sistemas de envase alimentício	✓	Possui certificações FDA e EC 1935/2004, essenciais para segurança alimentar.

INSTALAÇÃO

Como instalar o Sensor de Temperatura ifm TT1291 Pt100 150mm

Verifique se a vedação e o ponto de fixação estão limpos.
Insira o sensor na porta de processo garantindo uma imersão mínima de 15 mm.
Utilize o dispositivo de fixação para garantir que o sensor permaneça firme sob pressão.
Conecte o cabo M12 de 4 pinos, garantindo o aperto correto para manter a vedação IP 69K.
Verifique a integridade do cabeamento até a unidade de avaliação (transmissor/CLP).
Realize um teste de leitura comparativa com um padrão de temperatura para validação do ponto zero.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura intermitente ou sinal instável.	Oxidação ou falha de contato no conector M12.	Inspecione os pinos do conector M12 quanto a corrosão ou umidade e teste a continuidade do cabo.
Erro de leitura (valor fora da faixa esperada).	Profundidade de imersão insuficiente (< 15 mm).	Verifique se a haste está inserida pelo menos 15 mm dentro do fluxo do processo.
Sinal aberto ou leitura de valor infinito (resistor aberto).	Rompimento do elemento sensor Pt100.	Meça a resistência entre os pinos do sensor com um multímetro e compare com a tabela de resistência da norma DIN EN 60751.
Sinal não interpretado pelo sistema.	Incompatibilidade com o transmissor/clp.	Confirme se a entrada analógica está configurada para Pt100 Classe A e se a fiação está correta.

DOCUMENTAÇÃO TÉCNICA

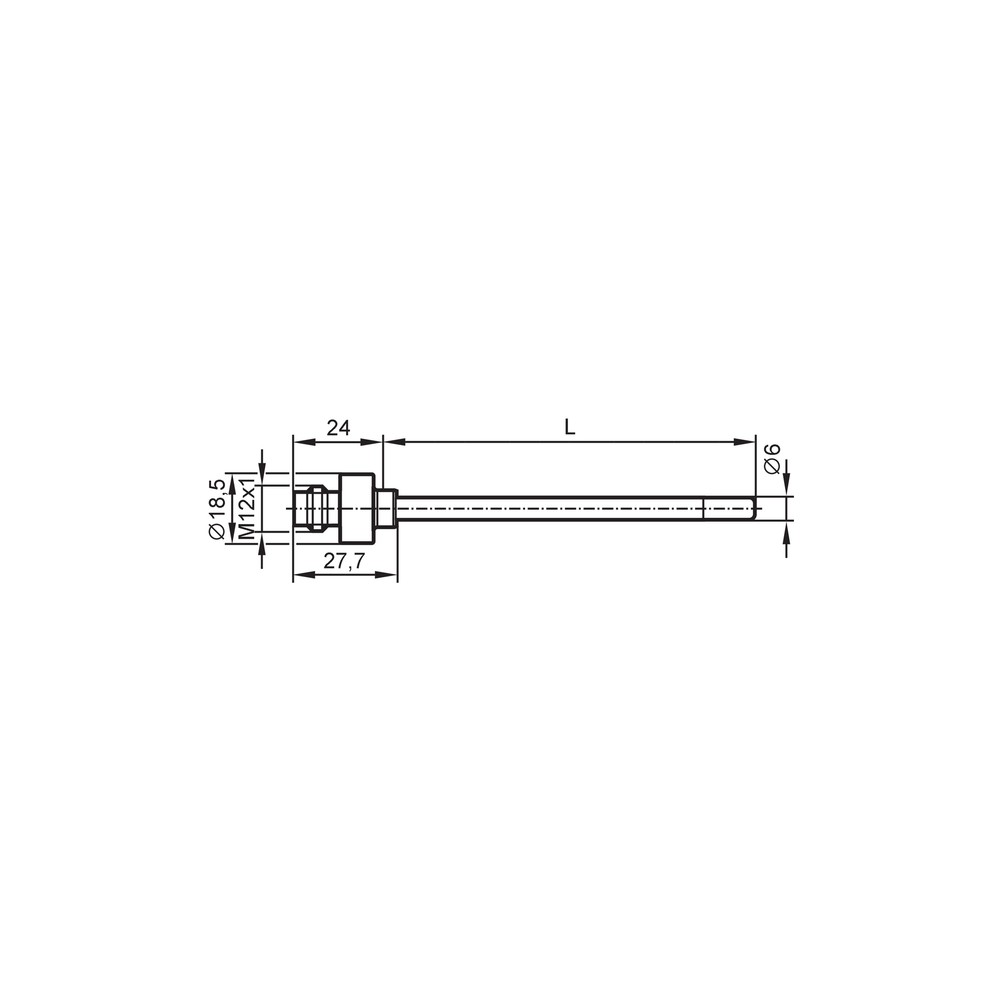

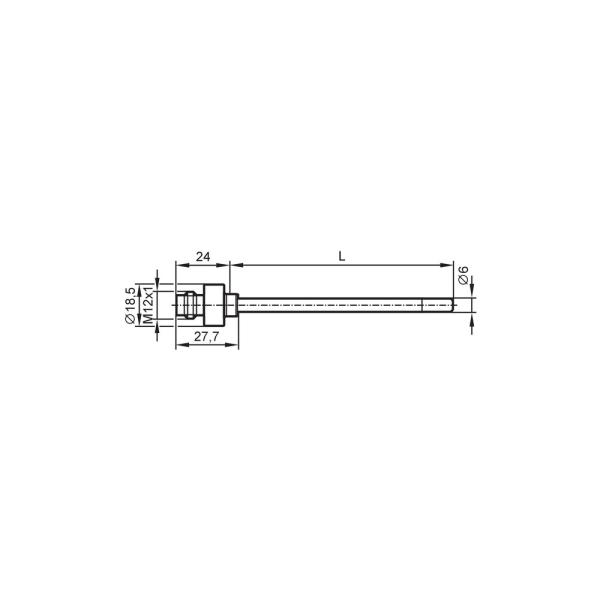

Datasheet Oficial TT1291 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TT1291 da ifm?

O TT1291 é um sensor de temperatura industrial do tipo Pt100, desenvolvido para sistemas higiênicos, que converte a variação de temperatura em uma resistência elétrica para unidades de avaliação.

Para quais aplicações este sensor é recomendado?

Ele é destinado a processos que exigem conformidade sanitária, operando em uma faixa de -40 a 150 °C, sendo ideal para indústrias alimentícias e de bebidas.

O sensor pode ser utilizado em qualquer temperatura ou pressão?

O TT1291 não é indicado para ambientes com temperaturas de processo superiores a 150 °C ou para instalações onde a pressão do sistema exceda os 160 bar nominais.

Existem restrições quanto ao tipo de fluido ou ambiente?

O sensor não deve ser aplicado em ambientes agressivos que exponham o corpo em aço 316L (1.4404) a substâncias químicas incompatíveis com este tipo de aço inoxidável.

O que fazer se o sensor apresentar falha de leitura?

Sintomas de leitura instável ou 'erro de sensor' podem indicar falha na conexão M12 ou ruptura no elemento Pt100. Verifique a continuidade dos pinos e o estado da conexão elétrica.

Como diagnosticar uma perda total de sinal?

Se o valor de temperatura estiver congelado ou fixo, verifique se houve rompimento do cabo ou oxidação nos contatos dourados do conector M12, que podem impedir a leitura da resistência.

Este modelo é compatível com qualquer porta de conexão?

Este modelo possui uma haste de 150 mm e conexão de processo de Ø 6 mm. Compare estas dimensões com o seu ponto de instalação para garantir a imersão adequada (mínimo de 15 mm).

Posso ligar este sensor diretamente a qualquer CLP?

O TT1291 é um sensor Pt100 passivo que requer uma unidade de avaliação (transmissor ou entrada analógica compatível). Verifique se o seu sistema de controle aceita Pt100 classe A conforme DIN EN 60751.

Quais cuidados devo ter na instalação?

Certifique-se de que a profundidade de imersão seja de pelo menos 15 mm para garantir a precisão de medição e evitar erros por condução térmica pela haste.

Qual a procedência e certificação do sensor?

O produto é original ifm electronic e conta com as certificações cULus, EC 1935/2004 e FDA, garantindo sua procedência e adequação para áreas higiênicas.

GLOSSÁRIO TÉCNICO

Pt100

Termômetro de resistência de platina com 100 ohms a 0 °C, padrão industrial conforme DIN EN 60751.

IP 69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Proteção IP)

Rugosidade Ra < 0,8 µm

Indicador de acabamento superficial que minimiza o acúmulo de resíduos em processos higiênicos. (Ref.: Característica da superfície)

Unidade de Avaliação

Dispositivo externo (clp ou transmissor) que converte o sinal de resistência do Pt100 em sinal elétrico de saída.

Aço 1.4404 (316L)

Aço inoxidável austenítico com baixo teor de carbono, excelente resistência à corrosão em meios agressivos. (Ref.: Materiais)
