Sensor de Temperatura IFM TT1281

Pré-visualizar: TT1281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 150mm M12 -40 a 150°C

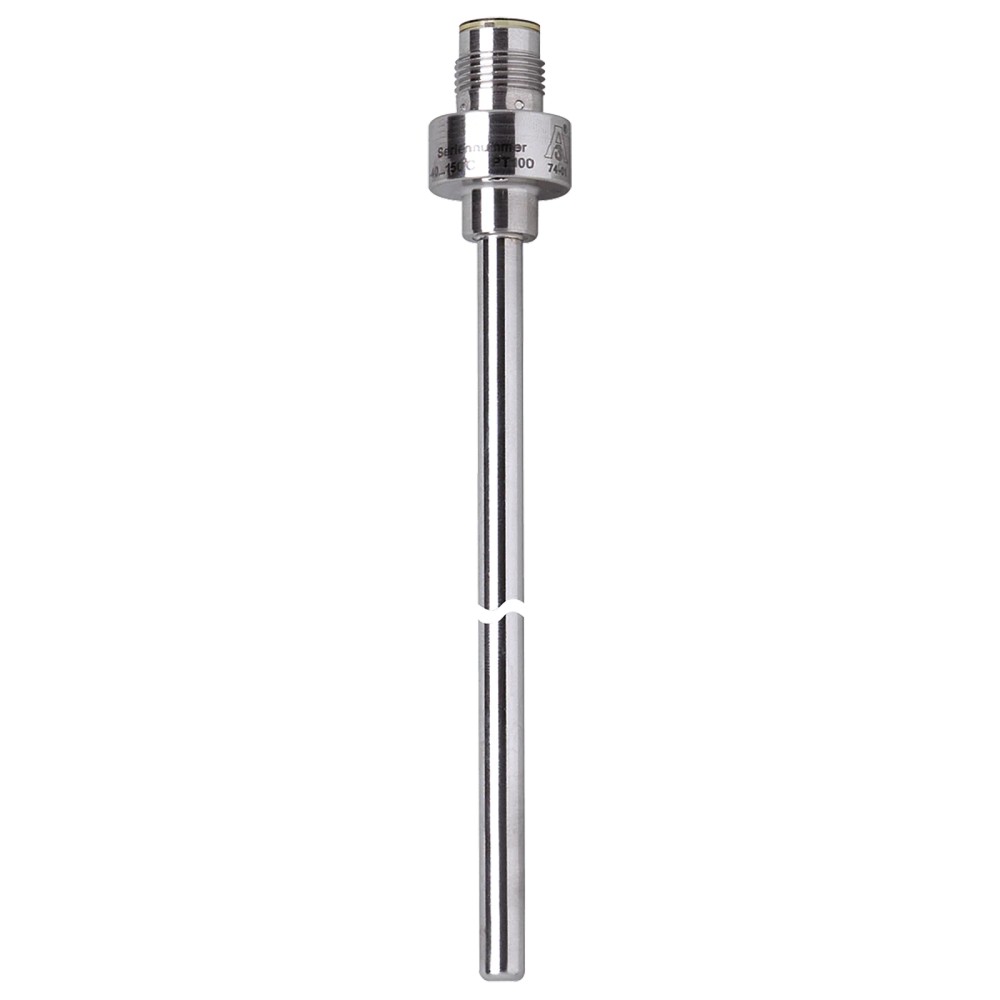

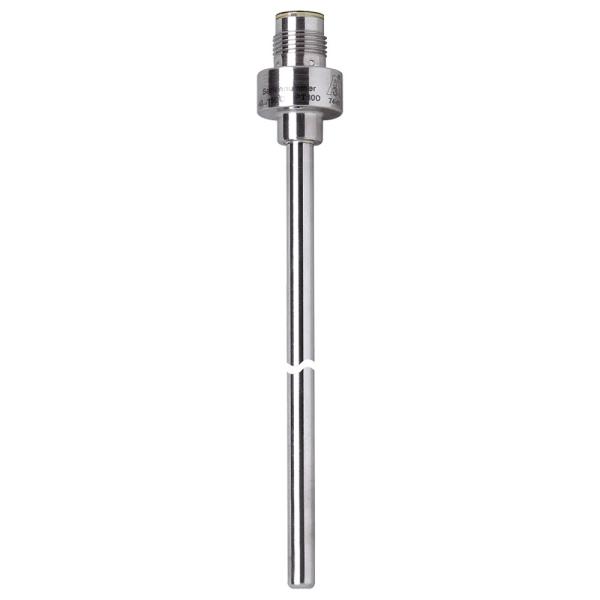

TT1281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 150mm M12 -40 a 150°C

Imagem meramente ilustrativa

R$ 1.085,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT1281
EAN: 4021179262705
NCM do produto: 85332190

Destaques do Produto Elemento sensor 1 x...mais

Fechar menu

Saiba mais sobre: "TT1281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 150mm M12 -40 a 150°C"

Destaques do Produto

Elemento sensor

1 x Pt100, classe A

Faixa de temperatura

-40 a 150 °C

Comprimento de instalação

150 mm

Conexão elétrica

M12, codificação A, 4 contatos

Adaptação de fixação

Ø 6 mm

Pressão máxima informada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TT1281, Pt100, comprimento de instalação de 150 mm, conexão M12, -40 a 150 °C

O IFM TT1281 é um sensor de temperatura com elemento de medição Pt100, destinado à conexão com unidades de avaliação. Mede de -40 a 150 °C e possui comprimento de instalação de 150 mm. A conexão elétrica é M12, e a resistência à pressão informada é de 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TT1281
Elemento de medição	1 x Pt100, DIN EN 60751, classe A
Faixa de medição	-40 a 150 °C (-40 a 302 °F)
Comprimento de instalação	150 mm
Conexão elétrica	M12, codificação A, 4 contatos dourados
Conexão de processo	Adaptação de fixação Ø 6 mm
Resistência à pressão	160 bar / 16 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)
Proteção	IP68; IP69K
Tempo de resposta T05 / T09	1 s / 3 s, conforme DIN EN 60751

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos, respeitando a faixa de -40 a 150 °C e os limites de pressão e temperatura do processo.
Instalações que aceitem comprimento de instalação de 150 mm e adaptação de fixação de Ø 6 mm.
Sistemas com unidade de avaliação compatível com o elemento Pt100 e com a conexão elétrica M12 especificada.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa especificada de -40 a 150 °C.
Instalações cuja pressão de processo exceda 160 bar.
Montagens que não aceitem o comprimento de instalação de 150 mm ou a adaptação de fixação de Ø 6 mm.

APLICAÇÕES E USO

Aplicação indicada pela ficha: medição de temperatura em fluidos líquidos ou gasosos, com conexão a uma unidade de avaliação compatível com Pt100. Respeite a faixa de -40 a 150 °C e a pressão máxima informada de 160 bar.
Possibilidade de aplicação: monitoramento de temperatura em tubulações ou equipamentos de processo que aceitem a adaptação de fixação Ø 6 mm e o comprimento de instalação de 150 mm. A adequação da montagem e do fluido precisa ser confirmada para cada instalação.
A ficha não especifica compatibilidade química para cada fluido nem condições particulares de montagem; valide essas informações com o datasheet do fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TT1281, Pt100, comprimento de instalação de 150 mm, conexão M12, -40 a 150 °C, verifique estes pontos:

Escolha o TT1281 quando

A aplicação exigir elemento Pt100 classe A, faixa de -40 a 150 °C, comprimento de instalação de 150 mm e conexão elétrica M12.

Verifique outra configuração quando

A temperatura, pressão, geometria de instalação ou conexão requerida estiver fora dos limites e dimensões informados para este modelo. Compare os requisitos com o datasheet do fabricante antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TT1281	Identificação do sensor de temperatura.
Tipo de produto	Sensor de temperatura de sonda	Destinado à medição de temperatura; a ficha informa uso com fluidos líquidos e gasosos.
Uso com unidade de avaliação	Conexão a unidades de avaliação	A unidade de avaliação deve ser compatível com elemento Pt100.
Fluidos indicados	Fluidos líquidos e gasosos	Descrição de substâncias informada na ficha.

Medição e desempenho
Elemento de medição	1 x Pt100	Elemento resistivo indicado pelo fabricante.
Norma e classe do elemento	DIN EN 60751, classe A	Referência e classe informadas para o Pt100.
Alcance de medição	-40 a 150 °C; -40 a 302 °F	Faixa de medição declarada.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada; t representa a temperatura conforme a ficha técnica.
Tempo dinâmico T05 / T09	1 s / 3 s	Valores conforme DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada para imersão.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Características da conexão elétrica declaradas.
Conexão de processo	Adaptação de fixação Ø 6 mm	Dimensão da adaptação indicada para a montagem.

Limites e condições ambientais
Resistência à pressão	160 bar / 16 MPa	Limite de pressão informado para o sensor.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa permitida para armazenamento informada.
Classe de proteção	III	Classe de proteção declarada na ficha.
Proteção IP	IP68; IP69K	Graus de proteção informados; condições específicas devem ser verificadas no datasheet.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (10 a 2000 Hz)	Condição de ensaio informada.

Dados mecânicos e materiais
Comprimento de instalação EL	150 mm	Comprimento de instalação especificado.

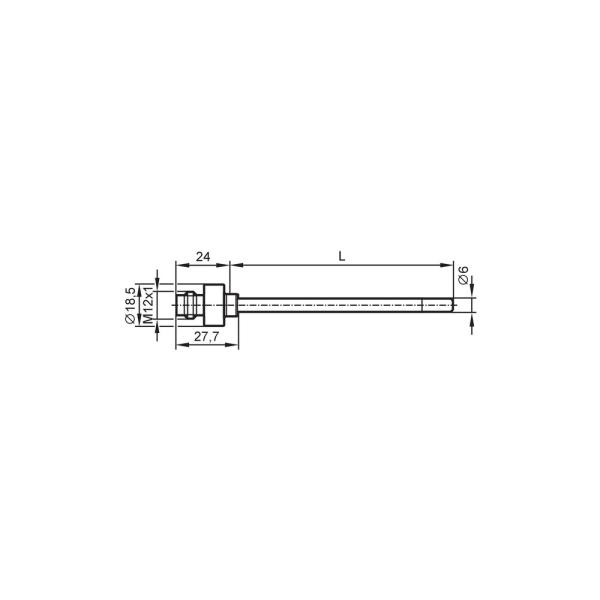

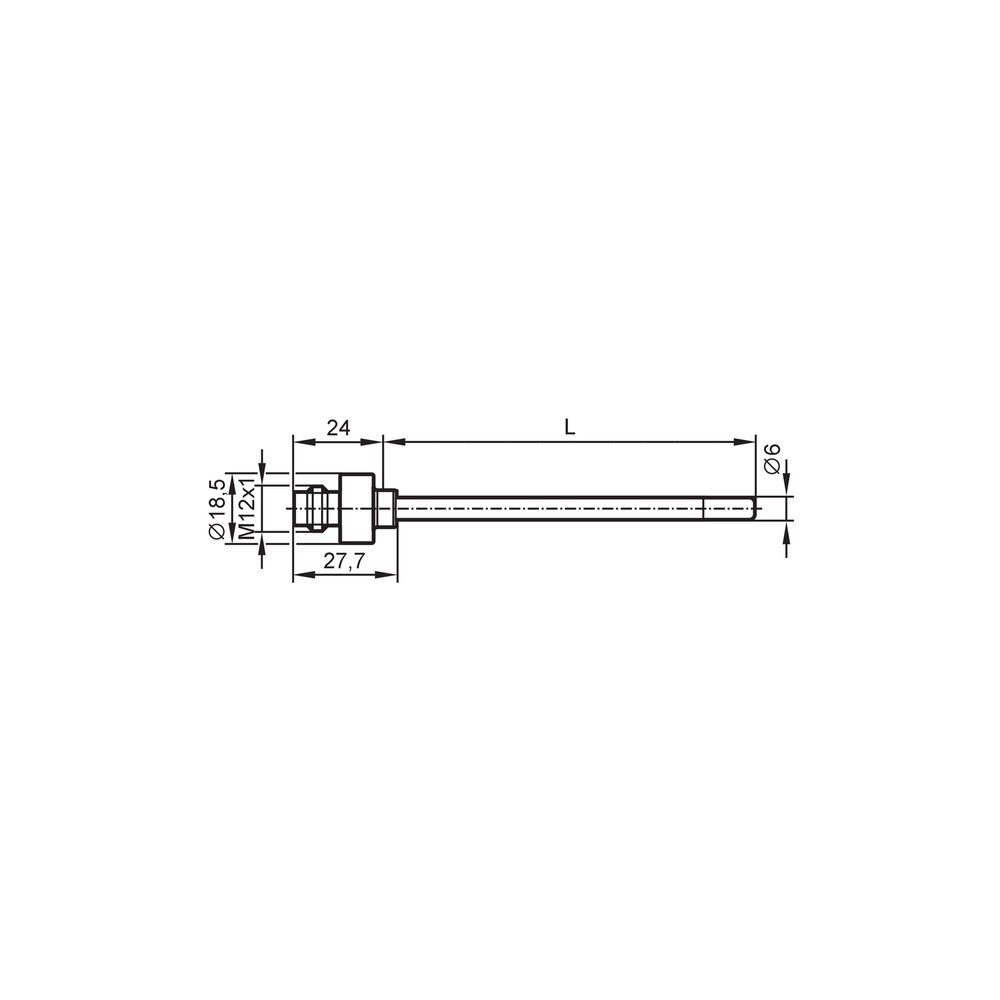

Dimensões	Ø 6 mm / L = 174 mm	Dimensões informadas na ficha do produto.
Diâmetro da sonda	6 mm	Diâmetro declarado para a sonda.
Invólucro	Cilíndrico	Formato informado.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material especificado para as partes em contato com o fluido.
Característica dos contatos	Contatos banhados a ouro	Característica indicada para os contatos do conector.
Peso	40,3 g	Valor informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	22831 anos	Valor informado no conjunto de dados; consulte o fabricante para as condições e interpretação aplicáveis.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt100; requer unidade de avaliação compatível com Pt100.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

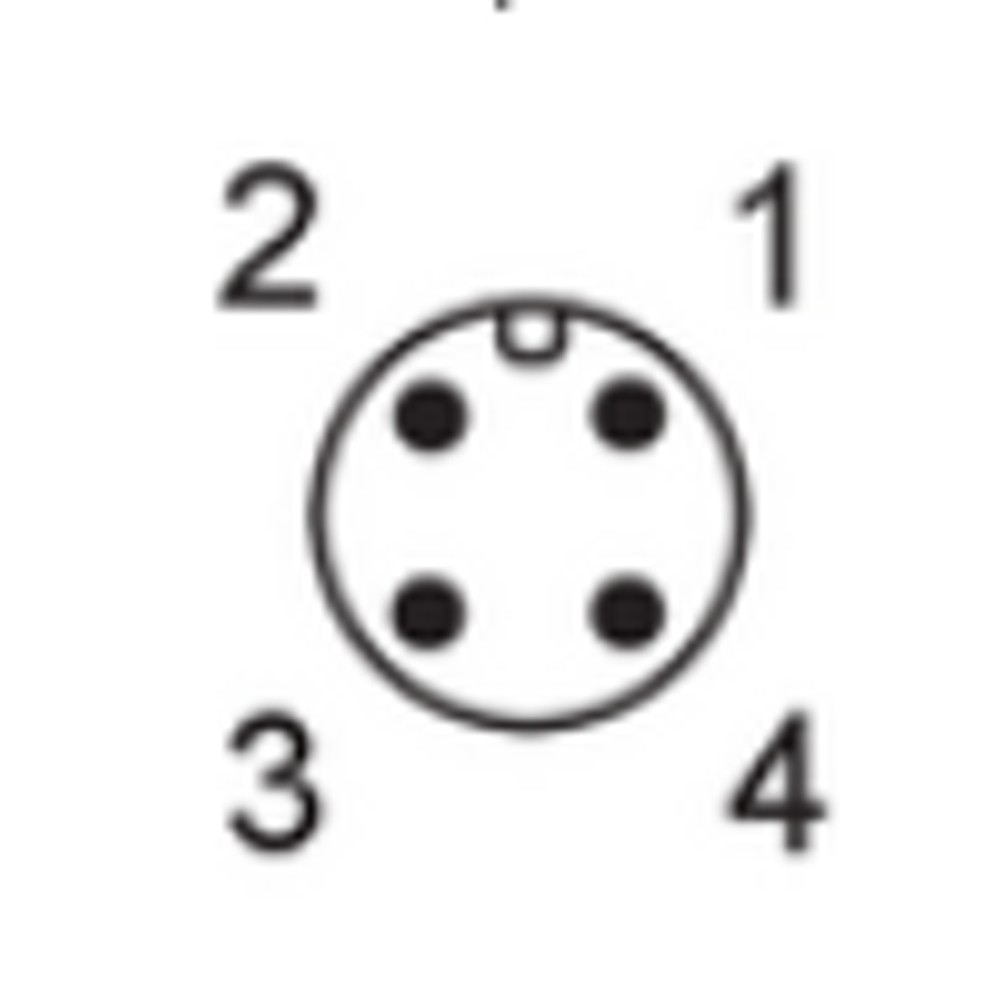

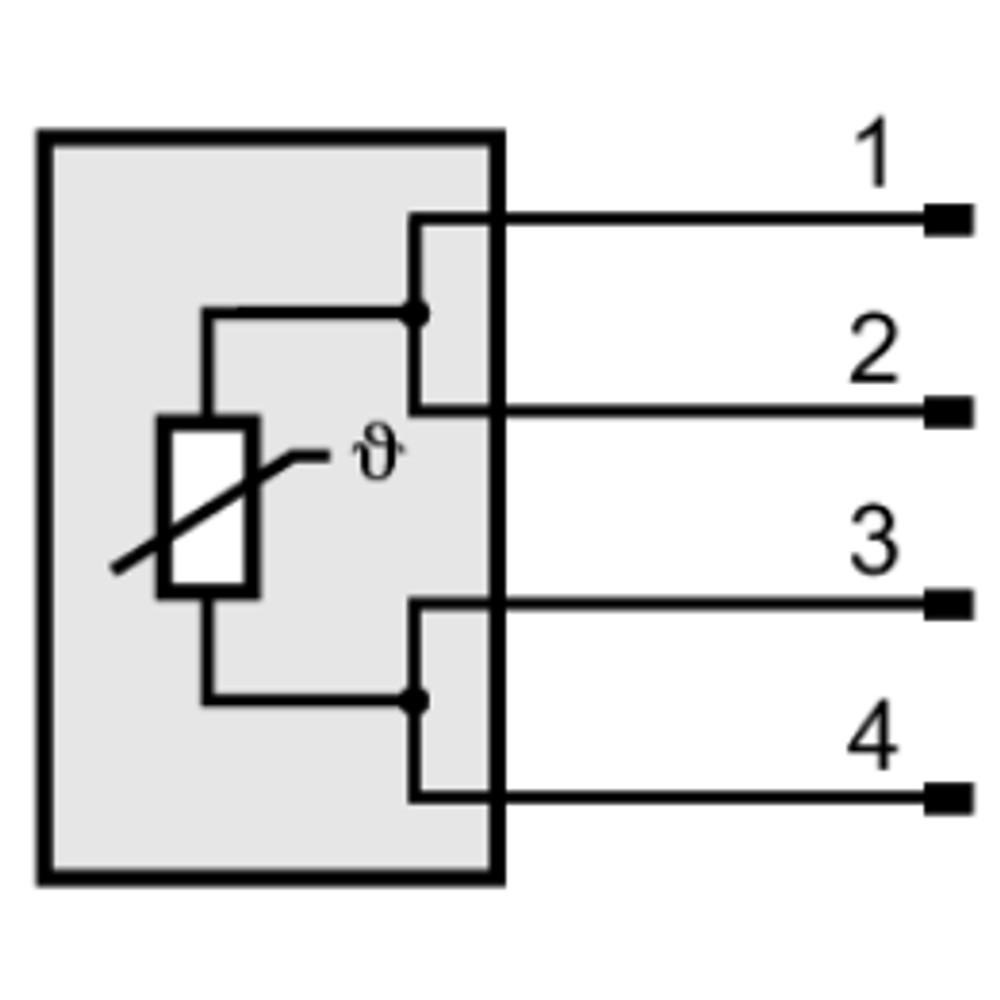

Elétrica Conector M12, codificação A, 4 contatos dourados. A compatibilidade elétrica depende da unidade de avaliação aceitar o elemento Pt100; consulte o datasheet para a atribuição dos pinos.

Processo Adaptação de fixação Ø 6 mm; comprimento de instalação EL de 150 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100	✓	O sensor possui elemento de medição 1 x Pt100; confirme a ligação elétrica no datasheet.
Sistema que requer protocolo digital de comunicação	✗	A ficha informa elemento Pt100 e conexão M12, mas não especifica protocolo digital.
Processo dentro da faixa de -40 a 150 °C e pressão de até 160 bar	✓	Esses limites correspondem à faixa de medição e à resistência à pressão informadas.
Montagem que requer conexão de processo diferente de adaptação Ø 6 mm	✗	A adaptação de fixação indicada para o TT1281 é Ø 6 mm.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TT1281, Pt100, comprimento de instalação de 150 mm, conexão M12, -40 a 150 °C

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TT1281 em português (Datasheet) Desenho em escala do TT1281 (Desenho Dimensional)
