Sensor de Temperatura IFM TT1250

Pré-visualizar: TT1250 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 -40 a 150°C 160mm

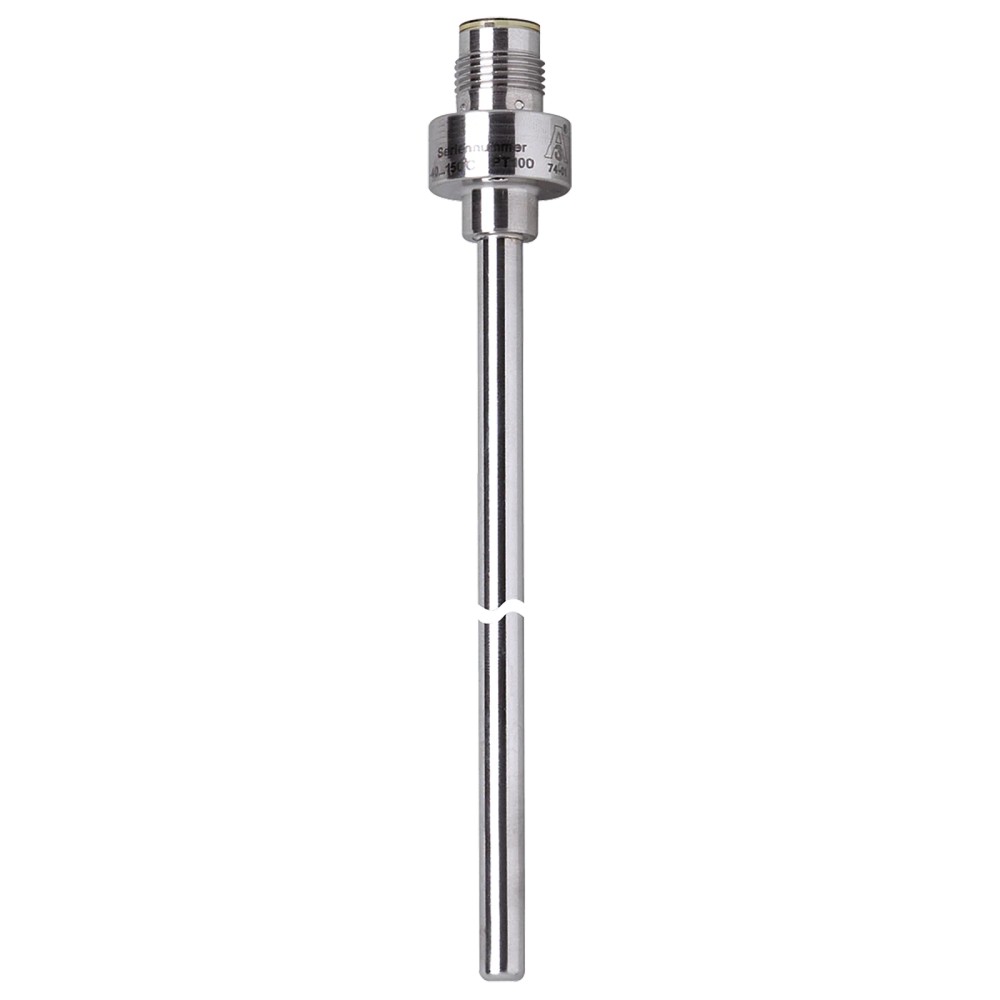

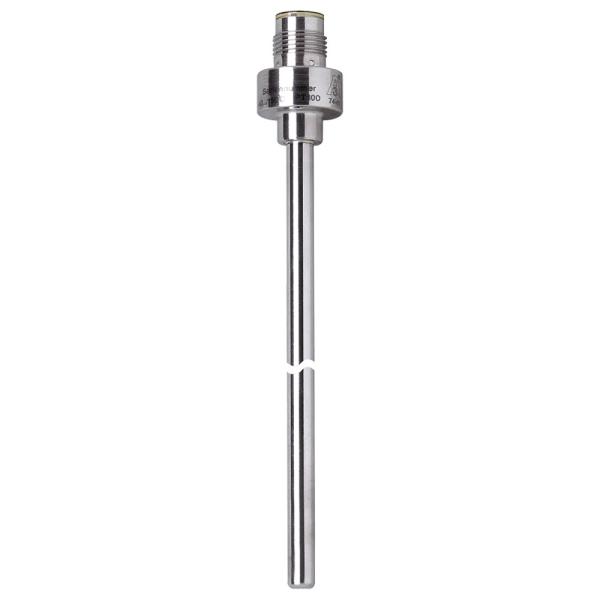

TT1250 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 -40 a 150°C 160mm

Imagem meramente ilustrativa

R$ 1.091,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT1250
EAN: 4021179219068
NCM do produto: 85332190

Destaques do Produto Elemento sensor...mais

Fechar menu

Saiba mais sobre: "TT1250 IFM - Sensor de Temperatura IFM Monitoramento de fluidos Pt1000 -40 a 150°C 160mm"

Destaques do Produto

Elemento sensor

Pt1000, classe A

Faixa de temperatura

-40 a 150 °C

Comprimento de instalação

160 mm

Diâmetro de fixação

6 mm

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima especificada

160 bar / 16 MPa

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TT1250, Pt1000, -40 a 150 °C, comprimento de instalação de 160 mm

O IFM TT1250 é um sensor de temperatura com elemento de medição Pt1000, destinado à conexão a unidades de avaliação. Mede temperaturas de -40 a 150 °C e possui comprimento de instalação de 160 mm. Sua adaptação de fixação tem diâmetro de 6 mm, e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt1000; DIN EN 60751, classe A
Faixa de medição	-40 a 150 °C
Comprimento de instalação	160 mm
Diâmetro da sonda / adaptação de fixação	6 mm
Resistência à pressão	160 bar / 16 MPa
Conexão elétrica	M12, codificação A, 4 contatos dourados
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)
Proteção	IP68; IP69K
Tempo de resposta T05 / T09	1 / 3 s, de acordo com DIN EN 60751
Precisão	± (0,15 K + 0,002 x \|t\|)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de temperatura em fluidos líquidos ou gasosos, respeitando a faixa de medição, a pressão e as condições ambientais especificadas.
Instalações compatíveis com adaptação de fixação de Ø 6 mm e comprimento de instalação de 160 mm.
Sistemas que utilizem elemento Pt1000 e uma unidade de avaliação compatível.

⚠ Considere outro se precisa de:

Não selecione o sensor para temperaturas de processo fora de -40 a 150 °C.
Não exceda a resistência à pressão especificada de 160 bar / 16 MPa.
Não considere a conexão M12, por si só, como garantia de compatibilidade com qualquer unidade de avaliação; confirme o suporte a Pt1000, a pinagem e o esquema de ligação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de temperatura em fluidos líquidos ou gasosos, desde que a temperatura esteja entre -40 e 150 °C e a pressão não exceda 160 bar.
Possibilidade de uso em sistemas industriais com unidade de avaliação para Pt1000; esta aplicação depende da compatibilidade de entrada, pinagem e conexão do equipamento instalado.
A adequação ao processo depende da profundidade mínima de imersão de 15 mm, do espaço para instalação e da compatibilidade do ponto de fixação Ø 6 mm.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TT1250, Pt1000, -40 a 150 °C, comprimento de instalação de 160 mm, verifique estes pontos:

Escolha o TT1250

Quando a medição exigir elemento Pt1000 classe A, temperatura entre -40 e 150 °C, instalação de 160 mm e adaptação de fixação de Ø 6 mm. Verifique também que a pressão do processo não exceda 160 bar.

Considere outra configuração

Busque outro sensor se a aplicação exigir uma faixa de temperatura, comprimento de instalação, diâmetro de fixação ou elemento sensor diferentes. A ficha não informa compatibilidade universal com unidades de avaliação; confirme a entrada Pt1000 e a ligação elétrica do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de produto	Sensor de temperatura	Classificação do produto.
Modelo	TT1250	Referência do fabricante.
Marca	ifm	Fabricante indicado na ficha.
Aplicação de substância	Fluidos líquidos e gasosos	Tipos de substância informados na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Medição e dados elétricos
Elemento de medição	1 x Pt1000; DIN EN 60751, classe A	Elemento resistivo e referência de classe informados pelo fabricante.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e características dos contatos; a pinagem deve ser validada na documentação.
Classe de proteção elétrica	III	Classificação indicada na ficha.

Faixa de medição e precisão
Alcance de medição	-40 a 150 °C / -40 a 302 °F	Limites de temperatura de medição especificados.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão indicada na ficha; t representa a temperatura conforme a especificação do fabricante.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores informados de acordo com DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada para imersão.

Condições de processo
Resistência à pressão	160 bar / 16 MPa	Limite de pressão especificado.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L)	Material indicado para as partes em contato com o fluido.
Conexão de processo	Adaptação de fixação Ø 6 mm	Dimensão da adaptação; confirmar a correspondência com o alojamento da instalação.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente especificados.
Temperatura de armazenamento	-40 a 100 °C	Faixa especificada para armazenamento.
Proteção	IP68; IP69K	Graus de proteção informados na ficha; seguir as condições de instalação e uso do fabricante.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e valor indicados na ficha.
Resistência a vibrações	DIN EN 60068-2-6, 10 g (10 a 2000 Hz)	Ensaio e faixa de frequência indicados na ficha.

Dados mecânicos
Comprimento de instalação EL	160 mm	Comprimento de instalação especificado.
Comprimento da sonda L	160 mm	Comprimento da sonda indicado na ficha.
Dimensões	Ø 6 mm / L = 181,5 mm	Dimensão geral informada na ficha; não confundir comprimento total com comprimento de instalação.
Diâmetro da sonda	6 mm	Diâmetro especificado para a sonda.
Invólucro	Cilíndrico	Formato indicado na ficha.
Material	1.4404 (aço inoxidável / 316L)	Material informado para as partes em contato com o fluido.
Peso	40,4 g	Peso indicado no conjunto de dados do produto.

Dados de identificação e conformidade
GTIN	4021179219068	Código de identificação comercial informado.
SKU / part number	TT1250	Referência do produto.
MTTF	22831 anos	Valor registrado na ficha; consultar o fabricante para contexto de cálculo e condições de referência.
NCM	8533.21.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Elemento resistivo Pt1000; requer unidade de avaliação compatível com Pt1000.

• A ficha não especifica protocolo de comunicação digital.

Conexões

Elétrica Conexão M12, codificação A, com 4 contatos dourados. Confirmar a pinagem e a compatibilidade elétrica com a unidade de avaliação no datasheet do fabricante.

Processo Adaptação de fixação Ø 6 mm. A compatibilidade mecânica depende do alojamento e da fixação disponíveis na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada Pt1000 e ligação elétrica compatível	✓	O sensor possui elemento de medição Pt1000 e conexão M12; a pinagem deve ser conferida com a documentação da unidade.
Unidade de avaliação sem entrada Pt1000	✗	O elemento sensor do TT1250 é Pt1000; a ficha não indica suporte a outros tipos de entrada.
Instalação com adaptação de fixação Ø 6 mm e espaço para 160 mm de comprimento de instalação	✓	Essas dimensões correspondem às especificações do produto; é necessário validar o encaixe no conjunto real.
Processo acima de 150 °C ou com pressão superior a 160 bar	✗	A condição excede os limites especificados para faixa de medição ou resistência à pressão.
Processo com fluido líquido ou gasoso dentro das condições especificadas	✓	A ficha lista fluidos líquidos e gasosos como substâncias de aplicação; devem ser respeitados os limites de temperatura e pressão.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TT1250, Pt1000, -40 a 150 °C, comprimento de instalação de 160 mm

Confirme que a aplicação utiliza uma entrada de medição compatível com Pt1000 e consulte o datasheet para verificar a ligação elétrica.
Verifique se a temperatura, a pressão e a temperatura ambiente permanecem dentro dos limites especificados para o sensor.
Confira se o ponto de instalação aceita a adaptação de fixação Ø 6 mm e o comprimento de instalação de 160 mm.
Instale a sonda de modo a respeitar a profundidade mínima de imersão de 15 mm e as condições mecânicas do conjunto.
Conecte o M12 codificado A à unidade compatível, confirmando a pinagem e evitando assumir compatibilidade apenas pela forma do conector.
Após a montagem, verifique a leitura na unidade de avaliação e confirme que não há falhas de conexão ou de instalação.

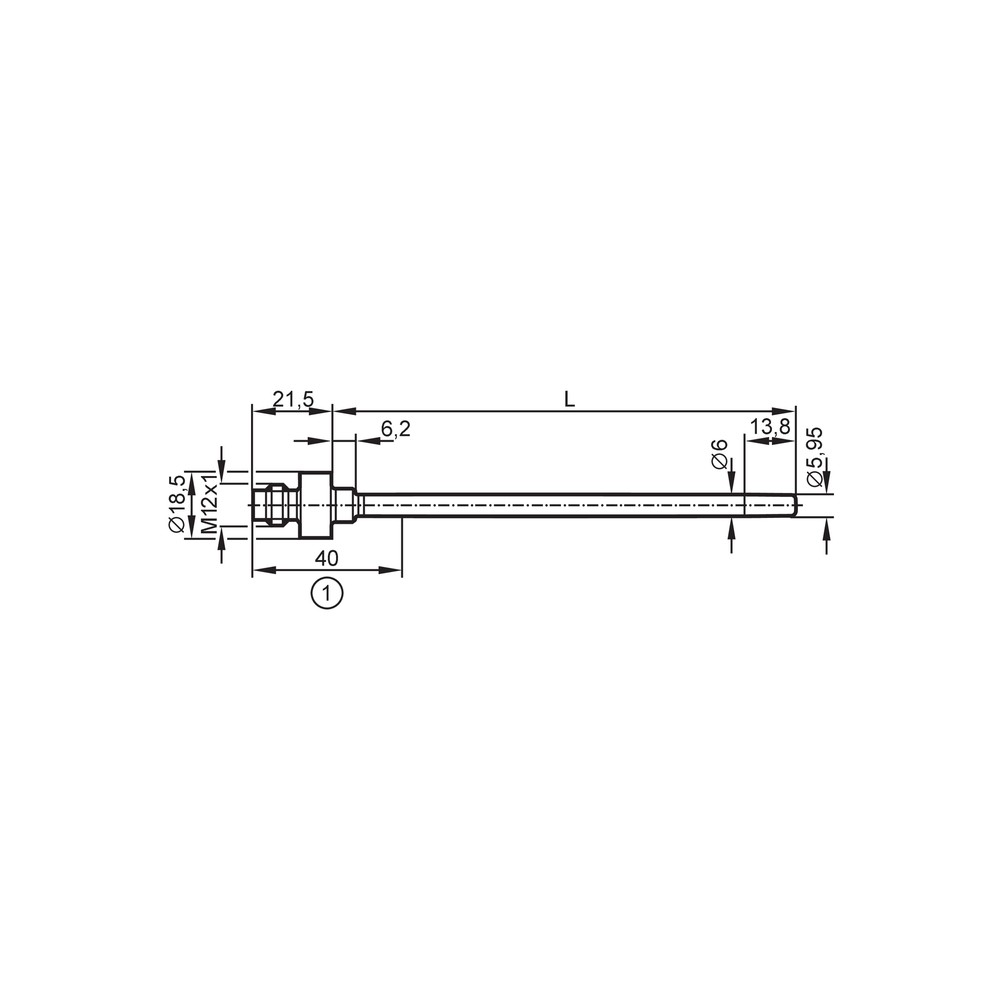

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura válida.	Entrada configurada para um tipo de sensor diferente de Pt1000 ou conexão elétrica incompatível.	Confirme a configuração da entrada da unidade e compare a pinagem do conector M12 com o datasheet do TT1250 e do equipamento.
A temperatura indicada parece divergente do processo.	Instalação com imersão inferior à profundidade mínima especificada ou posição de montagem inadequada para o ponto de medição.	Verifique a profundidade de inserção, que deve ser de pelo menos 15 mm, e confirme se a sonda está posicionada no ponto de medição previsto.
A leitura fica instável ou apresenta interrupções.	Conexão M12 mal encaixada, contato elétrico inadequado ou problema na ligação à unidade de avaliação.	Inspecione o encaixe do conector e a continuidade da ligação conforme o esquema aplicável; confirme a compatibilidade elétrica do conjunto.
O sensor apresenta falha após a instalação no processo.	Condição de operação fora dos limites de temperatura, pressão ou ambiente especificados.	Compare os valores reais do processo e do ambiente com a faixa de medição, a resistência à pressão e os limites ambientais do datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TT1250 em português (Datasheet) Desenho em escala do TT1250 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TT1250 e para que serve?

É um sensor de temperatura com elemento Pt1000 para conexão a uma unidade de avaliação compatível. A ficha prevê seu uso na medição de fluidos líquidos e gasosos dentro dos limites especificados.

O TT1250 funciona com qualquer controlador ou unidade de avaliação?

Não é possível afirmar compatibilidade universal. O equipamento precisa aceitar Pt1000 e ter ligação elétrica compatível com o conector M12; confira a pinagem na documentação.

O produto acompanha cabo ou unidade de avaliação?

A ficha informa uma peça por embalagem, mas não lista cabo, unidade de avaliação ou outros acessórios. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o TT1250 acima de 150 °C?

Não; a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa publicada atenda à aplicação.

O sensor é indicado para pressão acima de 160 bar?

Não; a resistência à pressão informada é de até 160 bar. Não use essa especificação como autorização para exceder esse limite.

A leitura está ausente: o que devo verificar antes de trocar o sensor?

Confirme se a unidade de avaliação está configurada para Pt1000 e se a ligação M12 corresponde à pinagem indicada na documentação. Verifique também o encaixe do conector.

A medição está diferente da temperatura esperada; o que conferir?

Verifique se a instalação respeita a profundidade mínima de imersão de 15 mm e se a unidade de avaliação e a conexão estão compatíveis. Compare também a temperatura real com os limites especificados.

Devo comprar o TT1250 avulso ou em kit?

A ficha indica uma peça por embalagem e não descreve um kit ou acessórios incluídos. Se forem necessários cabos ou unidades de avaliação, confirme separadamente a compatibilidade e o fornecimento.

Como escolho entre o TT1250 e outro sensor de temperatura?

Escolha o TT1250 quando Pt1000, faixa de -40 a 150 °C, instalação de 160 mm e fixação de Ø 6 mm atenderem ao projeto. Se algum desses requisitos diferir, compare as especificações do outro modelo antes de selecionar.

Que cuidados tomar ao instalar o sensor?

Confirme o encaixe mecânico, respeite a profundidade mínima de imersão e verifique a pinagem M12 no datasheet. Não conecte o sensor sem confirmar que a unidade de avaliação aceita Pt1000.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento resistivo de temperatura usado pelo sensor; a entrada do equipamento conectado deve ser compatível. (Ref.: Elemento de medição: 1 x Pt1000)

DIN EN 60751, classe A

Referência normativa e classe indicadas para o elemento de medição. (Ref.: Elemento de medição)

Comprimento de instalação (EL)

Comprimento especificado para a instalação do sensor no processo. (Ref.: Comprimento de instalação EL: 160 mm)

T05 / T09

Parâmetros de tempo de resposta informados para o sensor. (Ref.: T05 / T09: 1 / 3 s, DIN EN 60751)

IP68 / IP69K

Graus de proteção indicados na ficha do produto; as condições de uso devem seguir a documentação do fabricante. (Ref.: Proteção: IP68; IP69K)
