Sensor de Temperatura IFM TT1081

Pré-visualizar: TT1081 IFM - Sensor de Temperatura IFM Medição industrial Pt100 -40 a 150°C 160mm

TT1081 IFM - Sensor de Temperatura IFM Medição industrial Pt100 -40 a 150°C 160mm

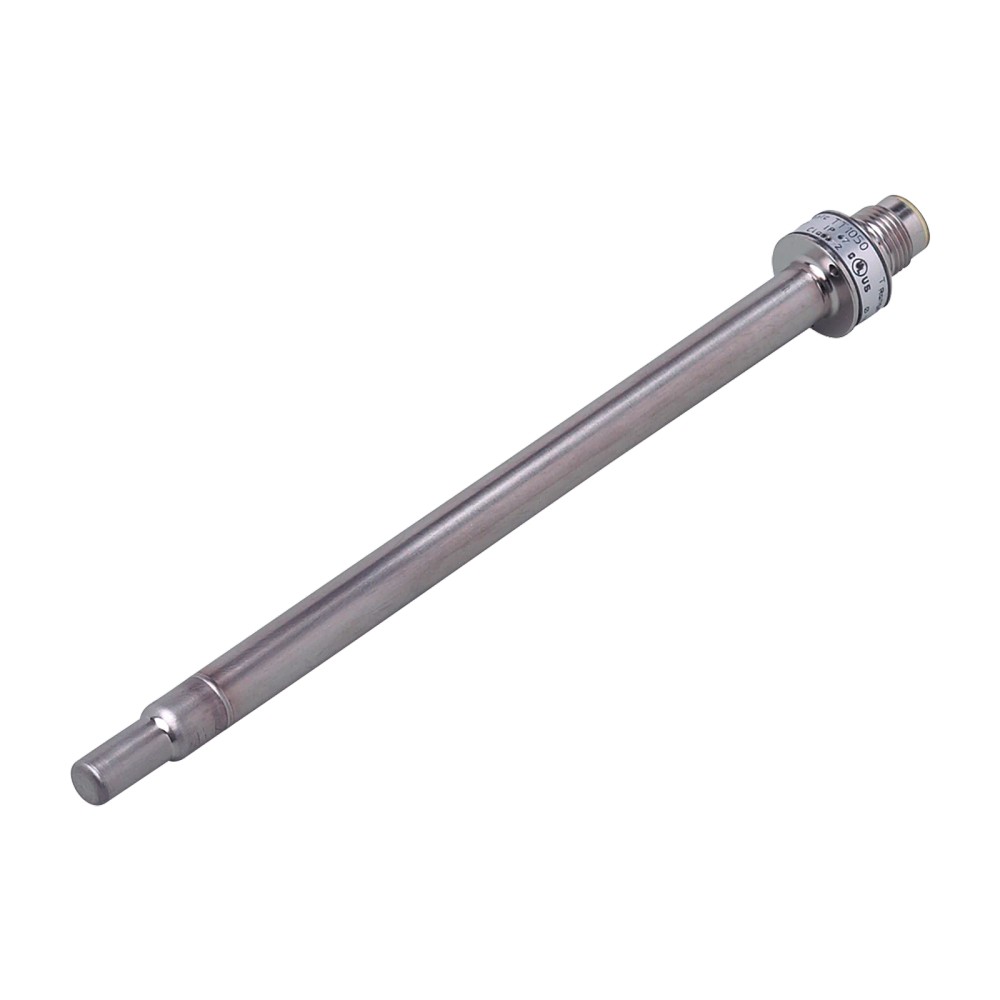

Imagem meramente ilustrativa

R$ 1.143,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT1081
EAN: 4021179219044
NCM do produto: 85332190

Destaques do Produto Elemento sensor 1 x...mais

Fechar menu

Saiba mais sobre: "TT1081 IFM - Sensor de Temperatura IFM Medição industrial Pt100 -40 a 150°C 160mm"

Destaques do Produto

Elemento sensor

1 x Pt100, classe A

Faixa de medição

-40 a 150 °C

Comprimento de instalação

160 mm

Conexão elétrica

M12, codificação A, 4 contatos

Pressão máxima informada

160 bar

Diâmetro de fixação

10 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TT1081, Pt100, -40 a 150 °C, comprimento de instalação de 160 mm

O IFM TT1081 é um sensor de temperatura industrial com elemento de medição 1 x Pt100, classe A conforme DIN EN 60751, para conexão a unidades de avaliação. Mede de -40 a 150 °C e suporta pressão de até 160 bar. Possui conexão elétrica M12 com codificação A e sonda de 160 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de temperatura tipo sonda
Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Comprimento de instalação	160 mm
Resistência à pressão	160 bar / 16 MPa
Adaptação de fixação	Ø 10 mm
Conexão elétrica	M12, codificação A, 4 contatos dourados
Material em contato com o fluido	Aço inoxidável 1.4404 (316L)
Grau de proteção	IP 68 e IP 69K
Profundidade mínima de imersão	15 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos, dentro da faixa especificada e com conexão a uma unidade de avaliação compatível com Pt100.
Instalações que aceitem sonda com comprimento de instalação de 160 mm e adaptação de fixação de Ø 10 mm.
Aplicações cuja pressão de operação não exceda 160 bar e cuja temperatura medida permaneça entre -40 e 150 °C.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa de -40 a 150 °C ou em condições de pressão acima de 160 bar.
Não especificar quando a instalação exigir comprimento de sonda ou adaptação de fixação diferentes de 160 mm e Ø 10 mm sem confirmar a adequação mecânica.
Não conectar diretamente a uma entrada que não seja compatível com Pt100; confirme o tipo de entrada da unidade de avaliação.

APLICAÇÕES E USO

Medição industrial de temperatura em fluidos líquidos ou gasosos, conforme os meios indicados na ficha; respeitar a faixa de -40 a 150 °C e a pressão máxima informada de 160 bar.
Aplicação em conjunto com uma unidade de avaliação cuja entrada aceite Pt100; a ficha não identifica modelos específicos de unidades de avaliação.
Possibilidade de uso em processos que exijam contato com aço inoxidável 1.4404 (316L), desde que os demais requisitos de compatibilidade química e de processo sejam confirmados pelo responsável pela instalação; a ficha não especifica compatibilidade com fluidos individuais.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TT1081, Pt100, -40 a 150 °C, comprimento de instalação de 160 mm, verifique estes pontos:

Escolha o TT1081 quando

A aplicação requerer um elemento Pt100 classe A, faixa de -40 a 150 °C, comprimento de instalação de 160 mm, fixação Ø 10 mm e resistência à pressão de até 160 bar.

Avalie outra configuração quando

A faixa de temperatura, o comprimento de instalação, o diâmetro de fixação ou a conexão de processo necessária diferirem dos dados do TT1081. Confirme também que a unidade de avaliação aceita Pt100 e que a ligação elétrica corresponde ao M12 especificado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TT1081	Identificação do produto.
Tipo de produto	Sensor de temperatura tipo sonda	Sensor destinado à medição de temperatura.
Meio de medição	Fluidos líquidos e gasosos	Meios indicados na ficha do produto.
Conexão à unidade de avaliação	Sensor para conexão a unidades de avaliação	Requer unidade de avaliação compatível com Pt100.

Elemento e faixa de medição
Elemento de medição	1 x Pt100	Elemento resistivo utilizado para a medição.
Norma e classe do elemento	DIN EN 60751, classe A	Referência e classe declaradas para o Pt100.
Alcance de medição	-40 a 150 °C / -40 a 302 °F	Limites de medição informados pelo fabricante.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão declarada; t representa a temperatura conforme a referência do fabricante.
Tempo dinâmico de resposta T05 / T09	1 / 3 s	Valores conforme DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima informada para imersão.

Conexões e instalação
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Configuração do conector informada na ficha.
Conexão de processo / fixação	Adaptação de fixação Ø 10 mm	Diâmetro de adaptação indicado; não é informada uma rosca de processo.
Comprimento de instalação	160 mm	Comprimento de instalação declarado.
Comprimento da sonda L	160 mm	Dimensão declarada para a sonda.
Dimensões informadas	Ø 10 mm / L = 181,5 mm	Dimensões gerais listadas no conjunto de dados; consultar o desenho dimensional para a geometria e referências de montagem.

Limites de pressão e ambiente
Resistência à pressão	160 bar / 16 MPa	Limite de pressão declarado.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente; a observação do fabricante especifica a área do conector.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 68, IP 69K	Graus de proteção informados pelo fabricante.
Classe de proteção elétrica	III	Classe de proteção declarada.

Resistência mecânica
Resistência a choques	50 g (11 ms), DIN EN 60068-2-27	Condição de ensaio declarada para resistência a choques.
Resistência a vibrações	10 g (10 a 2000 Hz), DIN EN 60068-2-6	Condição de ensaio declarada para resistência a vibrações.

Materiais e dados gerais
Material em contato com o fluido	1.4404 (aço inoxidável 316L)	Material informado para as partes em contato com o fluido.
Formato do invólucro	Cilíndrico	Formato declarado.
Peso	54,2 g	Peso informado no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
MTTF	22831 anos	Valor listado no conjunto de dados; não representa intervalo de manutenção.
NCM	8533.21.90	Código fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Sinal de medição resistivo Pt100 para conexão a unidades de avaliação; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Confirmar o pinout e a compatibilidade da entrada Pt100 na unidade de avaliação no datasheet do fabricante antes da ligação.

Processo Adaptação de fixação Ø 10 mm; comprimento de instalação de 160 mm. A ficha não informa uma rosca de processo específica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100	✓	O sensor possui elemento 1 x Pt100 conforme DIN EN 60751, classe A; a compatibilidade elétrica final depende da ligação indicada pelo fabricante.
Entrada de avaliação destinada exclusivamente a outro tipo de sensor, sem compatibilidade com Pt100	✗	O elemento de medição do TT1081 é Pt100; não há evidência de compatibilidade com entradas de outro tipo.
Instalação com adaptação de fixação Ø 10 mm e comprimento de inserção de 160 mm	✓	Essas dimensões correspondem aos dados mecânicos informados para o produto; verifique a geometria completa no desenho dimensional.
Aplicação com fluido líquido ou gasoso, temperatura entre -40 e 150 °C e pressão de até 160 bar	✓	A ficha identifica líquidos e gases como meios de medição e informa esses limites de temperatura e pressão.
Aplicação que excede -40 a 150 °C ou 160 bar	✗	A condição ultrapassa os limites de medição ou de pressão informados para o TT1081.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TT1081, Pt100, -40 a 150 °C, comprimento de instalação de 160 mm

Confirme que a unidade de avaliação possui entrada compatível com Pt100 e consulte o datasheet para a ligação elétrica correta.
Verifique se o ponto de instalação aceita adaptação de fixação Ø 10 mm e comprimento de instalação de 160 mm.
Confirme que a temperatura do processo, a pressão e a temperatura ambiente estão dentro dos limites declarados.
Avalie a compatibilidade do fluido com o material 1.4404 (316L) antes da montagem; a ficha não lista compatibilidade química por substância.
Instale o sensor garantindo a profundidade mínima de imersão de 15 mm e respeitando a configuração mecânica do conjunto.
Conecte o M12 conforme o pinout do fabricante e valide a leitura na unidade de avaliação antes de colocar o processo em operação.

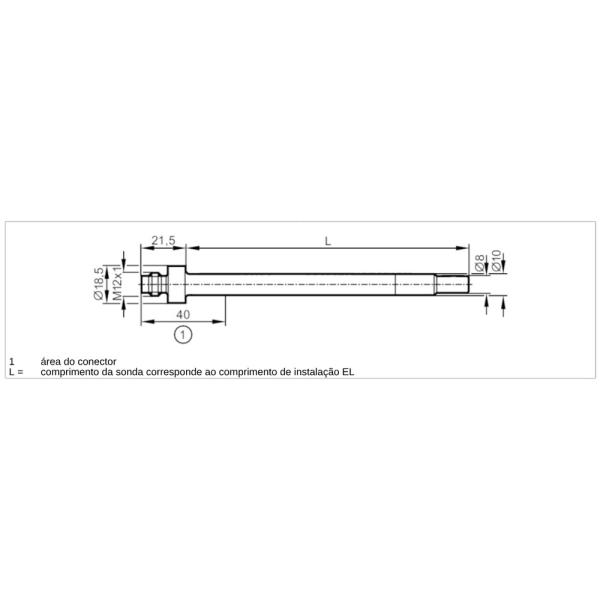

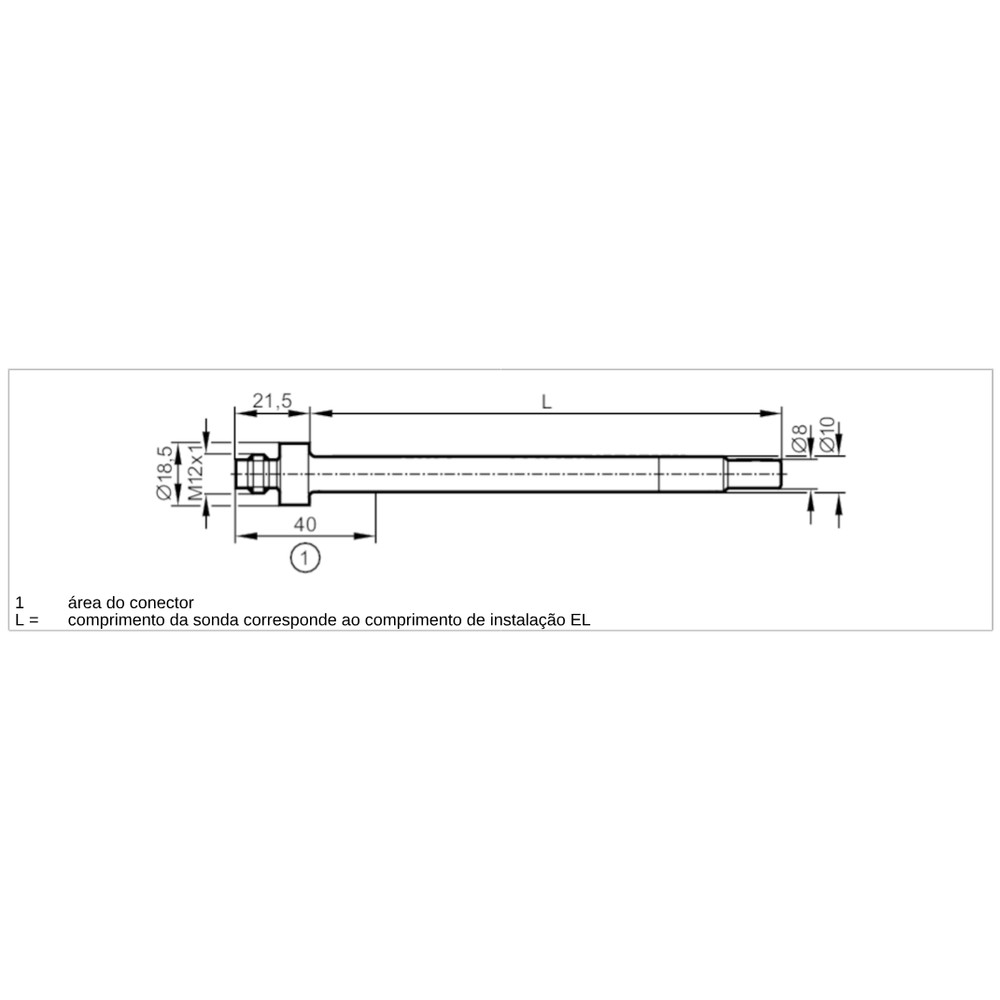

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta uma leitura válida de temperatura.	Entrada da unidade de avaliação incompatível com Pt100, ligação elétrica incorreta ou circuito aberto no sensor/cabo.	Confirme que a entrada está configurada e especificada para Pt100; verifique o pinout no datasheet e teste a continuidade conforme o procedimento de manutenção da instalação.
A leitura apresenta desvio em relação à medição de referência.	Profundidade de imersão insuficiente, posicionamento inadequado no processo ou diferença entre as condições de medição e a referência.	Confirme a profundidade mínima de imersão de 15 mm e compare a leitura com um instrumento de referência adequado, considerando a expressão de precisão informada.
A leitura varia ou fica intermitente durante a operação.	Contato elétrico instável no conector M12 ou interrupção na ligação até a unidade de avaliação.	Inspecione o assentamento e o estado do conector e da cablagem; confirme a continuidade e a ligação conforme o datasheet.
O sensor apresenta dano, deformação ou perda de desempenho após operar no processo.	Exposição a pressão ou temperatura fora dos limites declarados, ou incompatibilidade do fluido com o material.	Compare as condições registradas com os limites de pressão e temperatura e valide a compatibilidade do fluido com o aço inoxidável 1.4404 (316L).

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TT1081 em português (Datasheet) Desenho em escala IFM TT1081 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TT1081 e para que serve?

É um sensor industrial de temperatura com elemento 1 x Pt100, classe A conforme DIN EN 60751. Destina-se à conexão a uma unidade de avaliação compatível para medir fluidos líquidos ou gasosos.

O que acompanha o TT1081?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

O conector M12 garante compatibilidade com qualquer unidade de avaliação?

Não. O conector é M12 com codificação A e 4 contatos, mas a entrada da unidade deve aceitar Pt100 e a ligação deve seguir o pinout do fabricante.

Posso usar o TT1081 em uma unidade configurada apenas para termopar?

A ficha especifica um elemento Pt100, não um termopar. Use uma entrada compatível com Pt100; não há informação de compatibilidade com entradas exclusivas para termopar.

O TT1081 serve para medir temperaturas acima de 150 °C?

Não conforme a faixa informada: o alcance de medição termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa declarada cubra a condição.

O sensor é adequado para pressão superior a 160 bar?

A ficha informa resistência à pressão de até 160 bar. Não o especifique para pressão acima desse limite com base nos dados disponíveis.

A leitura está ausente; o que devo verificar antes de substituir o sensor?

Verifique se a unidade de avaliação aceita Pt100, se a ligação M12 está correta e se há continuidade no circuito. Consulte o pinout do datasheet antes de alterar a cablagem.

A temperatura indicada está instável; o que pode estar causando isso?

Uma ligação elétrica intermitente ou contato inadequado no M12 pode causar variação. Inspecione o conector e a cablagem e confirme as conexões conforme a documentação do fabricante.

Devo comprar um kit de instalação ou o sensor avulso?

A ficha informa uma peça por embalagem e não lista acessórios ou kit. Verifique separadamente se a instalação exige componentes de fixação ou ligação que não estejam incluídos.

Que cuidados devo tomar ao instalar o TT1081?

Confirme o encaixe mecânico de Ø 10 mm, o comprimento de instalação de 160 mm e a profundidade mínima de imersão de 15 mm. Faça a ligação à entrada Pt100 conforme o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência é usada pela unidade de avaliação para determinar a temperatura. (Ref.: elemento de medição 1 x Pt100.)

DIN EN 60751

Norma indicada para o elemento Pt100 e sua classe de medição. (Ref.: DIN EN 60751, classe A.)

Classe A

Classe declarada para o elemento Pt100 do sensor. (Ref.: elemento de medição 1 x Pt100, classe A.)

Profundidade de imersão

Comprimento mínimo do sensor que deve estar imerso no meio conforme a ficha. (Ref.: profundidade mínima de imersão de 15 mm.)

IP 69K

Grau de proteção declarado para o sensor; consulte a documentação do fabricante para as condições de ensaio e aplicação. (Ref.: grau de proteção IP 68 e IP 69K.)
