Sensor de Temperatura IFM TT1050

Pré-visualizar: TT1050 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt1000 160mm -40 a 150°C

TT1050 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt1000 160mm -40 a 150°C

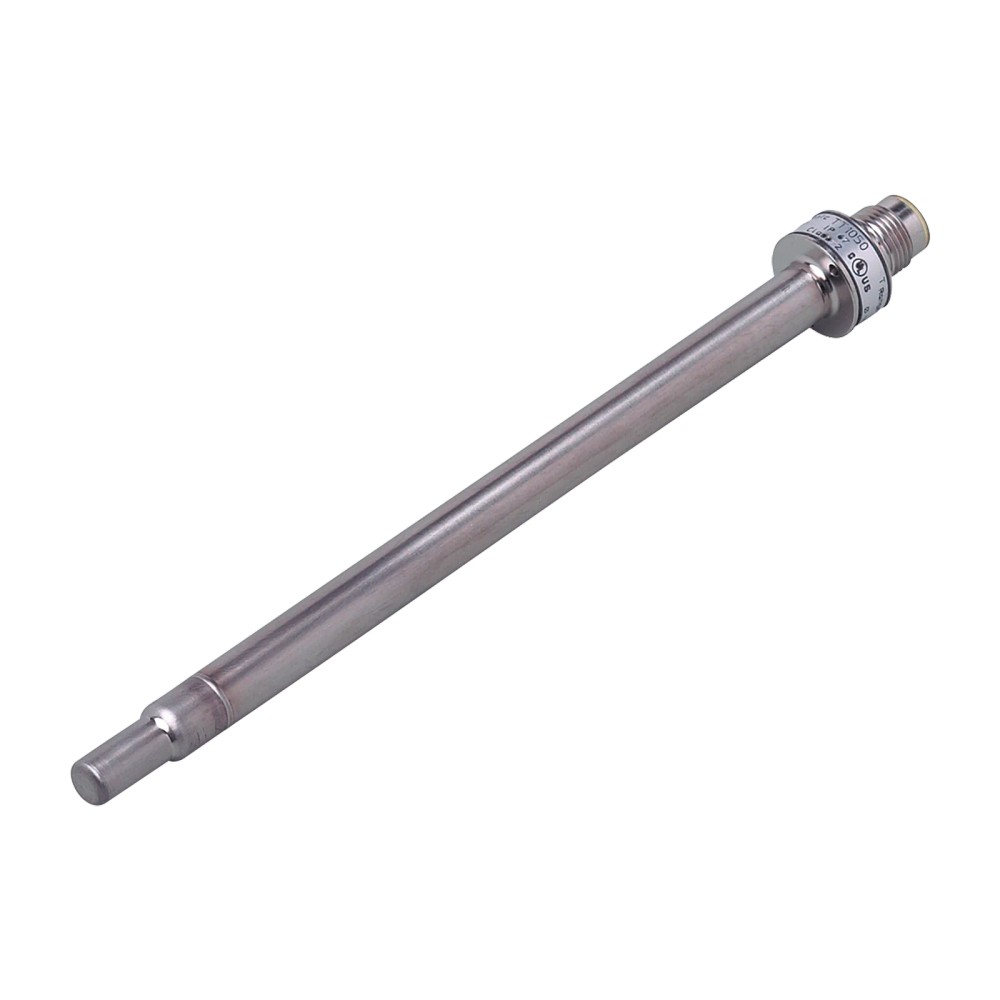

Imagem meramente ilustrativa

R$ 1.143,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT1050
EAN: 4021179219020
NCM do produto: 85332190

Destaques do Produto Elemento Pt1000...mais

Fechar menu

Saiba mais sobre: "TT1050 IFM - Sensor de Temperatura ifm Monitoramento de fluidos Pt1000 160mm -40 a 150°C"

Destaques do Produto

Elemento

Pt1000

Comprimento

160 mm

Diâmetro

10 mm

Conexão

M12

Pressão Máxima

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TT1050 IFM - Sensor de Temperatura Pt1000 160mm -40 a 150°C

O TT1050 é um sensor de temperatura de alta precisão com elemento Pt1000, projetado pela ifm para monitoramento confiável de fluidos. Com comprimento de instalação de 160 mm e robustez para suportar até 160 bar de pressão, ele atende a rigorosos padrões industriais. É a solução ideal para processos que exigem conformidade com a norma DIN EN 60751 Classe A em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TT1050
Elemento de medição	Pt1000
Faixa de Temperatura	-40 a 150 °C
Comprimento	160 mm
Pressão de operação	160 bar
Material	Aço Inoxidável 316L
Proteção	IP 68 / IP 69K
Precisão	Classe A (DIN EN 60751)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos e gasosos
Processos industriais que exigem conformidade com DIN EN 60751 Classe A
Sistemas de refrigeração e caldeiras de pequeno porte dentro da faixa de 150 °C
Máquinas que utilizam conectores M12 codificação A padrão

⚠ Considere outro se precisa de:

Aplicações com fluidos corrosivos incompatíveis com aço inoxidável 316L (1.4404)
Ambientes com vibração mecânica contínua acima de 10 g (10...2000 Hz)
Instalações onde a pressão do processo exceda 160 bar
Uso em atmosferas explosivas sem proteção adicional certificada

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas de circulação de fluidos hidráulicos.
Processos de refrigeração industrial e HVAC que operam na faixa de -40 a 150 °C.
Monitoramento de tanques e reservatórios industriais através de roscas de adaptação.
Aplicações onde a alta resistência à corrosão (aço inoxidável 316L) e proteção IP69K são exigidas.

COMO ESCOLHER

Antes de comprar o TT1050 IFM - Sensor de Temperatura Pt1000 160mm -40 a 150°C, verifique estes pontos:

Quando escolher o TT1050

Indicado para aplicações que exigem alta precisão de classe A (DIN EN 60751) e onde a infraestrutura de controle possui entradas dedicadas para Pt1000.

Quando buscar alternativas

Se a aplicação necessitar de sinal analógico 4-20mA, barramentos de comunicação (IO-Link) ou pressões superiores a 160 bar, considere outros modelos da linha ifm.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento de medição	1 x Pt 1000	Padrão DIN EN 60751, classe A
Alcance de medição	-40 a 150 °C	Limite de operação de temperatura do processo

Dados Elétricos e Proteção
Conexão elétrica	M12, 4 pinos, dourado	Codificação A
Classe de proteção	IP 68 / IP 69K	Proteção contra poeira e jatos de água de alta pressão

Dados Mecânicos
Comprimento de instalação	160 mm	Dimensão útil de penetração
Diâmetro da sonda	10 mm	Diâmetro externo nominal
Resistência à pressão	160 bar	Limite de resistência estrutural
Materiais	Aço inoxidável 1.4404	Material em contato com o fluido

COMPATIBILIDADE

Comunicação

• N/A (Sensor resistivo puro Pt1000)

Conexões

Elétrica 1 x M12, codificação A, 4 pinos dourados

Processo Adaptação de fixação Ø 10 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquidos até 150 °C	✓	Dentro da faixa de operação do elemento Pt1000 e especificação do corpo.
Aplicações de alta vibração	✓	Resistência a vibrações conforme norma DIN EN 60068-2-6.
Sistemas de controle 4-20mA	✗	O sensor requer uma unidade de avaliação de entrada Pt1000; não possui conversor eletrônico.

INSTALAÇÃO

Como instalar o TT1050 IFM - Sensor de Temperatura Pt1000 160mm -40 a 150°C

Desligue a alimentação do sistema de controle antes de manipular a fiação.
Verifique a compatibilidade da rosca de conexão no local de montagem.
Insira o sensor na porta de medição garantindo o comprimento de imersão de 15 mm.
Aperte o sensor para garantir a vedação mecânica conforme a pressão do sistema.
Conecte o cabo M12 codificação A, garantindo que o acoplamento esteja firme.
Valide a leitura de temperatura na unidade de controle antes de iniciar o processo pleno.

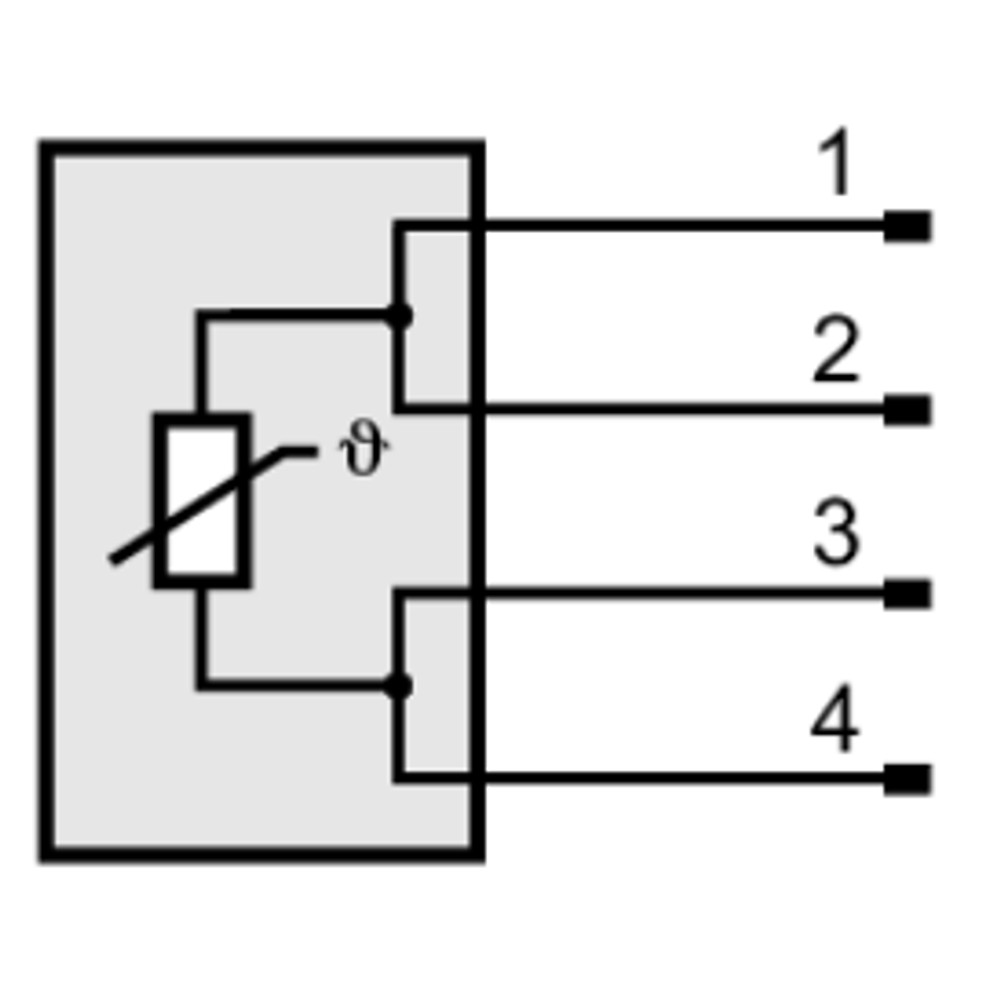

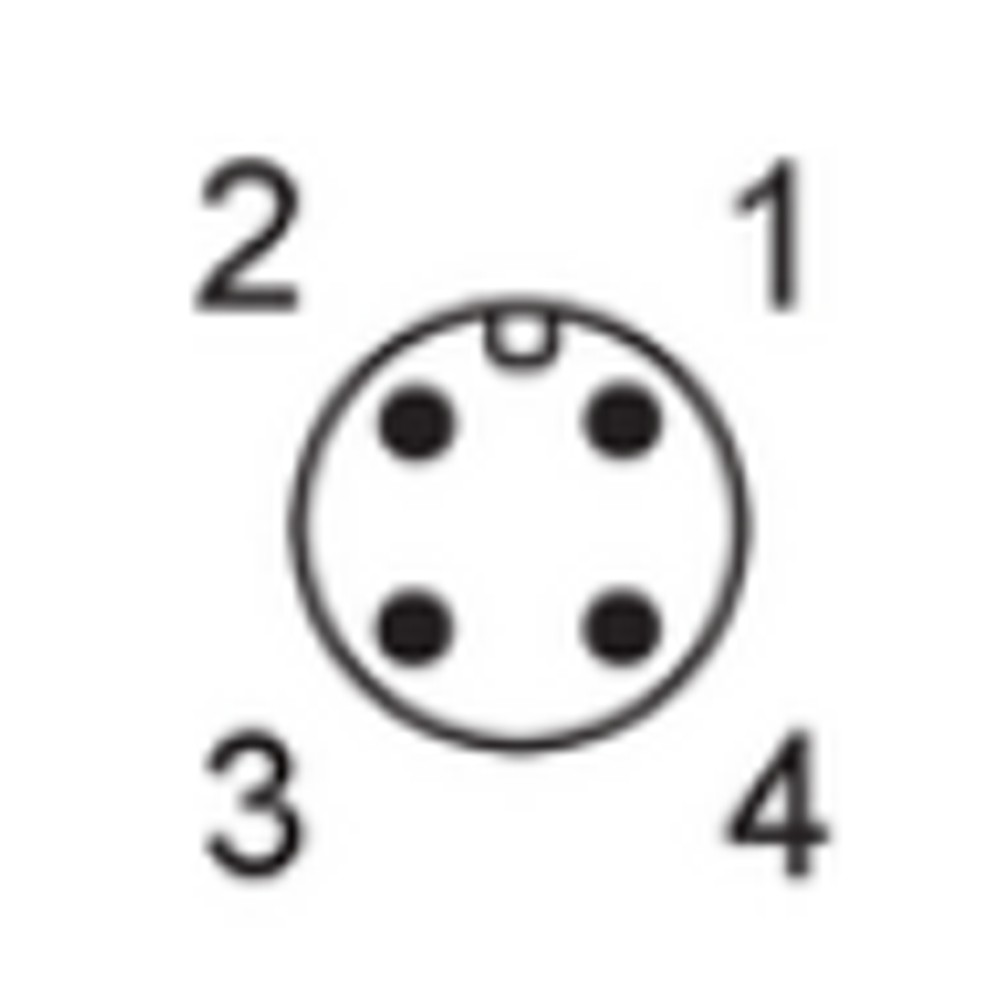

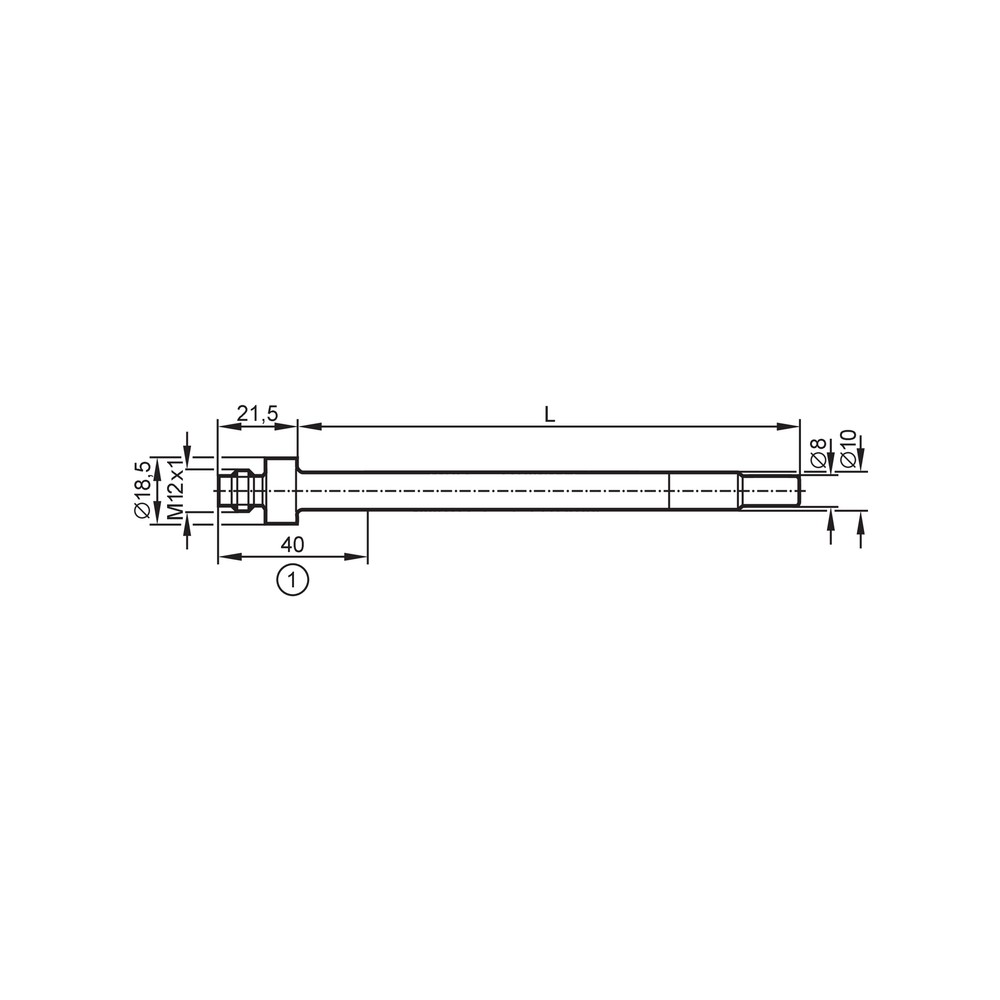

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura intermitente ou sem sinal.	Conector mal encaixado ou oxidação nos contatos.	Verificar o aperto do conector M12 e a integridade dos pinos banhados a ouro.
Erro de leitura devido à influência da temperatura ambiente.	Profundidade de imersão insuficiente (menor que 15 mm).	Confirmar se o elemento sensor está totalmente imerso no fluxo do fluido.
Leitura de sinal fora da escala esperada ou valor constante.	Curto-circuito ou circuito aberto na fiação.	Realizar teste de continuidade nos cabos que conectam o sensor ao CLP.
Desvio constante na precisão ou falha total.	Dano mecânico à ponta da sonda devido a sobrepressão.	Inspecionar a sonda quanto a deformações ou furos causados por pressão acima de 160 bar.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - TT1050 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TT1050 e onde ele é utilizado?

O TT1050 é um sensor de temperatura industrial do tipo Pt1000, projetado para monitoramento preciso de fluidos em aplicações industriais, compatível com unidades de avaliação que aceitam sensores resistivos.

O que acompanha o sensor na embalagem?

O sensor acompanha apenas o dispositivo com as especificações listadas; acessórios de montagem como poços de proteção ou conectores cablados devem ser adquiridos separadamente conforme a necessidade da instalação.

Quais são as limitações de uso deste sensor de temperatura?

Este sensor não é indicado para aplicações que excedam a faixa de -40 a 150 °C ou que possuam pressões de processo superiores a 160 bar, pois tais condições excedem os limites operacionais do componente.

Existe alguma restrição de material ou ambiente para o TT1050?

O sensor não deve ser aplicado em meios que possam corroer o aço inoxidável 1.4404 (316L) ou em ambientes onde a vibração e o choque excedam as normas DIN EN 60068-2-6 e 60068-2-27.

Como diagnosticar uma leitura instável do sensor?

Se o sensor apresentar leituras instáveis, verifique primeiro a integridade dos contatos banhados a ouro no conector M12 e a conexão elétrica com o CLP ou unidade de avaliação.

O que fazer se o sensor parar de enviar sinal?

Sintomas de erro de medição ou sinal fora de escala podem indicar ruptura do elemento Pt1000 ou curto-circuito no cabo de sinal; teste a continuidade entre os pinos do conector antes de realizar a substituição.

Devo escolher este sensor ou um modelo com saída 4-20mA?

A escolha entre este modelo Pt1000 e um sensor com transmissor integrado (como 4-20mA) depende da sua unidade de processamento: este modelo requer uma entrada específica para Pt1000, enquanto sensores 4-20mA exigem entrada analógica padrão.

Este modelo é melhor que sensores de termopares comuns?

O TT1050 é preferível em sistemas onde a alta precisão da classe A é necessária e a distância entre o sensor e a unidade de controle permite o uso de sinal resistivo sem interferência excessiva.

Quais cuidados devo tomar durante a instalação?

A instalação exige que a profundidade mínima de imersão de 15 mm seja respeitada para garantir a precisão da medição, devendo-se utilizar conexões compatíveis com o diâmetro de 10 mm.

Qual é a procedência e garantia de suporte deste sensor?

O sensor TT1050 é um produto original ifm electronic, com suporte técnico e documentação fornecidos pela fabricante, garantindo conformidade com as normas industriais citadas no datasheet.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento de medição de temperatura baseado em platina com resistência de 1000 Ohms a 0 °C, oferecendo alta precisão e linearidade.

DIN EN 60751

Norma técnica que define as características e tolerâncias para termômetros de resistência industrial de platina (Ref.: Precisão e Elemento de Medição).

Conexão M12

Interface industrial circular padronizada para transmissão de sinais elétricos com alta resistência a vibrações e entrada de líquidos (Ref.: Classe de Proteção IP 68/69K).

Profundidade de Imersão

Comprimento mínimo da sonda que deve estar em contato direto com o meio para garantir que a temperatura medida corresponda à temperatura do fluido (Ref.: 15 mm).

Aço Inoxidável 1.4404

Aço inoxidável austenítico (também conhecido como 316L) com baixo teor de carbono, ideal para resistência à corrosão em meios industriais (Ref.: Materiais).
