Sensor de Temperatura IFM TT0291

Pré-visualizar: TT0291 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100 100mm M12

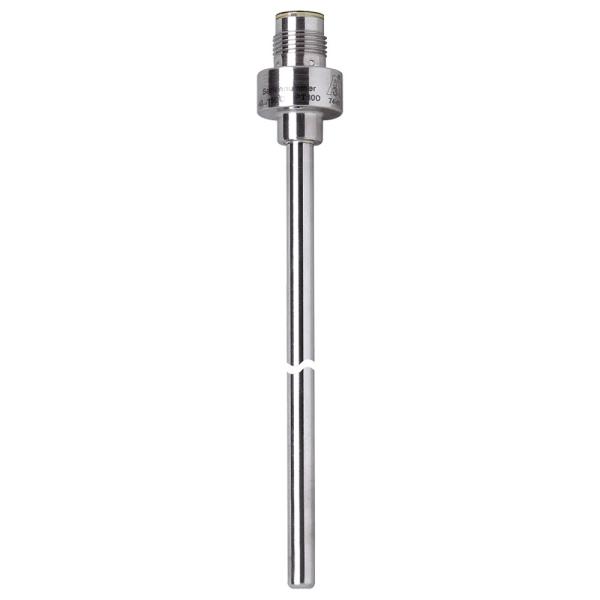

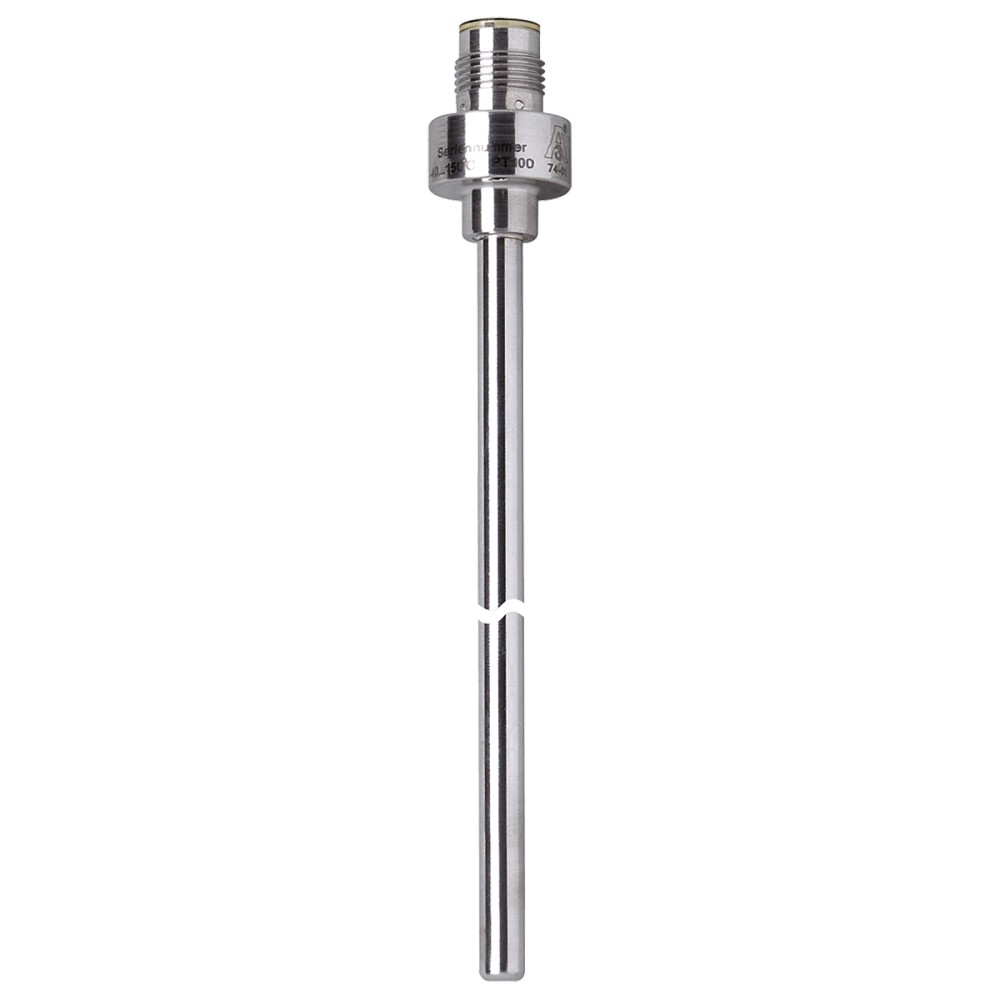

TT0291 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100 100mm M12

Imagem meramente ilustrativa

R$ 1.117,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT0291
EAN: 4021179262699
NCM do produto: 85332190

Destaques do Produto Modelo TT0291...mais

Fechar menu

Saiba mais sobre: "TT0291 IFM - Sensor de Temperatura IFM Sistemas Higiênicos Pt100 100mm M12"

Destaques do Produto

Modelo

TT0291

Elemento de medição

1 x Pt100, classe A

Faixa de medição

-40 a 150 °C

Comprimento de instalação

100 mm

Conexão elétrica

M12, 4 pinos, codificação A

Conexão de processo

Adaptação de fixação Ø 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TT0291 Pt100, 100 mm, conexão M12

O IFM TT0291 é um sensor de temperatura Pt100 destinado à conexão com unidades de avaliação e indicado para aplicações em sistemas higiênicos. Mede temperaturas de -40 a 150 °C, com elemento Pt100 classe A conforme DIN EN 60751 e comprimento de instalação de 100 mm. Possui conexão elétrica M12 de 4 pinos e resistência à pressão de até 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Comprimento de instalação	100 mm
Conexão elétrica	M12, 4 pinos, codificação A
Conexão de processo	Adaptação de fixação Ø 6 mm
Resistência à pressão	160 bar / 16 MPa
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido
Proteção	IP 68 e IP 69K
Precisão	± (0,15 K + 0,002 x \|t\|)
Tempo de resposta T05 / T09	1 s / 3 s, conforme DIN EN 60751

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em sistemas higiênicos, com fluidos líquidos ou gasosos, dentro da faixa de -40 a 150 °C.
Instalações que aceitem adaptação de fixação Ø 6 mm, comprimento de instalação de 100 mm e conexão M12 de 4 pinos, codificação A.
Aplicações em que a pressão de processo não exceda 160 bar e as condições de instalação respeitem a temperatura ambiente de -25 a 80 °C.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de processo fora da faixa especificada de -40 a 150 °C.
Não utilizar em instalação cuja pressão exceda 160 bar.
Não presumir compatibilidade com uma entrada de controlador ou unidade de avaliação sem confirmar a adequação elétrica do Pt100 e do cabeamento M12 de 4 pinos.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: medição de temperatura em sistemas higiênicos com fluidos líquidos ou gasosos, respeitando a faixa de -40 a 150 °C, a pressão máxima especificada de 160 bar e a temperatura ambiente de -25 a 80 °C.
Possibilidade condicionada à validação da instalação: uso em um ponto de medição que aceite adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm. Confirme a profundidade de imersão mínima de 15 mm e a compatibilidade com o processo.
A ficha não fornece uma lista de fluidos específicos nem detalha limites de compatibilidade química; valide o material em contato com o fluido e as condições do processo antes da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TT0291 Pt100, 100 mm, conexão M12, verifique estes pontos:

Escolha o TT0291 quando

A aplicação exigir um sensor Pt100 classe A, instalação de 100 mm, adaptação de fixação Ø 6 mm e conexão M12 de 4 pinos, codificação A, operando dentro das faixas de medição, pressão e temperatura ambiente especificadas.

Considere outra configuração quando

A temperatura de processo estiver fora de -40 a 150 °C, a pressão superar 160 bar ou a conexão de processo, o comprimento de instalação ou a interface elétrica requeridos forem diferentes. A ficha não identifica modelos alternativos; confirme a seleção no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Tipo de produto	Sensor de temperatura	Classificação do produto na ficha do fabricante.
Modelo / SKU / part number	TT0291	Código de identificação do sensor.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e na ficha.
GTIN	4021179262699	Identificador comercial informado no anúncio.
Aplicação	Sistemas higiênicos	Aplicação indicada na ficha do produto.
Substâncias	Fluidos líquidos e gasosos	Meios informados na ficha; validar a adequação ao processo específico.

Elemento de medição e faixa
Elemento de medição	1 x Pt100, conforme DIN EN 60751, classe A	Tipo de elemento e referência normativa declarados pelo fabricante.
Alcance de medição	-40 a 150 °C / -40 a 302 °F	Limites de medição especificados para o sensor.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada na ficha; \|t\| representa o valor absoluto da temperatura conforme a notação do fabricante.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Valores declarados conforme DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima informada para a imersão do sensor.

Dados elétricos e conexão
Conexão elétrica	1 x M12, codificação A, 4 pinos	Tipo e número de pinos especificados; confirmar pinagem e compatibilidade com a unidade de avaliação no datasheet.
Contatos	Banhados a ouro	Característica especial indicada para os contatos.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Condição de alimentação conforme cULus	Tensão de serviço 'supply class 2' conforme cULus	Observação do fabricante; consultar a documentação aplicável para condições de segurança.

Conexão de processo e dados mecânicos
Conexão de processo	Adaptação de fixação Ø 6 mm	Interface mecânica especificada para a instalação.
Diâmetro da sonda	6 mm	Diâmetro informado para a sonda.
Comprimento de instalação EL	100 mm	Comprimento de instalação declarado pelo fabricante.
Comprimento da sonda L	100 mm	Comprimento da sonda indicado na ficha.
Dimensões	Ø 6 mm / L = 124 mm	Dimensão total informada no conjunto de dados; distinguir do comprimento de instalação de 100 mm.
Formato do invólucro	Cilíndrico	Formato indicado nos atributos do produto.
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L eletropolido	Material declarado para as partes em contato com o fluido.
Rugosidade da superfície	Ra < 0,8 µm	Característica superficial especificada para a aplicação.
Resistência à pressão	160 bar / 16 MPa	Limite declarado; a ficha observa que os valores de segurança se aplicam à água.
Peso	31,8 g	Peso indicado nos atributos do produto.

Proteção e condições ambientais
Grau de proteção	IP 68 e IP 69K	Graus de proteção informados pelo fabricante; observar condições de ensaio e instalação do datasheet.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada para operação.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e valor de resistência a choques informados na ficha.
Resistência a vibrações	DIN EN 60068-2-6, 10 g (10 a 2000 Hz)	Ensaio e faixa de frequência informados para resistência a vibrações.
Observação de segurança	Os valores para segurança aplicam-se à água.	Ressalva explícita da ficha para os valores de segurança.
MTTF	22831 anos	Valor MTTF listado no conjunto de dados; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• Sensor Pt100 passivo para conexão a unidades de avaliação compatíveis com elemento Pt100; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica 1 x M12, 4 pinos, codificação A, com contatos dourados. A adequação elétrica depende de a unidade de avaliação aceitar o elemento Pt100 e da compatibilidade do cabeamento e da pinagem; consulte o datasheet antes da ligação.

Processo Adaptação de fixação Ø 6 mm; comprimento de instalação de 100 mm. Verifique a compatibilidade mecânica com o ponto de instalação e o fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada apropriada para Pt100 e conexão elétrica compatível com M12 de 4 pinos, codificação A.	✓	O TT0291 possui elemento 1 x Pt100 e conexão M12 de 4 pinos, codificação A. A pinagem e a configuração da entrada devem ser confirmadas no datasheet e na documentação da unidade.
Ponto de instalação compatível com adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm.	✓	Essas são as dimensões e a conexão de processo informadas para o sensor; a compatibilidade mecânica depende do conjunto de instalação.
Processo com temperatura entre -40 e 150 °C e pressão de até 160 bar, respeitando também as condições de montagem.	✓	A faixa de medição e a resistência à pressão declaradas abrangem esses limites; a ficha informa que os valores de segurança se aplicam à água.
Processo com temperatura fora de -40 a 150 °C ou pressão acima de 160 bar.	✗	A condição excede a faixa de medição ou a resistência à pressão especificada para o produto.
Controlador que exige protocolo digital ou saída de temperatura já convertida.	✗	A ficha identifica um elemento Pt100 para conexão a unidades de avaliação e não especifica protocolo digital nem saída convertida.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TT0291 Pt100, 100 mm, conexão M12

Confirme no datasheet a faixa de temperatura, a pressão de processo, a temperatura ambiente e a compatibilidade do material com o fluido.
Verifique se o ponto de montagem aceita adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm.
Planeje a montagem para atender à profundidade mínima de imersão de 15 mm e às condições de vedação exigidas pela instalação; a ficha fornecida não detalha o procedimento de vedação.
Instale mecanicamente o sensor conforme o desenho dimensional e os requisitos do conjunto de fixação, sem exceder os limites especificados.
Conecte o M12 de 4 pinos, codificação A, a uma unidade de avaliação compatível com Pt100; consulte o datasheet para pinagem e requisitos elétricos.
Após a montagem, confira a leitura da unidade de avaliação e verifique se a temperatura medida está dentro da faixa especificada.

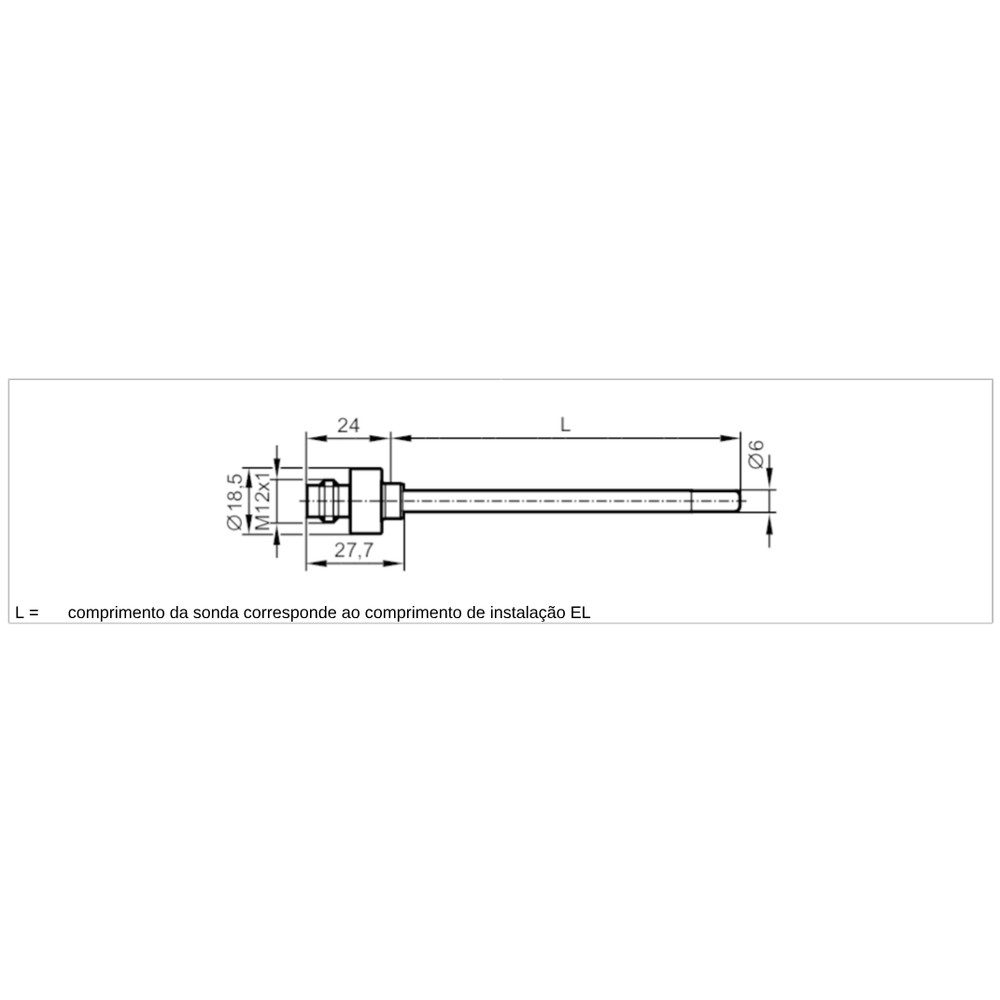

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Possível incompatibilidade da entrada com Pt100, falha de conexão no M12 ou interrupção no circuito do sensor/cabo.	Confirme que a entrada está configurada para Pt100 e inspecione o encaixe M12, o cabo e a continuidade conforme o procedimento da unidade de avaliação.
A leitura está instável ou oscila sem correspondência aparente com o processo.	Conexão elétrica intermitente, cabeamento inadequado ou condição de instalação que afeta a medição.	Verifique o encaixe e os contatos do M12, inspecione o cabo e compare a leitura com uma referência de temperatura apropriada, seguindo o procedimento da instalação.
A leitura fica fora da faixa esperada ou não acompanha a temperatura do fluido.	Profundidade de imersão insuficiente, montagem inadequada ou processo fora das condições de medição especificadas.	Confira a profundidade de imersão mínima de 15 mm, a instalação e se a temperatura está entre -40 e 150 °C.
Há indícios de entrada de umidade ou deterioração após limpeza ou exposição ambiental.	Conector, cabo ou montagem podem não estar corretamente acoplados ou podem ter sido submetidos a condições diferentes das especificadas.	Inspecione o acoplamento M12, o cabo e a montagem; compare as condições de exposição com os graus IP declarados e as instruções do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TT0291 em português (Datasheet) Desenho em escala TT0291 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TT0291 e para que tipo de instalação serve?

É um sensor de temperatura com elemento Pt100, destinado à conexão com unidades de avaliação. A ficha indica aplicação em sistemas higiênicos com fluidos líquidos e gasosos.

O que acompanha a compra do TT0291?

A ficha informa uma unidade por embalagem e não lista acessórios incluídos. O conteúdo efetivo da embalagem deve ser confirmado com o fornecedor.

O TT0291 pode medir temperaturas acima de 150 °C?

Não, a faixa de medição especificada termina em 150 °C. Para temperaturas superiores, selecione um sensor cuja faixa declarada cubra a condição do processo.

Posso usar este sensor em uma entrada que exige protocolo digital?

A ficha especifica um elemento Pt100 para conexão a uma unidade de avaliação e não informa protocolo digital. Confirme que o controlador aceita Pt100 antes da compra.

A leitura está zerada; o que verifico antes de substituir o sensor?

Verifique se a unidade de avaliação está configurada para Pt100 e se o M12 e o cabo estão corretamente conectados. Depois, inspecione o circuito conforme os procedimentos do fabricante da unidade.

A medição oscila; o sensor está necessariamente danificado?

Não necessariamente; uma conexão intermitente ou problema no cabeamento também pode causar instabilidade. Inspecione o encaixe M12 e o cabo antes de substituir o sensor.

Devo comprar o sensor avulso ou um kit de instalação?

O anúncio identifica o TT0291 como sensor e a ficha não relaciona acessórios ou kit incluídos. Verifique separadamente se sua instalação requer componentes de fixação ou cabeamento.

Como escolher entre o TT0291 e outro sensor de temperatura?

Escolha o TT0291 quando forem compatíveis o elemento Pt100, a faixa de -40 a 150 °C, a instalação de 100 mm e as conexões especificadas. Se qualquer requisito de faixa, conexão ou montagem diferir, compare a ficha do modelo alternativo.

Que cuidados devo ter ao instalar o TT0291?

Confirme a adaptação de fixação Ø 6 mm, o comprimento de instalação de 100 mm e a profundidade mínima de imersão de 15 mm. Para pinagem e ligação elétrica, consulte o datasheet do fabricante.

O TT0291 vem com cabo ou conector M12 instalado?

A ficha informa uma conexão elétrica M12, 4 pinos, mas não declara que um cabo esteja incluído. Confirme o conteúdo da embalagem e selecione um cabo compatível com a conexão.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cuja resistência elétrica varia com a temperatura; neste sensor, há um elemento Pt100 conforme DIN EN 60751, classe A. (Ref.: Elemento de medição)

Classe A

Classe de tolerância do elemento Pt100 definida pela referência normativa declarada pelo fabricante. (Ref.: DIN EN 60751, classe A)

Comprimento de instalação (EL)

Comprimento especificado para a parte instalada no ponto de medição. (Ref.: EL = 100 mm)

Parâmetro de rugosidade média aritmética da superfície. (Ref.: Ra < 0,8 µm)

IP 69K

Grau de proteção declarado pelo fabricante para o invólucro; as condições de instalação e ensaio devem ser consultadas no datasheet. (Ref.: Proteção IP 69K)
