Sensor de Temperatura IFM TT0281 Pt100 100mm

Pré-visualizar: TT0281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 100mm -40 a 150°C M12

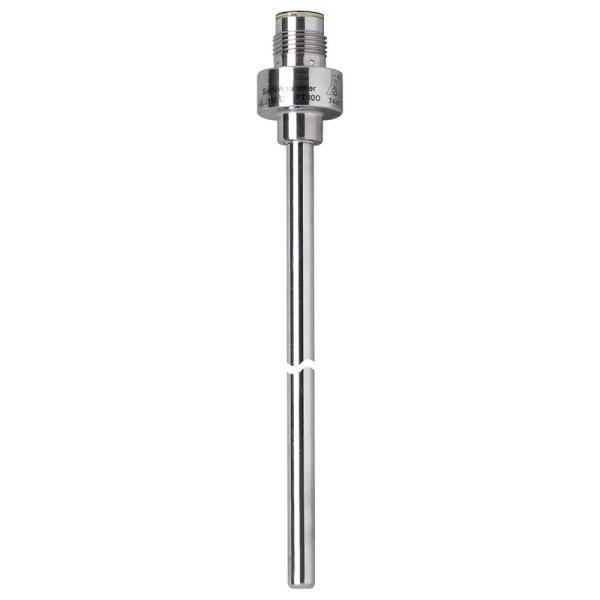

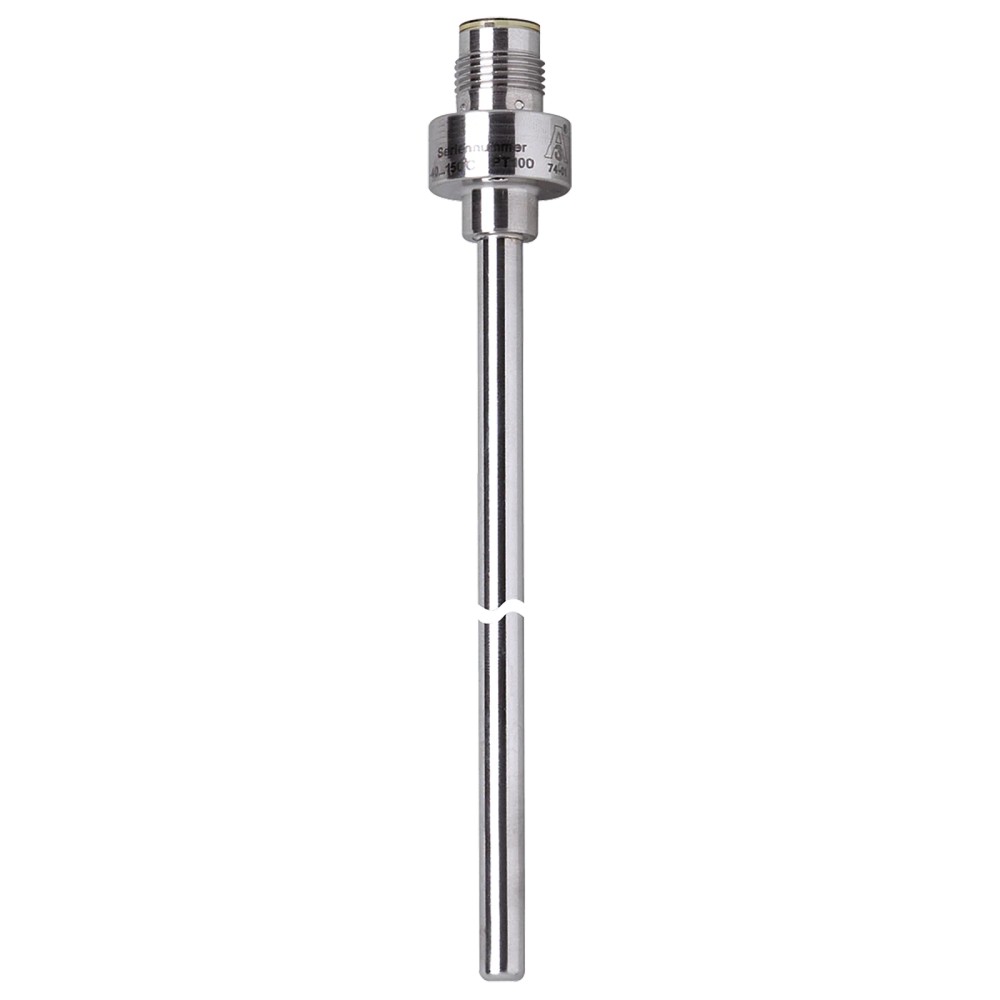

TT0281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 100mm -40 a 150°C M12

Imagem meramente ilustrativa

R$ 1.043,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TT0281
EAN: 4021179262682
NCM do produto: 85332190

Destaques do Produto Tipo de elemento...mais

Fechar menu

Saiba mais sobre: "TT0281 IFM - Sensor de Temperatura IFM Medição de fluidos Pt100 100mm -40 a 150°C M12"

Destaques do Produto

Tipo de elemento

Pt100, classe A

Faixa de temperatura

-40 a 150 °C

Comprimento de instalação

100 mm

Conexão elétrica

M12, codificação A, 4 contatos

Fixação de processo

Adaptação de fixação Ø 6 mm

Pressão máxima especificada

160 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TT0281, Pt100 classe A, comprimento de instalação de 100 mm, faixa de -40 a 150 °C, conexão M12

O IFM TT0281 é um sensor de temperatura de sonda para medição de fluidos líquidos e gasosos, destinado à conexão a unidades de avaliação. Possui elemento Pt100 classe A conforme DIN EN 60751 e faixa de medição de -40 a 150 °C. A sonda tem comprimento de instalação de 100 mm, diâmetro de 6 mm e resistência à pressão de até 160 bar.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-40 a 150 °C
Comprimento de instalação	100 mm
Diâmetro da sonda	6 mm
Resistência à pressão	160 bar / 16 MPa
Conexão elétrica	M12, codificação A, 4 contatos dourados
Material em contato com o fluido	Aço inoxidável 1.4404 / 316L
Grau de proteção	IP68 / IP69K
Tempo de resposta T05 / T09	1 s / 3 s
Profundidade mínima de imersão	15 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos, dentro da faixa de -40 a 150 °C.
Instalações que aceitem elemento Pt100 classe A e uma conexão elétrica M12 codificada A com quatro contatos.
Aplicações cuja pressão de processo não exceda 160 bar e cuja montagem aceite sonda de 6 mm e comprimento de instalação de 100 mm.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa especificada de -40 a 150 °C.
Não utilizar em processo com pressão acima de 160 bar.
Não selecionar se a instalação exigir comprimento de inserção diferente de 100 mm, diâmetro diferente de 6 mm ou elemento sensor diferente de Pt100 sem validar a aplicação e a unidade de avaliação.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: medição de temperatura de fluidos líquidos e gasosos por meio de elemento Pt100, com conexão a uma unidade de avaliação compatível.
Possibilidade de aplicação: monitoramento de processo em instalações que aceitem sonda Ø 6 mm e comprimento de instalação de 100 mm; valide a montagem, o fluido e as condições de processo antes da instalação.
Limites a considerar: faixa de medição de -40 a 150 °C, pressão máxima especificada de 160 bar e temperatura ambiente de -25 a 80 °C. A ficha não identifica fluidos específicos nem fornece uma lista de compatibilidade química.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TT0281, Pt100 classe A, comprimento de instalação de 100 mm, faixa de -40 a 150 °C, conexão M12, verifique estes pontos:

Escolha o TT0281 quando

A aplicação requer medição de fluidos líquidos ou gasosos com Pt100 classe A, faixa de -40 a 150 °C, comprimento de instalação de 100 mm e conexão M12 de quatro contatos.

Avalie outra configuração quando

A faixa de temperatura, o comprimento de instalação, o diâmetro de 6 mm, o tipo de elemento ou a conexão não corresponderem aos requisitos do processo. Confirme também a compatibilidade elétrica com a unidade de avaliação e os limites de pressão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TT0281	Identificação do sensor de temperatura.
Tipo de produto	Sensor de temperatura de sonda	Categoria de produto informada na ficha.
Fluidos de aplicação	Fluidos líquidos e gasosos	Aplicação indicada na descrição do produto.
Conexão a unidades de avaliação	Sensor para conexão a unidades de avaliação	A unidade de avaliação deve ser compatível com Pt100; confirme a interface elétrica no datasheet.

Medição e desempenho
Elemento de medição	1 x Pt100, classe A	Conforme DIN EN 60751.
Alcance de medição	-40 a 150 °C / -40 a 302 °F	Limites da faixa de medição declarada.
Precisão	± (0,15 K + 0,002 × \|t\|)	Expressão de precisão indicada na ficha; t representa a temperatura.
Tempo dinâmico de resposta T05 / T09	1 s / 3 s	Valores conforme DIN EN 60751.
Profundidade mínima de imersão	15 mm	Profundidade mínima indicada para a medição.

Dados elétricos
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conexão e contatos descritos na ficha; a atribuição dos pinos deve ser verificada no datasheet.
Classe de proteção elétrica	III	Classificação declarada na ficha do produto.

Conexão de processo e dados mecânicos
Conexão de processo	Adaptação de fixação Ø 6 mm	Diâmetro de adaptação indicado para montagem.
Comprimento de instalação EL	100 mm	Comprimento de instalação nominal.
Comprimento da sonda L	100 mm	Comprimento da sonda informado na ficha.
Dimensões	Ø 6 mm / L = 124 mm	Dimensões gerais informadas no conjunto de atributos; comprimento de instalação especificado separadamente como 100 mm.
Invólucro	Cilíndrico	Formato do invólucro.
Material em contato com o fluido	1.4404 / aço inoxidável 316L	Material especificado para as partes em contato com o fluido.
Peso	32,4 g	Massa indicada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem informada na ficha.

Condições de processo e ambientais
Resistência à pressão	160 bar / 16 MPa	Limite de pressão especificado.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP68 / IP69K	Graus de proteção informados na ficha.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio indicada pelo fabricante.
Resistência a vibrações	DIN EN 60068-2-6; 10 g (10 a 2000 Hz)	Condição de ensaio indicada pelo fabricante.

Características e conformidade
Característica especial	Contatos banhados a ouro	Acabamento dos contatos elétricos informado na ficha.
Certificação	cULus	Certificação declarada no cadastro do produto.
Norma do elemento de medição	DIN EN 60751, classe A	Referência normativa do elemento Pt100.
MTTF	22831 anos	Valor informado no cadastro do produto; não representa garantia de vida útil em uma aplicação específica.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão M12, codificação A, com 4 contatos dourados. O sensor é destinado à conexão a unidades de avaliação; confirme no datasheet a compatibilidade elétrica e a atribuição dos pinos com o equipamento específico. Não há protocolo de comunicação informado na ficha.

Processo Adaptação de fixação Ø 6 mm; sonda com comprimento de instalação de 100 mm. A montagem deve permitir profundidade mínima de imersão de 15 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação compatível com sensor Pt100 classe A e conexão M12 A de quatro contatos	✓	O TT0281 possui elemento Pt100 classe A e conexão elétrica M12 codificada A com quatro contatos; confirme a atribuição de pinos no datasheet.
Processo com fluido líquido ou gasoso, dentro de -40 a 150 °C e até 160 bar	✓	Esses fluidos e limites constam na ficha do produto; a instalação também deve respeitar a profundidade mínima de imersão e a geometria da sonda.
Processo acima de 160 bar	✗	A resistência à pressão especificada é 160 bar / 16 MPa.
Montagem que exige comprimento de instalação diferente de 100 mm ou diâmetro diferente de 6 mm	✗	As dimensões de instalação informadas para este modelo são 100 mm e Ø 6 mm.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TT0281, Pt100 classe A, comprimento de instalação de 100 mm, faixa de -40 a 150 °C, conexão M12

Confirme que a entrada da unidade de avaliação aceita Pt100 classe A e verifique no datasheet a atribuição dos contatos M12.
Verifique se o ponto de montagem aceita adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm.
Confirme que a pressão do processo não excede 160 bar e que a temperatura de medição permanece entre -40 e 150 °C.
Instale a sonda de modo que a ponta fique imersa pelo menos 15 mm no fluido, conforme a profundidade mínima informada.
Conecte o M12 codificado A sem forçar o encaixe e confirme que o conector e o cabo são adequados à instalação.
Após a montagem, confira a leitura da unidade de avaliação e investigue eventuais desvios antes de substituir o sensor.

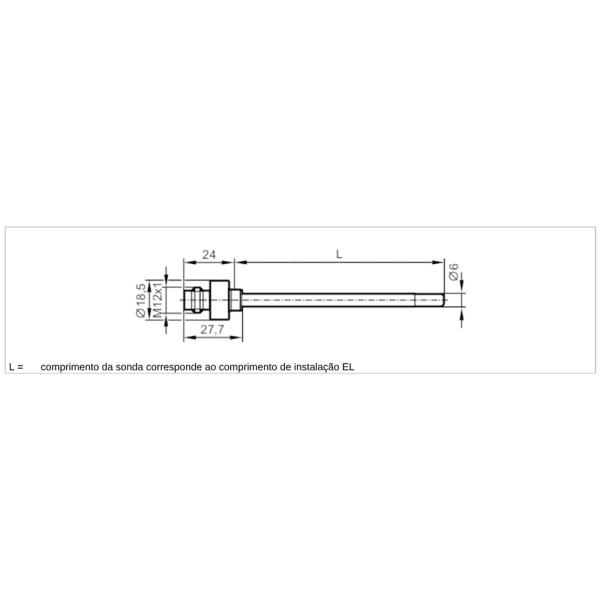

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Conexão M12 incompleta, atribuição de contatos incompatível ou entrada da unidade de avaliação não configurada para Pt100.	Confira o encaixe do conector, a atribuição dos pinos no datasheet e a configuração/tipo de entrada da unidade de avaliação.
A leitura apresenta desvio em relação à temperatura esperada.	Imersão insuficiente, condição de processo fora da faixa especificada ou incompatibilidade entre sensor e configuração da unidade de avaliação.	Verifique a profundidade de imersão mínima de 15 mm, compare a temperatura com a faixa de -40 a 150 °C e confirme a configuração Pt100.
A leitura varia ou fica intermitente durante a operação.	Contato elétrico instável no conector M12 ou condição de vibração/instalação que afeta a conexão.	Inspecione o encaixe e o estado dos contatos e compare a condição de vibração com o ensaio indicado na ficha; confirme também a conexão na unidade de avaliação.
Há vazamento ou a montagem não se ajusta ao ponto de processo.	Adaptação de fixação ou montagem incompatível com o diâmetro de 6 mm, ou condição de pressão acima do limite especificado.	Confira a geometria de montagem e o limite de pressão de 160 bar; verifique a instalação e a vedação do conjunto conforme o projeto do processo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM TT0281 em português (Datasheet) Desenho em escala IFM TT0281 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TT0281 e para que tipo de medição serve?

É um sensor de temperatura IFM com elemento Pt100 classe A, destinado à medição de fluidos líquidos e gasosos e à conexão a uma unidade de avaliação compatível.

O que preciso conferir para saber se ele é compatível com meu sistema?

Confira se a unidade de avaliação aceita Pt100 classe A e se a conexão elétrica M12 codificada A de quatro contatos corresponde à instalação; consulte o datasheet para a atribuição dos pinos.

Para que este sensor não serve em relação à temperatura e pressão?

A ficha não especifica uso acima de 150 °C nem acima de 160 bar. Para condições fora desses limites, selecione uma configuração com limites adequados.

Ele serve para montar em uma conexão que exige outra medida de sonda?

O modelo especifica adaptação de fixação Ø 6 mm e comprimento de instalação de 100 mm. Se o ponto de montagem exigir outras dimensões, confirme a adequação antes da compra.

A leitura está ausente; o que verifico antes de trocar o sensor?

Verifique o encaixe do M12, a atribuição dos contatos e se a unidade de avaliação está configurada para Pt100. A ficha não fornece um procedimento de diagnóstico específico para a unidade.

A temperatura indicada está instável; qual pode ser a causa?

Uma conexão elétrica instável ou uma configuração incompatível da entrada Pt100 pode causar leitura irregular. Inspecione o conector e confirme a configuração da unidade de avaliação antes de substituir o sensor.

O TT0281 é fornecido como kit com acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos; portanto, considere apenas o sensor e confirme separadamente os itens necessários à instalação.

Quando escolher este modelo em vez de outro sensor de temperatura?

Escolha o TT0281 quando forem necessários Pt100 classe A, faixa de -40 a 150 °C, instalação de 100 mm e conexão M12 de quatro contatos. Busque outra configuração se algum desses requisitos não corresponder ao processo.

Que cuidado devo ter ao instalar a sonda no fluido?

Respeite a profundidade mínima de imersão de 15 mm e confirme as dimensões e os limites de pressão e temperatura do processo antes de montar.

O que acompanha o produto e quem realiza o faturamento?

A ficha informa uma peça por embalagem e declara que o faturamento é realizado diretamente pelo fornecedor. Não há acessórios inclusos especificados.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura com resistência nominal de 100 Ω a 0 °C; neste produto, classe A conforme DIN EN 60751. (Ref.: Elemento de medição)

Classe A

Classe de tolerância do elemento Pt100 referenciada à DIN EN 60751. (Ref.: Elemento de medição)

M12 codificação A

Tipo de conexão elétrica M12 com codificação A; o TT0281 possui quatro contatos dourados. (Ref.: Conexão elétrica)

Profundidade mínima de imersão

Profundidade mínima da sonda no meio medida indicada para a medição. (Ref.: Profundidade mínima de imersão)

IP68 / IP69K

Graus de proteção declarados para o produto; as condições específicas de ensaio e uso devem ser consultadas na documentação do fabricante. (Ref.: Grau de proteção)
