Sensor de Temperatura IFM TSM701

Pré-visualizar: TSM701 IFM - Sensor de Temperatura IFM Medição de Superfície Pt1000 M12 -25 a 160°C

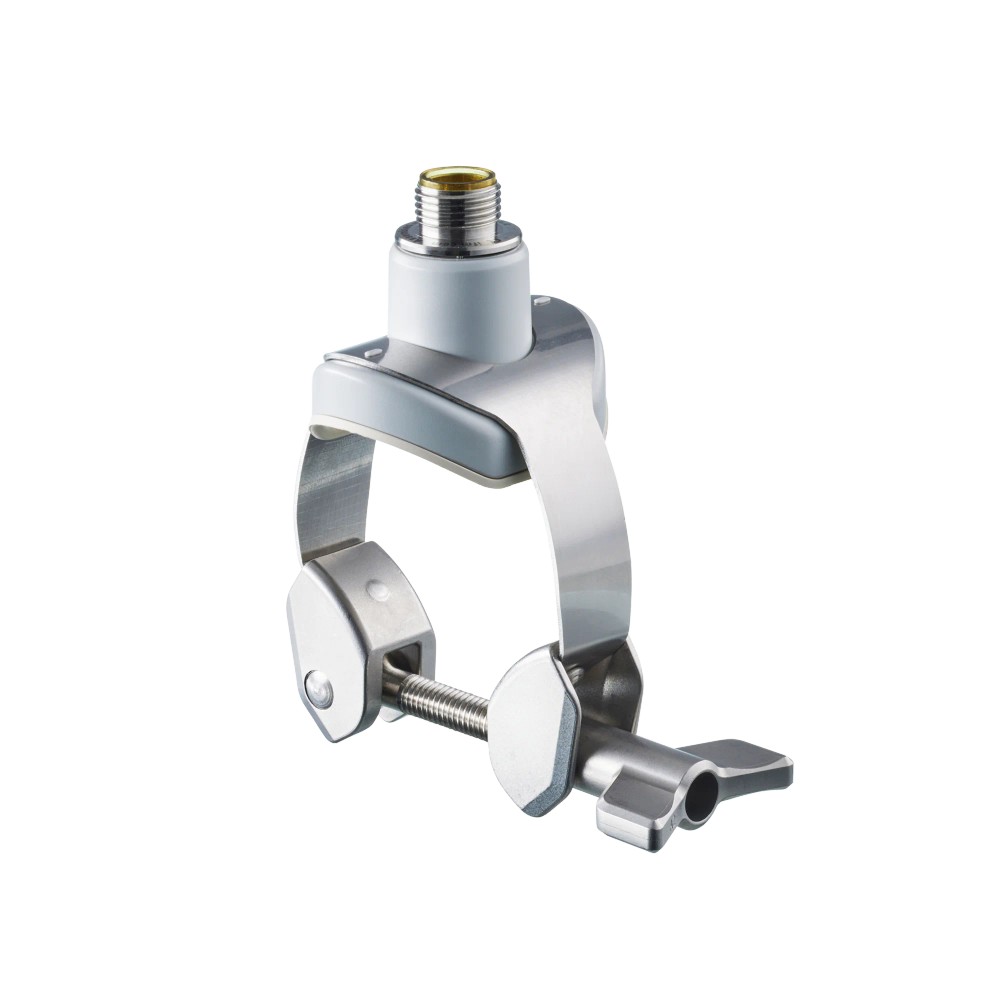

TSM701 IFM - Sensor de Temperatura IFM Medição de Superfície Pt1000 M12 -25 a 160°C

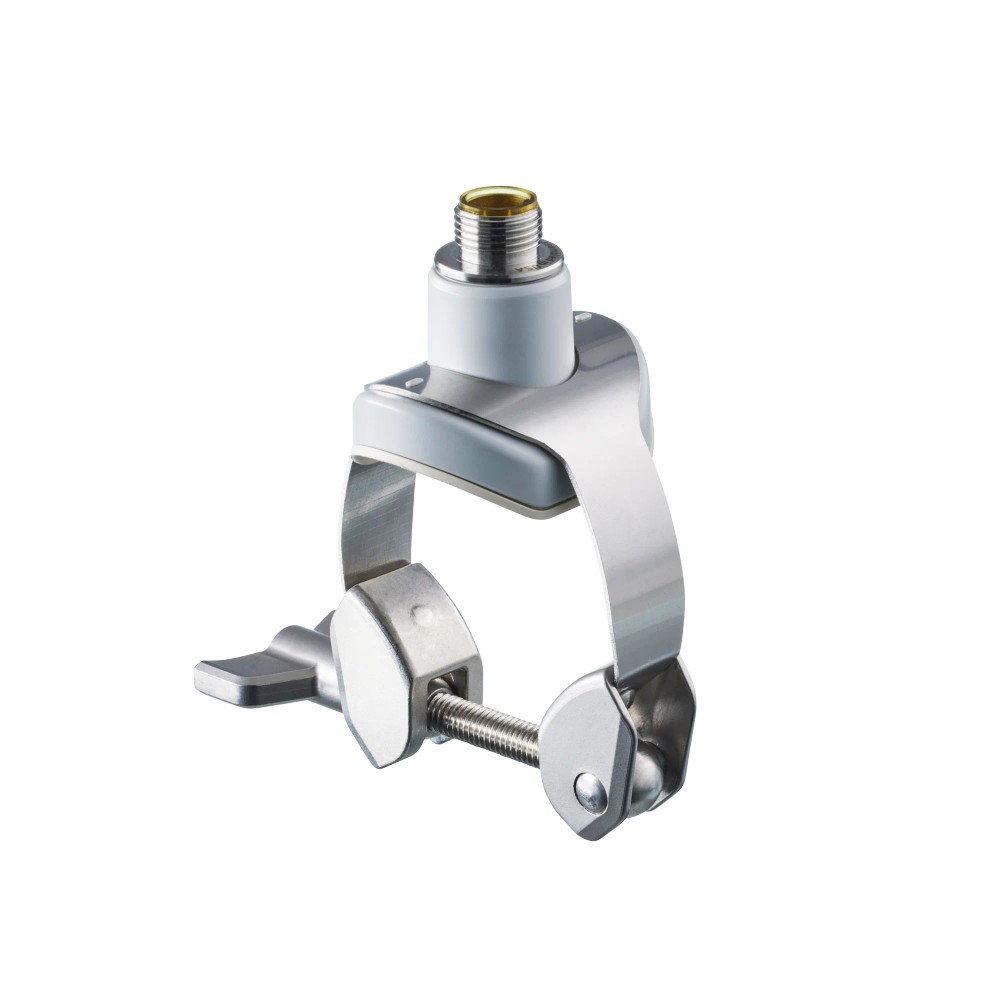

Imagem meramente ilustrativa

R$ 1.317,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TSM701
EAN: 4021179354301
NCM do produto: 85334099

Destaques do Produto Tipo de Medição...mais

Fechar menu

Saiba mais sobre: "TSM701 IFM - Sensor de Temperatura IFM Medição de Superfície Pt1000 M12 -25 a 160°C"

Destaques do Produto

Tipo de Medição

Contato de Superfície

Elemento

Pt1000

Conexão

M12

Faixa de Temperatura

-25 a 160 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

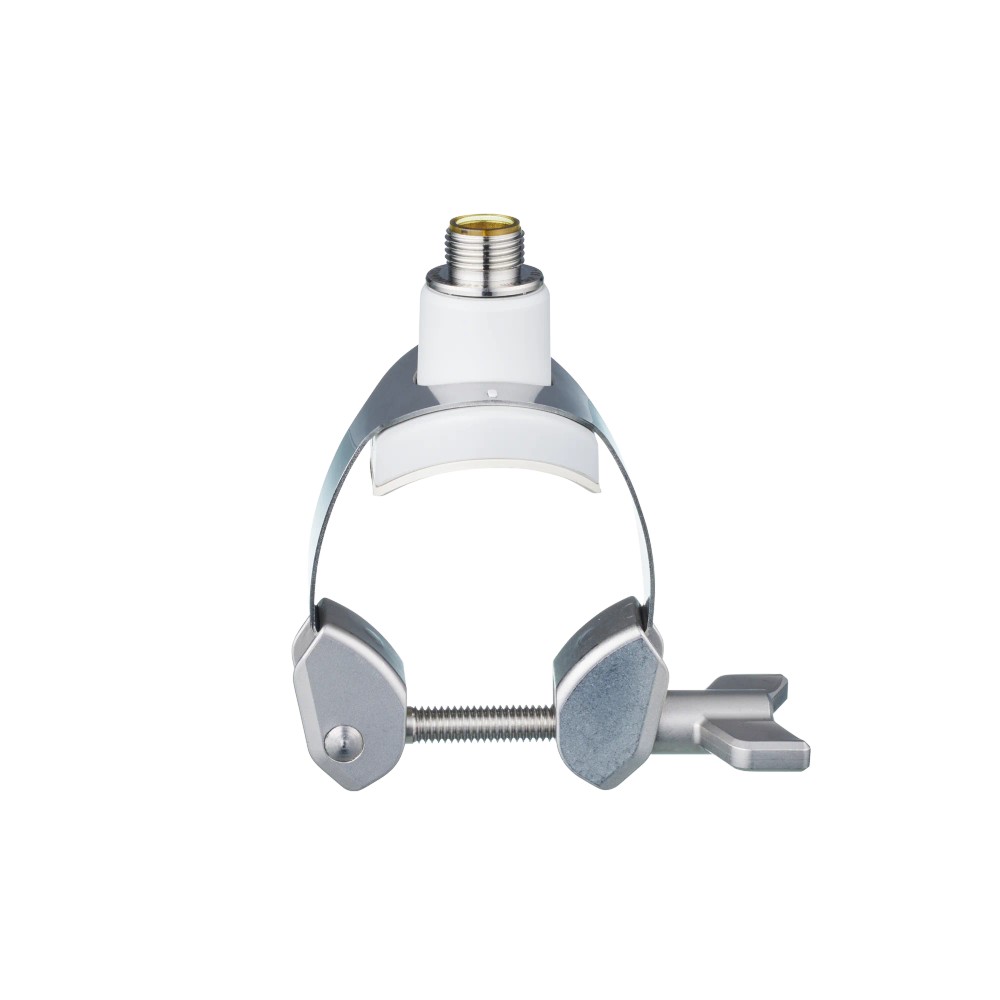

Sobre o Sensor de Temperatura IFM TSM701 - Medição de Superfície Pt1000 M12

O TSM701 é um sensor de temperatura por contato da IFM, ideal para monitoramento não invasivo em tubulações e superfícies sólidas. Utiliza tecnologia Pt1000 de Classe A, garantindo alta precisão conforme DIN EN 60751. Destaca-se por sua montagem simplificada via grampo e alta resistência mecânica com grau de proteção IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	TSM701
Marca	IFM
Elemento sensor	Pt1000 Classe A
Faixa de medição	-25 a 160 °C
Montagem	Fixação por grampo (DN50)
Grau de proteção	IP 69K
Conexão	M12
Material	Aço inox 316L / PPSU

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tubulações DN50
Superfícies sólidas metálicas
Aplicações que exigem montagem externa não invasiva

⚠ Considere outro se precisa de:

Superfícies com diâmetro fora da faixa 48-54 mm
Exposição a temperaturas acima de 160 °C
Imersão direta em meios agressivos sem proteção adequada

APLICAÇÕES E USO

Monitoramento de temperatura em tubulações industriais (DN50).
Medição de temperatura em superfícies de tanques ou máquinas.
Aplicações em ambientes com exigência de limpeza rigorosa (lavagem de alta pressão).

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TSM701 - Medição de Superfície Pt1000 M12, verifique estes pontos:

Quando utilizar

Escolha este modelo quando a medição de temperatura não permitir intervenção no processo (furação ou solda) ou quando o diâmetro da tubulação for 48-54 mm.

Quando evitar

Evite se o processo exigir monitoramento de temperatura interna do fluido com tempo de resposta ultrarrápido, onde sensores de imersão direta são mais eficientes.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento de medição	1 x Pt 1000 (DIN EN 60751, Classe A)	Padrão de referência para precisão industrial.
Alcance de medição	-25 a 160 °C	Limite operacional do sensor.

Dados Mecânicos
Grau de proteção	IP 69K	Proteção contra limpeza de alta pressão.
Materiais	Grampo: aço inox 316L; Invólucro: PPSU	Resistência química e estrutural.
Dimensões	102 x 81 x 45 mm	Espaço ocupado pelo invólucro.

Dados Elétricos
Conexão elétrica	M12, 4 contatos	Interface de sinal e alimentação.
Classe de proteção elétrica	III	Segurança elétrica (baixa tensão).

COMPATIBILIDADE

Comunicação

• Analógico (Pt1000 padrão)

Conexões

Elétrica M12, 4 polos, codificação A

Processo Sensor para superfície (DN50 / 48-54 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação DN50 (48-54mm)	✓	O grampo de fixação foi desenhado especificamente para este diâmetro.
Ambiente com lavagem de alta pressão	✓	Grau de proteção IP 69K garante resistência a jatos de água quentes e pressões elevadas.
Processos acima de 160 °C	✗	Excede o limite operacional do invólucro PPSU e do elemento sensor.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TSM701 - Medição de Superfície Pt1000 M12

Limpe a superfície de contato para remover resíduos que possam isolar o calor.
Aplique pasta térmica condutora, se disponível, no sensor.
Posicione o grampo de fixação na tubulação ou superfície cilíndrica (DN50).
Ajuste a pressão do grampo para garantir contato firme com a superfície.
Conecte o cabo M12, garantindo o travamento da rosca.
Verifique o sinal de saída no controlador ou entrada analógica do CLP.

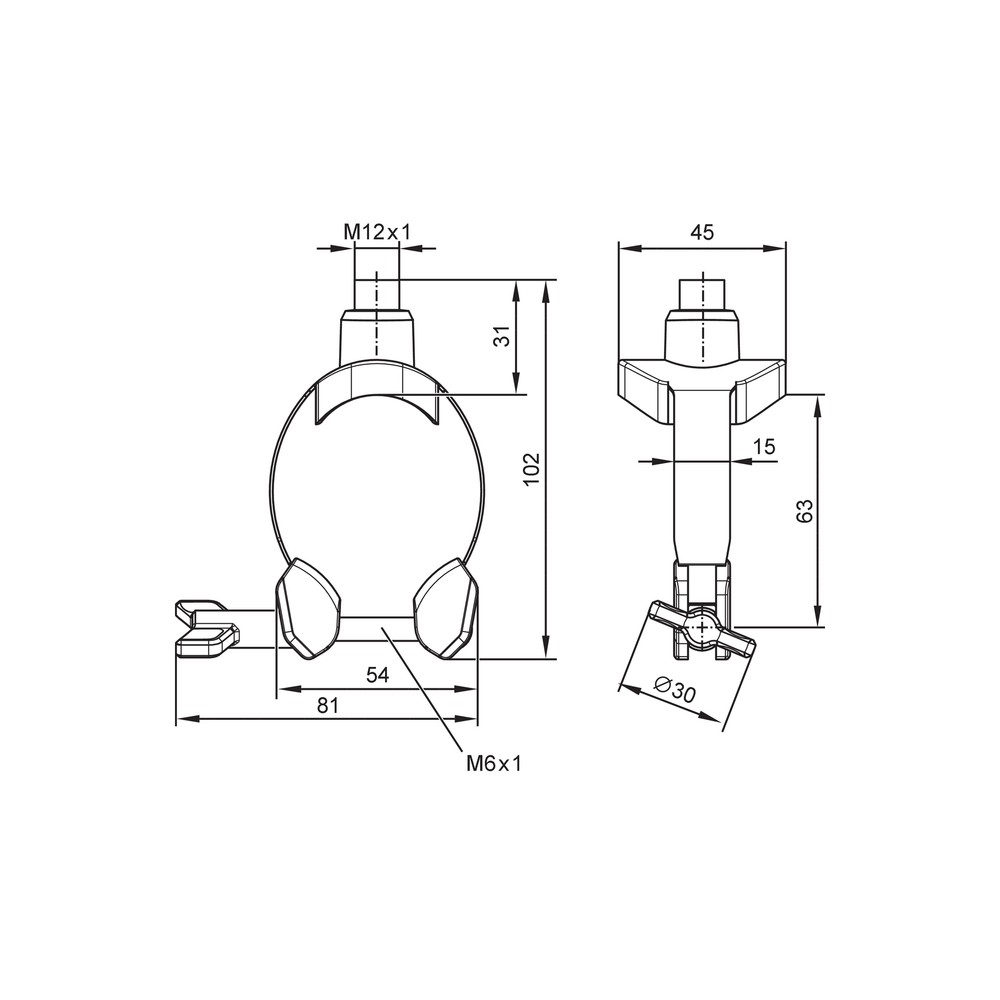

Desenho Dimensional

ACESSÓRIOS

Cabo de conexão (incluso)
Grampo de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura inferior ao real.	Fixação frouxa ou falta de pasta térmica.	Verificar o aperto do grampo de fixação e a integridade da superfície.
Sinal intermitente ou inexistente no CLP.	Dano no cabo de conexão.	Testar a continuidade elétrica do cabo entre conector e painel.
Ruído na leitura ou oscilação constante.	Oxidação nos pinos do conector.	Inspecionar contatos banhados a ouro do conector M12.
Falha permanente ou desvio na precisão do elemento sensor.	Excesso de temperatura (acima de 160 °C).	Verificar se a temperatura do processo ultrapassou o limite operacional.

DOCUMENTAÇÃO TÉCNICA

Datasheet TSM701 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TSM701 da IFM e qual sua função?

Este sensor é um dispositivo de temperatura Pt1000 com sonda de contato projetado para medição precisa em superfícies de corpos sólidos, operando na faixa de -25 a 160 °C.

O que vem na embalagem do TSM701?

O sensor acompanha o cabo de conexão e o grampo de fixação para instalação direta em superfícies compatíveis.

Posso usar este sensor para medir temperatura de líquidos em imersão direta?

Este sensor não é indicado para medição direta de imersão em fluidos corrosivos ou ambientes que excedam a temperatura de 160 °C.

Ele serve para qualquer diâmetro de tubo?

O sensor é especificamente dimensionado para diâmetros de tubulação ou superfícies cilíndricas entre 48 mm e 54 mm (DN50).

O que acontece se o sensor parar de medir?

O sintoma comum é a leitura de temperatura instável ou erro de circuito aberto (Open Loop), geralmente causado por rompimento do cabo ou oxidação nos contatos.

Como diagnosticar falhas no funcionamento deste sensor?

Verifique a integridade do cabo, a continuidade dos pinos do conector M12 e se o grampo de fixação mantém contato firme com a superfície monitorada.

Qual a vantagem deste modelo comparado a um sensor de temperatura simples?

O TSM701 utiliza o elemento sensor Pt1000, que oferece maior precisão e sinal de saída mais robusto do que os sensores Pt100 comuns em longas distâncias.

Devo escolher este sensor de contato ou um sensor de imersão?

A escolha depende da necessidade de montagem por contato. Este modelo é otimizado para fixação por abraçadeira, enquanto outros sensores de inserção exigem furação na tubulação.

Como garantir uma leitura precisa na instalação?

O sensor deve ser fixado firmemente através do grampo incluso, garantindo contato térmico total com a superfície e evitando vibrações excessivas.

Qual a procedência deste componente?

A IFM garante as especificações técnicas declaradas, com procedência direta da fábrica, seguindo as normas DIN EN 60751.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor de temperatura que apresenta resistência de 1000 Ohms a 0 °C, seguindo a norma DIN EN 60751.

IP 69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de limpeza por jato de água.

Conexão M12

Padrão de conector industrial de 4 polos, codificação A, utilizado para conexão elétrica e sinal.

Contato Térmico

Interface mecânica onde o calor é transferido da superfície para o sensor; requer fixação firme.

PPSU

Polímero de alta performance (Polifenilsulfona) utilizado no invólucro, oferecendo resistência química e térmica.
