Sensor de Temperatura IFM TSM601 Pt1000

Pré-visualizar: TSM601 IFM - Sensor de Temperatura ifm Contato em Superfícies Pt1000 -25 a 160°C M12

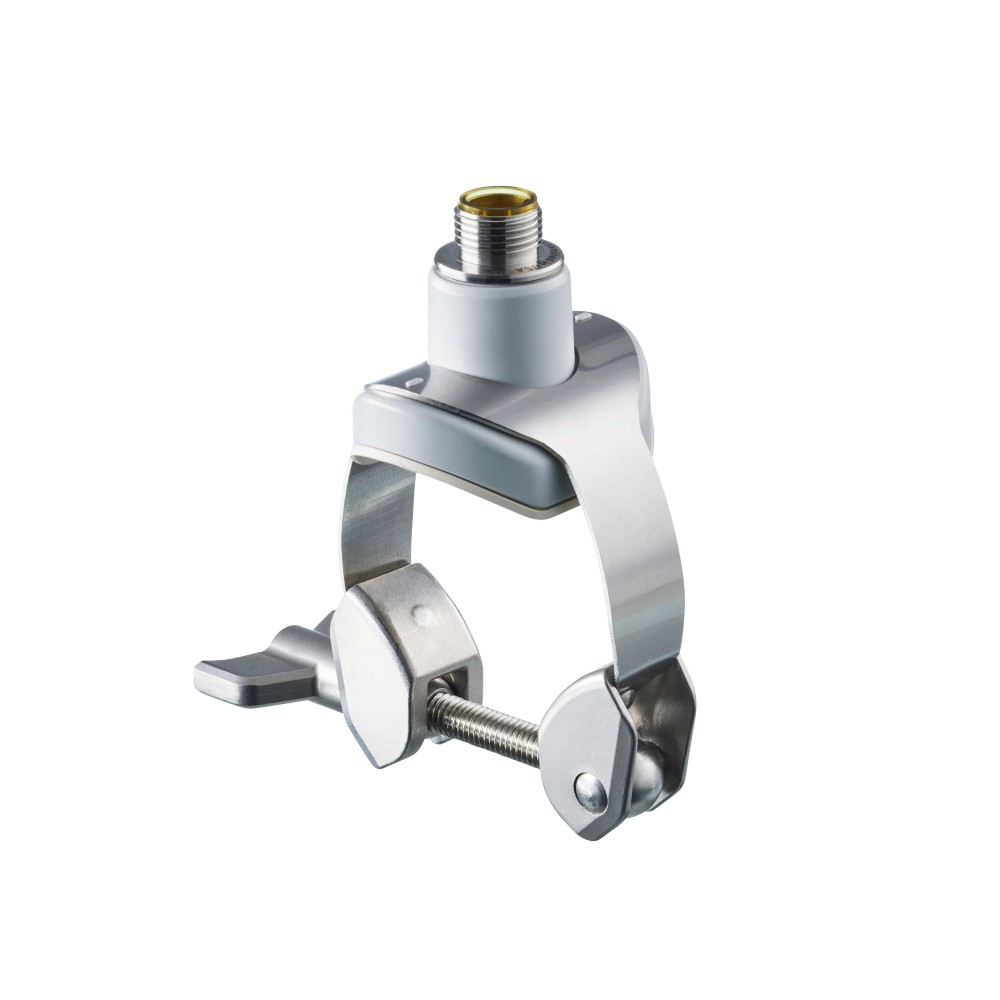

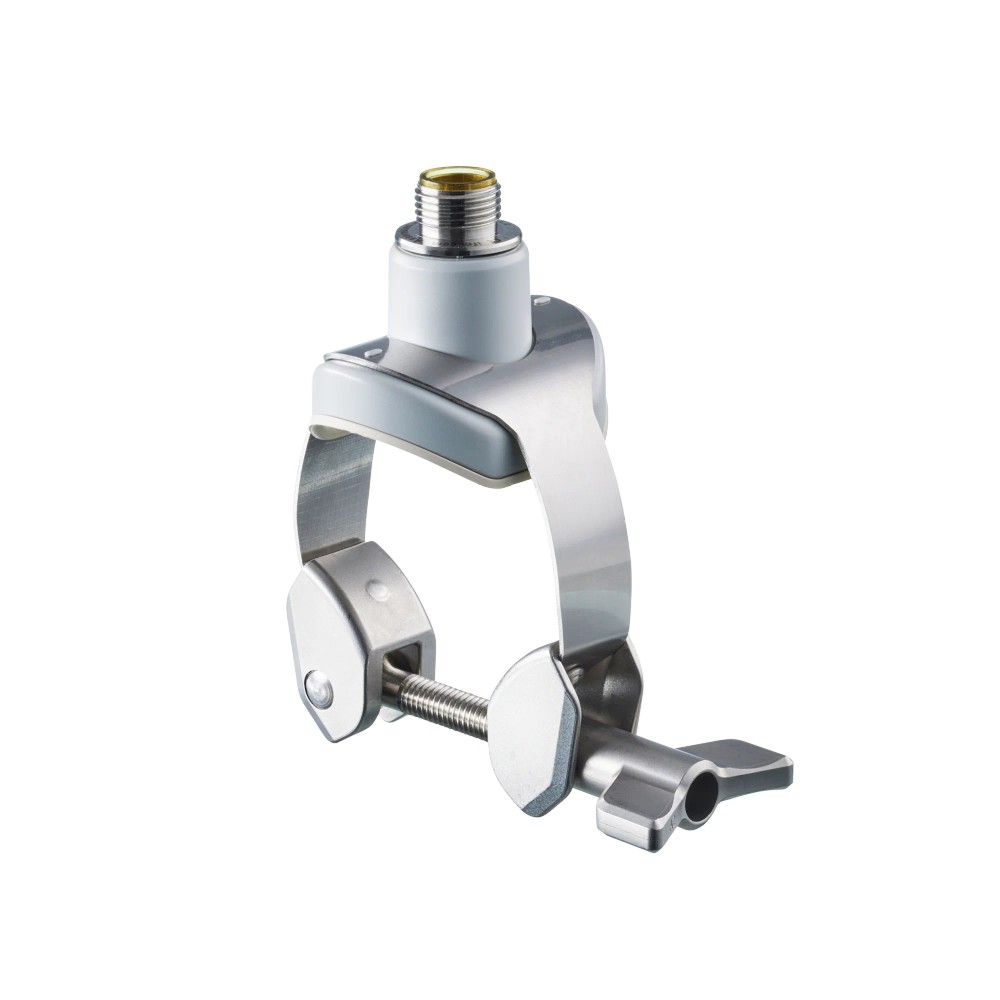

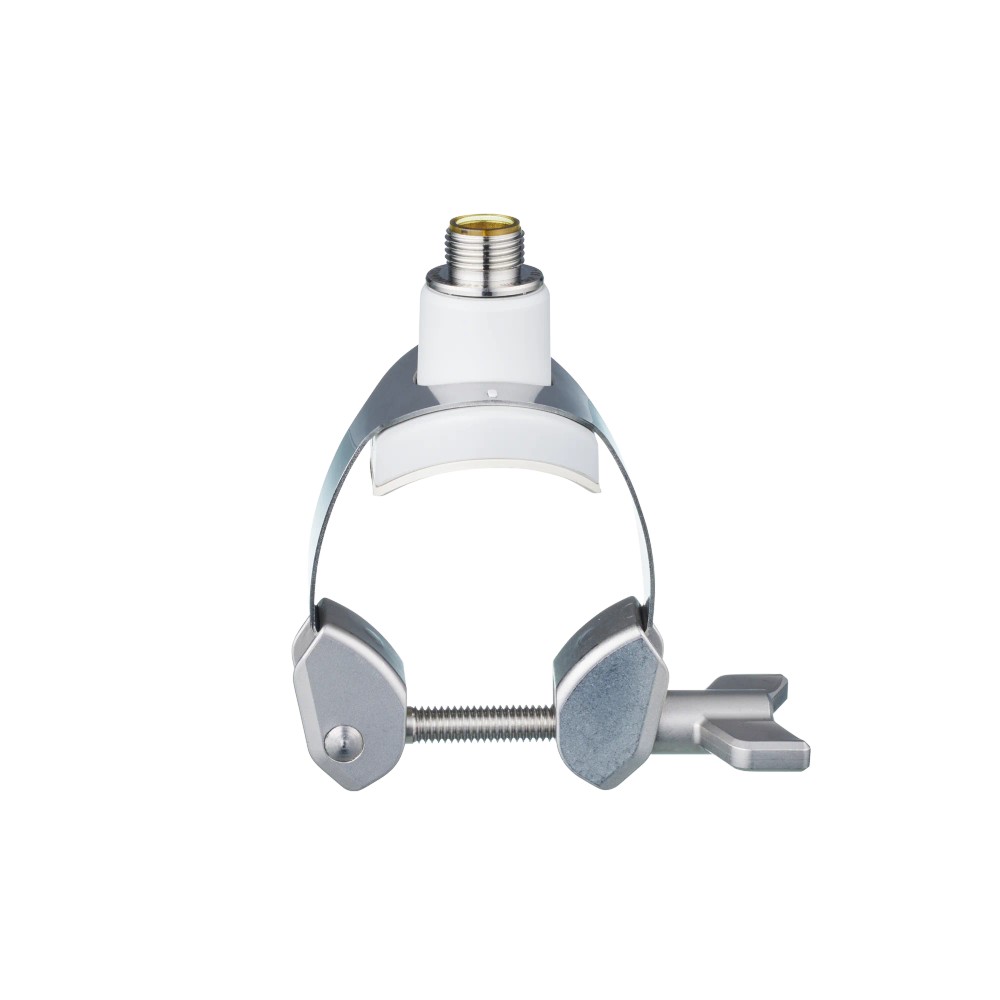

TSM601 IFM - Sensor de Temperatura ifm Contato em Superfícies Pt1000 -25 a 160°C M12

Imagem meramente ilustrativa

R$ 1.317,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TSM601
EAN: 4021179354295
NCM do produto: 85334099

Destaques do Produto Faixa de Medição -25...mais

Fechar menu

Saiba mais sobre: "TSM601 IFM - Sensor de Temperatura ifm Contato em Superfícies Pt1000 -25 a 160°C M12"

Destaques do Produto

Faixa de Medição

-25 a 160 °C

Tipo de Sensor

Pt1000 Classe A

Conexão de Processo

DN40 (38-45 mm)

Conector

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TSM601 IFM - Sensor de Temperatura de Contato em Superfícies Pt1000

O TSM601 é um sensor de temperatura por contato, projetado para monitorar superfícies sólidas, como tubulações DN40. Ele utiliza um elemento Pt1000 Classe A para garantir precisão na medição entre -25 e 160 °C. Destaca-se por sua instalação simplificada por abraçadeira e robustez com grau de proteção IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Elemento de medição	Pt 1000
Alcance de medição	-25 a 160 °C
Conexão de processo	DN40 (38...45 mm)
Conexão elétrica	M12, 4 contatos
Grau de proteção	IP 69K
Tempo de resposta T05	7,5 s
Material do invólucro	PPSU / Aço 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tubulações DN40
Aplicações em superfícies metálicas de máquinas
Ambientes que requerem grau de proteção IP 69K

⚠ Considere outro se precisa de:

Superfícies com diâmetro fora da faixa 38-45 mm
Aplicação por imersão direta em fluidos agressivos
Ambientes com vibração mecânica extrema sem reforço na fixação

APLICAÇÕES E USO

Monitoramento de temperatura em tubulações industriais fixas (diâmetro 38-45mm).
Medição de temperatura externa em carcaças de máquinas e equipamentos.
Aplicações em ambientes com exigência de higiene e limpeza frequente devido ao invólucro selado.

COMO ESCOLHER

Antes de comprar o TSM601 IFM - Sensor de Temperatura de Contato em Superfícies Pt1000, verifique estes pontos:

Escolha este produto quando

Necessitar monitorar a temperatura de superfícies externas ou tubulações sem necessidade de realizar furos no processo, garantindo uma instalação rápida e selada.

Considere outra opção quando

A aplicação exigir uma resposta térmica ultra-rápida (tempo T05 < 7s), precisar de uma faixa de temperatura superior a 160 °C, ou o diâmetro da tubulação estiver fora do padrão especificado.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Faixa de medição	-25 a 160 °C	Limite operacional de temperatura
Elemento sensor	Pt 1000	Padrão DIN EN 60751
Classe de precisão	Classe A	Precisão nominal conforme DIN EN 60751

Dados Elétricos
Conexão elétrica	1 x M12; 4 contatos dourados	Interface de sinal e alimentação
Classe de proteção elétrica	III	Isolamento elétrico

Condições Ambientais
Grau de proteção	IP 69K	Proteção contra fluidos e sujeira
Temperatura ambiente	-25 a 80 °C	Condições operacionais
Umidade relativa	90% (sem condensação)	Limite de operação ambiental

COMPATIBILIDADE

Comunicação

• Sinal analógico resistivo (Pt1000)

Conexões

Elétrica 1 x M12; codificação A; 4 contatos dourados

Processo Sensor de marca DN40 (Ø 38...45 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação de 40mm	✓	Dentro da especificação DN40 (38-45mm).
Imersão direta em óleo	✗	O sensor é para montagem externa por contato, não é um termômetro de imersão.
Ambiente com alta pressão de jato	✓	Possui grau de proteção IP 69K.

INSTALAÇÃO

Como instalar o TSM601 IFM - Sensor de Temperatura de Contato em Superfícies Pt1000

Limpe a superfície da tubulação ou máquina para remover detritos.
Posicione o sensor na área de contato desejada.
Utilize a abraçadeira de fixação integrada para prender o sensor.
Verifique se o sensor está totalmente em contato com a superfície.
Conecte o cabo M12 ao sensor e rosqueie firmemente.
Verifique a integridade da vedação e a precisão das leituras no sistema.

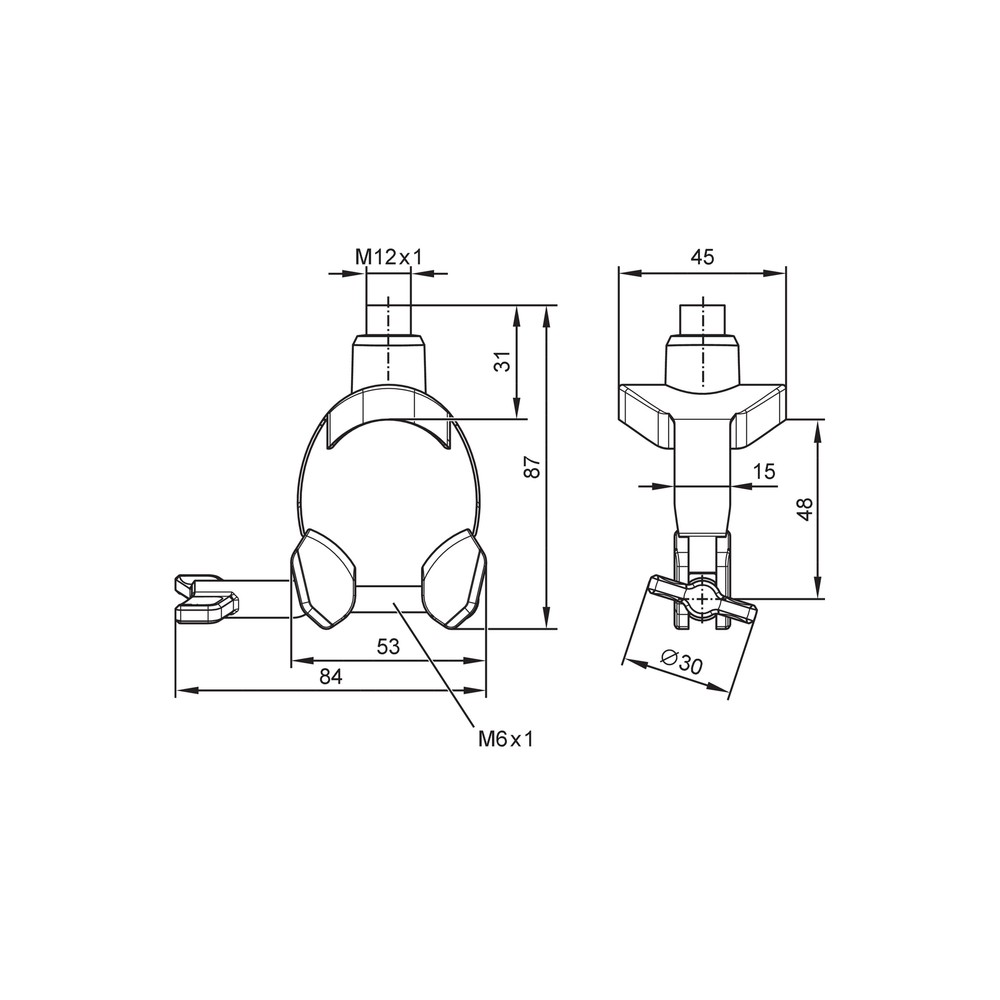

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura inferior ao real do processo.	Fixação inadequada ou contato insuficiente com a superfície.	Verificar se a abraçadeira está bem apertada e se a face do sensor está limpa.
Sinal intermitente ou ruído excessivo na leitura.	Oxidação ou falha nos contatos do conector M12.	Inspecionar os contatos dourados e garantir que o conector esteja seco e firme.
Desvio constante na leitura comparado a um sensor padrão.	Erro de calibração ou envelhecimento do elemento sensor.	Realizar teste de resistência do Pt1000 em temperatura ambiente conhecida.
Sensor não responde a variações térmicas.	Dano por impacto ou sobrecarga mecânica na sonda.	Verificar integridade visual da ponta de contato e invólucro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial TSM601 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TSM601 e qual sua principal função?

Este é um sensor de temperatura Pt1000 com sonda de contato para superfícies, utilizado para monitoramento térmico em corpos sólidos através de fixação por abraçadeira.

O que acompanha o sensor de temperatura TSM601?

Ele inclui uma sonda de contato e cabo de conexão, pronto para fixação direta em tubulações ou superfícies de máquinas conforme especificação DN40.

Posso utilizar este sensor para imersão direta em líquidos?

Este sensor não é indicado para medição por imersão direta em fluidos, pois foi projetado especificamente para contato em superfícies externas (corpos sólidos).

Quais são as limitações de diâmetro para este sensor?

O sensor não deve ser aplicado em tubulações com diâmetros fora da faixa de 38 a 45 mm, pois a geometria da sonda é específica para este intervalo de fixação.

O que pode causar uma leitura de temperatura errática?

Se a leitura de temperatura estiver instável, verifique a integridade do contato mecânico com a superfície e a fixação do cabo M12, garantindo que não haja oxidação nos contatos dourados.

Como diagnosticar uma falha de comunicação no sensor?

Verifique a continuidade do cabo e se há danos físicos na sonda ou no invólucro de PPSU; utilize um multímetro para checar a resistência do elemento Pt1000 conforme a temperatura ambiente.

Devo escolher este sensor ou um sensor de imersão?

O modelo TSM601 é um sensor de contato específico para superfícies, sendo mais adequado para monitoramento externo do que sensores de imersão que exigem furação e vedação no processo.

Como decidir entre este sensor de contato e uma sonda termopares?

A escolha depende da necessidade de fixação externa rápida versus a medição de alta precisão no fluxo do processo; este sensor simplifica a instalação sem intervenção na tubulação.

Quais cuidados devo ter ao instalar o sensor?

Para a instalação, garanta que a superfície esteja limpa e aplique o sensor de modo que a face de contato esteja firmemente aderida, utilizando o torque adequado na abraçadeira.

Qual a procedência deste sensor?

O produto é fabricado pela ifm electronic, atendendo rigorosos padrões de qualidade industrial com grau de proteção IP 69K, garantindo robustez em ambientes industriais.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor de temperatura por resistência de platina com 1000 Ohms a 0°C. (Ref.: DIN EN 60751)

IP 69K

Grau de proteção contra entrada de poeira e água, inclusive jatos de alta pressão e alta temperatura. (Ref.: ISO 20653)

PPSU

Polifenilsulfona, material termoplástico de alta resistência utilizado no invólucro do sensor.

FKM

Fluoroelastômero, material utilizado na vedação com alta resistência química e térmica.

M12

Padrão de conexão elétrica industrial circular com 4 contatos dourados. (Ref.: Codificação A)
