Sensor de Temperatura IFM TSM501

Pré-visualizar: TSM501 IFM - Sensor de Temperatura IFM Monitoramento de Superfícies Pt1000 -25 a 160°C M12

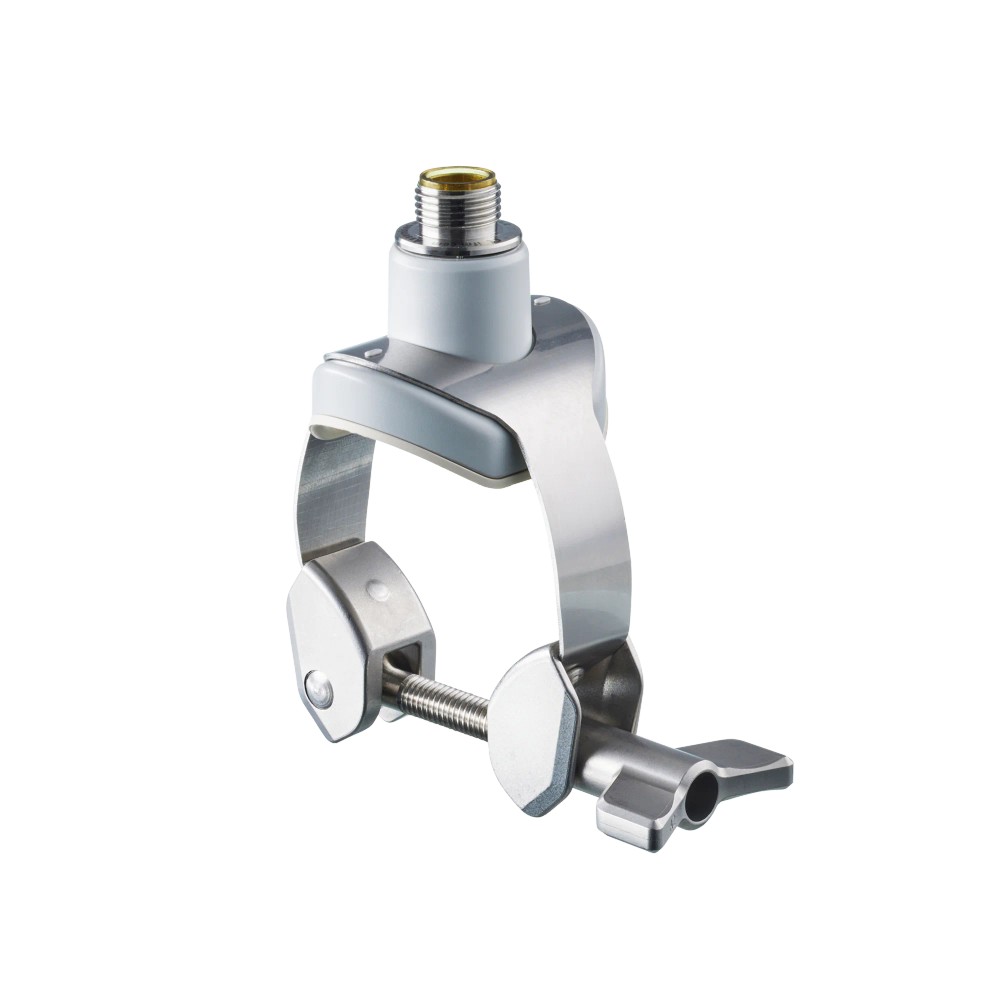

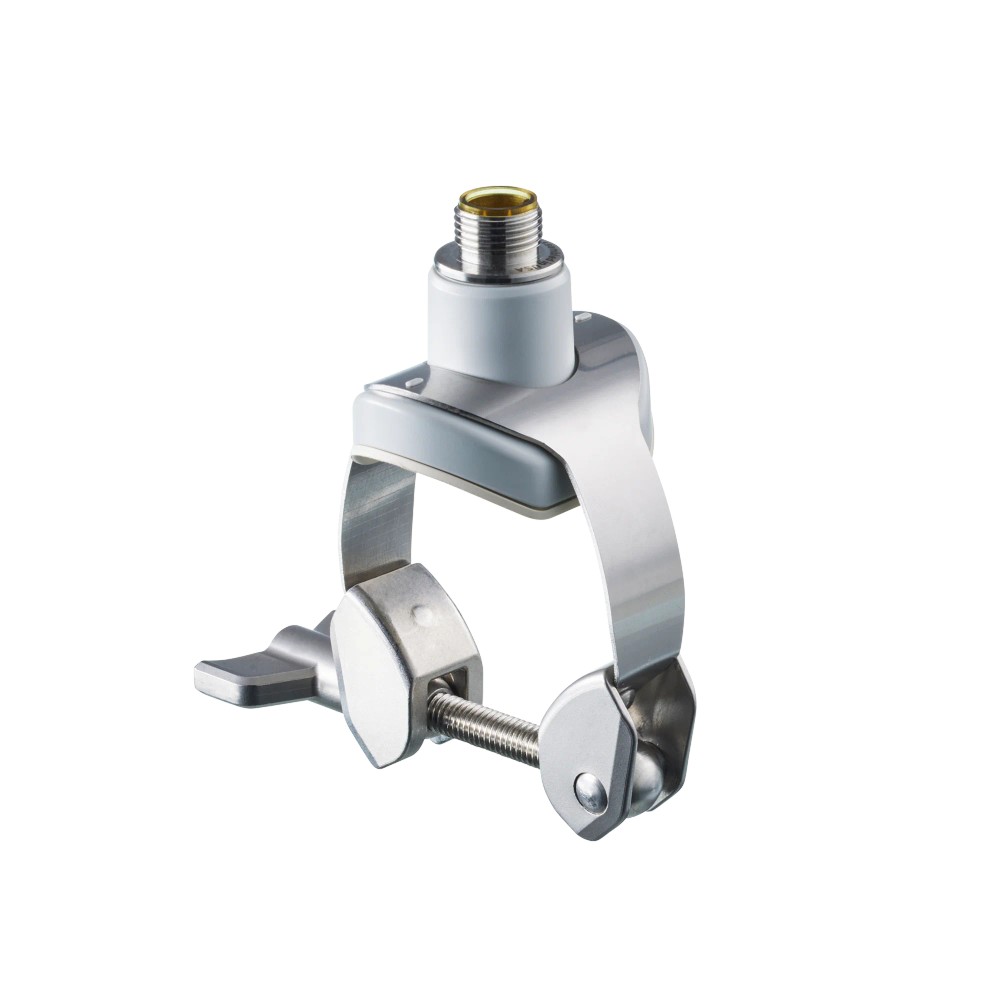

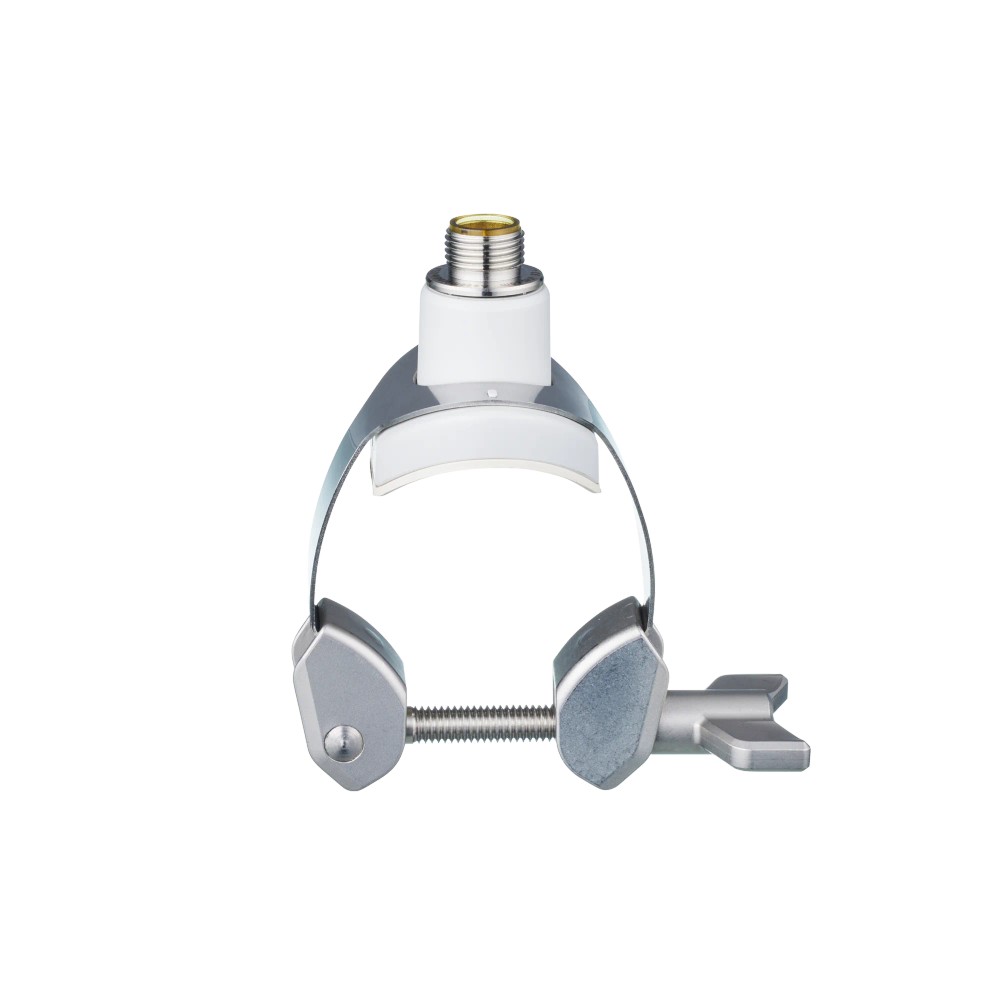

TSM501 IFM - Sensor de Temperatura IFM Monitoramento de Superfícies Pt1000 -25 a 160°C M12

Imagem meramente ilustrativa

R$ 1.317,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TSM501
EAN: 4021179354288
NCM do produto: 85334099

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "TSM501 IFM - Sensor de Temperatura IFM Monitoramento de Superfícies Pt1000 -25 a 160°C M12"

Destaques do Produto

Tecnologia de medição

Pt1000, classe A conforme DIN EN 60751

Faixa de temperatura

-25 a 160 °C

Superfície de montagem

Corpo sólido com diâmetro de 32 a 36 mm

Conexão elétrica

M12, 4 pinos, codificação A

Condição ambiental

Temperatura ambiente de -25 a 80 °C; proteção IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TSM501 IFM — Sensor de temperatura de contato para superfícies, Pt1000, -25 a 160 °C, conexão M12

O IFM TSM501 é um sensor de contato para medição de temperatura em corpos sólidos e conexão a uma unidade de avaliação. Utiliza um elemento Pt1000 conforme DIN EN 60751, classe A, e mede de -25 a 160 °C. A conexão elétrica é M12 de 4 pinos, com contatos dourados; a fixação é feita por abraçadeira em superfícies com diâmetro de 32 a 36 mm.

PRINCIPAIS ESPECIFICAÇÕES

Elemento sensor	1 x Pt1000, DIN EN 60751, classe A
Faixa de medição	-25 a 160 °C
Conexão elétrica	M12, 4 pinos, codificação A, contatos dourados
Aplicação de contato	Corpos sólidos; fixação por abraçadeira
Diâmetro da superfície de fixação	32 a 36 mm
Precisão	± (0,15 K + 0,002 x \|T\|)
Grau de proteção	IP 69K
Temperatura ambiente	-25 a 80 °C
Tempo de resposta T05 / T09	7,5 / 25 s; referência para água movimentada (> 0,4 m/s)
Materiais	Grampo: aço inoxidável 1.4404 (316L); invólucro: PPSU; vedação: FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento por contato da temperatura de corpos sólidos em pontos de montagem compatíveis com a abraçadeira para diâmetro de 32 a 36 mm.
Aplicações que requerem elemento Pt1000 conforme DIN EN 60751, classe A, com temperatura medida entre -25 e 160 °C.
Instalações que disponham de conexão M12 de 4 pinos, codificação A, e unidade de avaliação compatível com Pt1000.

⚠ Considere outro se precisa de:

Não especificar para medir diretamente a temperatura de líquidos ou gases: a ficha descreve medição de contato em corpos sólidos.
Não selecionar para superfícies fora da faixa de medição de -25 a 160 °C ou ambientes fora de -25 a 80 °C.
Não presumir compatibilidade com uma unidade de avaliação apenas pela presença de uma entrada M12; confirme suporte a Pt1000 e pinagem no datasheet do sensor e do equipamento.

APLICAÇÕES E USO

Monitoramento por contato da temperatura de superfícies sólidas com ponto de fixação compatível com diâmetro de 32 a 36 mm; aplicação derivada da descrição do produto e da conexão de processo.
Integração com unidade de avaliação que aceite Pt1000 conforme DIN EN 60751, classe A; a ficha não identifica modelos específicos de unidades compatíveis.
Operação com temperatura medida entre -25 e 160 °C e temperatura ambiente entre -25 e 80 °C, respeitando os limites indicados.
A ficha não comprova uso como sonda de imersão em líquidos ou gases; confirme a aplicação no datasheet antes de especificar.

COMO ESCOLHER

Antes de comprar o TSM501 IFM — Sensor de temperatura de contato para superfícies, Pt1000, -25 a 160 °C, conexão M12, verifique estes pontos:

Escolha o TSM501 quando

A aplicação exigir medição por contato em corpo sólido, o diâmetro de fixação estiver entre 32 e 36 mm, a temperatura medida permanecer entre -25 e 160 °C e a unidade de avaliação aceitar Pt1000.

Busque outra configuração quando

A superfície não permitir a fixação por abraçadeira descrita, a temperatura exceder a faixa de medição ou a entrada disponível não aceitar Pt1000. A ficha não especifica modelos alternativos; valide outra opção no catálogo IFM conforme processo e unidade de avaliação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Sensor de temperatura com cabo e sonda de contato	Descrição do produto na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	TSM501	Identificadores do produto.
GTIN	4021179354288	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	163,6 g	Massa do produto indicada no dataset.
MTTF	22831 anos	Valor informado na ficha; não representa garantia nem intervalo de manutenção.
NCM	8533.40.99	Classificação fiscal informada no cadastro.

Área de aplicação e montagem
Tipo de montagem	Sensor de contato para corpos sólidos com abraçadeira	Aplicação e método de fixação descritos na ficha.
Conexão de processo	Sensor de marca DN32 (Ø 32...36 mm)	Faixa de diâmetro informada para a superfície/marca de montagem.
Tipo de produto	Sensor de temperatura para conexão a unidades de avaliação	Descrição de função do produto no anúncio.

Elemento de medição e faixa
Elemento de medição	1 x Pt1000	Tipo e quantidade do elemento sensor.
Norma de referência	DIN EN 60751, classe A	Referência normativa e classe do Pt1000.
Alcance de medição	-25...160 °C / -13...320 °F	Limites de temperatura medida informados.
Precisão	± (0,15 K + 0,002 x \|T\|)	Expressão de precisão indicada na ficha.
Influência da temperatura ambiente sobre a precisão	0,02 x (Ta - T)	Relação informada na ficha; consulte o datasheet para interpretação e condições de aplicação.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 pinos, contatos dourados	Tipo de conector e configuração informados.
Característica especial dos contatos	Contatos banhados a ouro	Acabamento dos contatos descrito pelo fabricante.
Compatibilidade de avaliação	Unidade de avaliação compatível com Pt1000	Requisito funcional decorrente do elemento de medição; a ficha não identifica modelos específicos de unidades.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	7,5 / 25 s	Valores de referência para água movimentada a > 0,4 m/s, conforme ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 69K	Grau de proteção indicado para o produto.
Grau de sujidade	3	Classificação informada na ficha.
Umidade relativa do ar máxima	90 % sem condensação	Limite de umidade indicado.
Altitude máxima acima do nível do mar	2000 m	Limite de altitude informado.
Categoria de sobretensão	II	Categoria especificada na ficha.
Classe de proteção	III	Classe de proteção informada pelo fabricante.

Dados mecânicos e materiais
Dimensões	80 x 80 x 45 mm	Dimensões indicadas no cadastro técnico.
Grampo de fixação	Aço inoxidável 1.4404 (316L)	Material do grampo de acordo com a ficha.
Invólucro	PPSU	Material do invólucro informado.
Anel de vedação	FKM	Material da vedação indicado.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt1000 conforme DIN EN 60751, classe A; a ficha não especifica protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. A compatibilidade elétrica depende de a unidade de avaliação aceitar sensor Pt1000 e da correspondência da pinagem; consulte o datasheet para ligação.

Processo Sensor de contato para corpos sólidos, com fixação por abraçadeira para diâmetro de 32 a 36 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada Pt1000 e conexão/pinagem compatíveis com o sensor	✓	O elemento de medição é Pt1000; confirme a pinagem no datasheet antes da ligação.
Superfície sólida com diâmetro de 32 a 36 mm e temperatura entre -25 e 160 °C	✓	Essas condições correspondem à conexão de processo e à faixa de medição informadas.
Medição direta de líquido ou gás	✗	A ficha caracteriza o produto como sensor de contato para corpos sólidos, não como sonda de imersão.
Temperatura ambiente inferior a -25 °C ou superior a 80 °C	✗	A faixa de temperatura ambiente especificada é de -25 a 80 °C.
Equipamento com entrada exclusivamente digital ou incompatível com Pt1000	✗	O TSM501 fornece medição por elemento Pt1000; a ficha não indica protocolo digital.

INSTALAÇÃO

Como instalar o TSM501 IFM — Sensor de temperatura de contato para superfícies, Pt1000, -25 a 160 °C, conexão M12

Confirme que a aplicação é medição de contato em corpo sólido e que o diâmetro de montagem está entre 32 e 36 mm.
Verifique se a temperatura medida e a temperatura ambiente permanecem dentro das faixas especificadas.
Confirme que a unidade de avaliação aceita Pt1000 conforme DIN EN 60751, classe A.
Fixe o sensor à superfície usando a solução de abraçadeira prevista; a ficha não informa torque de aperto.
Conecte o M12 de codificação A à unidade compatível, verificando a pinagem no datasheet antes de energizar.
Após a instalação, valide a leitura na unidade de avaliação e confira o assentamento mecânico do sensor.

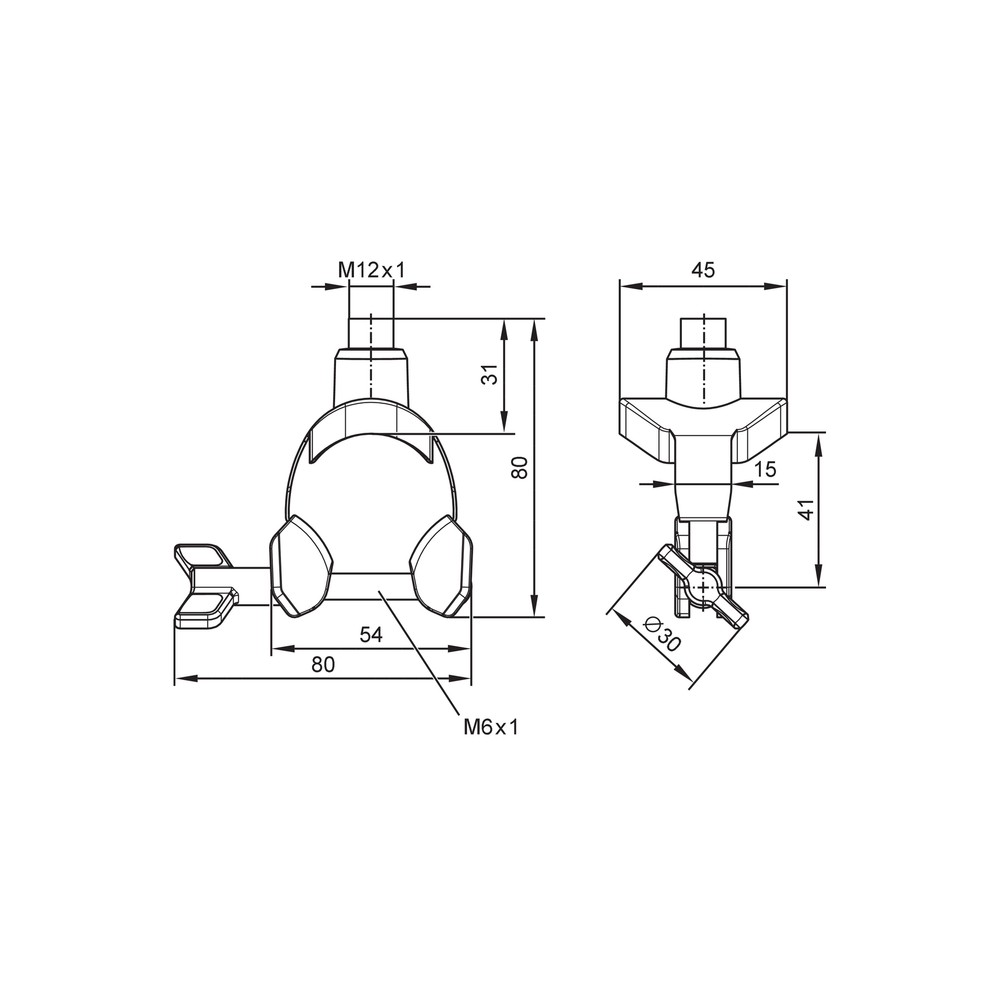

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Cabo com conexão M12 e sonda de contato, conforme composição do kit informada no anúncio.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta uma leitura válida.	Entrada configurada para tipo de sensor diferente de Pt1000 ou incompatibilidade de conexão/pinagem.	Confirme a configuração da entrada para Pt1000 e compare a ligação com o esquema do datasheet do TSM501 e da unidade.
A leitura não acompanha a temperatura da superfície como esperado.	Contato mecânico insuficiente entre a sonda e o corpo sólido ou montagem incompatível com a faixa de diâmetro indicada.	Inspecione o assentamento e a fixação por abraçadeira; confira se o diâmetro está entre 32 e 36 mm.
A medição fica fora da faixa esperada durante a operação.	Temperatura medida fora de -25 a 160 °C ou temperatura ambiente fora de -25 a 80 °C.	Compare as condições medidas com as faixas especificadas e consulte a unidade de avaliação para validar a leitura.
A conexão apresenta leitura intermitente.	Conector M12 não acoplado corretamente ou contatos/conexão elétrica com problema.	Inspecione o acoplamento do M12 de 4 pinos e verifique a continuidade e a pinagem conforme o datasheet, sem presumir defeito do sensor antes do teste.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TSM501 em português (Datasheet) Desenho em escala TSM501 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TSM501 e para que serve?

É um sensor de temperatura de contato para corpos sólidos, destinado à conexão com unidades de avaliação. Usa elemento Pt1000 conforme DIN EN 60751, classe A.

O que acompanha o TSM501?

A composição informada inclui cabo e sonda de contato. O anúncio indica uma peça por embalagem.

Qual unidade de avaliação posso usar com este sensor?

Use uma unidade com entrada compatível com Pt1000 e conexão/pinagem correspondente ao M12 do sensor. A ficha não informa modelos específicos de unidades compatíveis.

Posso usar o TSM501 para medir diretamente a temperatura de um líquido?

A ficha descreve o TSM501 como sensor de contato para corpos sólidos, não como sonda de imersão. Para líquidos, confirme com o fabricante uma configuração especificada para essa aplicação.

Ele serve para montagem em uma superfície com diâmetro diferente de 32 a 36 mm?

A conexão de processo indicada é para diâmetro de 32 a 36 mm. A ficha não confirma compatibilidade mecânica fora dessa faixa.

A leitura está ausente; o que verifico antes de trocar o sensor?

Verifique se a unidade está configurada para Pt1000 e se a pinagem do M12 corresponde ao esquema do datasheet. Inspecione também o acoplamento do conector.

A temperatura indicada parece lenta ou incorreta; o que pode estar acontecendo?

Um contato mecânico inadequado com a superfície pode afetar a medição. Confira o assentamento da sonda e compare a temperatura de processo com a faixa especificada.

É melhor comprar o sensor completo ou apenas um cabo?

O anúncio descreve a composição do kit como cabo e sonda de contato. Não há informação sobre cabo avulso ou peças de reposição nesta ficha; confirme a disponibilidade com o fornecedor.

Quando devo escolher o TSM501 em vez de outro sensor de temperatura?

Escolha-o quando precisar medir por contato um corpo sólido, usar Pt1000 e montar em diâmetro de 32 a 36 mm. Se a aplicação exigir outra tecnologia, faixa ou método de montagem, compare os requisitos com o datasheet do sensor alternativo.

Que cuidado devo ter ao instalar o TSM501?

Confirme a compatibilidade da entrada Pt1000, a pinagem M12 e o assentamento da abraçadeira antes de operar. Consulte o datasheet para o esquema de ligação; a ficha não informa torque de aperto.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento resistivo de temperatura com resistência nominal de 1000 Ω a 0 °C.

DIN EN 60751, classe A

Norma e classe de referência especificadas para o elemento Pt1000.

M12, codificação A

Conexão elétrica circular indicada para o sensor, com 4 pinos.

IP 69K

Grau de proteção declarado para o produto; consulte o datasheet para as condições de ensaio aplicáveis.

T05 / T09

Parâmetros de tempo de resposta informados para caracterizar a resposta dinâmica do sensor.
