Sonda de Temperatura Superficial IFM TSM301 Pt1000

Pré-visualizar: TSM301 IFM - Sonda de Temperatura Superficial Medição em Corpos Rígidos Pt1000 M12 IP69K

TSM301 IFM - Sonda de Temperatura Superficial Medição em Corpos Rígidos Pt1000 M12 IP69K

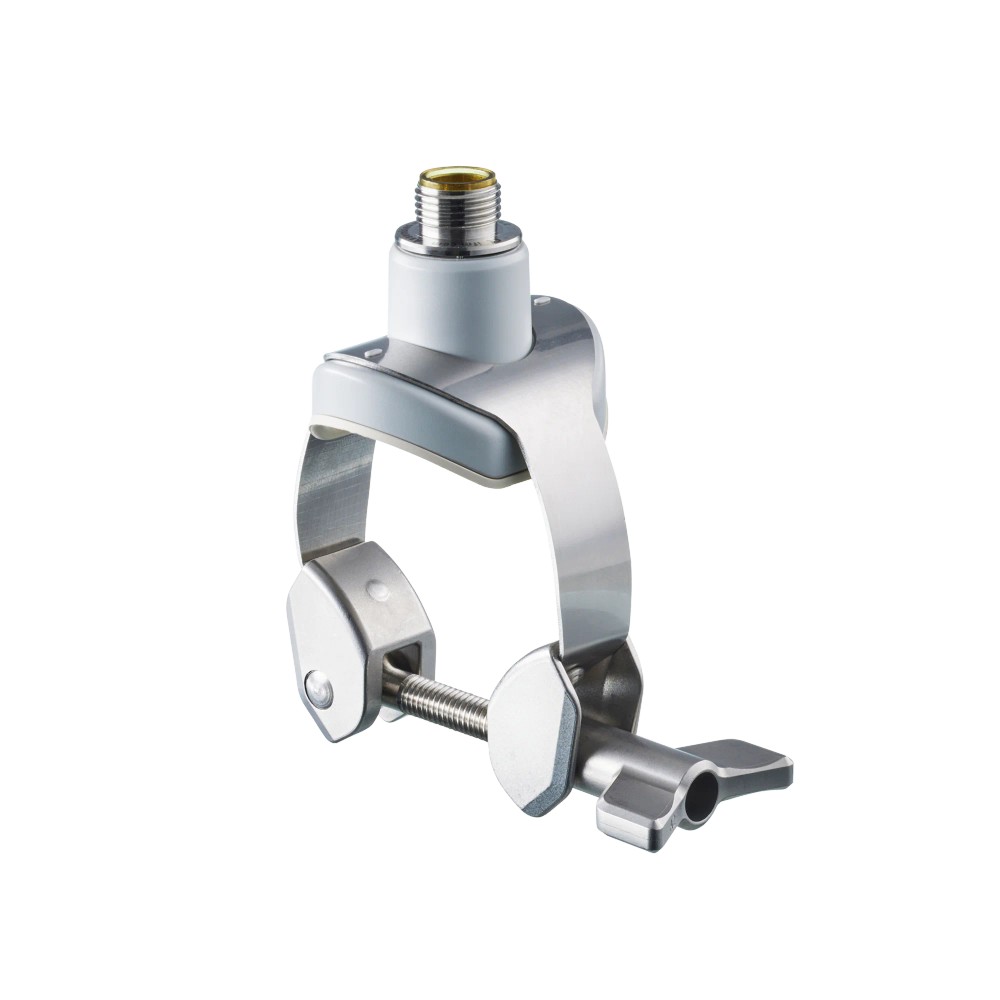

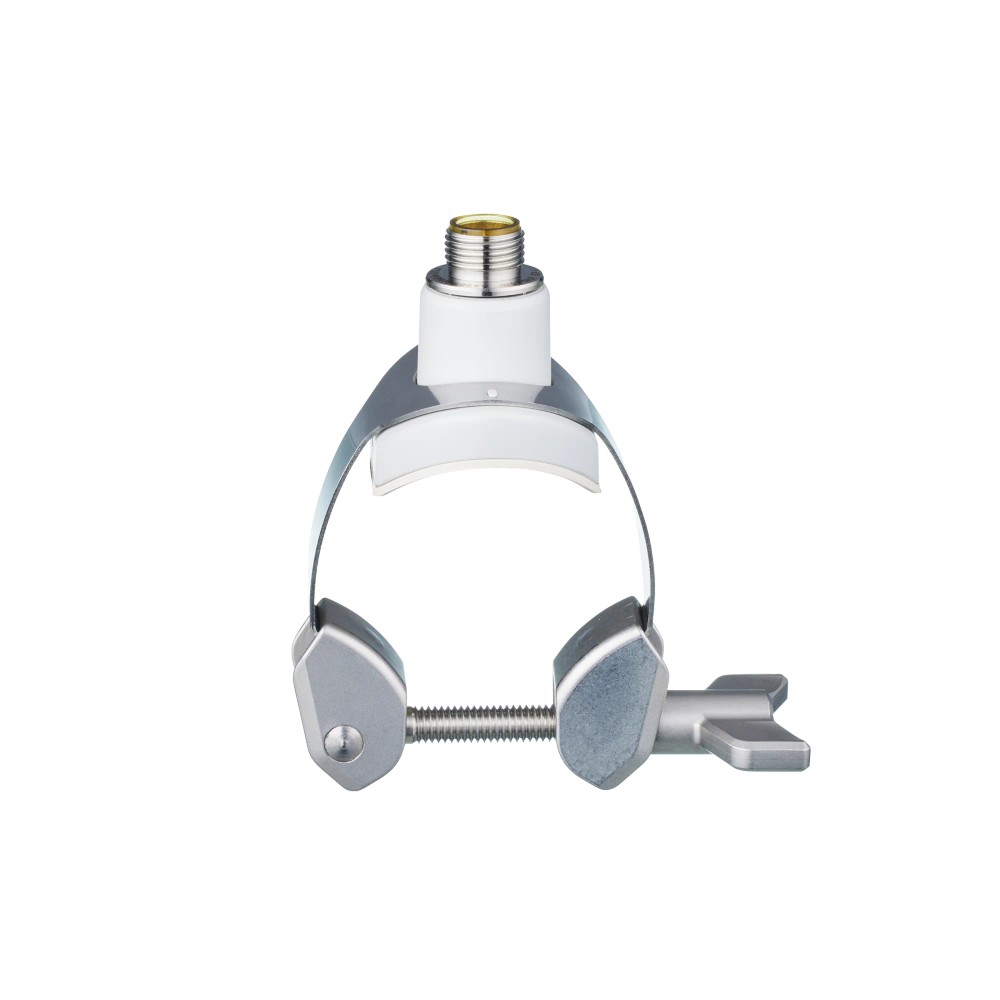

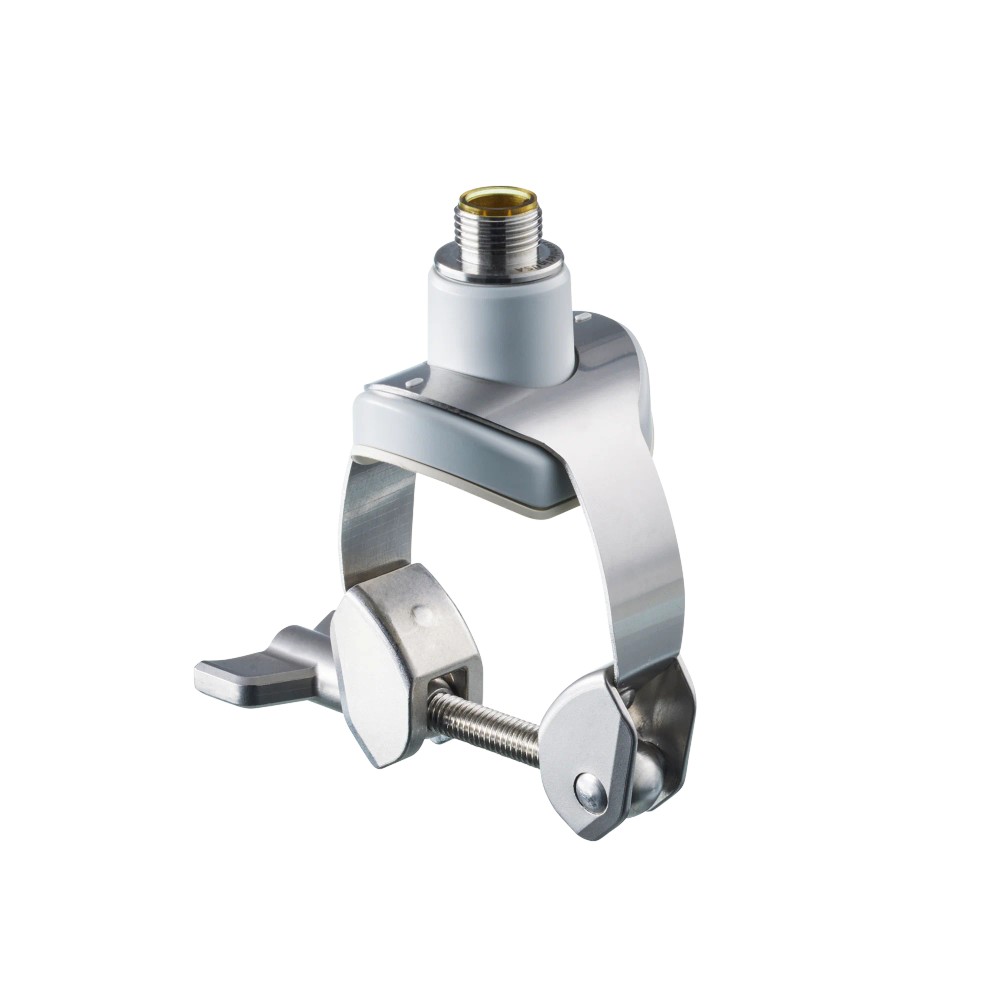

Imagem meramente ilustrativa

R$ 1.317,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TSM301
EAN: 4021179354318
NCM do produto: 85334099

Destaques do Produto Elemento Pt1000...mais

Fechar menu

Saiba mais sobre: "TSM301 IFM - Sonda de Temperatura Superficial Medição em Corpos Rígidos Pt1000 M12 IP69K"

Destaques do Produto

Elemento

Pt1000

Conexão

M12 4-pin

Fixação

Abraçadeira

Diâmetro

21-24 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sonda passiva de temperatura para superfície TSM301 IFM

A TSM301 é uma sonda passiva de temperatura projetada para medição externa em corpos rígidos (DN20, Ø 21...24 mm). Equipada com elemento Pt1000 de classe A, garante alta precisão na leitura entre -25 e 160 °C. É a solução ideal para integração em sistemas de monitoramento industrial que exigem montagem por abraçadeira e proteção contra umidade IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sonda passiva de temperatura
Elemento	Pt1000
Faixa	-25...160 °C
Conexão	M12
Proteção	IP69K
Fixação	Abraçadeira (DN20)
Invólucro	PPSU
Precisão	Classe A (DIN EN 60751)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Corpos rígidos com diâmetro entre 21 e 24 mm
Superfícies metálicas planas ou cilíndricas que permitam fixação por abraçadeira
Ambientes com necessidade de higienização frequente (IP69K)

⚠ Considere outro se precisa de:

Superfícies com diâmetro fora da faixa de 21 a 24 mm
Ambientes com temperaturas superiores a 160 °C
Aplicações de medição direta imersa em meios corrosivos agressivos

APLICAÇÕES E USO

Monitoramento de temperatura externa em tubulações com diâmetro DN20 (21-24mm).
Processos industriais que exigem grau de proteção IP69K para higienização frequente.
Medição de temperatura de superfícies rígidas onde a intrusão no processo não é possível ou recomendada.

COMO ESCOLHER

Antes de comprar o Sonda passiva de temperatura para superfície TSM301 IFM, verifique estes pontos:

Escolha este modelo se

Você precisa monitorar a temperatura de uma superfície cilíndrica rígida com 21-24 mm de diâmetro e busca uma instalação rápida por abraçadeira com alta proteção contra entrada de líquidos.

Busque outra opção se

Sua aplicação requer medição de imersão direta no fluido, o diâmetro da tubulação não condiz com a faixa do sensor, ou se sua unidade de avaliação exige sensores ativos (4-20mA/IO-Link) em vez de passivos (Pt1000).

ESPECIFICAÇÕES TÉCNICAS

Medição de temperatura
Elemento sensor	1 x Pt 1000	Padrão de medição DIN EN 60751, classe A
Alcance de medição	-25...160 °C	Faixa operacional do sensor

Dados mecânicos
Grau de proteção	IP 69K	Resistência a limpeza industrial pesada
Materiais	Aço inoxidável 316L, PPSU, FKM	Composição dos materiais de contato e carcaça
Conexão de processo	Marca DN20 (Ø 21...24 mm)	Diâmetro de fixação permitido

Dados elétricos
Conexão elétrica	M12, 4 pinos	Interface de sinal, codificação A
Classe de proteção	III	Proteção contra choque elétrico

COMPATIBILIDADE

Comunicação

• Passivo (Pt1000 - compatível com entradas Pt1000 padrão)

Conexões

Elétrica 1 x M12; codificação: A; contatos: 4, dourado

Processo Sensor de marca DN20 (Ø 21...24 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tubulação diâmetro 21-24 mm	✓	O grampo de fixação foi desenhado especificamente para este padrão DN20.
Ambiente com lavagem de alta pressão	✓	Classificação IP69K garante total vedação contra jatos de água quentes e pressão.
Conexão com CLP sem placa de entrada PT1000	✗	Requer unidade de avaliação ou transmissor Pt1000 para converter sinal resistivo.

INSTALAÇÃO

Como instalar o Sonda passiva de temperatura para superfície TSM301 IFM

Limpe a superfície de medição para remover resíduos e garantir contato térmico.
Posicione o sensor sobre a tubulação ou corpo rígido (diâmetro 21...24 mm).
Ajuste a abraçadeira integrada para garantir fixação mecânica firme.
Aplique pasta condutora térmica, se necessário, para otimizar o tempo de resposta.
Conecte o cabo M12 de 4 pinos, garantindo que a vedação esteja correta.
Valide a leitura no controlador ou unidade de avaliação conectada.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura inferior ao real ou instável.	Fixação frouxa ou falta de pasta térmica.	Verificar o torque da abraçadeira e o contato do sensor com a superfície.
Ausência de sinal no controlador (erro de medição).	Rompimento do cabo ou oxidação nos contatos M12.	Testar a continuidade do cabo e inspecionar os pinos do conector M12.
Degradação do invólucro ou erro de leitura permanente.	Operação acima da faixa especificada (160 °C).	Verificar se a temperatura do processo excede o limite térmico do componente.
Sensor não responde mesmo com conexão correta.	Sobretensão ou falha na unidade de avaliação.	Medir a resistência do sensor Pt1000 com multímetro (deve seguir tabela de resistência Pt1000).

DOCUMENTAÇÃO TÉCNICA

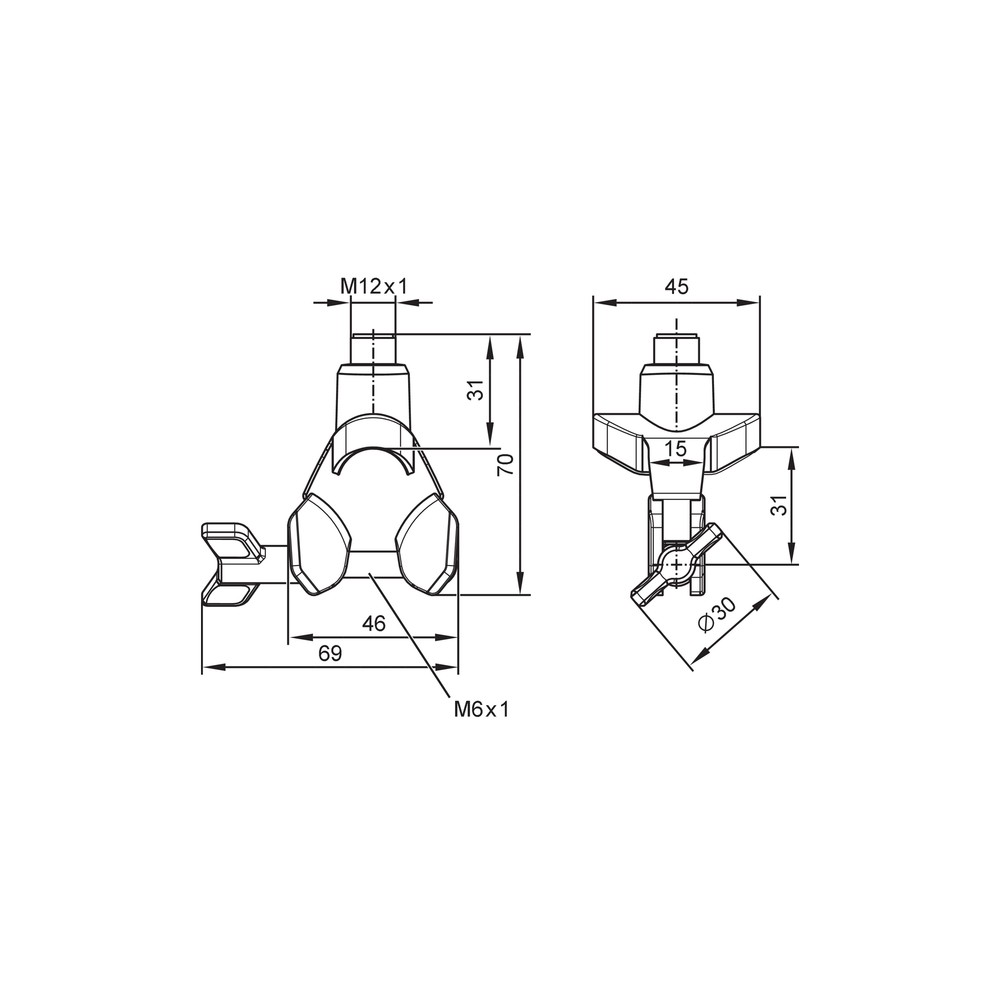

Datasheet Oficial TSM301 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a sonda TSM301 da IFM?

A TSM301 é uma sonda de temperatura passiva para medição de superfície em corpos rígidos, equipada com elemento sensor Pt1000 de classe A conforme DIN EN 60751.

Para que tipo de aplicação este sensor de temperatura é indicado?

Este sensor é projetado para aplicações industriais que exigem monitoramento térmico externo em superfícies rígidas, possuindo fixação por abraçadeira.

Este sensor pode ser usado para medição direta dentro de tanques de líquidos químicos?

Não, este sensor não deve ser utilizado para medições de temperatura de imersão direta em fluidos agressivos sem proteção adequada ou fora da especificação técnica de faixa de temperatura (-25 a 160 °C).

Este produto funciona sozinho ou preciso de um controlador?

Não, este modelo é um sensor de temperatura passivo, não sendo compatível com aplicações que exigem sensores ativos com saída analógica de 4-20mA sem uma unidade de avaliação dedicada.

O que fazer se o sensor parar de enviar sinal?

Sintomas como leitura errática ou ausência de sinal podem indicar falha na conexão ou rompimento do cabo. Verifique a continuidade do elemento Pt1000 e a integridade do conector M12 antes de substituir a unidade.

Por que o sensor apresenta leituras de temperatura instáveis ou imprecisas?

Se os valores de temperatura oscilam bruscamente, verifique o ajuste da abraçadeira e a aplicação de pasta térmica para garantir contato pleno com a superfície de medição.

Devo escolher este sensor ou um modelo de imersão?

Para aplicações de superfície padrão com fixação mecânica rápida, a TSM301 é a escolha ideal. Se sua aplicação exige medição de imersão ou fixação rosqueada, busque outros modelos de sensores de temperatura da linha IFM.

O produto vem com todos os cabos e acessórios para instalação?

A TSM301 é vendida como uma unidade completa com fixação integrada. Se necessitar de cabos adicionais ou conversores de sinal, estes devem ser adquiridos separadamente conforme sua necessidade de automação.

Como devo instalar a sonda na tubulação ou superfície?

A instalação requer a fixação mecânica firme do grampo de aço inoxidável 316L sobre o corpo rígido (diâmetro 21...24 mm) e a conexão elétrica via conector M12 de 4 pinos.

Qual é a procedência e o grau de proteção deste sensor?

Este é um produto original IFM, fabricado com componentes de alta durabilidade como invólucro em PPSU e vedação em FKM, garantindo grau de proteção IP69K para ambientes industriais exigentes.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor de temperatura por resistência de platina com 1000 Ohms a 0 °C, conforme norma DIN EN 60751.

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Dados mecânicos)

Classe A

Classe de precisão de sensores de temperatura que garante menor desvio de medição conforme DIN EN 60751.

PPSU

Polímero de alto desempenho utilizado no invólucro do sensor, oferecendo resistência térmica e química.

FKM

Elastômero de flúor (Viton) utilizado na vedação, garantindo alta resistência química e térmica.
