Sensor de Temperatura IFM TS5951

Pré-visualizar: TS5951 IFM - Sensor de Temperatura ifm Medição em sólidos Pt100, -30 a 150°C, Cabo 5m

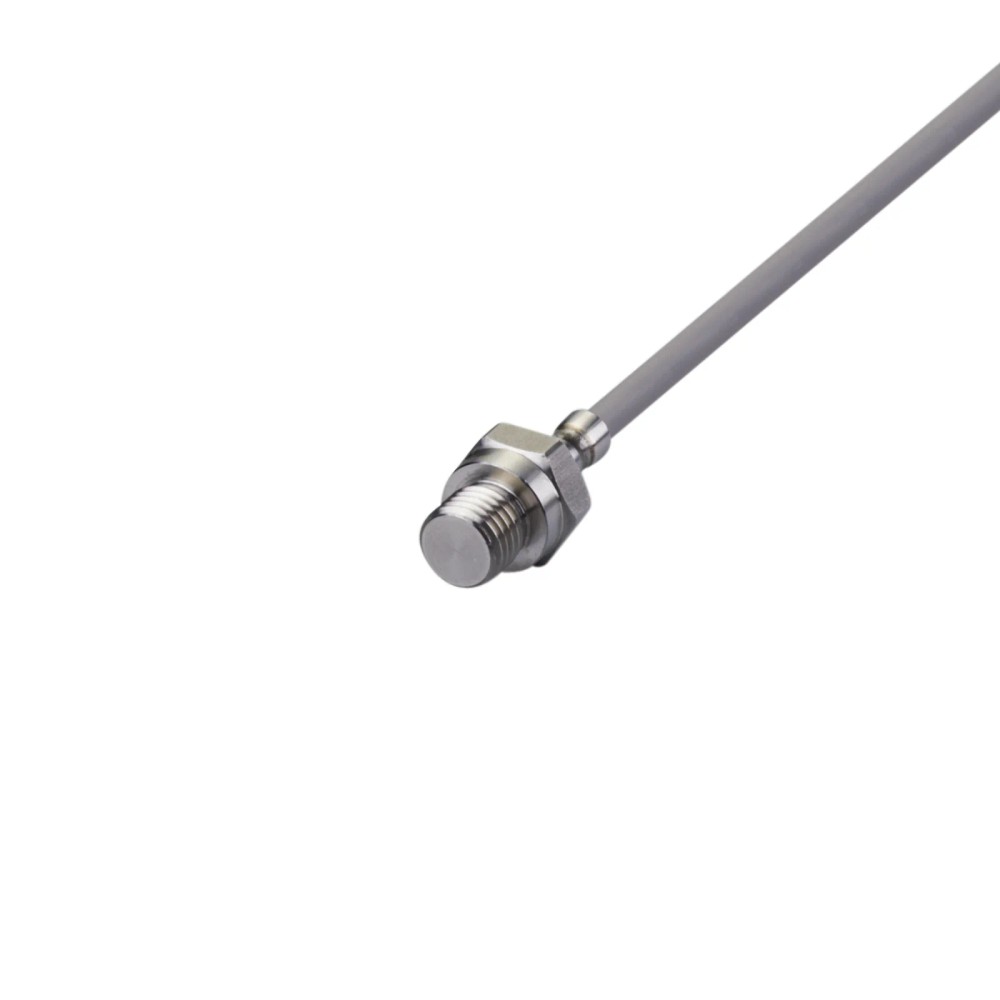

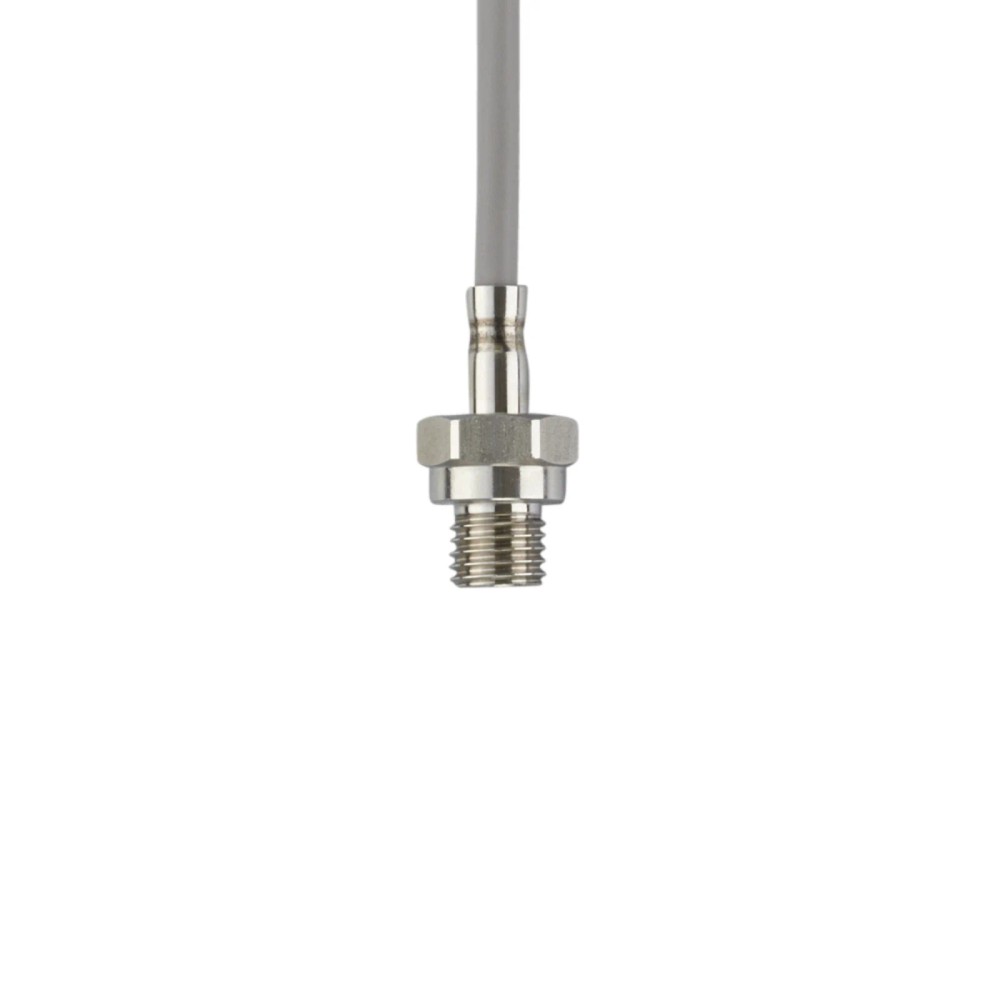

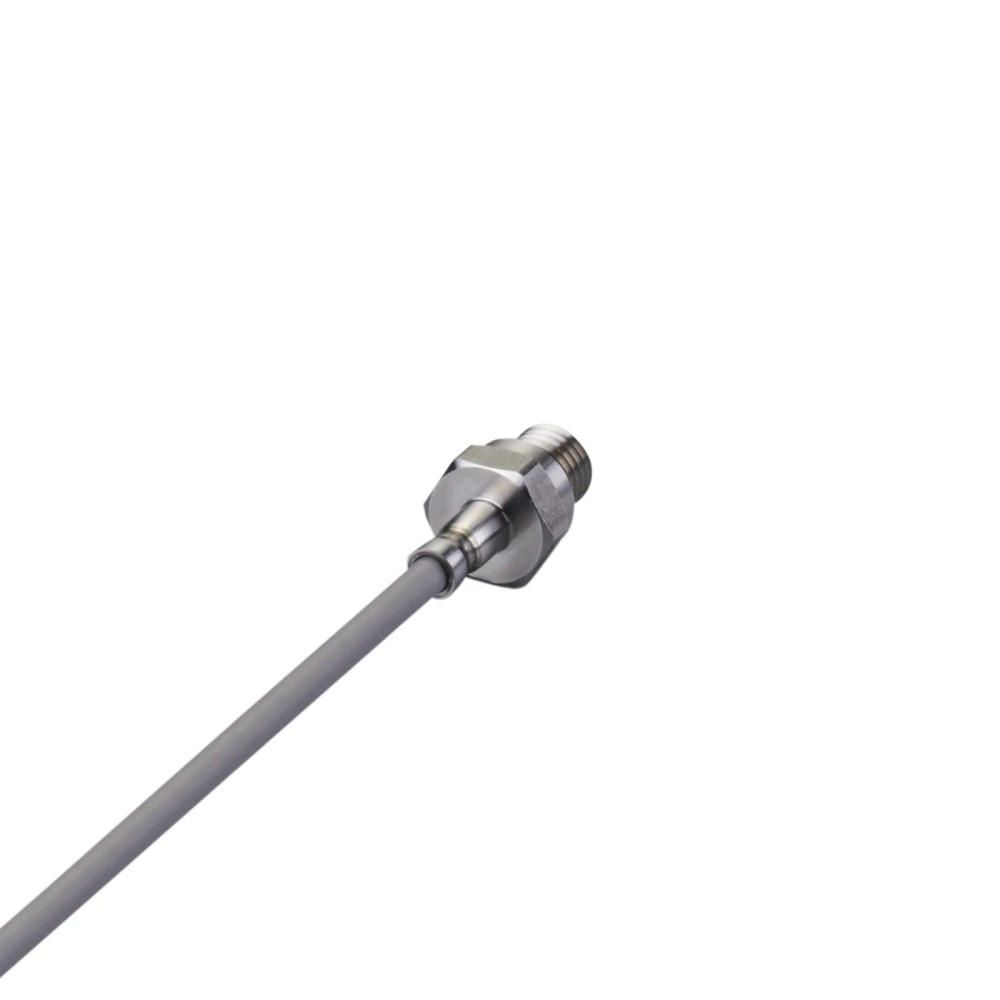

TS5951 IFM - Sensor de Temperatura ifm Medição em sólidos Pt100, -30 a 150°C, Cabo 5m

Imagem meramente ilustrativa

R$ 901,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS5951
EAN: 4021179283625
NCM do produto: 85332190

Destaques do Produto Faixa de medição -30...mais

Fechar menu

Saiba mais sobre: "TS5951 IFM - Sensor de Temperatura ifm Medição em sólidos Pt100, -30 a 150°C, Cabo 5m"

Destaques do Produto

Faixa de medição

-30 a 150 °C

Elemento de medição

Pt100, classe A conforme DIN EN 60751

Montagem

Contato em corpos sólidos; sonda parafusada

Rosca de processo

M12 x 1,5 externa

Comprimento e material do cabo

5 m, silicone

Grau de proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura ifm TS5951 com sonda de rosca M12 x 1,5 e cabo de silicone de 5 m, Pt100, -30 a 150 °C

O ifm TS5951 é um sensor de contato com sonda de rosca para medir a temperatura de corpos sólidos e conectar a uma unidade de avaliação compatível. Utiliza um elemento Pt100, classe A conforme DIN EN 60751, e opera na faixa de -30 a 150 °C. Possui conexão de processo M12 x 1,5 com rosca externa, cabo de silicone de 5 m e resistência à pressão indicada de 500 bar.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TS5951
Tipo de medição	Sensor de contato para corpos sólidos
Elemento sensor	1 x Pt100
Classe / norma	Classe A, DIN EN 60751
Faixa de medição	-30 a 150 °C (-22 a 302 °F)
Conexão de processo	M12 x 1,5, rosca externa
Cabo	5 m, silicone, Ø 5 mm
Proteção	IP67
Pressão indicada	500 bar
Material do corpo	Aço inoxidável 1.4301 (304)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição por contato da temperatura de corpos sólidos, conforme a aplicação de montagem e avaliação definida pelo projeto.
Instalações que aceitem elemento Pt100 classe A e a conexão de processo com rosca externa M12 x 1,5.
Aplicações cuja temperatura medida permaneça entre -30 e 150 °C e que utilizem o cabo de silicone de 5 m fornecido.

⚠ Considere outro se precisa de:

Medições fora da faixa especificada de -30 a 150 °C.
Aplicações que exijam, como requisito, elemento de medição diferente de Pt100 ou classe diferente da classe A indicada.
Montagens em que a conexão de processo requerida não seja compatível com rosca externa M12 x 1,5. A compatibilidade mecânica deve ser confirmada no conjunto antes da instalação.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de contato da temperatura em corpos sólidos, dentro da faixa de -30 a 150 °C.
Possibilidade de uso em monitoramento de temperatura de componentes sólidos conectados a uma unidade de avaliação com entrada Pt100; a compatibilidade elétrica e o método de fixação devem ser verificados no datasheet e no equipamento receptor.
O grau IP67 é informado para o produto, mas a ficha não especifica condições de imersão, exposição química ou procedimento de instalação; valide essas condições para o ambiente real.
A resistência à pressão indicada é 500 bar. Confirme no datasheet as condições de aplicação e a adequação do ponto de montagem antes de usar esse valor como critério de projeto.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura ifm TS5951 com sonda de rosca M12 x 1,5 e cabo de silicone de 5 m, Pt100, -30 a 150 °C, verifique estes pontos:

Escolha o TS5951 quando

A aplicação exigir medição de contato em corpos sólidos, Pt100 classe A, temperatura entre -30 e 150 °C e montagem por rosca externa M12 x 1,5. Confirme também se o cabo de 5 m atende ao percurso até a unidade de avaliação.

Busque outra especificação quando

A temperatura de processo estiver fora de -30 a 150 °C, a entrada da unidade de avaliação não for compatível com Pt100 ou a montagem exigir uma conexão diferente de M12 x 1,5. A ficha não identifica modelos alternativos; compare os requisitos com o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com cabo e sonda de rosca	Identificação do produto na ficha.
Modelo	TS5951	Código do modelo.
Marca	ifm	Fabricante indicado no anúncio.
Tipo de montagem	Sensor de contato para corpos sólidos	Aplicação de medição declarada.
Formato do invólucro	Cilíndrico	Formato construtivo informado.

Elemento de medição e faixa
Elemento de medição	1 x Pt100	Elemento resistivo para conexão a uma unidade de avaliação compatível.
Classe e referência	Classe A, DIN EN 60751	Classe e norma indicadas na ficha.
Faixa de medição	-30 a 150 °C; -22 a 302 °F	Limites de medição especificados.
Precisão calculada	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada; t representa a temperatura conforme notação da ficha.

Conexão elétrica
Tipo de ligação	Cabo de silicone de 5 m, Ø 5 mm	Cabo fornecido como parte do sensor.
Condutores	4 x 0,34 mm²	Configuração indicada para o cabo.
Terminação	Mangas para terminal de fio	Tipo de terminação informado na ficha.

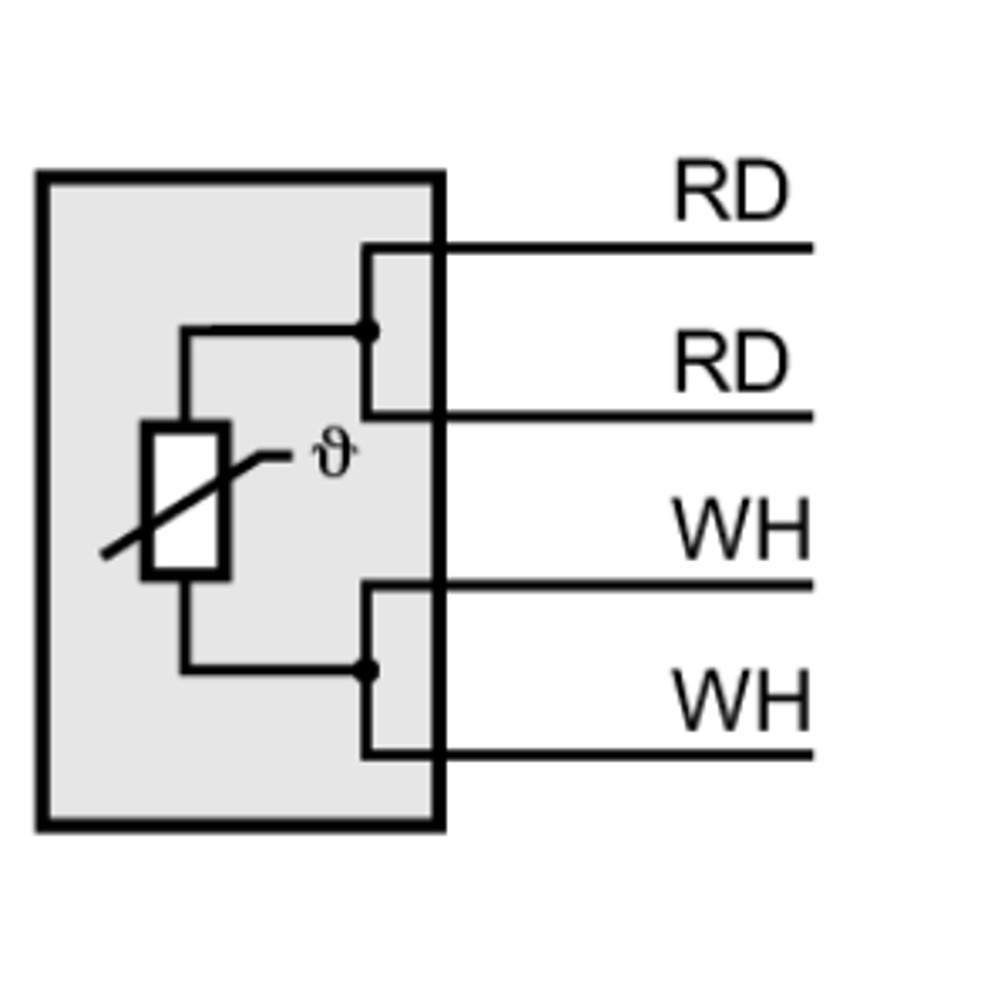

Cores de fios	RD = vermelho; WH = branco	Identificação de cores registrada no material técnico disponível.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.

Conexão de processo e resistência
Conexão de processo	M12 x 1,5, rosca externa	Interface mecânica para montagem.
Resistência à pressão	500 bar	Valor declarado na ficha; confirmar condições e montagem no datasheet.

Condições ambientais e proteção
Grau de proteção	IP67	Grau informado para o produto; não substitui a verificação das condições de instalação.
Temperatura de medição	-30 a 150 °C	Faixa operacional de medição declarada.

Tempos de reação
Tempo de resposta t05 / t09	4 / 12 s	Valores indicados de acordo com DIN EN 60751.

Dados mecânicos e identificação logística
Material do corpo	Aço inoxidável 1.4301 (304)	Material informado para o corpo.
Peso	214,2 g	Peso registrado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade indicada por embalagem.
GTIN	4021179283625	Identificador comercial do produto.
Part number do anúncio	TS5951	Código do produto na fonte primária do anúncio.
MTTF	12684 anos	Valor registrado no conjunto de dados; consulte a documentação do fabricante para as condições de referência.
NCM	8533.21.90	Classificação registrada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha descreve um elemento resistivo Pt100; não informa protocolo de comunicação digital.

Conexões

Elétrica Cabo de silicone de 5 m, Ø 5 mm, com mangas para terminais de fio, 4 x 0,34 mm². A ficha informa elemento 1 x Pt100, classe A conforme DIN EN 60751; confirme a ligação e a entrada Pt100 da unidade de avaliação no datasheet antes de conectar. Cores de fios indicadas: RD = vermelho e WH = branco.

Processo Conexão de processo por rosca externa M12 x 1,5. Verifique a correspondência mecânica com o ponto de montagem; essa rosca não define a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100 e ligação correspondente à ficha do sensor	✓	O TS5951 possui elemento de medição 1 x Pt100; confira o esquema de ligação no datasheet do fabricante.
Unidade que requer protocolo digital em vez de entrada para sensor resistivo	✗	A ficha informa elemento Pt100 e não especifica protocolo digital.
Ponto de montagem com rosca externa M12 x 1,5 correspondente	✓	A conexão de processo do sensor é M12 x 1,5 com rosca externa; confirme dimensões e assentamento do conjunto.
Ponto de montagem que exige conexão de processo diferente de M12 x 1,5	✗	A conexão informada para este modelo é M12 x 1,5 externa.
Aplicação de medição de contato em corpo sólido dentro de -30 a 150 °C	✓	O tipo de montagem e a faixa de medição constam na ficha do produto.
Temperatura medida fora de -30 a 150 °C	✗	A condição ultrapassa a faixa de medição declarada.

INSTALAÇÃO

Como instalar o Sensor de temperatura ifm TS5951 com sonda de rosca M12 x 1,5 e cabo de silicone de 5 m, Pt100, -30 a 150 °C

Confirme que a faixa de temperatura prevista está dentro de -30 a 150 °C e que a unidade de avaliação aceita Pt100.
Verifique que o ponto de fixação corresponde à rosca externa M12 x 1,5 e que a montagem é adequada ao corpo sólido medido.
Consulte o desenho dimensional do fabricante para conferir o espaço e o encaixe antes de instalar.
Posicione e fixe a sonda conforme o projeto mecânico, sem aplicar valores de torque não especificados na ficha disponível.
Conduza o cabo de silicone de 5 m até a unidade de avaliação e faça a ligação conforme o esquema oficial do datasheet.
Após a instalação, confira a leitura na unidade de avaliação e investigue ligação, assentamento e condições de medição se o valor estiver ausente ou incoerente.

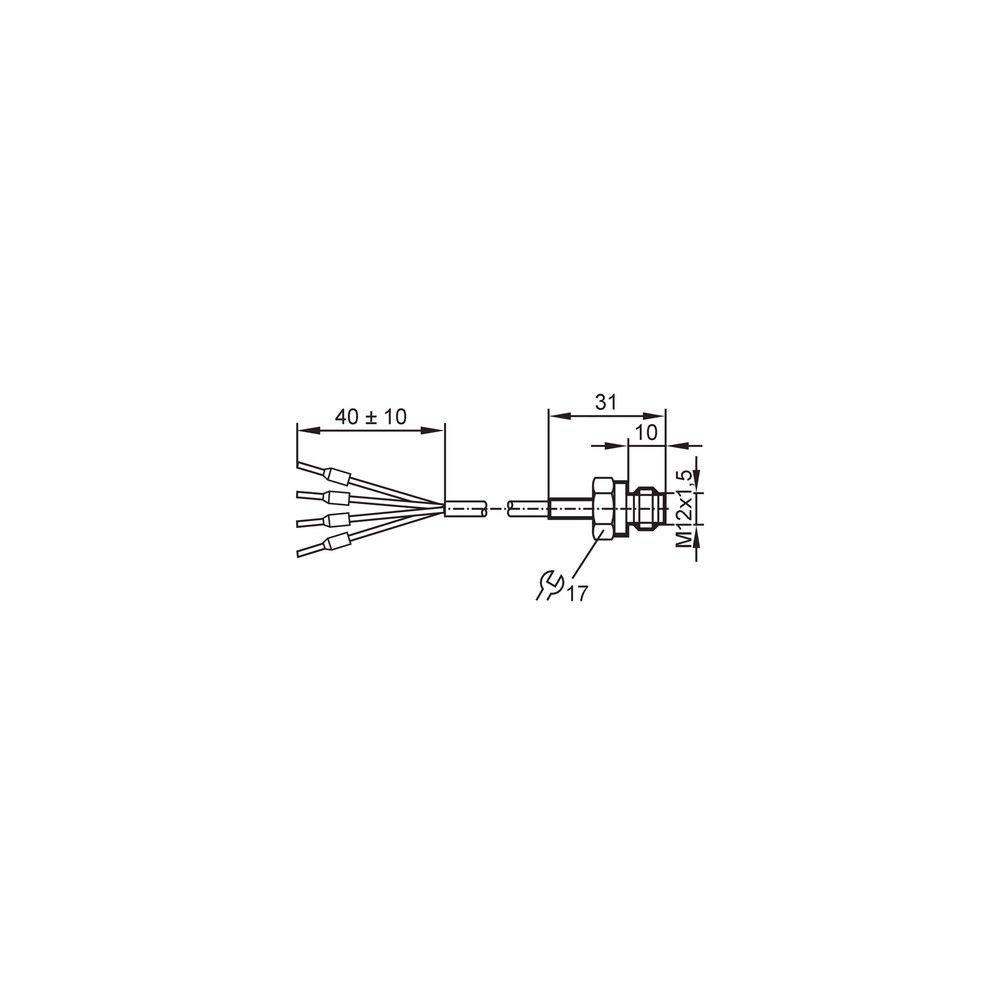

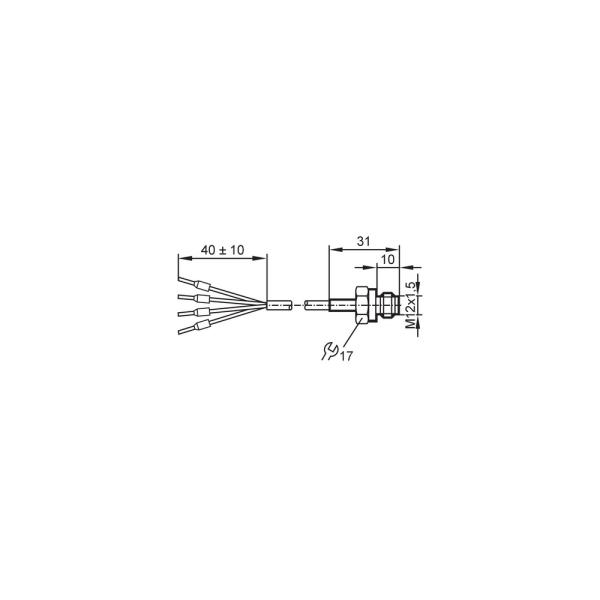

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Possível incompatibilidade entre a entrada da unidade e o Pt100, ou falha na ligação do cabo.	Confirme que a entrada está configurada para Pt100 e compare a ligação com o esquema do datasheet; inspecione cabo e terminais.
A leitura aparece instável ou varia de forma inesperada.	Possível ligação elétrica inadequada, terminal frouxo ou contato mecânico inconsistente com o corpo medido.	Inspecione os terminais e a fixação da sonda; compare a instalação com o desenho e o esquema do fabricante.
A leitura permanece no limite ou não acompanha a condição do processo.	A temperatura pode estar fora da faixa declarada ou a sonda pode não estar em contato adequado com o corpo sólido.	Compare a condição medida com a faixa de -30 a 150 °C e verifique o assentamento da sonda no ponto de medição.
O sensor apresenta dano ou perda de funcionamento após exposição a condições severas.	A aplicação pode exceder os limites declarados ou o cabo e a conexão podem ter sido submetidos a condição não especificada.	Revise temperatura, pressão e ambiente de instalação frente ao datasheet; inspecione visualmente o corpo, a rosca e o cabo antes de substituir.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TS5951 em português (Datasheet) Desenho em escala TS5951 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TS5951 e para que tipo de medição serve?

É um sensor de temperatura de contato com sonda de rosca, indicado para medir corpos sólidos. Seu elemento é Pt100 classe A conforme DIN EN 60751.

O que acompanha o sensor?

A ficha descreve o sensor com sonda de rosca e cabo de silicone de 5 m. A quantidade indicada é uma peça; acessórios adicionais não estão especificados.

Posso ligar o TS5951 a qualquer controlador de temperatura?

Não é possível afirmar compatibilidade universal. O controlador ou unidade de avaliação precisa aceitar Pt100 e a ligação deve seguir o esquema do datasheet.

A rosca M12 x 1,5 garante compatibilidade com qualquer conexão M12?

Não. A ficha especifica rosca de processo externa M12 x 1,5; confirme a correspondência mecânica do ponto de montagem, sem confundir essa conexão com a ligação elétrica.

Este sensor serve para medir temperaturas abaixo de -30 °C ou acima de 150 °C?

Não, esses valores estão fora da faixa de medição declarada para o TS5951. Para tais condições, selecione um sensor cuja faixa inclua a temperatura prevista.

Posso usar o TS5951 em uma aplicação que exige outro elemento, como termopar?

A ficha identifica o elemento do TS5951 como Pt100. Se a entrada do sistema exigir termopar ou outro elemento, essa especificação não corresponde ao requisito.

A unidade não mostra temperatura; o que devo verificar antes de trocar o sensor?

Verifique se a entrada está configurada para Pt100, se a ligação corresponde ao datasheet e se os terminais e o cabo estão íntegros. A ficha não permite identificar a causa apenas pelo sintoma.

A leitura está instável; o sensor está necessariamente defeituoso?

Não necessariamente. Confira primeiro os terminais, o cabo e o contato mecânico da sonda com o corpo medido antes de concluir que o sensor falhou.

Quando devo escolher o TS5951 em vez de outro sensor de temperatura?

Escolha-o quando a aplicação pedir medição de contato em corpo sólido, Pt100 classe A, faixa de -30 a 150 °C e rosca externa M12 x 1,5. Se algum requisito diferir, compare-o com a especificação do sensor alternativo.

Quais cuidados devo ter ao instalar o sensor?

Confirme o encaixe da rosca, a compatibilidade da entrada Pt100 e o esquema de ligação no datasheet. A ficha disponível não informa torque de aperto, portanto não aplique um valor presumido.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura identificado na ficha como 1 x Pt100.

Classe A

Classe declarada para o elemento de medição conforme a norma indicada pelo fabricante.

M12 x 1,5

Dimensão e passo da rosca externa especificada para a conexão de processo.

IP67

Grau de proteção declarado para o produto; a adequação depende das condições de instalação.

t05 / t09

Notação usada na ficha para os tempos de resposta do sensor.
