Sensor de Temperatura IFM TS5289

Pré-visualizar: TS5289 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100, 45mm, Cabo 5m, M12

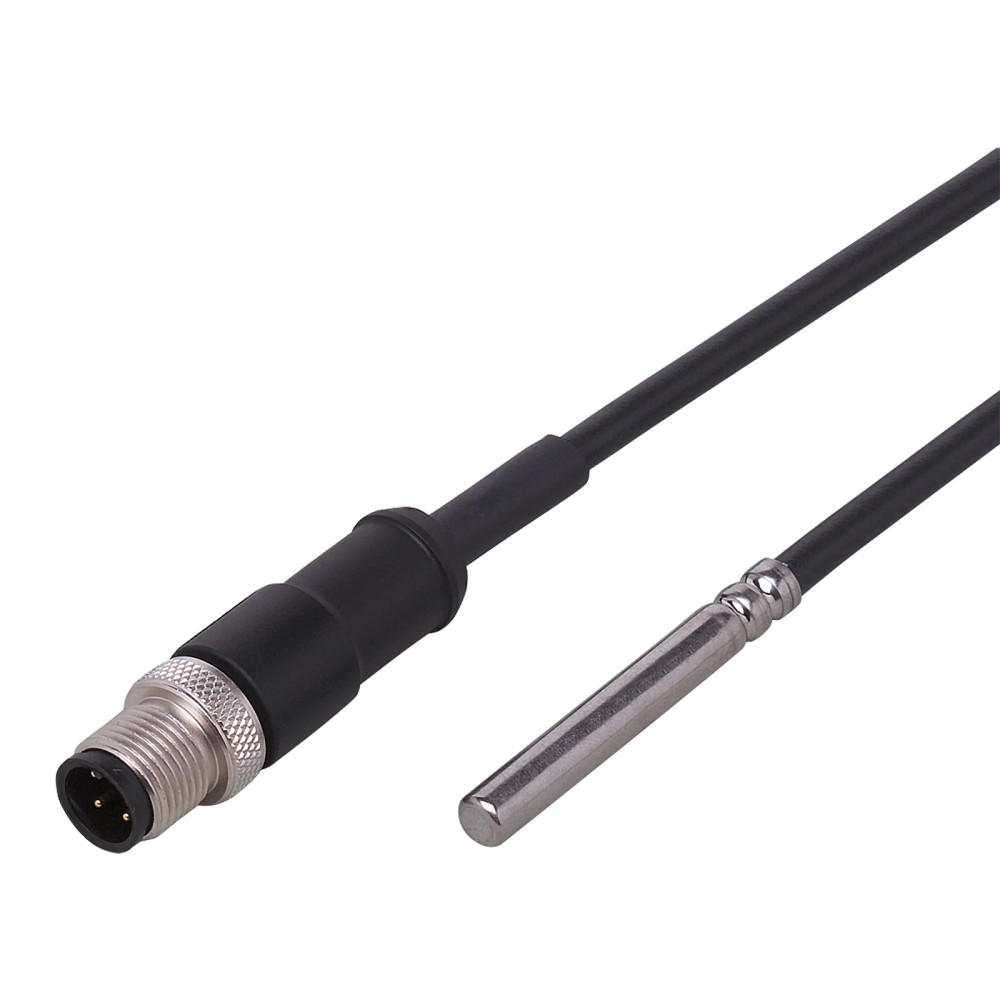

TS5289 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100, 45mm, Cabo 5m, M12

Imagem meramente ilustrativa

R$ 741,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS5289
EAN: 4021179272810
NCM do produto: 85332190

Destaques do Produto Tipo de sensor Pt100...mais

Fechar menu

Saiba mais sobre: "TS5289 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100, 45mm, Cabo 5m, M12"

Destaques do Produto

Tipo de sensor

Pt100

Comprimento instalação

45 mm

Faixa de medição

-40...90 °C

Conexão elétrica

M12 + 5m Cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS5289 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100, 45mm, Cabo 5m, M12

O sensor de temperatura IFM TS5289 foi projetado para monitoramento preciso de processos industriais em meios líquidos e gasosos. Utiliza um elemento Pt100 (classe A) para detecção térmica em uma faixa de -40 a 90 °C, sendo ideal para instalações que exigem resistência e confiabilidade. O dispositivo possui comprimento de instalação de 45 mm, diâmetro de 6 mm e conexão elétrica via cabo integrado de 5 metros com conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Elemento Sensor	1 x Pt100 (Classe A)
Faixa de Temperatura	-40 a 90 °C
Comprimento (EL)	45 mm
Diâmetro	6 mm
Cabo	5 m (PUR)
Conexão	M12
Material	Aço Inox 1.4404
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tubulações com fluidos líquidos ou gasosos.
Sistemas de automação com controladores de temperatura compatíveis com Pt100.
Processos industriais que necessitam de Classe A de precisão.
Ambientes com requisitos de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações com temperaturas superiores a 90 °C.
Meios corrosivos incompatíveis com aço inoxidável 1.4404 (316L).
Aplicações que exigem imersão inferior a 15 mm, pois compromete a precisão da medição.
Exposição do cabo PUR a solventes orgânicos agressivos não especificados.

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas de refrigeração industrial.
Processos de automação onde o controle térmico é crítico para qualidade.
Instalações em tubulações de fluidos compatíveis com aço inox 316L.
Aplicações em sistemas de avaliação de temperatura (unidades de processamento IFM).

COMO ESCOLHER

Antes de comprar o TS5289 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100, 45mm, Cabo 5m, M12, verifique estes pontos:

Escolha este produto se...

Necessita de uma sonda robusta, com cabo integrado para evitar conexões expostas, para processos operando estritamente dentro da faixa de -40 a 90 °C.

Considere outra opção se...

Seu processo exige temperaturas acima de 90 °C ou se a resistência química do aço 1.4404 for insuficiente para o fluido (ex: meios extremamente ácidos).

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Elemento de medição	1 x Pt 100	Padrão de referência: DIN EN 60751, classe A
Alcance de medição	-40 a 90 °C	Faixa operacional do sensor
Tempo de resposta T05/T09	3 / 10 s	Velocidade de reação conforme DIN EN 60751

Dados Elétricos
Conexão elétrica	Cabo PUR 5 m com conector M12	Configuração: 4 polos, contatos banhados a ouro
Classe de proteção	III	Requisito de isolamento elétrico

Dados Mecânicos
Comprimento de instalação	45 mm	Dimensão útil de inserção no processo
Diâmetro da sonda	6 mm	Medida de montagem
Material em contato	Aço inoxidável 1.4404	Compatibilidade química (316L)
Proteção	IP 67	Resistência a entrada de sólidos e líquidos

COMPATIBILIDADE

Comunicação

• Sinal resistivo Pt100 (analógico passivo)

Conexões

Elétrica 1 x M12; codificação: A; 4 contatos banhados a ouro

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador de temperatura com entrada Pt100	✓	Compatível com a curva característica definida pela norma DIN EN 60751.
Ambientes com temperaturas > 90 °C	✗	Excede o limite operacional especificado para o elemento sensor.
Medição de fluidos agressivos (alta acidez)	✗	Aço 1.4404 possui limitações químicas; validar compatibilidade antes da instalação.

INSTALAÇÃO

Como instalar o TS5289 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100, 45mm, Cabo 5m, M12

Verifique a compatibilidade do furo de montagem (6 mm).
Insira a sonda no processo respeitando a imersão mínima de 15 mm.
Fixe o sensor utilizando acessórios de montagem adequados ao processo.
Passe o cabo PUR de 5 m evitando cantos vivos e superfícies cortantes.
Conecte o plug M12 a uma entrada compatível no controlador ou unidade de avaliação.
Verifique o aperto da conexão para garantir o grau de proteção IP67.

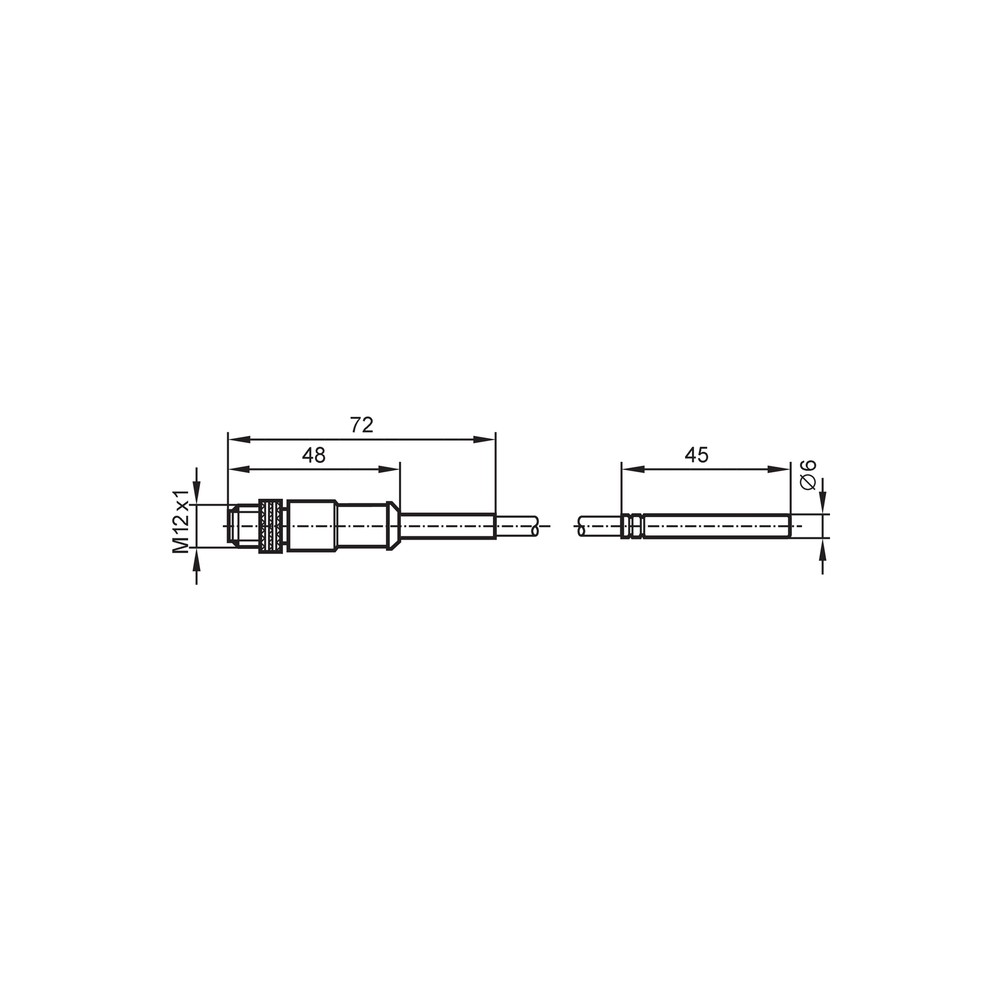

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de sinal ausente ou 'erro de circuito aberto' no controlador.	Corte ou ruptura do cabo de 5 metros.	Realizar teste de continuidade com multímetro nos pinos do conector M12.
Leituras instáveis ou oscilantes.	Acúmulo de umidade no conector M12.	Inspecionar vedação do conector e presença de umidade nos terminais.
Temperatura lida diferente da temperatura real do fluido.	Instalação da ponta do sensor com profundidade < 15 mm.	Verificar profundidade de inserção no processo contra o datasheet.
Desvio constante na calibração ou falha completa.	Dano mecânico à ponta da sonda (dobra).	Inspeção visual do diâmetro e integridade da sonda de 6mm.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TS5289 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TS5289 da IFM?

O TS5289 é um sensor de temperatura resistivo do tipo Pt100, projetado para detectar temperaturas entre -40 e 90 °C em aplicações industriais de monitoramento de fluidos.

Para que tipo de aplicação este sensor é indicado?

Este sensor é indicado para medir a temperatura de meios líquidos e gasosos em processos onde a temperatura de operação não exceda 90 °C.

Este sensor possui display ou saída digital direta?

Não, este é um sensor passivo Pt100. Ele requer uma unidade de avaliação (como um controlador de temperatura ou transmissor compatível) para processar o sinal de resistência em um sinal de saída utilizável.

Existe alguma aplicação onde este sensor não deve ser usado?

Não, o TS5289 não deve ser utilizado em meios que causem corrosão ao aço inoxidável 1.4404 (316L) ou em processos com temperaturas acima de 90 °C.

O que verificar quando o sensor apresenta leitura instável?

Se o sensor apresenta leituras erráticas, verifique a integridade do cabo PUR de 5 metros quanto a cortes ou dobras excessivas, e confirme se a conexão M12 está firme e sem oxidação nos pinos.

Como diagnosticar uma falha de sensor queimado ou rompido?

Sintomas comuns incluem falha de leitura no controlador ou erro de circuito aberto; a causa provável é a quebra interna do elemento Pt100 devido a vibração excessiva ou choque mecânico na ponta da sonda.

Qual a diferença deste modelo para sensores sem cabo integrado?

Este modelo possui cabo integrado, o que simplifica a conexão em locais onde o uso de conectores roscados separados pode ser difícil, mas exige proteção contra tração do cabo.

Existe alguma exigência de montagem para garantir a precisão?

O sensor deve ser inserido no processo com uma profundidade mínima de imersão de 15 mm para garantir a precisão da leitura conforme a norma DIN EN 60751.

Como realizar a instalação correta deste sensor?

A instalação requer a fixação da sonda de 6 mm no processo, garantindo que a vedação do ponto de inserção seja adequada à pressão do sistema, seguida pela conexão do conector M12 ao equipamento de avaliação.

Qual a procedência e suporte deste componente?

A IFM é a fabricante original deste produto; a compra direta garante a procedência técnica e o suporte especificado no datasheet oficial fornecido pela engenharia da marca.

GLOSSÁRIO TÉCNICO

Pt100

Termômetro de resistência de platina com 100 ohms a 0 °C, amplamente utilizado pela estabilidade e linearidade. (Ref.: DIN EN 60751)

1.4404

Designação de aço inoxidável austenítico (também conhecido como 316L), com baixo teor de carbono, oferecendo excelente resistência à corrosão. (Ref.: Material da sonda)

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Classe de proteção)

Classe A

Classificação de tolerância de precisão para sensores Pt100, garantindo erros reduzidos de medição em comparação com classes inferiores. (Ref.: Precisão)

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e flexibilidade, ideal para ambientes industriais. (Ref.: Especificação do cabo)
