Sensor de Temperatura IFM TS5089

Pré-visualizar: TS5089 IFM - Sensor de Temperatura ifm Monitoramento de Processos Pt100, 42mm, -40 a 90°C, Cabo 5m

TS5089 IFM - Sensor de Temperatura ifm Monitoramento de Processos Pt100, 42mm, -40 a 90°C, Cabo 5m

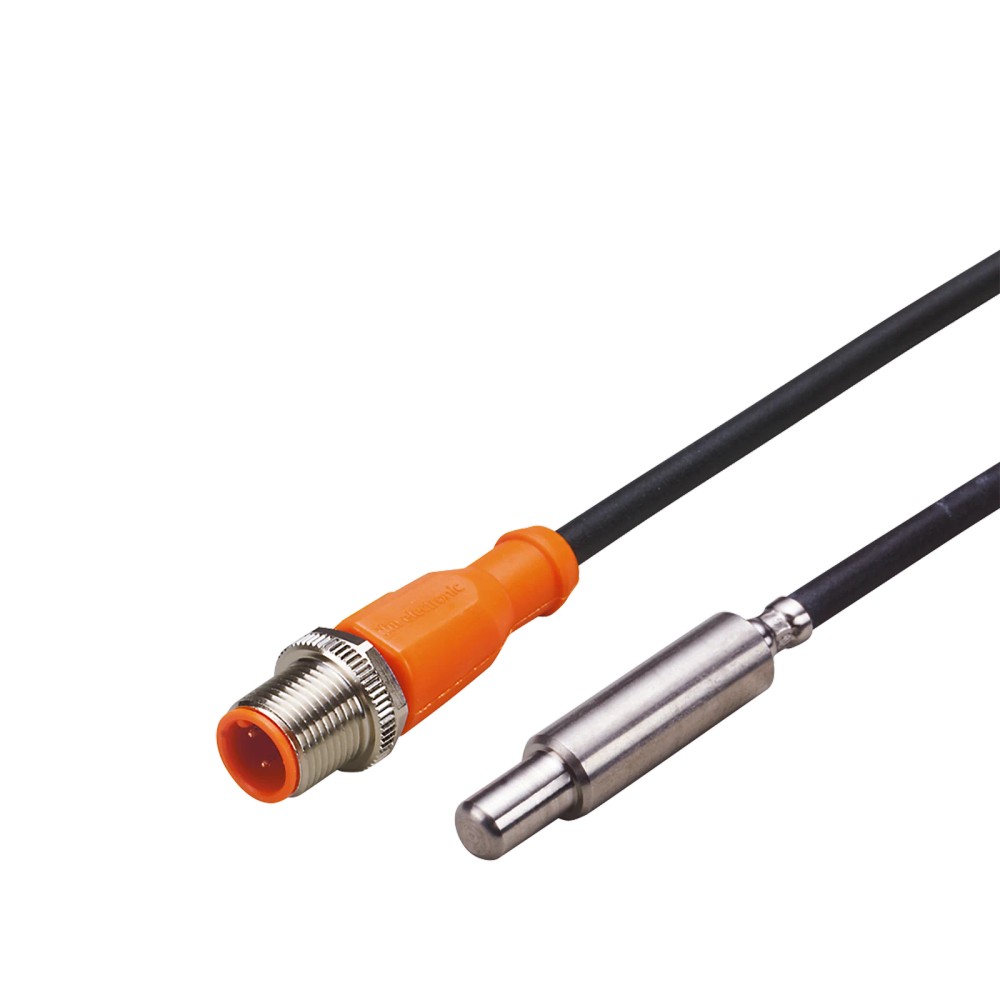

Imagem meramente ilustrativa

R$ 741,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS5089
EAN: 4021179272803
NCM do produto: 85332190

Destaques do Produto Elemento de medição...mais

Fechar menu

Saiba mais sobre: "TS5089 IFM - Sensor de Temperatura ifm Monitoramento de Processos Pt100, 42mm, -40 a 90°C, Cabo 5m"

Destaques do Produto

Elemento de medição

Pt100 (Classe A)

Faixa de medição

-40 a 90 °C

Comprimento

42 mm

Cabo

5 m, PUR

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS5089 IFM - Sensor de Temperatura Pt100, 42mm, -40 a 90°C, Cabo 5m

O TS5089 é um sensor de temperatura com elemento Pt100 (Classe A) desenvolvido para monitoramento preciso de processos em fluidos líquidos e gasosos. Com design robusto em aço inoxidável 1.4404, possui comprimento de instalação de 42 mm e conexão elétrica M12. Acompanha cabo de 5 metros, sendo ideal para conexão direta com unidades de avaliação que aceitam sensores Pt100.

PRINCIPAIS ESPECIFICAÇÕES

SKU	TS5089
Elemento Sensor	Pt100
Faixa de Temperatura	-40 a 90 °C
Comprimento Instalação	42 mm
Conexão Elétrica	M12
Comprimento Cabo	5 m
Material	Aço Inox 1.4404
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em fluidos líquidos padrão
Monitoramento de temperatura em gases não corrosivos
Aplicações industriais que requerem precisão Classe A (DIN EN 60751)
Instalações que exigem montagem cilíndrica Ø 10 mm

⚠ Considere outro se precisa de:

Temperaturas de processo acima de 90 °C
Meios agressivos incompatíveis com aço inoxidável 1.4404
Ambientes com risco de explosão (sem certificação ATEX específica neste modelo)
Aplicações com vibração mecânica extrema sem suporte de fixação adicional

APLICAÇÕES E USO

Monitoramento de temperatura em tanques de fluidos líquidos
Monitoramento térmico em dutos de ventilação ou exaustão (gases)
Sistemas de refrigeração industrial e HVAC
Processos que exigem alta precisão conforme DIN EN 60751

COMO ESCOLHER

Antes de comprar o TS5089 IFM - Sensor de Temperatura Pt100, 42mm, -40 a 90°C, Cabo 5m, verifique estes pontos:

Quando escolher este produto

Utilize este sensor quando o seu sistema de controle possuir entrada específica para sensores Pt100 e a aplicação estiver na faixa térmica de -40 a 90 °C.

Quando buscar outra alternativa

Se a sua aplicação exigir medições acima de 90 °C, sinais de saída analógicos (4-20mA ou IO-Link integrados) ou conexões de processo roscadas, procure por modelos de transmissores de temperatura ou termopares da linha IFM.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Elemento de medição	1 x Pt 100	Elemento sensor padrão DIN EN 60751
Classe de precisão	Classe A	Indica a tolerância de erro do sensor
Faixa de medição	-40 a 90 °C	Limites operacionais do sensor

Dados Mecânicos
Material da carcaça	Aço inoxidável 1.4404	Resistência a corrosão
Comprimento de instalação	42 mm	Comprimento efetivo imerso no processo
Diâmetro	10 mm	Dimensão física para fixação

Dados Elétricos
Conexão elétrica	M12, 4 polos	Padrão de conexão industrial
Cabo	5 m, PUR	Cabo integrado para conexão
Contatos	Banhados a ouro	Melhora a condutividade e evita oxidação

Condições Ambientais e Resposta
Grau de proteção	IP 67	Resistência a poeira e líquidos
Tempo de resposta T05	6 s	Tempo para atingir 50% do valor final

COMPATIBILIDADE

Comunicação

• Pt100 (Resistência termométrica padrão)

Conexões

Elétrica M12, 4 polos, codificação A, contatos banhados a ouro

Processo Adaptação de fixação Ø 10 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de temperatura de água ou óleos industriais	✓	O material 1.4404 e a classe de proteção IP67 suportam estes fluidos adequadamente.
Conexão a CLPs com entrada analógica 4-20mA	✗	Este é um sensor Pt100 passivo; requer um módulo de entrada de temperatura (RTD) ou um transmissor intermediário.

INSTALAÇÃO

Como instalar o TS5089 IFM - Sensor de Temperatura Pt100, 42mm, -40 a 90°C, Cabo 5m

Certifique-se de que o sistema esteja despressurizado antes da instalação.
Verifique a integridade do O-ring ou vedação da conexão de processo.
Insira a haste do sensor no ponto de medição, garantindo uma imersão mínima de 15 mm.
Fixe o sensor utilizando a adaptação de montagem Ø 10 mm.
Conecte o cabo M12 ao dispositivo de avaliação ou barramento de campo.
Realize o comissionamento verificando a leitura no controlador para garantir a calibração.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência total de leitura ou sinal intermitente no controlador	Dano no cabo ou falha na conexão M12	Verificar continuidade do cabo com multímetro e inspecionar pinos do conector M12
Leitura de temperatura inferior à temperatura real do fluido	Profundidade de imersão insuficiente	Confirmar se o sensor está submerso além dos 15 mm mínimos necessários
Leitura estática ou erro de leitura constante	Falha no elemento sensor interno	Medir a resistência do sensor (aprox. 100 Ohms a 0°C) e comparar com tabela Pt100
Sinal ruidoso ou instabilidade nas leituras	Corrosão ou sujeira nos contatos	Verificar oxidação nos contatos banhados a ouro do conector M12

DOCUMENTAÇÃO TÉCNICA

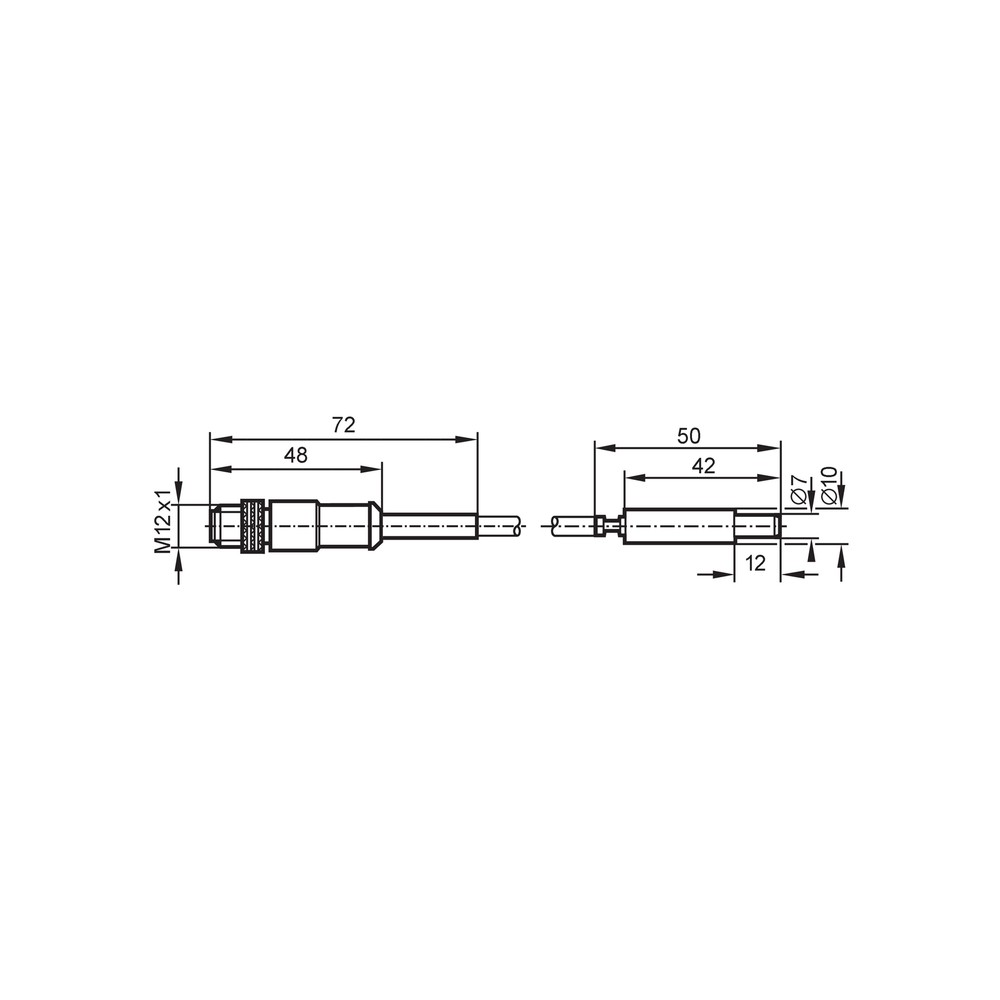

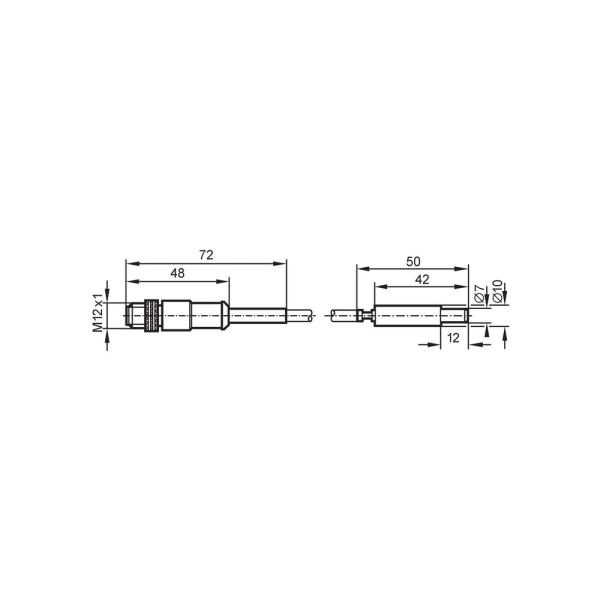

Datasheet Técnico TS5089 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TS5089 e onde ele é utilizado?

O TS5089 é um sensor de temperatura com elemento de medição Pt100, projetado para monitorar fluidos líquidos e gasosos em processos industriais com alta precisão (Classe A).

O que acompanha o produto na embalagem?

O kit inclui o sensor de temperatura com invólucro cilíndrico de aço inoxidável, um cabo PUR integrado de 5 metros e a conexão elétrica M12.

Posso utilizar este sensor em processos acima de 90 °C?

Não, este sensor é limitado à faixa de -40 a 90 °C. Temperaturas superiores a 90 °C excedem a especificação térmica do sensor e podem causar danos permanentes.

Existem aplicações onde este sensor não é indicado?

Não deve ser utilizado em meios agressivos que degradem o aço inoxidável 1.4404 ou em aplicações de segurança crítica com alta pressão sem avaliação prévia de risco.

Como diagnosticar uma falha de leitura no sensor?

Sintomas como leituras instáveis ou interrupção de sinal podem indicar ruptura no cabo ou falha na conexão M12. Verifique a continuidade do cabo e a integridade dos contatos banhados a ouro antes de substituir o componente.

Por que o sensor pode apresentar valores de temperatura diferentes do esperado?

Uma leitura imprecisa pode ser causada por profundidade de imersão insuficiente, que deve ser de no mínimo 15 mm. Verifique o posicionamento do sensor no processo.

É possível substituir apenas o cabo se ele for cortado?

O TS5089 possui cabo fixo de 5 metros. Caso o sensor ou o cabo apresentem defeito técnico irrecuperável, a substituição deve ser feita pela unidade completa, pois não há peças de reposição individuais para a sonda.

Qual a vantagem de usar a tecnologia Pt100 em relação a outros sensores?

Sensores Pt100 são termômetros de resistência padronizados (DIN EN 60751) ideais para precisão linear. Alternativas como termopares são usadas para faixas de temperatura muito mais amplas, mas com menor precisão em baixas temperaturas.

Quais os cuidados necessários na instalação mecânica?

A instalação requer a fixação do corpo cilíndrico de 10 mm no processo e a conexão elétrica via conector M12 codificação A. Certifique-se de que a profundidade de imersão atinja os 15 mm mínimos para precisão.

O produto possui garantia de procedência e como garantir a compatibilidade elétrica?

Sim, a conformidade de procedência e suporte técnico é garantida pela IFM Electronic. Para instalação, certifique-se de que o dispositivo de avaliação (CLP ou controlador) suporte entradas Pt100 conforme norma DIN EN 60751.

GLOSSÁRIO TÉCNICO

Pt100

Elemento sensor de platina que varia sua resistência elétrica de acordo com a temperatura. (Ref.: DIN EN 60751)

1.4404 (316L)

Tipo de aço inoxidável austenítico com excelente resistência à corrosão, utilizado em contato com o fluido. (Ref.: Material de construção)

IP67

Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água. (Ref.: IEC 60529)

PUR

Poliuretano, material isolante do cabo conhecido por alta resistência mecânica e resistência a óleos industriais. (Ref.: Composição do cabo)

Classe A

Classe de tolerância para elementos Pt100, garantindo maior precisão na medição. (Ref.: DIN EN 60751)
