Sensor de Temperatura IFM TS502A

Pré-visualizar: TS502A IFM - Sensor de Temperatura IFM Monitoramento industrial Pt1000, 5m, -20 a 115°C

TS502A IFM - Sensor de Temperatura IFM Monitoramento industrial Pt1000, 5m, -20 a 115°C

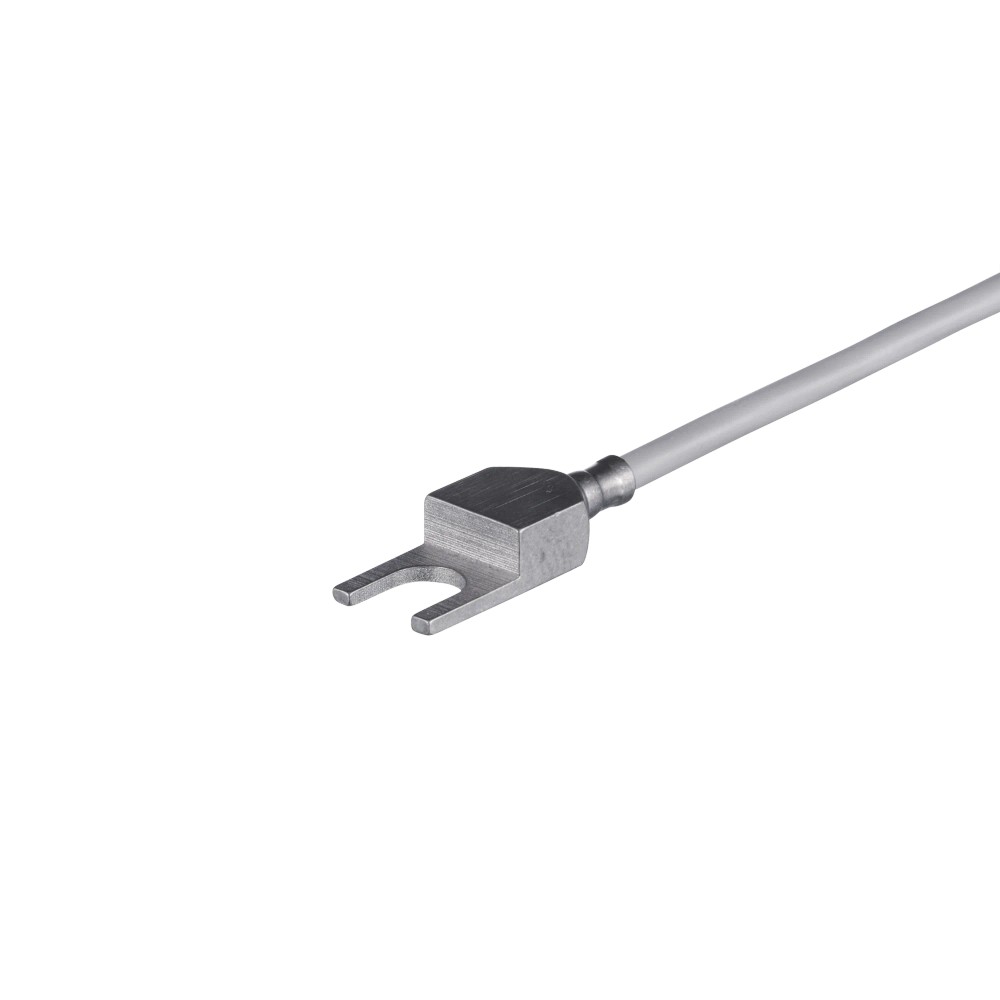

Imagem meramente ilustrativa

R$ 1.675,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS502A
EAN: 4021179258753
NCM do produto: 85332190

Destaques do Produto Tecnologia Pt1000...mais

Fechar menu

Saiba mais sobre: "TS502A IFM - Sensor de Temperatura IFM Monitoramento industrial Pt1000, 5m, -20 a 115°C"

Destaques do Produto

Tecnologia

Pt1000

Faixa de Medição

-20 a 115 °C

Comprimento

5 Metros

Tipo de Cabo

Silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura Pt1000 IFM TS502A com Cabo de 5m

O sensor TS502A é um componente de monitoramento de temperatura industrial equipado com tecnologia Pt1000 para alta precisão. Ele é projetado para conexão direta a unidades de avaliação em processos que operam entre -20 e 115 °C. O conjunto inclui uma sonda de contato robusta e um cabo de silicone de 5 metros, atendendo à norma DIN EN 60751, classe A.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	TS502A
Elemento	Pt1000
Cabo	5 m, Silicone
Faixa	-20...115 °C
Precisão	DIN EN 60751, Classe A
NCM	8533.21.90
Peso	234.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Superfícies metálicas planas para melhor transferência térmica.
Ambientes industriais que requerem conexão a controladores com entrada Pt1000.
Aplicações que exigem conformidade com DIN EN 60751 classe A.

⚠ Considere outro se precisa de:

Instalação em áreas com vibração mecânica extrema sem suporte para o cabo.
Exposição a temperaturas acima de 115 °C.
Submersão em meios incompatíveis com a sonda de contato.

APLICAÇÕES E USO

Monitoramento de temperatura em máquinas operatrizes onde é necessária precisão classe A.
Medição em superfícies de tanques ou tubulações industriais compatíveis com sondas de contato.
Integração em sistemas de controle de processos via unidades de avaliação IFM ou compatíveis.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura Pt1000 IFM TS502A com Cabo de 5m, verifique estes pontos:

Quando escolher o TS502A

Utilize quando o processo exige precisão classe A (DIN EN 60751) e o ambiente operacional esteja limitado entre -20 e 115 °C, com a necessidade de uma sonda de contato fixa.

Quando buscar outra alternativa

Se a aplicação exigir imersão direta em fluido (necessitando de poço termométrico) ou se a temperatura do processo ultrapassar constantemente os 115 °C, consulte modelos de sondas de imersão ou RTDs de maior escala.

ESPECIFICAÇÕES TÉCNICAS

Dados do Sensor
Tipo de sensor	Temperatura (Pt1000)	Elemento de detecção baseado em resistência de platina.

Precisão
Alcance de medição	-20 a 115 °C	Limite de operação garantido conforme datasheet.
Classe de precisão	DIN EN 60751, Classe A	Padrão de qualidade e margem de erro permitida.

Dados Mecânicos
Comprimento do cabo	5 m	Distância máxima entre o sensor e a unidade de avaliação.
Material do cabo	Silicone	Propriedades físicas do invólucro do cabo.

COMPATIBILIDADE

Comunicação

• Unidades de avaliação com entrada para Pt1000

Conexões

Elétrica Cabo integrado de 5 metros

Processo Sonda de contato

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de superfície plana metálica	✓	Sonda de contato projetada especificamente para este fim.
Ambientes com temperatura de 150 °C	✗	Excede o limite operacional de 115 °C do componente.
Conexão a CLPs com entrada analógica RTD	✓	Compatível com entradas configuradas para Pt1000.

INSTALAÇÃO

Como instalar o Sensor de Temperatura Pt1000 IFM TS502A com Cabo de 5m

Identifique a superfície metálica onde será feita a medição de temperatura.
Garanta que a superfície esteja limpa e livre de resíduos para otimizar a transferência de calor.
Fixe a sonda de contato garantindo uma pressão constante contra a superfície.
Passe o cabo de 5 metros de forma organizada, evitando zonas de alta tensão ou interferência eletromagnética.
Conecte o sensor à unidade de avaliação compatível, respeitando as marcações de polaridade.
Configure a entrada da unidade de controle para o tipo Pt1000 e verifique o valor lido.

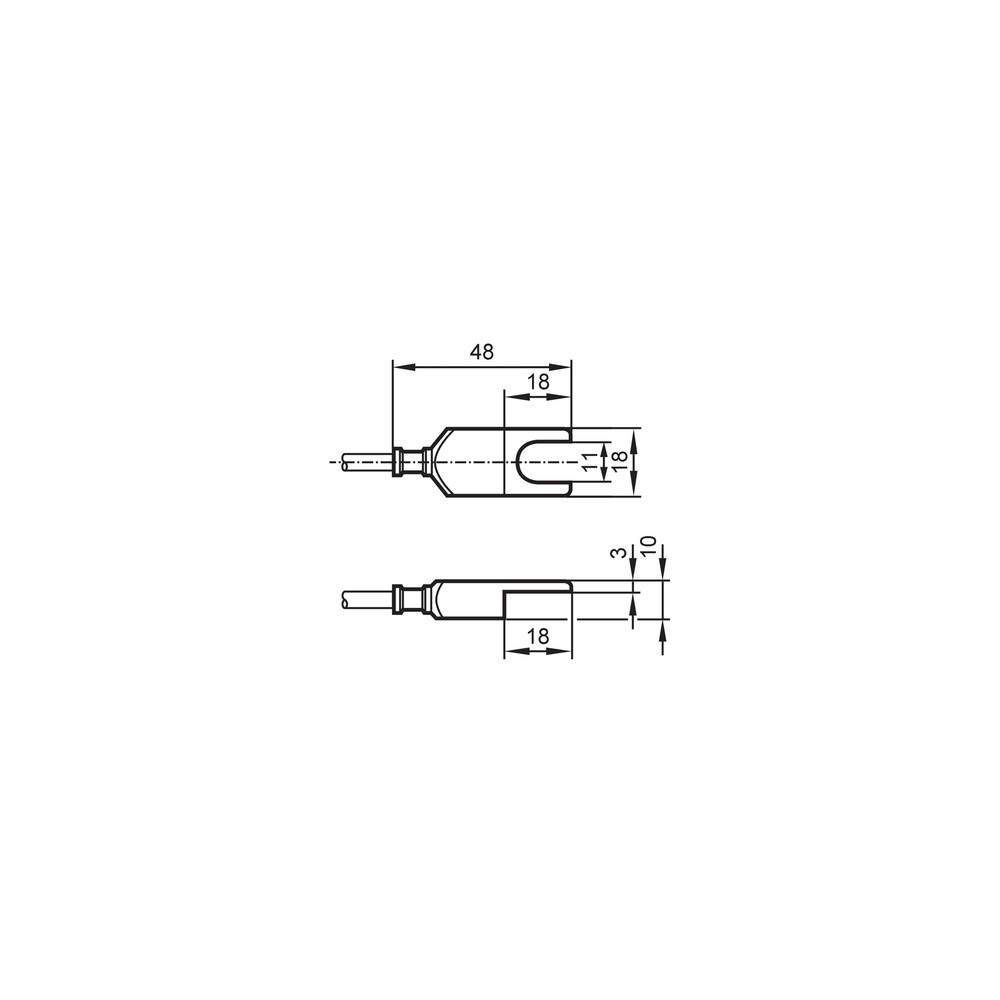

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de temperatura errática ou constante falha.	Dano físico no cabo ou na conexão.	Realizar teste de continuidade nos condutores do cabo.
Leitura de temperatura muito abaixo da realidade do processo.	Erro de instalação mecânica (falta de contato térmico).	Verificar se a ponta do sensor está pressionada firmemente contra a superfície de medição.
O sinal do sensor não é interpretado pelo CLP/Controlador.	Falha na unidade de avaliação ou erro de parametrização.	Validar se a entrada analógica da unidade de controle está configurada para Pt1000.
Desvio significativo na precisão da medição.	Degradação por temperatura fora da faixa nominal.	Conferir se o processo excedeu os limites de -20 a 115 °C.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TS502A e qual sua função principal?

O TS502A é um sensor de temperatura industrial com sonda de contato do tipo Pt1000, projetado para monitoramento preciso de processos.

O que acompanha o sensor de temperatura TS502A na embalagem?

O kit acompanha o sensor Pt1000 e um cabo de conexão em silicone de 5 metros, pronto para integração com unidades de avaliação.

Existe alguma limitação de temperatura para o uso deste sensor?

Este sensor não deve ser utilizado em temperaturas fora da faixa de -20 a 115 °C, pois isso pode comprometer a precisão da medição ou danificar o componente.

Este sensor pode ser usado em qualquer ambiente ou meio líquido?

O sensor não é adequado para imersão direta em meios corrosivos ou agressivos que não sejam compatíveis com a sonda de contato, sem proteção adicional.

O que pode causar leituras instáveis na temperatura?

Sintomas de leitura instável ou ausência de sinal geralmente indicam falha na continuidade do cabo ou oxidação nos contatos.

Como verificar se o sensor está com defeito antes de substituí-lo?

Verifique a resistência do sensor usando um multímetro; o valor deve ser coerente com a curva do Pt1000 na temperatura ambiente atual.

Devo escolher este sensor de contato ou uma sonda de imersão direta?

A escolha entre este modelo e outros depende da faixa de medição e do tipo de sonda necessária; o TS502A é otimizado para contato com cabos de 5 metros.

Este sensor atende a normas de precisão específicas?

Sim, este modelo é ideal para aplicações que exigem o padrão DIN EN 60751 classe A, garantindo maior precisão que sensores convencionais.

Quais cuidados devo ter na instalação física do sensor?

Certifique-se de que a sonda esteja em contato firme com a superfície para evitar erro de medição por camada de ar, mantendo o cabo de 5 metros livre de tensões mecânicas.

Qual a procedência deste componente?

A IFM é a fabricante e o produto segue os padrões industriais rigorosos de qualidade exigidos para sensores Pt1000.

GLOSSÁRIO TÉCNICO

Pt1000

Elemento sensor de temperatura baseado em platina, com resistência de 1000 ohms a 0°C, usado para medições precisas.

DIN EN 60751

Norma técnica que define as curvas de resistência e tolerâncias para sensores industriais de resistência de platina (Ref.: Especificação técnica).

Classe A

Classificação de precisão para sensores de temperatura, indicando uma tolerância mais estreita em comparação a outras classes (Ref.: DIN EN 60751).

Sonda de contato

Tipo de sensor projetado para medir a temperatura de uma superfície através de condução térmica (Ref.: Tipo de sonda).

Silicone

Material utilizado no revestimento do cabo devido à sua flexibilidade e resistência térmica (Ref.: Material do cabo).
