Sensor de Temperatura Pt100 ifm TS285A com Cabo

Pré-visualizar: TS285A IFM - Sensor de Temperatura ifm Medição de contato Pt100 Cabo 2m M8

TS285A IFM - Sensor de Temperatura ifm Medição de contato Pt100 Cabo 2m M8

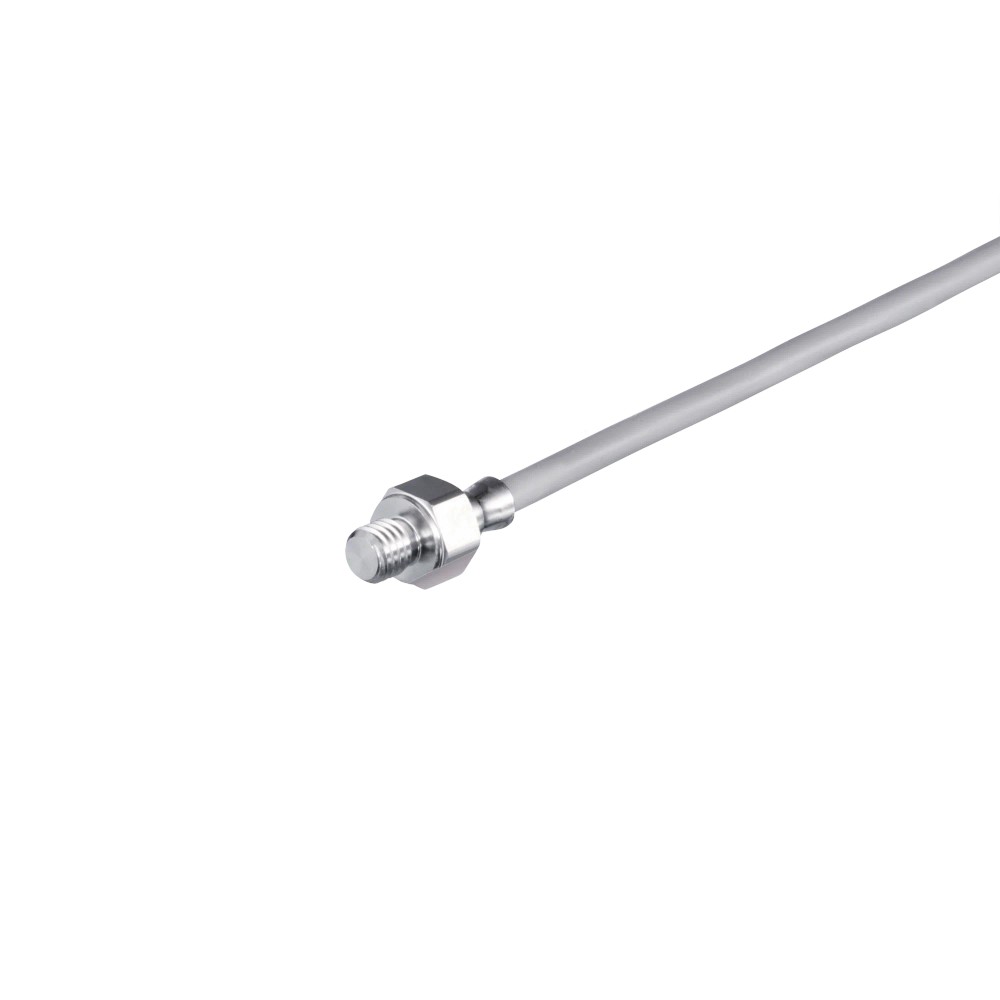

Imagem meramente ilustrativa

R$ 1.588,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS285A
EAN: 4021179281713
NCM do produto: 85332190

Destaques do Produto Elemento Pt100,...mais

Fechar menu

Saiba mais sobre: "TS285A IFM - Sensor de Temperatura ifm Medição de contato Pt100 Cabo 2m M8"

Destaques do Produto

Elemento

Pt100, classe A

Faixa de medição

-20 a 115 °C, conforme dados prioritários do anúncio

Fixação

Rosca externa M8

Comprimento e material do cabo

2 m, silicone

Aplicação de montagem

Medição de contato em corpos sólidos

Corrente máxima

10 mA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura ifm TS285A com elemento Pt100, cabo de silicone de 2 m e sonda de rosca externa M8

O TS285A é um sensor de temperatura de contato para medição em corpos sólidos e conexão a unidades de avaliação. Possui elemento Pt100 conforme DIN EN 60751, classe A, e faixa de medição de -20 a 115 °C. Conta com sonda de rosca externa M8 e cabo de silicone de 2 m; a corrente de operação máxima indicada é 10 mA.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição indicada no anúncio	-20 a 115 °C
Montagem	Sensor de contato para corpos sólidos
Conexão de processo	Rosca externa M8
Cabo	2 m, silicone, 4 x 0,34 mm²
Corrente de operação máxima	10 mA
Material do corpo	Aço inoxidável 1.4404 (316L)
Grau de proteção	IP 67
Tempo de resposta t05 / t09	8 / 20 s, em água a 70 °C e velocidade de 0,04 m/s
Precisão	± (0,15 K + 0,002 x \|t\|)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura por contato em corpos sólidos, usando a sonda com rosca externa M8.
Sistemas com unidade de avaliação compatível com elemento Pt100 conforme DIN EN 60751, classe A, e corrente de operação de até 10 mA.
Instalações cujas condições estejam dentro da faixa de medição indicada e que aceitem cabo de silicone de 2 m.

⚠ Considere outro se precisa de:

Não selecionar para medição por imersão ou contato com fluidos como aplicação presumida: a ficha identifica o produto como sensor de contato para corpos sólidos.
Não especificar para temperaturas acima de 115 °C sem confirmar a condição aplicável e a documentação do fabricante; o anúncio prioritário informa essa faixa.
Não ligar diretamente a entradas que não sejam compatíveis com Pt100 ou que excedam a corrente de operação máxima indicada.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de contato de temperatura em corpos sólidos, com fixação por sonda de rosca externa M8.
Possibilidade de uso em conjuntos de máquina que disponham de entrada de avaliação para Pt100 classe A; validar a entrada, corrente máxima e condições de montagem antes da integração.
A ficha informa faixa prioritária de -20 a 115 °C. Para ambientes classificados, considerar as marcações ATEX cadastradas e confirmar no datasheet as condições e restrições específicas da instalação.
O tempo de resposta de 8 / 20 s é informado para água a 70 °C e velocidade de 0,04 m/s; não usar esse valor como garantia de resposta em corpos sólidos ou outras condições.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura ifm TS285A com elemento Pt100, cabo de silicone de 2 m e sonda de rosca externa M8, verifique estes pontos:

Escolha o TS285A quando

A instalação exigir medição de contato em corpo sólido, elemento Pt100 classe A, fixação por rosca externa M8, cabo de silicone de 2 m e operação dentro da faixa prioritária de -20 a 115 °C.

Verifique a unidade de avaliação antes da compra

Confirme que a entrada aceita Pt100 e respeita a corrente de operação máxima de 10 mA. O sensor não é apresentado como transmissor com saída analógica ou digital.

Considere outra configuração quando

A conexão mecânica necessária não for rosca externa M8, o comprimento ou material do cabo não atender à instalação, ou a temperatura requerida estiver fora da faixa anunciada. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Modelo	TS285A	Referência do produto informada no anúncio.
Marca	ifm	Fabricante indicado no anúncio.
Tipo de produto	Sensor de temperatura com cabo e sonda de rosca	Classificação do produto.
GTIN	4021179281713	Identificador comercial informado na ficha.
Quantidade por embalagem	1 peça	Composição de fornecimento indicada nos dados do produto.
Composição do kit	1 x Pt100; cabo de silicone de 2 m; sonda de rosca externa M8	Itens informados como composição do conjunto.
Peso	111,05 g	Massa cadastrada para o produto.

Área de aplicação e montagem
Tipo de medição	Medição de contato em corpos sólidos	Aplicação de montagem explicitamente indicada na ficha.
Conexão de processo	Rosca externa M8	Interface mecânica da sonda.
Formato do invólucro	Cilíndrico	Formato informado nos dados do produto.

Elemento de medição e faixa
Elemento de medição	1 x Pt100	Elemento resistivo para conexão a unidade de avaliação.
Norma e classe	DIN EN 60751, classe A	Referência e classe informadas para o Pt100.
Corrente de operação máxima	10 mA	Limite indicado na descrição técnica.
Faixa de medição prioritária do anúncio	-20 a 115 °C; -4 a 239 °F	Faixa informada nos dados prioritários do anúncio.
Faixa não ATEX cadastrada em fonte secundária	-20 a 150 °C; -4 a 302 °F	Informação secundária; confirmar no datasheet oficial a condição de aplicação. Não substitui a faixa prioritária do anúncio.

Precisão e desvios
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão cadastrada; t representa a temperatura na expressão conforme documentação técnica.

Tempos de resposta
Tempo dinâmico t05 / t09	8 / 20 s	Condição informada: água a 70 °C e velocidade de 0,04 m/s; não generalizar para outras condições de instalação.

Dados elétricos e conexão
Conexão elétrica	Cabo de silicone, 2 m, 4 x 0,34 mm²	Configuração do cabo informada na ficha.
Cores dos fios informadas	RD = vermelho; WH = branco	A ficha identifica essas cores; consultar o datasheet para o esquema completo de ligação.
Tensão DC máxima	< 6 V	Limite elétrico cadastrado; observar a documentação do fabricante na integração.
Resistência de isolamento	2500 V	Informada entre o invólucro do sensor e a estrutura interna do sensor.

Materiais e construção
Material do corpo	Aço inoxidável 1.4404 (316L)	Material construtivo informado nos dados do produto.
Material do cabo	Silicone	Material indicado para o cabo de ligação.

Condições ambientais e proteção
Grau de proteção	IP 67	Classificação de proteção informada; observar as condições de instalação e conexão especificadas pelo fabricante.
Categoria de isolamento	III	Classificação cadastrada nos dados técnicos.
Certificação ATEX para poeira	II 3D Ex tc IIIC T135°C Dc X	Marcação cadastrada; verificar condições e restrições aplicáveis no datasheet oficial.
Certificação ATEX para gás	II 3G Ex ec IIC T4 Gc X	Marcação cadastrada; verificar condições e restrições aplicáveis no datasheet oficial.

COMPATIBILIDADE

Comunicação

• Elemento resistivo Pt100; não há protocolo de comunicação indicado na ficha.

• Compatível com unidade de avaliação cuja entrada seja apropriada para Pt100 conforme DIN EN 60751, classe A, respeitando corrente de operação máxima de 10 mA.

Conexões

Elétrica Cabo de silicone de 2 m, especificação 4 x 0,34 mm². A ficha informa fios RD = vermelho e WH = branco. Confirmar no datasheet oficial a identificação completa dos condutores e o esquema de ligação antes de conectar. Tensão DC máxima informada: < 6 V.

Processo Sonda com rosca externa M8. A conexão mecânica é distinta da conexão elétrica por cabo; verificar compatibilidade da rosca e do ponto de montagem na aplicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de avaliação para Pt100 conforme DIN EN 60751, classe A, corrente de operação até 10 mA	✓	O elemento informado é 1 x Pt100, classe A, e a corrente de operação máxima é 10 mA.
Montagem por rosca externa M8 em corpo sólido para medição de contato	✓	A ficha especifica rosca externa M8 e montagem como sensor de contato para corpos sólidos.
Entrada de temperatura que aceita somente termopar ou sinal digital de protocolo	✗	O elemento especificado é Pt100 resistivo e não há saída digital ou protocolo de comunicação informado.
Aplicação que exige operação acima de 115 °C conforme os dados prioritários do anúncio	✗	A faixa de medição prioritária informada para o anúncio termina em 115 °C. Há um dado secundário de faixa não ATEX até 150 °C, que não substitui a especificação prioritária; confirmar o datasheet e as condições aplicáveis com o fabricante.

INSTALAÇÃO

Como instalar o Sensor de temperatura ifm TS285A com elemento Pt100, cabo de silicone de 2 m e sonda de rosca externa M8

Confirme que o ponto de medição é um corpo sólido e que a montagem prevista aceita rosca externa M8.
Verifique a faixa de temperatura requerida em relação à faixa prioritária anunciada de -20 a 115 °C.
Confirme que a unidade de avaliação aceita Pt100 conforme DIN EN 60751, classe A, e corrente de operação máxima de 10 mA.
Consulte o desenho dimensional e verifique a compatibilidade mecânica da rosca e do espaço de montagem antes da instalação.
Instale a sonda no ponto de medição sem forçar ou danificar a rosca; a ficha não especifica torque de aperto.
Conecte o cabo conforme o esquema do datasheet, conferindo os condutores; a ficha identifica RD como vermelho e WH como branco, mas não informa aqui o pinout completo.

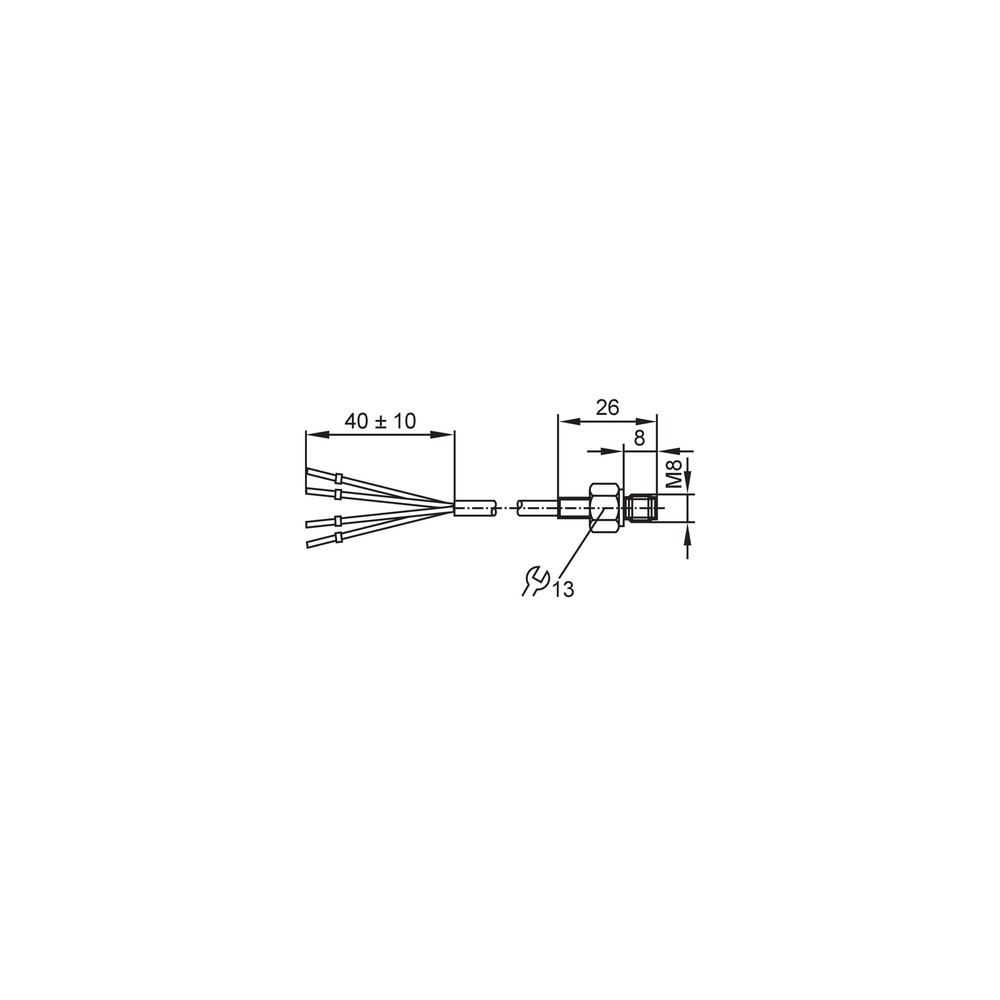

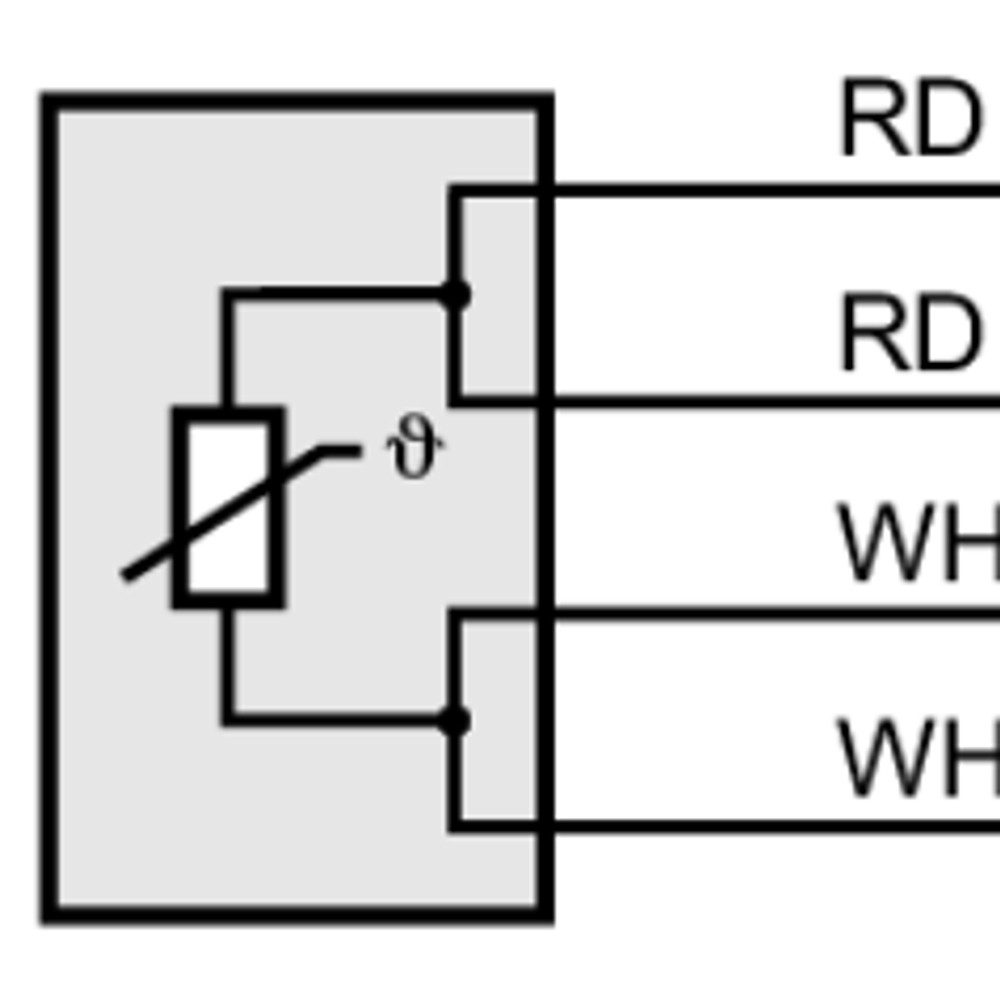

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Cabo de silicone de 2 m
Sonda de rosca externa M8

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Possível incompatibilidade da entrada com Pt100, ligação incorreta ou circuito aberto no cabo/sensor.	Confirme que a entrada está configurada para Pt100 e consulte o esquema do datasheet; inspecione continuidade e conexões antes de substituir o sensor.
Leitura instável ou discrepante em relação ao processo.	Possível contato térmico insuficiente entre a sonda e o corpo sólido, conexão elétrica deficiente ou avaliação inadequada do Pt100.	Verifique a fixação mecânica M8, o contato no ponto de medição, as conexões e a configuração da unidade de avaliação para Pt100.
Leitura saturada ou comportamento fora da faixa esperada.	A temperatura do processo pode exceder a faixa prioritária de -20 a 115 °C ou a unidade de avaliação pode estar configurada para outro tipo de sensor.	Compare a temperatura requerida com a faixa do anúncio e confirme o tipo de entrada e a escala configurados na unidade de avaliação.
Falha intermitente quando o cabo é movimentado.	Possível dano ou conexão intermitente no cabo de silicone ou em seus terminais.	Inspecione visualmente o cabo e os terminais e verifique a continuidade durante uma inspeção controlada; consulte o datasheet para identificação dos condutores.

DOCUMENTAÇÃO TÉCNICA

Datasheet TS285A em português (Datasheet) Desenho em escala TS285A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TS285A e para que tipo de medição serve?

É um sensor de temperatura com elemento Pt100, destinado à medição de contato em corpos sólidos. Conecta-se a uma unidade de avaliação compatível com Pt100.

O que acompanha o sensor?

A composição informada inclui 1 elemento Pt100, cabo de silicone de 2 m e sonda com rosca externa M8. A quantidade por embalagem é uma peça.

A rosca M8 garante compatibilidade com qualquer entrada de temperatura?

Não. M8 define a conexão mecânica da sonda; eletricamente, a unidade de avaliação precisa aceitar Pt100 conforme DIN EN 60751, classe A, e respeitar a corrente máxima de 10 mA.

Posso usar o TS285A em uma entrada exclusiva para termopar?

Não conforme os dados do produto: o elemento informado é Pt100 resistivo. Confirme o tipo de entrada da unidade de avaliação antes de conectar.

Serve para medir temperatura de líquidos por imersão?

A ficha descreve o TS285A como sensor de contato para corpos sólidos, não como sensor de imersão. Para essa aplicação, confirme a adequação com o fabricante e consulte o datasheet.

Posso usar o sensor acima de 115 °C?

A faixa prioritária do anúncio é de -20 a 115 °C, portanto não se deve assumir operação acima desse limite. Existe uma faixa não ATEX de até 150 °C em dados secundários; confirme no datasheet oficial se ela se aplica à configuração e às condições pretendidas.

A unidade de avaliação mostra circuito aberto; devo trocar o sensor?

Não necessariamente. Primeiro confirme a configuração para Pt100, o esquema de ligação e a continuidade do cabo e das conexões; substitua somente após verificar essas causas.

A leitura oscila: o que devo verificar antes de comprar outro sensor?

Verifique a fixação e o contato térmico da sonda com o corpo sólido, as conexões elétricas e a configuração da entrada para Pt100. Uma ligação intermitente pode produzir leitura instável.

É melhor comprar o conjunto ou apenas o sensor?

O anúncio descreve o conjunto com Pt100, cabo de silicone de 2 m e sonda M8, em embalagem de uma peça. A ficha não identifica versões avulsas; confirme com o fornecedor se uma peça de reposição separada está disponível.

Como faço a ligação elétrica e quais cuidados devo ter na instalação?

Use o esquema do datasheet e confirme a identificação dos condutores antes de conectar; os dados disponíveis identificam RD como vermelho e WH como branco, mas não trazem o pinout completo. Verifique também a rosca M8 e não aplique torque não especificado na documentação.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura utilizado com uma unidade de avaliação apropriada. (Ref.: 1 x Pt100; DIN EN 60751, classe A.)

DIN EN 60751

Norma citada para o elemento Pt100 e sua classe de precisão. (Ref.: DIN EN 60751, classe A.)

Classe A

Classe indicada para o elemento Pt100 conforme a norma de referência do produto. (Ref.: DIN EN 60751, classe A.)

Rosca externa M8

Conexão mecânica da sonda para montagem no ponto de medição. (Ref.: conexão de processo M8.)

IP 67

Grau de proteção informado para o produto; deve ser aplicado conforme as condições de instalação do fabricante. (Ref.: grau de proteção IP 67.)

Ligações relacionadas com "TS285A IFM - Sensor de Temperatura ifm Medição de contato Pt100 Cabo 2m M8"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "TS285A IFM - Sensor de Temperatura ifm Medição de contato Pt100 Cabo 2m M8"

Para avaliar, preencha:

Ligações relacionadas com
