- Referência do fabricante: TS2789
- EAN: 4021179262668
- NCM do produto: 85332190
Destaques do Produto
Elemento de Medição...mais
Saiba mais sobre: "TS2789 IFM - Sensor de Temperatura Pt100 IFM Monitoramento de temperatura Cabo 2m Rosca M5"
Destaques do Produto
Elemento de Medição
Pt100
Rosca
M5
Comprimento do Cabo
2 metros
Material
Aço Inox 316L
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

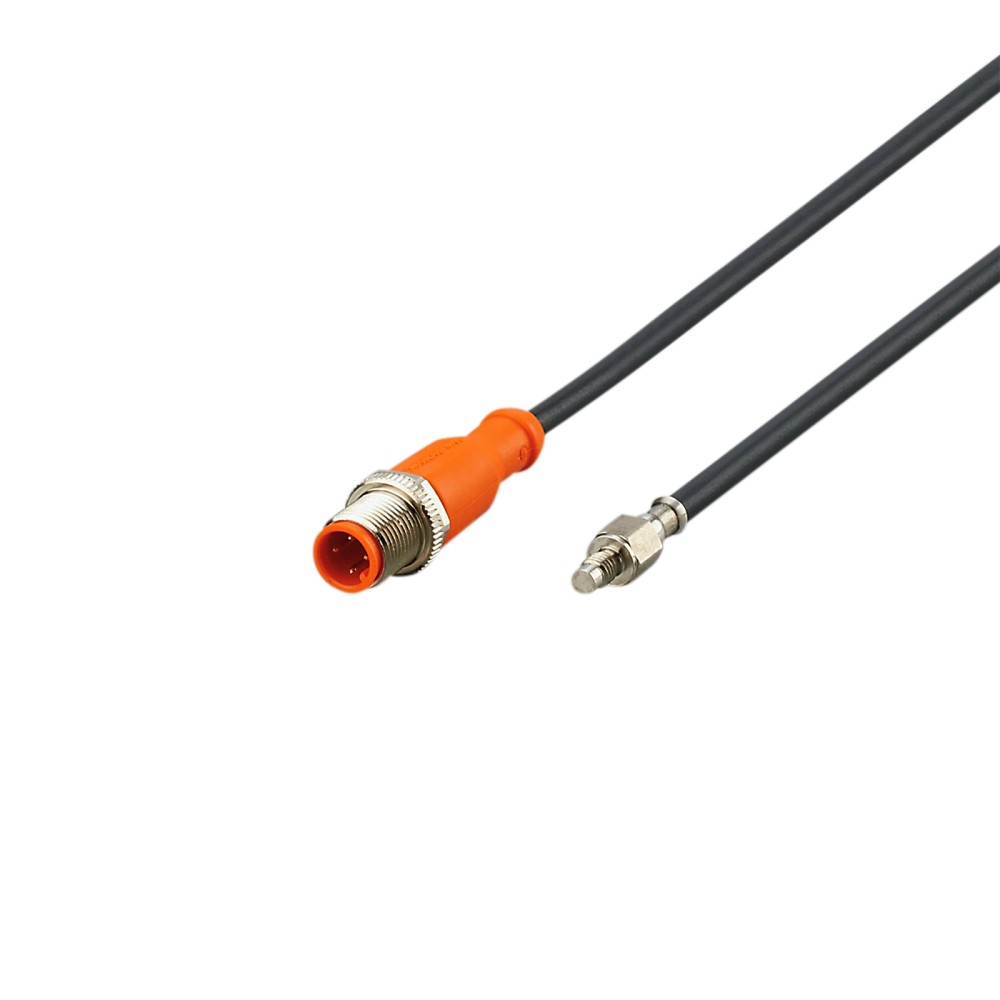

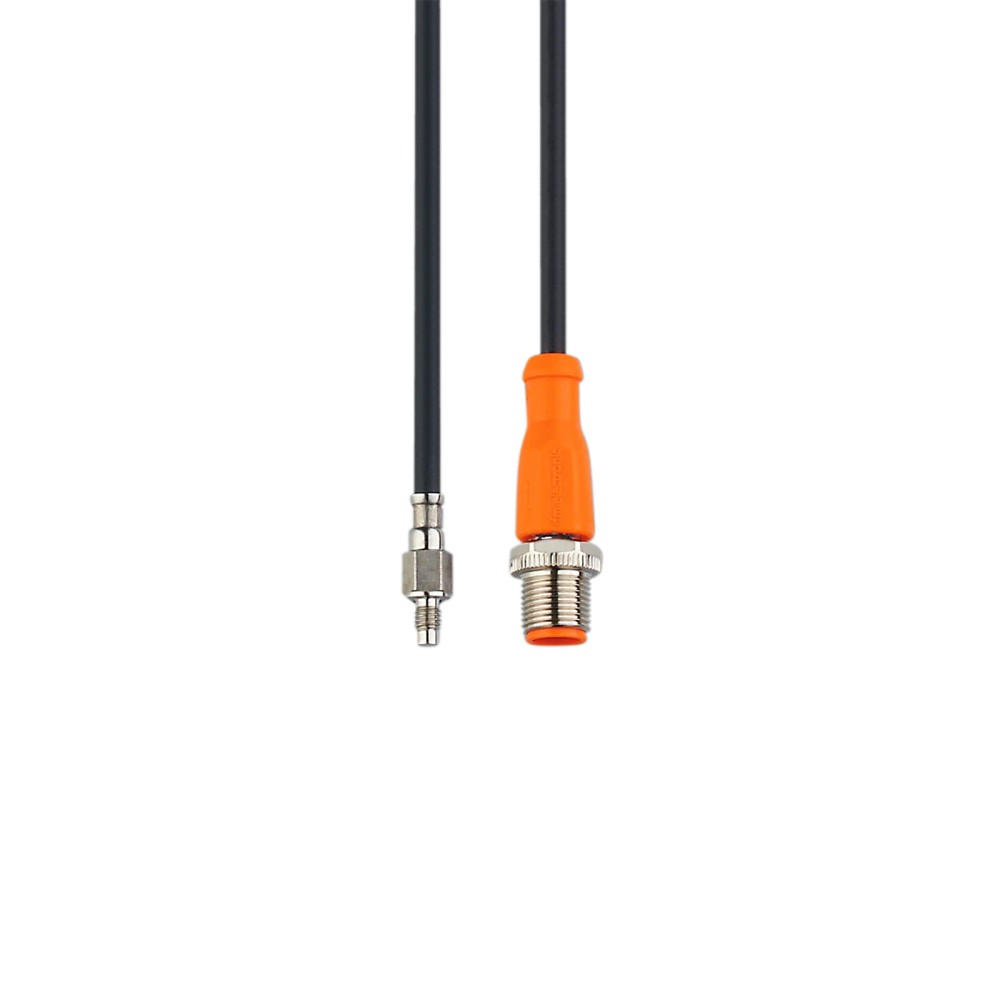

Sobre o Sensor de Temperatura Pt100 IFM TS2789 com Cabo 2m e Rosca M5
O sensor de temperatura TS2789 da IFM é um dispositivo robusto com elemento Pt100 (classe A) projetado para medição precisa em superfícies sólidas. Com rosca M5 e construção em aço inoxidável 1.4404, oferece alta confiabilidade em automação industrial. Inclui cabo integrado de 2 metros em PUR e conexão M12 com contatos dourados para garantir excelente integridade de sinal.
PRINCIPAIS ESPECIFICAÇÕES
| Fabricante | IFM |
| Elemento Sensor | Pt100 |
| Faixa de Medição | -40 a 90 °C |
| Tipo de Rosca | M5 |
| Cabo | 2 metros (PUR) |
| Conexão | M12 |
| Material | Aço Inoxidável 1.4404 |
| Proteção | IP67 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de temperatura de superfícies sólidas em máquinas.
- Sistemas de automação industrial compatíveis com entrada Pt100.
- Aplicações que exigem alta resistência à corrosão (aço 1.4404).
⚠ Considere outro se precisa de:
- Locais com temperatura operacional superior a 90 °C.
- Ambientes com vibrações mecânicas que excedam 10 g (10...2000 Hz).
- Aplicações que exijam roscas de conexão diferentes de M5.
APLICAÇÕES E USO
- Monitoramento de temperatura em carcaças de motores e componentes metálicos.
- Aplicações onde o espaço é restrito devido ao tamanho da rosca M5.
- Sistemas que exigem alta precisão de medição conforme DIN EN 60751.
COMO ESCOLHER
Antes de comprar o Sensor de Temperatura Pt100 IFM TS2789 com Cabo 2m e Rosca M5, verifique estes pontos:
Quando escolher o TS2789
Ideal para monitoramento de sólidos com necessidade de alta precisão (Classe A) e montagem direta via rosca M5 em ambientes industriais padrão.
Quando buscar outra opção
Evite este modelo se sua aplicação exigir faixas de temperatura acima de 90 °C, conexões de processo de maior diâmetro ou se o ambiente for altamente corrosivo para aço inoxidável 1.4404.

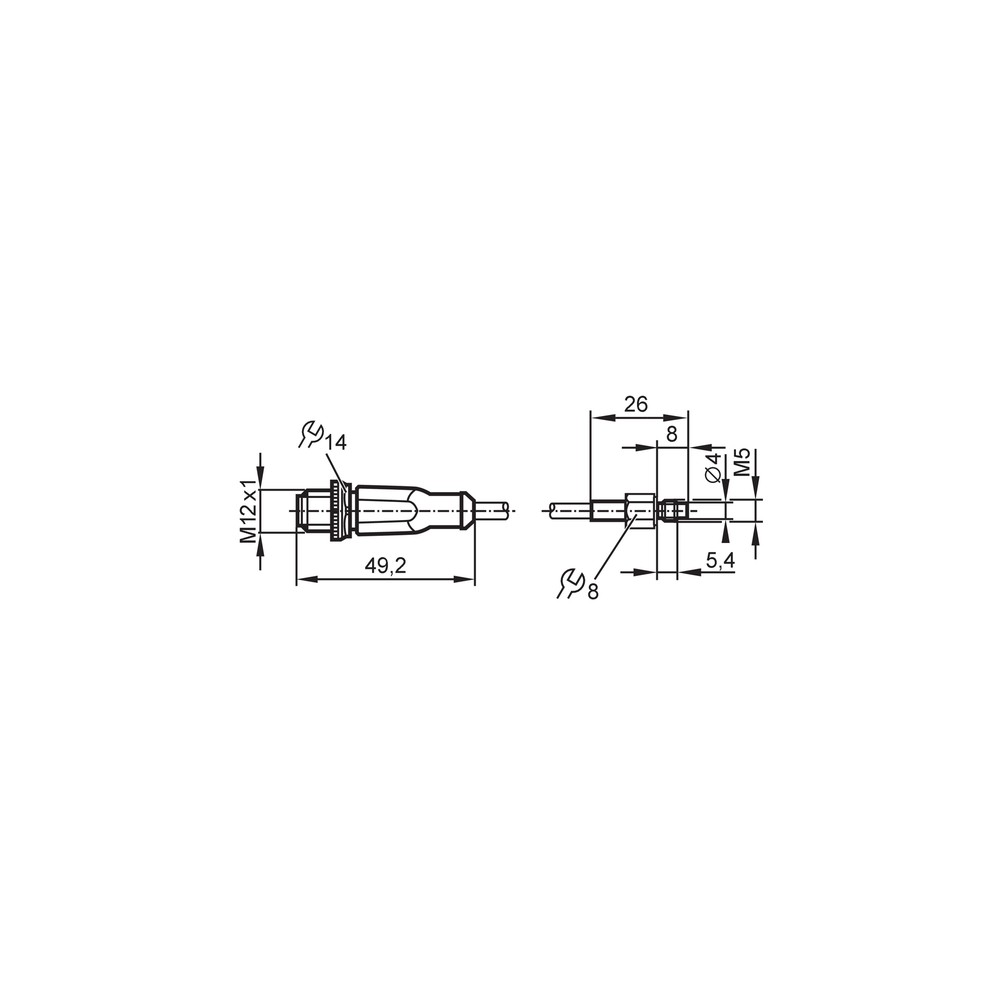

ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Elemento de medição | 1 x Pt 100 | Padrão DIN EN 60751, classe A |
| Alcance de medição | -40...90 °C | Limite de operação de temperatura |
| Dados mecânicos | ||
|---|---|---|
| Conexão de processo | Rosca M5 externa | Fixação mecânica |
| Materiais | Aço inoxidável 1.4404 (316L) | Resistência a corrosão |
| Torque de aperto | 1,5 Nm | Máximo permitido |
| Dados elétricos | ||
|---|---|---|
| Conexão elétrica | M12 | 4 polos, contatos dourados |
| Cabo | 2 metros, PUR | Material de alta resistência |
| Classe de proteção | III | Isolamento elétrico |
COMPATIBILIDADE
Comunicação
• Analógico (Pt100 padrão)
Conexões
Elétrica
1 x M12; codificação A; 4 contatos dourados
Processo
M5 Rosca externa
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de superfícies metálicas | ✓ | O sensor é projetado para contato direto com sólidos, garantindo rápida transferência térmica. |
| Aplicações em temperaturas de 150 °C | ✗ | Excede a faixa de medição máxima permitida de 90 °C. |
| Conexão com entradas Pt100 standard | ✓ | Compatível com a norma DIN EN 60751. |
INSTALAÇÃO
Como instalar o Sensor de Temperatura Pt100 IFM TS2789 com Cabo 2m e Rosca M5
- Verifique se a superfície de montagem está limpa e nivelada.
- Posicione a rosca M5 da sonda no ponto de fixação designado.
- Rosqueie manualmente até o encosto da base.
- Utilize uma ferramenta adequada para aplicar o torque máximo de 1,5 Nm.
- Conecte o cabo M12 ao controlador garantindo o travamento do conector.
- Realize o teste de sinal no CLP para verificar a leitura da temperatura.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Leitura oscilante no CLP/Controlador. | Conexão M12 frouxa ou oxidada. | Verificar aperto do conector e limpeza dos contatos dourados. |
| Dano na rosca M5 ou falha mecânica da sonda. | Torque excessivo na instalação. | Inspecionar integridade da rosca e respeitar o limite de 1,5 Nm. |
| Curto-circuito ou erro de leitura. | Cabo danificado por produtos químicos. | Verificar integridade da capa de poliuretano (PUR). |
| Desconexão do sensor ou falha prematura. | Excesso de vibração no ponto de fixação. | Validar se a vibração local está dentro de 10g (10-2000Hz). |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor TS2789 e qual sua função principal?
O TS2789 é um sensor de temperatura Pt100 com sonda de rosca M5 e cabo integrado de 2 metros, projetado para monitoramento preciso de temperatura em corpos sólidos.
O que acompanha o produto na embalagem?
O kit acompanha o sensor com elemento Pt100 conforme DIN EN 60751 classe A, cabo de 2 metros em PUR e conexão elétrica M12.
O produto pode ser utilizado em temperaturas superiores a 100 °C?
Este sensor não é indicado para medição de temperaturas fora da faixa de -40 a 90 °C, pois pode sofrer danos ou fornecer leituras imprecisas.
Em quais situações este sensor não é recomendado?
O sensor não deve ser aplicado em ambientes agressivos que exijam materiais superiores ao aço inoxidável 1.4404 ou em conexões que não sejam compatíveis com rosca M5.
Como diagnosticar falhas na leitura do sensor?
O sintoma pode ser uma leitura instável ou ausência de sinal. Verifique a continuidade dos fios do cabo e se o conector M12 está devidamente limpo e apertado.
O que verificar se o sensor apresentar medições incorretas?
Se o sensor apresenta desvio constante, verifique se a ponta da sonda está em contato térmico firme com a superfície e se o elemento Pt100 não sofreu choque mecânico acima de 50g.
Devo optar por este modelo integrado ou um sensor modular?
Este modelo é uma unidade integrada com sonda e cabo, otimizado para montagem rápida em roscas M5, enquanto sensores modulares permitem troca de pontas de prova separadamente.
Por que escolher este modelo em relação a termopares comuns?
Este sensor é focado em montagem de contato para sólidos, sendo uma escolha superior a termopares genéricos para aplicações industriais que exigem precisão classe A.
Quais os cuidados básicos na instalação do sensor?
A instalação deve ser feita rosqueando a sonda em um orifício M5 compatível, aplicando torque máximo de 1,5 Nm para evitar danos à rosca.
Como funciona a garantia e a procedência deste produto?
A IFM ELECTRONIC LTDA. realiza o faturamento direto, garantindo a procedência do componente original de fábrica.
GLOSSÁRIO TÉCNICO
Pt100
Elemento termométrico de resistência de platina com 100 ohms a 0 °C (Ref.: DIN EN 60751).
M5
Dimensão da rosca externa de fixação da sonda, utilizada para montagem mecânica (Ref.: Conexão de processo).
PUR
Poliuretano utilizado no revestimento do cabo, garantindo flexibilidade e resistência química (Ref.: Material do cabo).
Classe A
Classificação de precisão do sensor conforme norma DIN EN 60751, garantindo menor erro de medição (Ref.: Tolerância).
IP67
Grau de proteção que indica resistência a poeira e imersão temporária em água (Ref.: Proteção).
