Sensor de Temperatura IFM TS2759

Pré-visualizar: TS2759 IFM - Sensor de Temperatura IFM Medição de contato Pt100 Rosca M5 Cabo 2m

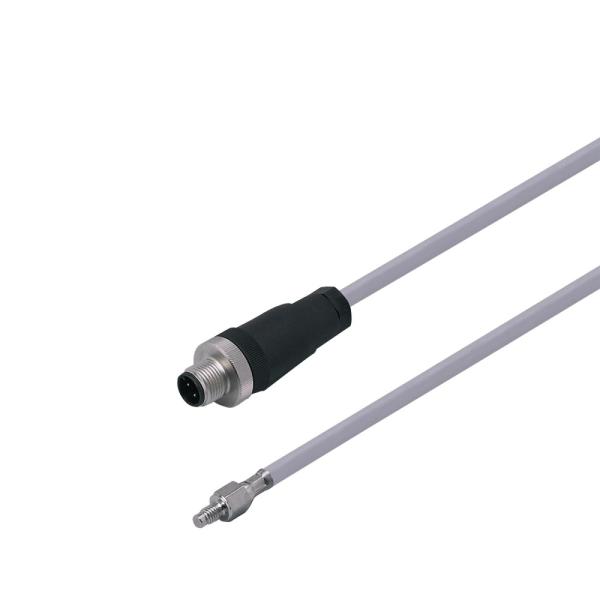

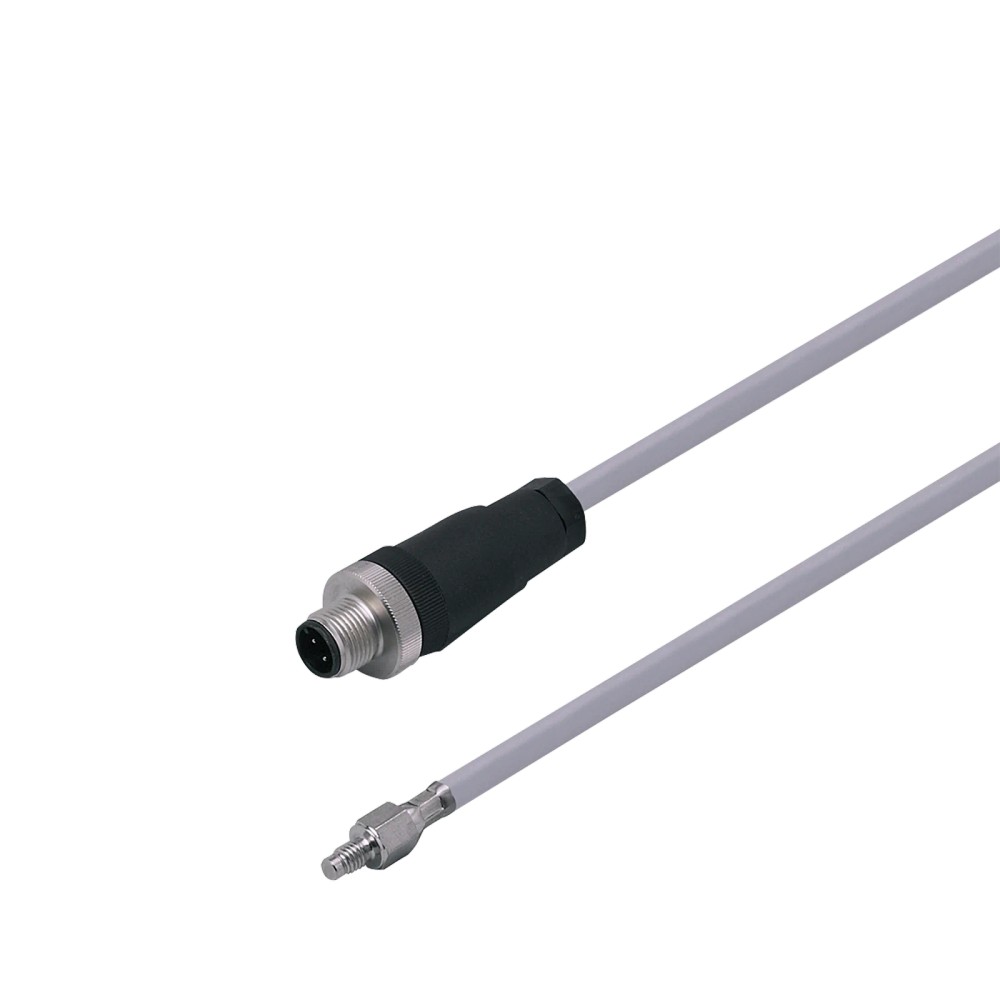

TS2759 IFM - Sensor de Temperatura IFM Medição de contato Pt100 Rosca M5 Cabo 2m

Imagem meramente ilustrativa

R$ 798,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2759
EAN: 4021179218962
NCM do produto: 85332190

Destaques do Produto Tecnologia de medição...mais

Fechar menu

Saiba mais sobre: "TS2759 IFM - Sensor de Temperatura IFM Medição de contato Pt100 Rosca M5 Cabo 2m"

Destaques do Produto

Tecnologia de medição

Pt100, classe A

Faixa

-30 a 180 °C

Fixação

Rosca externa M5

Conexão elétrica

M12, codificação A, 4 contatos

Cabo

2 m, silicone

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS2759 IFM — Sensor de temperatura Pt100 com sonda de rosca externa M5 e cabo de silicone de 2 m

O IFM TS2759 é um sensor de temperatura de contato para medição em corpos sólidos e conexão a unidades de avaliação. Possui elemento 1 x Pt100 conforme DIN EN 60751, classe A, com faixa de medição de -30 a 180 °C. A sonda tem rosca externa M5 e diâmetro de 4 mm; a conexão elétrica é M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TS2759
Elemento de medição	1 x Pt100, DIN EN 60751, classe A
Faixa de medição	-30 a 180 °C; -22 a 356 °F
Tipo de montagem	Sensor de contato para corpos sólidos; modelo parafusado
Conexão de processo	Rosca externa M5
Diâmetro da sonda	4 mm
Conexão elétrica	M12, codificação A, 4 contatos
Cabo	2 m, silicone
Grau de proteção	IP 67
Precisão	± (0,15 K + 0,002 x \|t\|)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de contato da temperatura em corpos sólidos, com fixação por rosca externa M5.
Aplicações cuja faixa de processo esteja entre -30 e 180 °C e que utilizem um elemento Pt100 conforme DIN EN 60751, classe A.
Instalações com unidade de avaliação compatível com o sensor Pt100 e conexão elétrica M12 de 4 contatos; confirme a atribuição dos pinos no datasheet.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de processo abaixo de -30 °C ou acima de 180 °C.
Não tratar como sensor de imersão em líquidos: a aplicação indicada na ficha é medição de contato em corpos sólidos.
Não conectar diretamente a uma entrada que não aceite Pt100 ou sem confirmar compatibilidade elétrica e pinagem.

APLICAÇÕES E USO

Aplicação declarada: medição de contato da temperatura em corpos sólidos, com sensor parafusado por rosca externa M5.
Pode ser considerado para monitoramento de temperatura de uma superfície sólida quando o processo estiver dentro da faixa de -30 a 180 °C e a unidade de avaliação aceitar Pt100; essa aplicação depende da adequação da montagem e da avaliação térmica do sistema.
A ficha não identifica fluidos, processos específicos ou condições de imersão; não presumir uso como sonda de imersão.

COMO ESCOLHER

Antes de comprar o TS2759 IFM — Sensor de temperatura Pt100 com sonda de rosca externa M5 e cabo de silicone de 2 m, verifique estes pontos:

Escolha o TS2759 quando

A medição for por contato em um corpo sólido, o ponto de fixação aceitar rosca externa M5 e a faixa necessária estiver dentro de -30 a 180 °C. Confirme também a entrada Pt100 da unidade de avaliação e a compatibilidade da conexão M12 de 4 contatos.

Procure outra configuração quando

A temperatura prevista exceder a faixa informada, a montagem exigir uma conexão diferente de M5 ou a aplicação exigir uma sonda de imersão. A ficha não especifica versões alternativas; compare os requisitos com o datasheet e a seleção do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Marca indicada nos dados do produto.
Modelo / SKU	TS2759	Identificação do sensor.
Part number	TS2759	Código de peça indicado no anúncio.
GTIN	4021179218962	Identificador comercial do produto.
Tipo de produto	Sensor de temperatura com cabo e sonda de rosca	Descrição do produto no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Área de aplicação
Montagem	Sensor de contato para corpos sólidos	Aplicação declarada no catálogo.
Modelo de montagem	Sensor parafusado	Configuração indicada para a instalação.
Unidade de avaliação	Conexão a unidades de avaliação	Descrição técnica do sensor; a unidade deve aceitar o elemento Pt100.

Elemento de medição
Elemento	1 x Pt100	Elemento resistivo de temperatura.
Norma e classe	DIN EN 60751, classe A	Referência declarada para o elemento Pt100.

Faixa de medição
Faixa de medição	-30 a 180 °C; -22 a 356 °F	Limites de medição especificados pelo fabricante.

Precisão / desvios
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão indicada na ficha; t representa a temperatura conforme a convenção do fabricante.

Tempos de reação
Tempo dinâmico de resposta T05 / T09	3 / 8 s	Valores declarados de acordo com DIN EN 60751.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e quantidade de contatos; conferir a pinagem no datasheet.
Cabo	2 m, silicone	Comprimento e material informados para o cabo fornecido.
Classe de proteção elétrica	III	Classe de proteção declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção especificado para o produto; observar as condições de instalação e conexão do fabricante.

Dados mecânicos
Conexão de processo	Rosca externa M5	Interface mecânica para montagem.
Diâmetro da sonda	4 mm	Dimensão informada para a sonda.
Material	1.4404 (aço inoxidável / 316L)	Material especificado nos dados do produto.
Invólucro	Cilíndrico	Formato do invólucro indicado na ficha.
Torque máximo de aperto	1,5 Nm	Limite de aperto especificado para a instalação.
Peso	102,8 g	Valor informado no catálogo.

Vida útil calculada
MTTF	10.378 anos	Valor declarado no catálogo; não representa garantia de vida útil em uma instalação específica.

COMPATIBILIDADE

Comunicação

• Elemento resistivo Pt100; o sensor é destinado à conexão a unidades de avaliação.

• Não há protocolo digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Elemento de medição 1 x Pt100 conforme DIN EN 60751, classe A. Confirmar a pinagem e a entrada da unidade de avaliação no datasheet antes da ligação.

Processo Rosca externa M5 para montagem de contato em corpos sólidos; diâmetro da sonda de 4 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada Pt100 e ligação compatível com M12 de 4 contatos	✓	O sensor possui elemento 1 x Pt100 e conexão elétrica M12, codificação A, com 4 contatos; a pinagem deve ser conferida no datasheet.
Fixação em corpo sólido com ponto de montagem de rosca externa M5	✓	A conexão de processo especificada é rosca externa M5 e a aplicação informada é medição de contato em corpos sólidos.
Medição de processo entre -30 e 180 °C	✓	A faixa de medição indicada para o produto é -30 a 180 °C.
Temperatura de processo fora de -30 a 180 °C	✗	A condição excede a faixa de medição especificada.
Aplicação que exige protocolo digital de comunicação	✗	A ficha especifica elemento Pt100, mas não informa protocolo digital.
Montagem que requer rosca diferente de M5	✗	A conexão de processo informada é rosca externa M5.

INSTALAÇÃO

Como instalar o TS2759 IFM — Sensor de temperatura Pt100 com sonda de rosca externa M5 e cabo de silicone de 2 m

Confirme que a unidade de avaliação aceita um elemento Pt100 conforme DIN EN 60751, classe A.
Verifique se o ponto de montagem no corpo sólido corresponde à rosca externa M5 e permite o assentamento da sonda.
Instale a sonda no ponto de medição sem exceder o torque máximo de aperto de 1,5 Nm.
Posicione o cabo de silicone de 2 m sem tracionar ou danificar o cabo ou o conector.
Conecte o M12 de codificação A à entrada compatível e confira a pinagem no datasheet antes de energizar a unidade de avaliação.
Após a montagem, valide a leitura com a unidade de avaliação e confirme que a temperatura do processo permanece entre -30 e 180 °C.

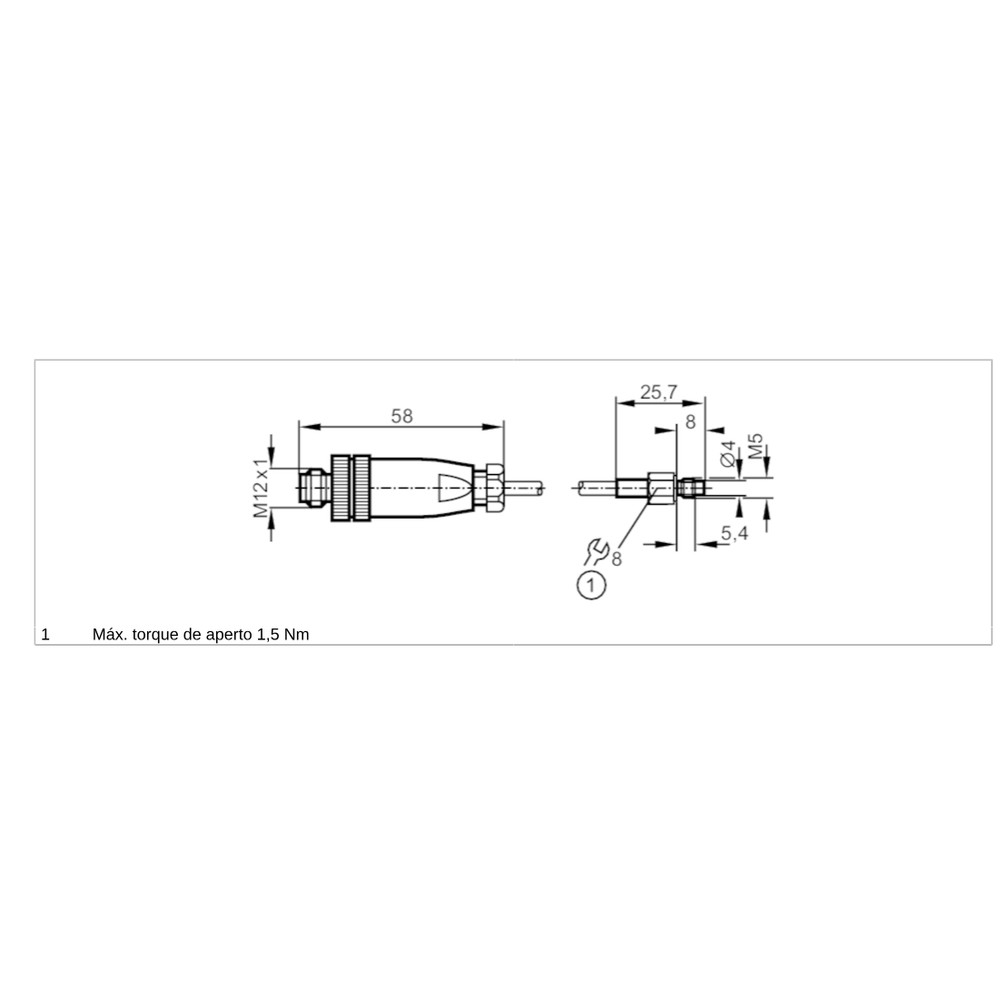

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Cabo de silicone de 2 m
Sonda com rosca externa M5
Conexão M12

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Possível incompatibilidade da entrada com Pt100, ligação elétrica incorreta ou conexão M12 mal encaixada.	Confirme que a entrada aceita Pt100, verifique o encaixe do M12 e compare a ligação com a pinagem do datasheet.
A leitura está fora da faixa esperada ou indica valor implausível.	Possível problema de ligação do elemento, configuração incorreta da entrada ou condição de medição fora da faixa especificada.	Confira a configuração Pt100 da unidade, inspecione a conexão e compare a temperatura do processo com a faixa de -30 a 180 °C.
A leitura varia durante a operação.	Contato mecânico instável entre a sonda e o corpo sólido ou fixação inadequada.	Verifique se a sonda está assentada no ponto de medição e se a montagem M5 está firme, respeitando o torque máximo de 1,5 Nm.
A medição demora mais do que o esperado para acompanhar a mudança térmica.	A resposta depende da transferência térmica entre o corpo e a sonda; montagem ou contato inadequados podem afetar a leitura.	Confira o contato da sonda com o corpo sólido e consulte os tempos T05/T09 declarados no datasheet, de 3/8 s conforme DIN EN 60751.

DOCUMENTAÇÃO TÉCNICA

Datasheet TS2759 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM TS2759 e para quem ele serve?

É um sensor de temperatura de contato com elemento Pt100, destinado à conexão a uma unidade de avaliação. Serve para medir a temperatura de corpos sólidos quando a montagem M5 e a faixa do sensor atendem à aplicação.

O TS2759 funciona com qualquer controlador ou entrada de temperatura?

Não necessariamente: a entrada deve aceitar Pt100 e a ligação precisa ser compatível com o conector M12 de 4 contatos. Confira a pinagem e os requisitos da unidade de avaliação no datasheet.

O que acompanha o TS2759?

A composição informada inclui o sensor com sonda de rosca externa M5, cabo de silicone de 2 m e conexão M12. A embalagem está indicada como uma peça.

Posso usar o TS2759 para medir temperaturas abaixo de -30 °C ou acima de 180 °C?

Não; esses valores ficam fora da faixa de medição especificada de -30 a 180 °C. Para outra faixa, selecione um sensor cujo datasheet cubra as temperaturas do processo.

Este modelo serve para medir a temperatura de um líquido por imersão?

A ficha descreve o TS2759 como sensor de contato para corpos sólidos, não como sonda de imersão. Não o selecione para imersão sem confirmação explícita do fabricante para essa condição.

O sensor está instalado, mas a unidade não mostra temperatura: o que verifico antes de trocar?

Confirme primeiro se a unidade aceita Pt100, se o conector M12 está corretamente encaixado e se a pinagem corresponde ao datasheet. Verifique também a configuração da entrada de temperatura.

A leitura oscila; isso significa que o sensor está danificado?

Não necessariamente; contato instável entre a sonda e o corpo sólido ou fixação inadequada também pode causar variação. Verifique o assentamento e a montagem antes de substituir o sensor.

É melhor comprar o TS2759 completo ou procurar cabo e sonda separadamente?

A ficha descreve o conjunto com sonda M5, cabo de silicone de 2 m e conexão M12, vendido como uma peça. Não há informação sobre a disponibilidade de componentes avulsos; confirme essa opção com o fabricante.

Quando devo escolher o TS2759 em vez de outro sensor de temperatura?

Escolha-o quando precisar de medição de contato em corpo sólido, elemento Pt100, fixação M5 e temperatura dentro de -30 a 180 °C. Se a montagem, a tecnologia de entrada ou a faixa necessária forem diferentes, compare as especificações com outro modelo.

Que cuidados devo ter ao instalar o sensor?

Use uma montagem compatível com a rosca externa M5, não exceda o torque máximo de 1,5 Nm e confira a pinagem do M12 no datasheet. Evite danificar ou tracionar o cabo durante a instalação.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura com resistência nominal de 100 Ω a 0 °C, conforme a designação Pt100.

DIN EN 60751, classe A

Norma e classe declaradas para o elemento Pt100 do sensor.

Designação da rosca externa usada na conexão de processo deste sensor.

IP 67

Grau de proteção declarado para o produto; a instalação deve respeitar as condições do fabricante.

T05 / T09

Parâmetros de tempo dinâmico de resposta informados para caracterizar a resposta térmica do sensor.
