Sensor de Temperatura IFM TS2659

Pré-visualizar: TS2659 IFM - Sensor de Temperatura IFM Contato para Corpos Sólidos Pt100 M6 Cabo 2m

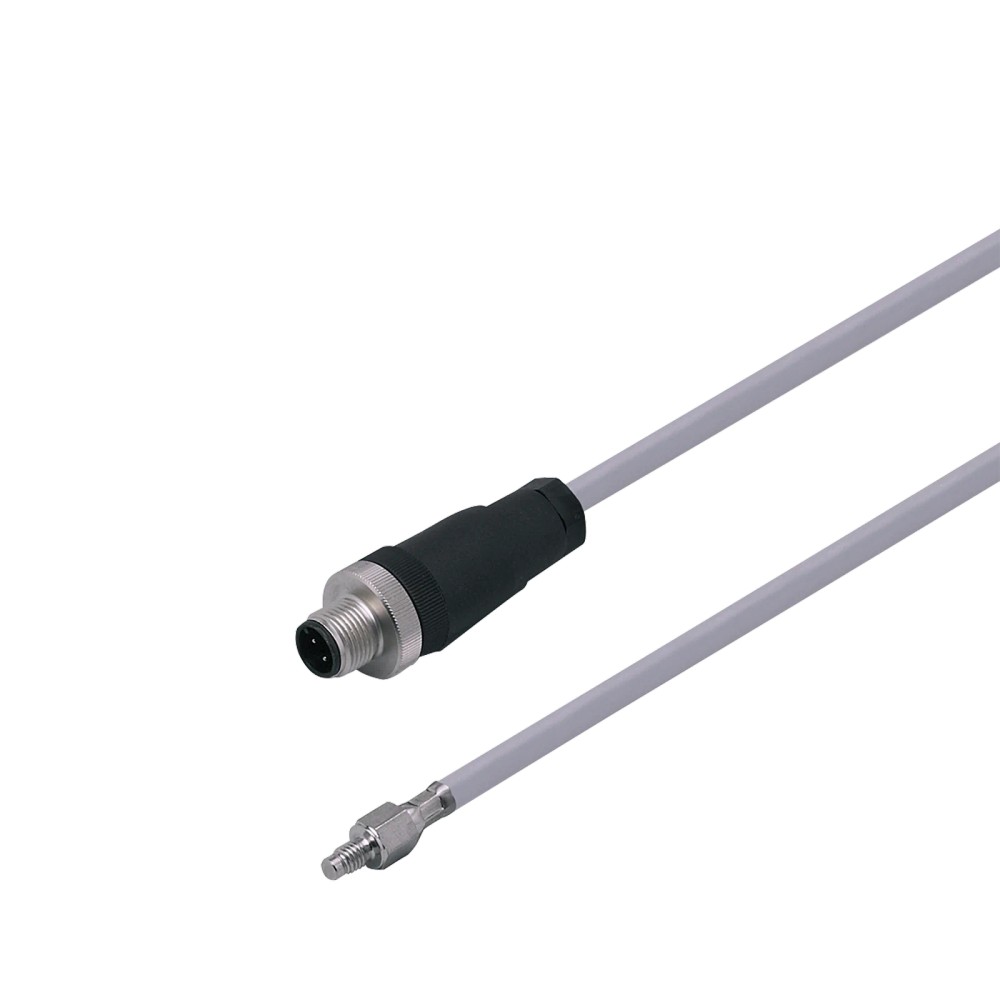

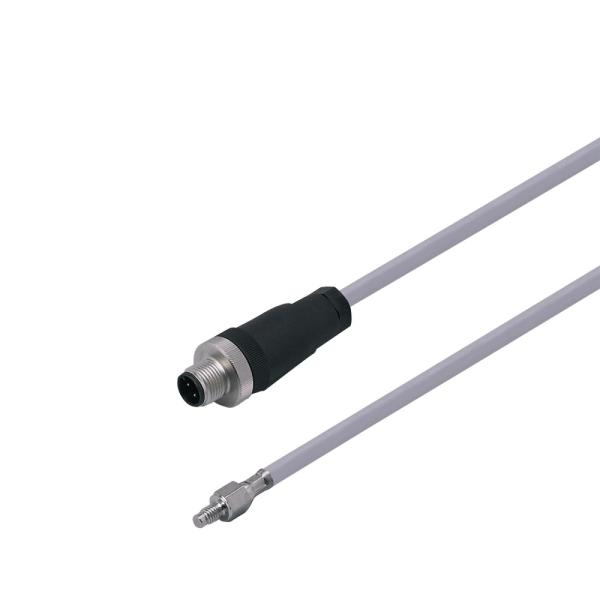

TS2659 IFM - Sensor de Temperatura IFM Contato para Corpos Sólidos Pt100 M6 Cabo 2m

Imagem meramente ilustrativa

R$ 976,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2659
EAN: 4021179218955
NCM do produto: 85332190

Destaques do Produto Faixa de medição -30...mais

Fechar menu

Saiba mais sobre: "TS2659 IFM - Sensor de Temperatura IFM Contato para Corpos Sólidos Pt100 M6 Cabo 2m"

Destaques do Produto

Faixa de medição

-30 a 180 °C

Elemento

Pt100, classe A conforme DIN EN 60751

Fixação

Rosca externa M6

Conexão elétrica

Cabo de silicone de 2 m e conector M12 A-coded com 4 contatos

Aplicação

Medição por contato em corpos sólidos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TS2659 Pt100 de contato para corpos sólidos, sonda com rosca externa M6 e cabo de silicone de 2 m

O TS2659 é um sensor de temperatura Pt100 com sonda de contato para medir a temperatura de corpos sólidos. A fixação é feita por rosca externa M6, e a conexão elétrica utiliza cabo de silicone de 2 m terminado em conector M12. Mede de -30 a 180 °C e o elemento Pt100 atende à DIN EN 60751, classe A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TS2659
Elemento de medição	1 x Pt100; DIN EN 60751, classe A
Faixa de medição	-30 a 180 °C (-22 a 356 °F)
Montagem	Sonda de contato para corpos sólidos; rosca externa M6
Diâmetro da sonda	4 mm
Cabo	2 m, silicone
Conector	1 x M12, codificação A, 4 contatos
Precisão	± (0,15 K + 0,002 × \|t\|) [K]
Grau de proteção	IP67
Material indicado para a sonda	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura por contato em corpos sólidos, com montagem compatível com rosca externa M6.
Aplicações cujo intervalo de medição requerido esteja entre -30 e 180 °C e que aceitem elemento Pt100 classe A.
Instalações que disponham de conexão compatível com o conector M12 A-coded de 4 contatos.

⚠ Considere outro se precisa de:

Não selecionar para medições que exijam temperaturas fora da faixa de -30 a 180 °C.
Não selecionar quando o ponto de instalação não aceitar rosca externa M6 ou quando a aplicação exigir outro método de montagem.
Não conectar diretamente a uma entrada cuja compatibilidade com Pt100 e com a configuração elétrica do sensor não esteja confirmada.

APLICAÇÕES E USO

Aplicação documentada: medição por contato em corpos sólidos, com sonda de rosca e elemento Pt100.
Possibilidade de uso: monitoramento de temperatura de uma superfície sólida quando o ponto de montagem aceitar a rosca M6 e a temperatura permanecer entre -30 e 180 °C; confirme as condições de contato e a entrada Pt100 no sistema instalado.
Limitação: a ficha não especifica uso por imersão em fluidos, faixa fora dos limites declarados nem compatibilidade com controladores específicos; consulte o datasheet e a documentação do equipamento receptor.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TS2659 Pt100 de contato para corpos sólidos, sonda com rosca externa M6 e cabo de silicone de 2 m, verifique estes pontos:

Escolha o TS2659 quando

A aplicação exigir medição de contato em corpo sólido, montagem por rosca externa M6, elemento Pt100 classe A e operação dentro da faixa de -30 a 180 °C.

Avalie outra configuração quando

A faixa de temperatura requerida ultrapassar os limites especificados, a montagem não for compatível com M6 ou o equipamento receptor não aceitar o sinal e a conexão do Pt100. Confirme a interface necessária no datasheet do equipamento receptor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de temperatura com cabo e sonda de rosca	Descrição do tipo de produto.
Modelo	TS2659	Código do produto IFM.
Designação do modelo	TS-PT100-SCREW-IN M6	Designação associada ao modelo no cadastro técnico.
Elemento de medição	1 x Pt100	Elemento indicado para medição de temperatura.
Montagem	Sensor de contato para corpos sólidos	Aplicação de montagem indicada na ficha.

Faixa de medição e desempenho
Alcance de medição	-30 a 180 °C; -22 a 356 °F	Limites de medição especificados.
Precisão	± (0,15 K + 0,002 × \|t\|) [K]	Expressão de precisão informada na ficha; t representa a temperatura conforme a especificação do fabricante.
Tempo dinâmico de resposta T05 / T09	3 / 8 s	Valores indicados de acordo com DIN EN 60751.

Normas e classificação
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa declarada para o Pt100.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Grau de proteção	IP67	Classificação IP declarada para o produto.

Dados elétricos e conexão
Conexão elétrica — cabo	2 m, silicone	Material e comprimento indicados para o cabo.
Conexão elétrica — conector	1 x M12; codificação A; 4 contatos	Tipo e configuração informados para o conector; a pinagem não está especificada nos dados fornecidos.

Dados mecânicos
Conexão de processo	Rosca externa M6	Tipo e dimensão da conexão de montagem.
Diâmetro da sonda	4 mm	Dimensão informada para a sonda.
Material indicado	Aço inoxidável 1.4404 (316L)	Material indicado nos dados técnicos do produto.
Invólucro	Cilíndrico	Formato informado para o invólucro.
Peso	110,7 g	Peso cadastrado para o produto.

Dados de confiabilidade e identificação comercial
MTTF	10.378 anos	Valor informado no cadastro técnico; consulte a documentação do fabricante para as condições de referência.
SKU / Part number	TS2659	Identificação comercial do produto.
GTIN	4021179218955	Código global de identificação do item.
Quantidade da embalagem	1 peça	Quantidade indicada no cadastro.
NCM	8533.21.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Elemento sensor Pt100; não há protocolo de comunicação digital especificado na ficha.

• A ficha não identifica CLP, controlador ou módulo receptor específico como compatível; confirme que a entrada aceita Pt100 e a ligação correspondente.

Conexões

Elétrica Cabo de silicone de 2 m com conector M12, codificação A, 4 contatos. A ficha não informa a pinagem; consulte o datasheet antes de ligar ao equipamento receptor. Compatibilidade elétrica depende da entrada para Pt100 do dispositivo conectado.

Processo Sonda com conexão de processo por rosca externa M6; montagem descrita como sensor de contato para corpos sólidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em corpo sólido com ponto de fixação roscado M6 e temperatura entre -30 e 180 °C	✓	Corresponde ao método de montagem e à faixa de medição especificados para o TS2659.
Entrada de controlador ou módulo explicitamente compatível com Pt100 e conexão elétrica correspondente	✓	O sensor utiliza elemento Pt100; a compatibilidade da ligação deve ser confirmada para o receptor específico.
Processo que exija medição fora de -30 a 180 °C	✗	A condição requerida está fora da faixa de medição especificada.
Ponto de instalação sem possibilidade de fixação por rosca externa M6	✗	A conexão de processo especificada é rosca externa M6.
Sistema que exija protocolo digital identificado para comunicação	✗	A ficha informa elemento Pt100 e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TS2659 Pt100 de contato para corpos sólidos, sonda com rosca externa M6 e cabo de silicone de 2 m

Confirme que a aplicação requer medição de contato em corpo sólido e que a temperatura prevista está entre -30 e 180 °C.
Verifique que o ponto de montagem aceita a rosca externa M6 e que a sonda de 4 mm pode ser instalada sem interferência.
Fixe a sonda ao ponto de medição utilizando a conexão M6; a ficha fornecida não especifica torque de aperto.
Disponha o cabo de silicone de 2 m sem tracionar o sensor nem danificar o cabo ou o conector.
Conecte o M12 A-coded de 4 contatos a uma entrada compatível com Pt100, após confirmar a pinagem no datasheet.
Após a montagem, confira a leitura no equipamento receptor e valide se o valor acompanha a temperatura do corpo medido.

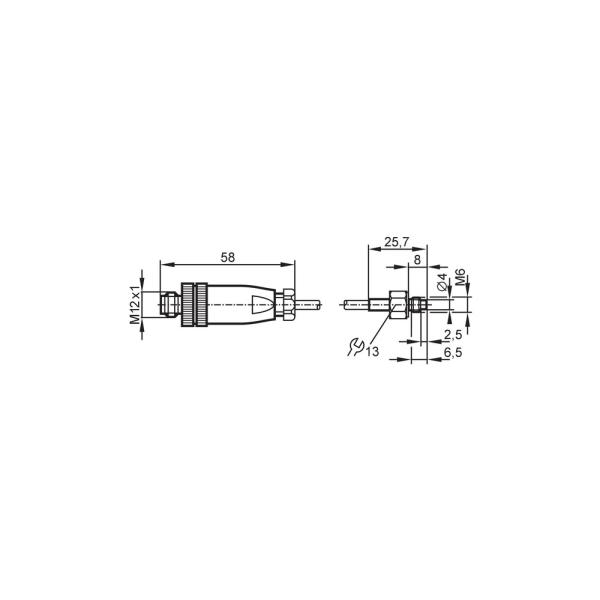

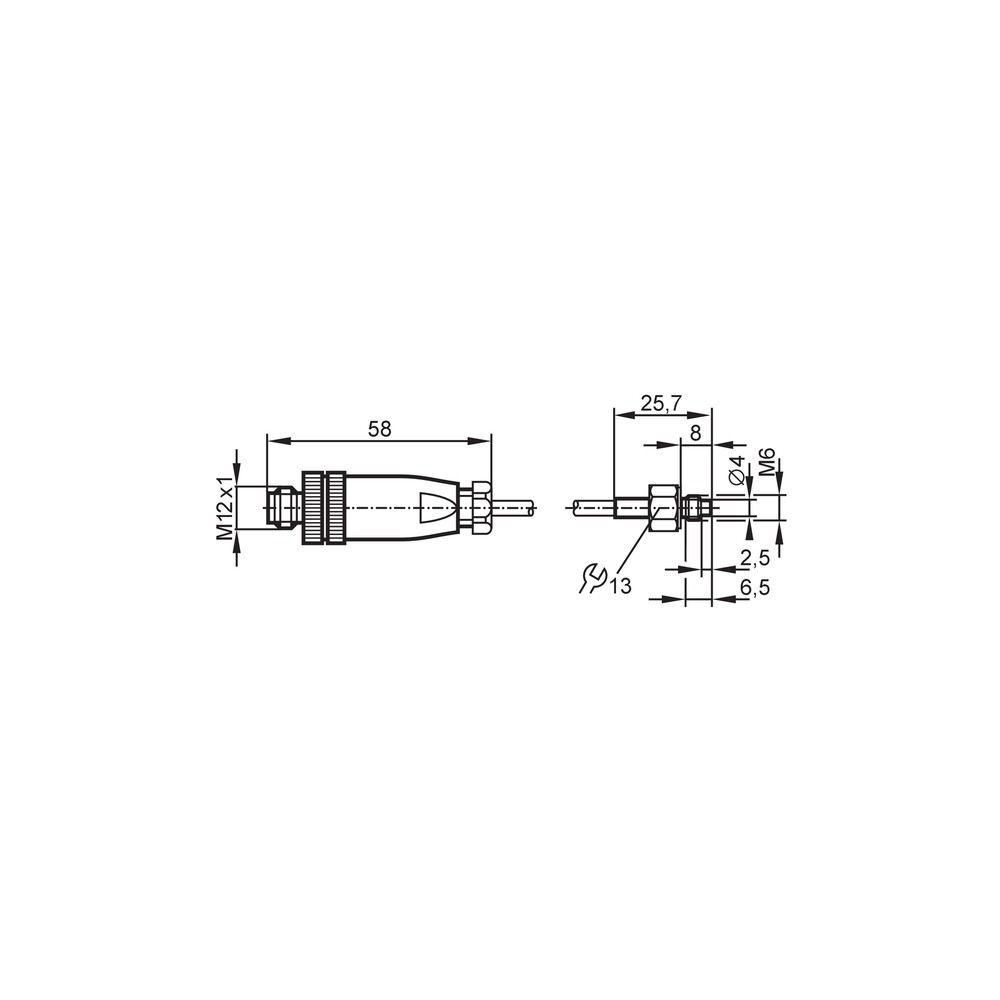

Desenho Dimensional

ACESSÓRIOS

Cabo de silicone de 2 m com conector M12, integrado ao conjunto.
Sonda de rosca externa M6.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura ausente ou indicação de falha na entrada.	Conector M12 desconectado, ligação incorreta ou entrada receptora não configurada para Pt100.	Confira o encaixe do conector, a pinagem no datasheet e se o canal receptor aceita Pt100.
Leitura instável ou diferente da temperatura esperada no corpo sólido.	Contato inadequado entre a sonda e o ponto de medição ou montagem mecânica que não mantém o posicionamento.	Inspecione a fixação M6, o contato da sonda com o corpo e a estabilidade do ponto de montagem.
Valor de temperatura fora do comportamento esperado.	Temperatura do processo fora da faixa especificada ou incompatibilidade entre o sensor e a configuração da entrada.	Compare a temperatura prevista com a faixa de -30 a 180 °C e confirme a configuração Pt100 do receptor.
Falha intermitente ao movimentar o cabo ou o conector.	Possível dano ou conexão incompleta no cabo, no conector ou na interface do receptor.	Inspecione visualmente o cabo e o M12, confira o encaixe e verifique a continuidade conforme os procedimentos de manutenção da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TS2659 em português (Datasheet) Desenho em escala do TS2659 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TS2659 e para que serve?

É um sensor de temperatura Pt100 com sonda de contato para corpos sólidos. Destina-se a medir temperaturas dentro da faixa especificada de -30 a 180 °C.

O que acompanha o sensor?

O conjunto inclui a sonda com rosca externa M6 e cabo de silicone de 2 m com conector M12. A ficha informa conector A-coded de 4 contatos.

Posso ligar o TS2659 a qualquer entrada M12?

Não necessariamente: M12 descreve o conector, mas não confirma compatibilidade elétrica. O receptor precisa aceitar Pt100, e a pinagem deve ser conferida no datasheet.

Este sensor serve para medir temperaturas acima de 180 °C?

Não para medições acima do limite especificado: a faixa declarada termina em 180 °C. Se o processo exceder esse valor, selecione um sensor cuja faixa cubra a condição de operação.

Ele é indicado para um ponto de montagem sem rosca M6?

A conexão de processo indicada é rosca externa M6. A ficha não documenta um adaptador ou outra forma de montagem para pontos sem essa rosca.

A leitura está ausente; o que devo verificar antes de substituir o sensor?

Verifique primeiro o encaixe do M12, a ligação conforme o datasheet e se a entrada está configurada para Pt100. A ficha não fornece a pinagem, portanto não presuma a correspondência dos contatos.

A leitura varia ou não acompanha a superfície; qual pode ser a causa?

Uma causa possível é contato ou fixação inadequados da sonda no corpo sólido. Inspecione a montagem M6 e a estabilidade do contato antes de substituir o sensor.

Devo comprar este conjunto ou procurar cabo e sonda separadamente?

O TS2659 é fornecido como conjunto com sonda M6 e cabo de silicone de 2 m com conector M12. A ficha não informa a disponibilidade de componentes avulsos compatíveis.

Quando escolher o TS2659 em vez de outro sensor de temperatura?

Escolha-o quando a aplicação exigir Pt100 classe A, contato em corpo sólido, montagem M6 e faixa de -30 a 180 °C. Para outros métodos de montagem, faixas ou interfaces, compare os requisitos com o datasheet do sensor alternativo.

Como devo instalar e conectar o sensor?

Fixe a sonda no ponto de medição compatível com M6 e conecte o M12 a uma entrada Pt100 após confirmar a pinagem no datasheet. A ficha fornecida não especifica torque de aperto.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura identificado como Pt100; neste produto, é especificado como um elemento conforme DIN EN 60751, classe A.

DIN EN 60751, classe A

Norma e classe declaradas para o elemento Pt100 do TS2659.

M12 A-coded

Tipo de conector elétrico indicado para o sensor, com codificação A e 4 contatos.

IP67

Grau de proteção declarado na ficha técnica do produto.

T05 / T09

Designações usadas na ficha para os tempos dinâmicos de resposta, informados como 3 / 8 s de acordo com DIN EN 60751.
