Sensor de Temperatura IFM TS2454 - Pt100 -100 a 600°C

Pré-visualizar: TS2454 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100 -100 a 600°C Cabo 2m

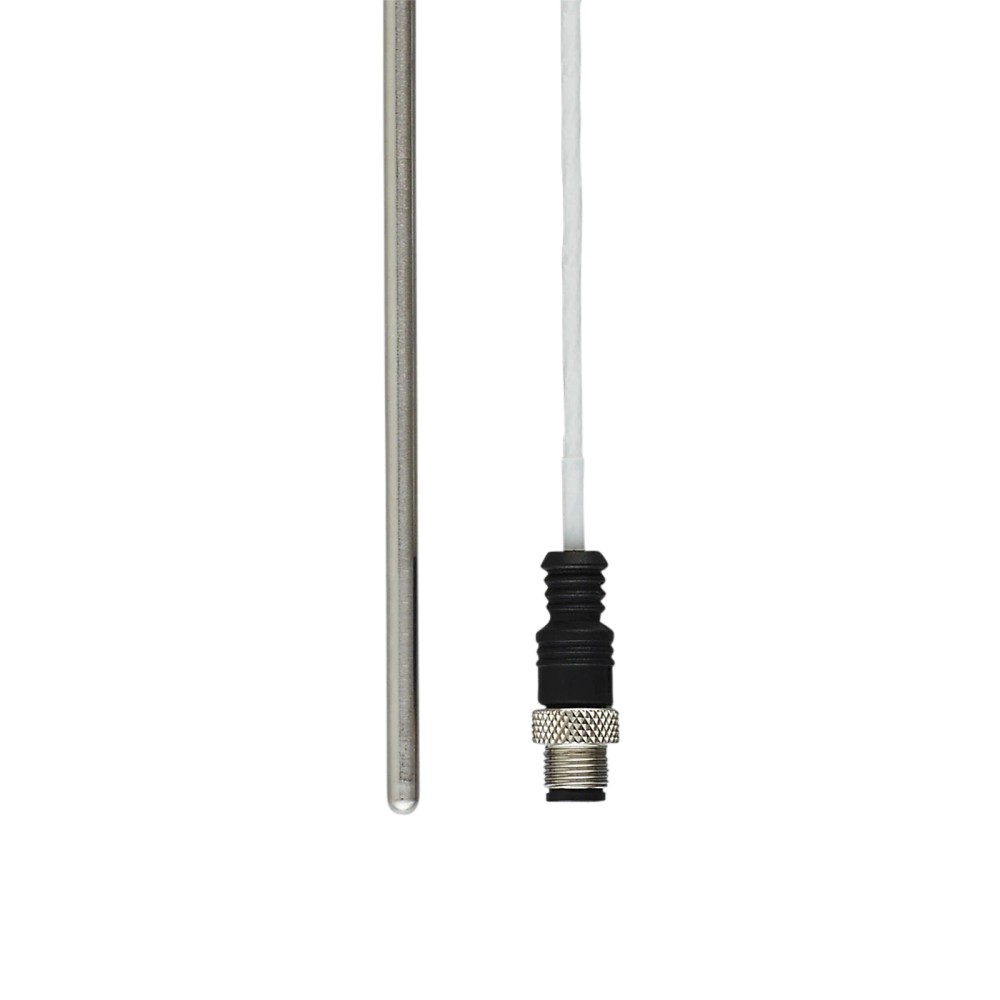

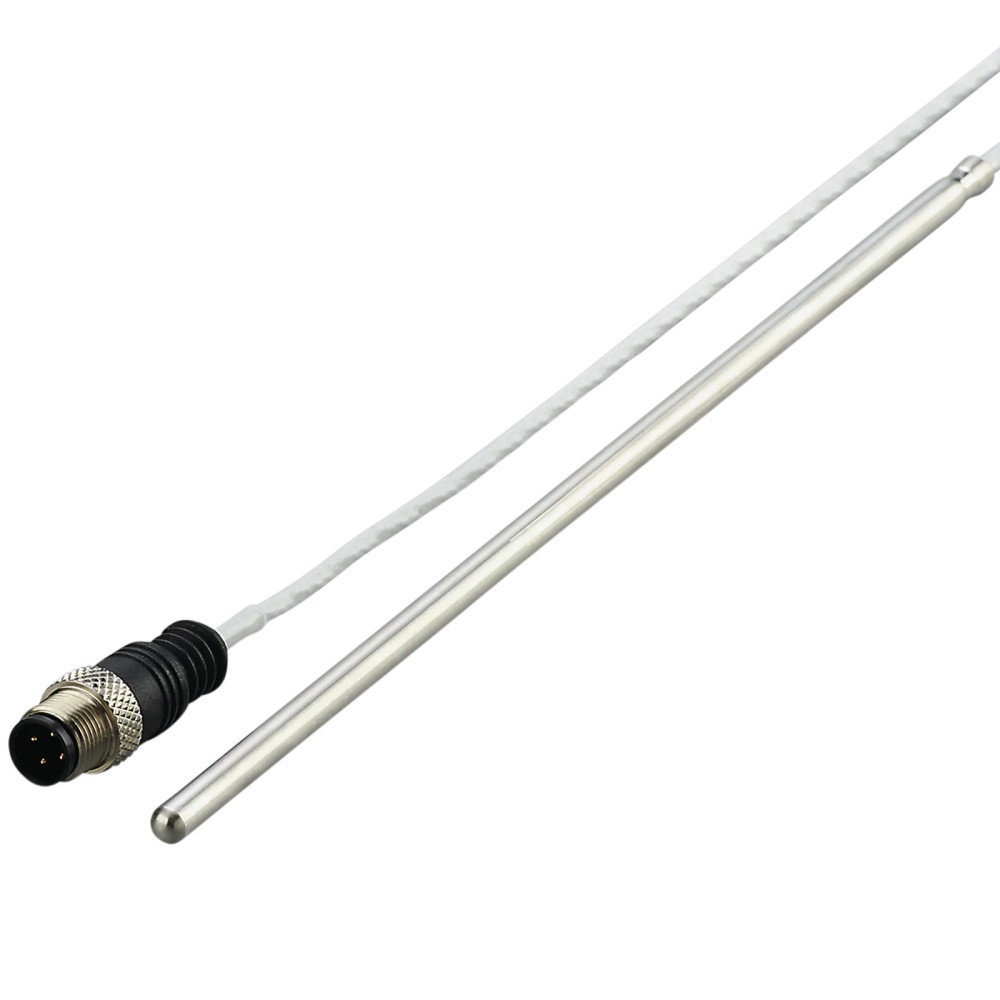

TS2454 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100 -100 a 600°C Cabo 2m

Imagem meramente ilustrativa

R$ 1.460,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2454
EAN: 4021179294331
NCM do produto: 90251990

Destaques do Produto Faixa de medição -100...mais

Fechar menu

Saiba mais sobre: "TS2454 IFM - Sensor de Temperatura IFM Monitoramento de Processos Pt100 -100 a 600°C Cabo 2m"

Destaques do Produto

Faixa de medição

-100 a 600 °C

Elemento sensor

Pt100, classe A

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento do cabo

2 m

Adaptação de fixação

Ø 6 mm

Comprimento de instalação

200 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TS2454, Pt100 classe A, faixa de -100 a 600 °C, cabo PTFE de 2 m e conexão M12

O IFM TS2454 é um sensor de temperatura com elemento Pt100 para conexão a uma unidade de avaliação. É indicado para medir a temperatura de fluidos líquidos ou gasosos, dentro da faixa de -100 a 600 °C. Possui elemento conforme DIN EN 60751, classe A, cabo PTFE de 2 m e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	TS2454
Elemento de medição	1 x Pt100, classe A, conforme DIN EN 60751
Faixa de medição	-100 a 600 °C (-148 a 1112 °F)
Comprimento de instalação	200 mm
Comprimento da sonda	250 mm
Diâmetro da sonda / adaptação de fixação	6 mm
Conexão elétrica	M12, codificação A, 4 contatos
Cabo	2 m, PTFE; resistência a temperaturas de até 250 °C
Grau de proteção	IP67
Materiais em contato com o fluido	Aço inoxidável 1.4571 (316Ti)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura de fluidos líquidos ou gasosos, conforme a ficha do produto.
Instalações que aceitem elemento Pt100 classe A e conexão a uma unidade de avaliação compatível.
Montagens que atendam à adaptação de fixação Ø 6 mm e ao comprimento de instalação de 200 mm.

⚠ Considere outro se precisa de:

Não selecione para temperaturas acima de 600 °C ou abaixo de -100 °C.
Não use se a temperatura no cabo exceder o limite informado de até 250 °C.
Não selecione quando a unidade de avaliação não aceitar um sensor Pt100 ou quando a conexão elétrica necessária não for compatível com M12, codificação A, 4 contatos.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de temperatura de fluidos líquidos ou gasosos, dentro da faixa especificada pelo fabricante.
Possibilidade de uso: monitoramento de processo com unidade de avaliação que aceite Pt100 classe A; a compatibilidade deve ser confirmada para a entrada e a pinagem do equipamento conectado.
Limites a verificar na aplicação: faixa de processo de -100 a 600 °C, temperatura do cabo de até 250 °C e adequação da adaptação Ø 6 mm e do comprimento de instalação.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TS2454, Pt100 classe A, faixa de -100 a 600 °C, cabo PTFE de 2 m e conexão M12, verifique estes pontos:

Escolha o TS2454 quando

A aplicação exigir um sensor Pt100 classe A, medição entre -100 e 600 °C, conexão M12 de 4 contatos e adaptação de fixação Ø 6 mm. Confira também se o comprimento de instalação de 200 mm atende à geometria do ponto de medição.

Procure outra configuração quando

A temperatura de processo estiver fora da faixa especificada, a temperatura do cabo superar 250 °C ou a unidade de avaliação exigir outro tipo de elemento ou conexão. Confirme a compatibilidade elétrica e mecânica com a documentação do sistema antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com cabo e conexão de processo	Identificação do produto na ficha.
Modelo / SKU	TS2454	Código de identificação do produto.
Marca	IFM	Fabricante informado no anúncio.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha do produto.

Elemento e faixa de medição
Elemento de medição	1 x Pt100, conforme DIN EN 60751, classe A	Tipo de elemento e referência de classe informados pelo fabricante.
Alcance de medição	-100 a 600 °C; -148 a 1112 °F	Faixa especificada para medição.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada na ficha; \|t\| representa o valor absoluto da temperatura.
Tempo dinâmico de resposta T05 / T09	12 s / 34 s	Valores informados de acordo com DIN EN 60751.
Profundidade mínima de imersão	15 mm	Valor mínimo declarado na ficha.

Conexões e instalação
Conexão elétrica	1 x M12; codificação A; 4 contatos	Características do conector; consulte o datasheet para a pinagem.
Conexão de processo	Adaptação de fixação Ø 6 mm	Dimensão da adaptação indicada para a montagem.
Comprimento de instalação EL	200 mm	Valor do anúncio; a ficha também registra 250 mm para temperaturas da substância abaixo de 200 °C.
Comprimento da sonda L	250 mm	Comprimento da sonda informado na ficha técnica.
Diâmetro da sonda	6 mm	Diâmetro especificado para a sonda.

Cabo e proteção
Cabo	2 m, PTFE	Comprimento e material informados para o cabo.
Resistência térmica do cabo	Até 250 °C	Limite de temperatura declarado para o cabo.
Grau de proteção	IP67	Grau de proteção informado no conjunto de dados do produto; não substitui a verificação das condições de instalação.
Classe de proteção	III	Classificação indicada na ficha.

Dados mecânicos e materiais
Materiais em contato com o fluido	Aço inoxidável 1.4571 (316Ti)	Material especificado para as partes em contato com o fluido.
Material adicional informado	1.4571 (aço inoxidável / 316Ti); PFA/PTFE	Materiais listados no conjunto de dados do produto.
Invólucro	Cilíndrico	Formato indicado na ficha.
Dimensões indicadas	Ø 6 mm / L = 250 mm	Dimensões registradas no conjunto de dados do produto.
Peso	101,9 g	Valor informado nos atributos do produto.
MTTF	11.416 anos	Valor declarado no conjunto de dados; não representa uma garantia de vida útil em uma aplicação específica.

COMPATIBILIDADE

Comunicação

• Sensor resistivo Pt100; a ficha não especifica protocolo de comunicação digital.

• Compatibilidade com uma unidade de avaliação depende da aceitação de Pt100 e da conexão elétrica correspondente.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos. Elemento de medição 1 x Pt100 classe A. A ficha não informa pinagem; consulte o datasheet para a ligação à unidade de avaliação.

Processo Adaptação de fixação Ø 6 mm. Comprimento de instalação indicado: 200 mm. A ficha não especifica rosca de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação compatível com Pt100 e conexão M12 de codificação A e 4 contatos	✓	O sensor possui elemento Pt100 e conexão M12 com essas características; confirme a pinagem no datasheet.
Ponto de medição de fluido líquido ou gasoso dentro da faixa de -100 a 600 °C	✓	A ficha identifica fluidos líquidos e gasosos e especifica essa faixa de medição.
Aplicação que exige temperatura do cabo acima de 250 °C	✗	O cabo PTFE é informado como resistente a temperaturas de até 250 °C.
Instalação que requer conexão elétrica ou elemento de medição diferentes	✗	O produto é especificado com Pt100 e conexão M12, codificação A, de 4 contatos.
Montagem que exige adaptação de fixação maior ou menor que Ø 6 mm	✗	A adaptação de fixação especificada é Ø 6 mm.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TS2454, Pt100 classe A, faixa de -100 a 600 °C, cabo PTFE de 2 m e conexão M12

Confirme que a faixa de temperatura do processo está entre -100 e 600 °C e que o limite térmico do cabo não será excedido.
Verifique na documentação da unidade de avaliação que ela aceita elemento Pt100 classe A.
Confira a compatibilidade elétrica do conector M12, codificação A, 4 contatos, consultando a pinagem no datasheet.
Confirme que a adaptação de fixação Ø 6 mm e o comprimento de instalação de 200 mm atendem à montagem.
Instale a sonda respeitando a profundidade mínima de imersão de 15 mm e as condições do ponto de medição.
Após a montagem, verifique a leitura na unidade de avaliação e inspecione a conexão e o cabo.

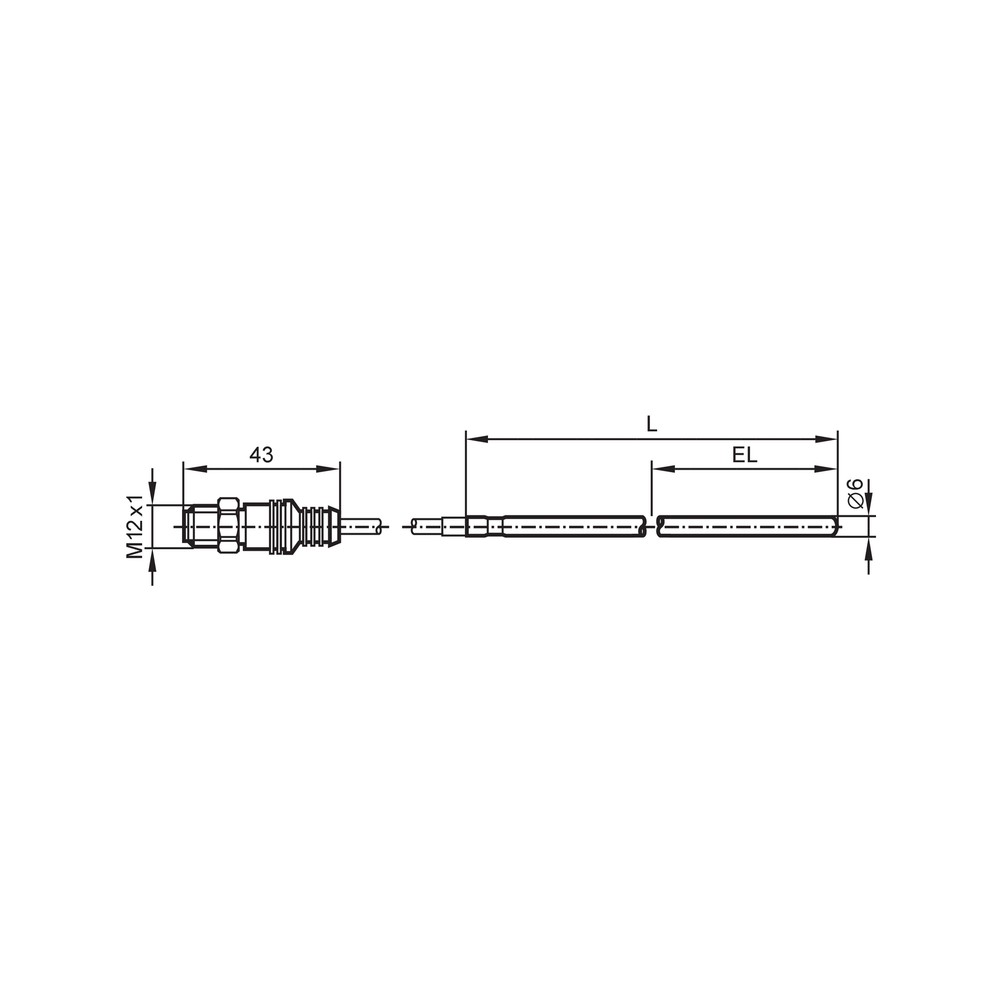

Desenho Dimensional

ACESSÓRIOS

Cabo PTFE de 2 m
Conexão de processo

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Possível incompatibilidade entre a entrada da unidade de avaliação e o elemento Pt100, ou problema na conexão elétrica.	Confirme que a entrada aceita Pt100 e verifique a conexão M12 e a pinagem conforme o datasheet.
A leitura apresentada não corresponde à temperatura esperada.	Possível instalação com imersão insuficiente ou montagem inadequada no ponto de medição.	Confira a profundidade mínima de imersão de 15 mm e se a sonda está instalada de acordo com o desenho dimensional.
A leitura fica intermitente ou desaparece durante a operação.	Possível falha de conexão ou dano no cabo.	Inspecione o cabo de 2 m e a conexão M12; compare a ligação com a pinagem oficial antes de substituir o sensor.
O cabo apresenta degradação em serviço.	Possível exposição do cabo a temperatura acima do limite informado de 250 °C.	Meça ou confirme a temperatura na região do cabo e compare com o limite especificado para o cabo PTFE.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TS2454 em português (Datasheet) Desenho em escala do TS2454 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TS2454 e para que serve?

É um sensor de temperatura com elemento Pt100 classe A, destinado à conexão com uma unidade de avaliação. A ficha o indica para fluidos líquidos e gasosos.

O sensor pode ser conectado a qualquer unidade de avaliação?

Não necessariamente. A unidade precisa aceitar Pt100 e ser compatível com a conexão M12 de codificação A e 4 contatos; confirme a pinagem no datasheet.

O produto acompanha cabo e conexão de processo?

Sim. Os componentes inclusos informados são o cabo e a conexão de processo; o cabo tem 2 m e é de PTFE.

Este sensor serve para medir acima de 600 °C?

Não. A faixa de medição informada termina em 600 °C.

Posso usar o cabo em uma região acima de 250 °C?

A ficha informa resistência do cabo PTFE a temperaturas de até 250 °C. Para temperaturas superiores, esta especificação não confirma a adequação do cabo.

A leitura está ausente; o que devo verificar antes de trocar o sensor?

Verifique se a unidade de avaliação aceita Pt100 e confira a conexão M12 e a pinagem no datasheet. Inspecione também o cabo e os pontos de conexão.

A leitura está instável; o sensor pode estar com defeito?

É uma possibilidade, mas primeiro inspecione o cabo e a conexão M12 e confirme a ligação conforme o datasheet. Verifique também se a montagem atende à profundidade mínima de imersão.

Como decidir entre o TS2454 e outro tipo de sensor?

Escolha o TS2454 se a aplicação exigir Pt100 classe A, faixa de -100 a 600 °C e adaptação de fixação Ø 6 mm. Se a unidade de avaliação exigir outro elemento sensor, confirme outra configuração compatível.

O que devo conferir antes de instalar o TS2454?

Verifique a compatibilidade com a entrada Pt100, a pinagem M12 no datasheet e as dimensões de montagem. Respeite a profundidade mínima de imersão especificada.

Posso usar o sensor em qualquer fluido ou condição de processo?

A ficha indica fluidos líquidos e gasosos, mas não especifica compatibilidade com cada composição química ou condição de processo. Confirme a compatibilidade dos materiais e as condições da aplicação com o fabricante.
