Sensor de Temperatura IFM TS2451

Pré-visualizar: TS2451 IFM - Sensor de Temperatura ifm para fluidos líquidos e gasosos Pt100 -100 a 600°C cabo 2m

TS2451 IFM - Sensor de Temperatura ifm para fluidos líquidos e gasosos Pt100 -100 a 600°C cabo 2m

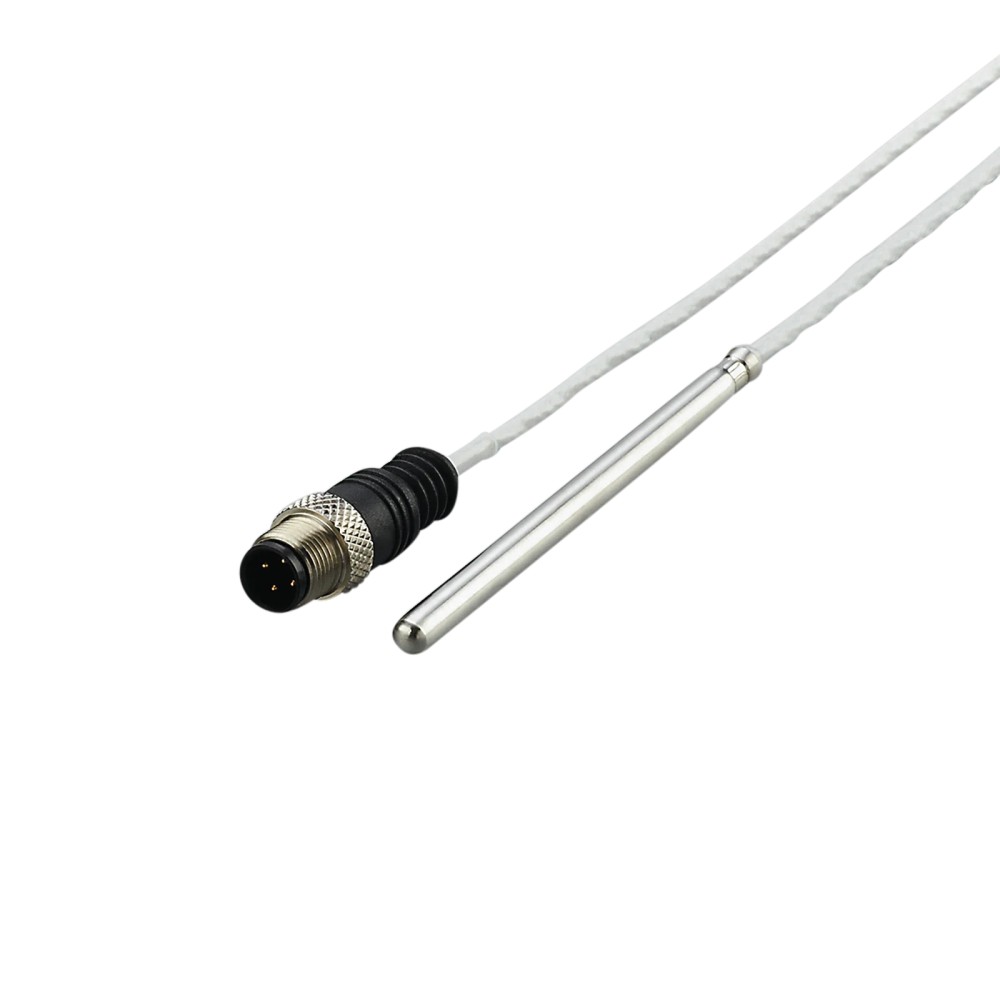

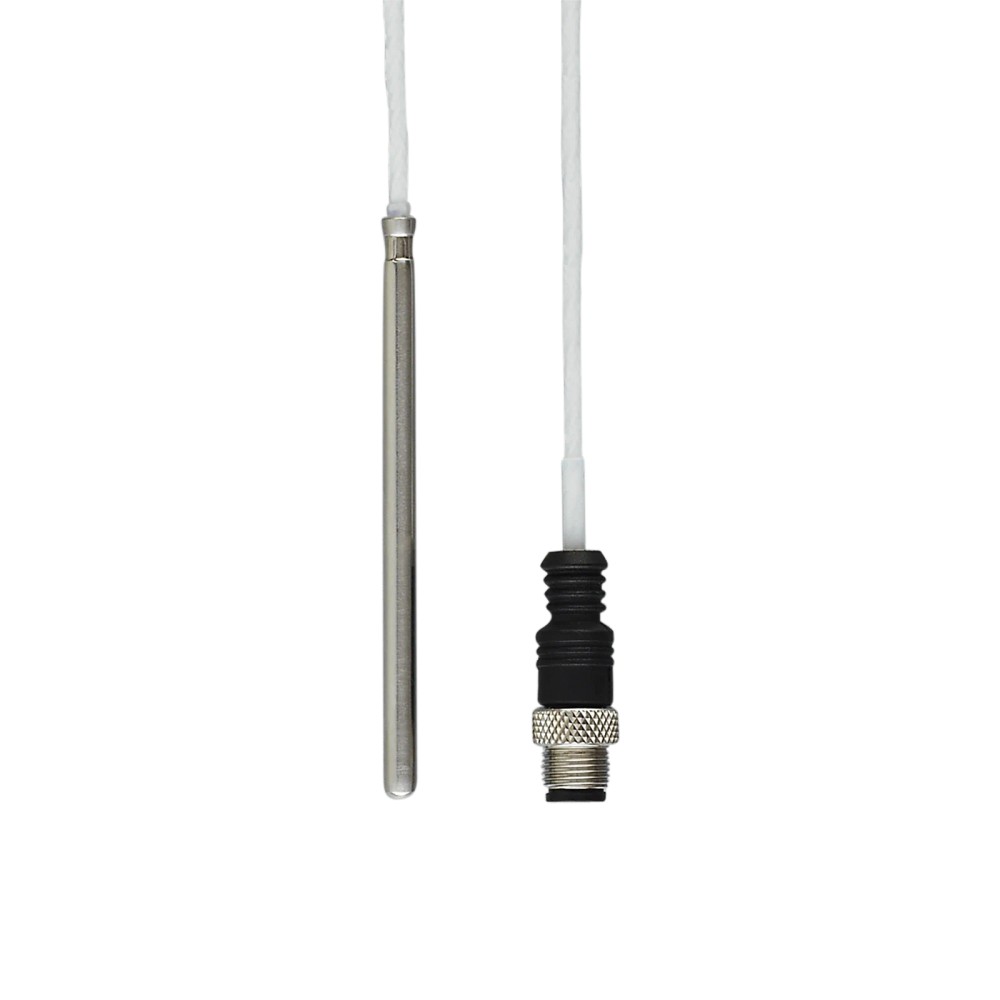

Imagem meramente ilustrativa

R$ 1.348,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2451
EAN: 4021179294300
NCM do produto: 85332190

Destaques do Produto Faixa de medição -100...mais

Fechar menu

Saiba mais sobre: "TS2451 IFM - Sensor de Temperatura ifm para fluidos líquidos e gasosos Pt100 -100 a 600°C cabo 2m"

Destaques do Produto

Faixa de medição

-100 a 600 °C

Elemento

1 x Pt100, classe A

Conexão elétrica

M12, codificação A, 4 contatos

Sonda

100 mm de comprimento; Ø 6 mm

Cabo

2 m, PTFE; limite informado de 250 °C para o cabo

Montagem

Adaptação de fixação Ø 6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS2451 IFM — Sensor de temperatura Pt100 para fluidos líquidos e gasosos, faixa de -100 a 600 °C, cabo PTFE de 2 m

O TS2451 é um sensor de temperatura com elemento Pt100 para conexão a uma unidade de avaliação, destinado à medição de fluidos líquidos e gasosos. Possui faixa de medição de -100 a 600 °C, sonda de 100 mm e conexão elétrica M12. O elemento Pt100 atende à DIN EN 60751, classe A; o cabo de 2 m tem isolamento PTFE e resistência informada até 250 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TS2451
Elemento de medição	1 x Pt100, DIN EN 60751, classe A
Faixa de medição	-100 a 600 °C
Comprimento da sonda	100 mm
Comprimento de instalação	50 mm; para temperaturas da substância abaixo de 200 °C: 100 mm
Diâmetro da sonda / adaptação de fixação	6 mm
Conexão elétrica	M12, codificação A, 4 contatos
Cabo	2 m, PTFE; resistência informada até 250 °C
Proteção	IP67
Material em contato com o fluido	Aço inoxidável 1.4571 (316Ti)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos quando a aplicação requer elemento Pt100 e a faixa especificada de -100 a 600 °C.
Instalações que aceitam sonda de 100 mm, diâmetro de 6 mm e adaptação de fixação de Ø 6 mm.
Sistemas de avaliação compatíveis com sensor Pt100 e conexão M12 de codificação A, 4 contatos, após confirmação do esquema de ligação no datasheet.

⚠ Considere outro se precisa de:

Não especificar para exposição do cabo a temperaturas superiores ao limite informado de 250 °C.
Não selecionar se a unidade de avaliação não aceitar Pt100 ou se o sistema exigir uma saída de sinal diferente de elemento resistivo; o produto é descrito como sensor para conexão a unidades de avaliação.

APLICAÇÕES E USO

Uso especificado pelo fabricante: medição de temperatura em fluidos líquidos e gasosos, com conexão do Pt100 a uma unidade de avaliação.
Aplicação condicionada: instalação em que a sonda de 100 mm e a adaptação de fixação de Ø 6 mm sejam mecanicamente adequadas; confirmar profundidade de inserção e requisitos do processo.
Aplicação condicionada: processos cuja temperatura medida permaneça na faixa de -100 a 600 °C e cuja temperatura na região do cabo não exceda o limite informado de 250 °C.
A adequação química a fluidos específicos não pode ser concluída apenas pelos materiais informados; validar compatibilidade do aço inoxidável 1.4571 e dos materiais PFA/PTFE com o meio e as condições do processo.

COMO ESCOLHER

Antes de comprar o TS2451 IFM — Sensor de temperatura Pt100 para fluidos líquidos e gasosos, faixa de -100 a 600 °C, cabo PTFE de 2 m, verifique estes pontos:

Escolha o TS2451 quando

A aplicação medir fluidos líquidos ou gasosos, exigir Pt100 classe A e aceitar sonda de 100 mm, fixação de Ø 6 mm, cabo de 2 m e conexão M12.

Verifique limites térmicos antes da seleção

A faixa do sensor é de -100 a 600 °C, mas o cabo PTFE tem resistência informada até 250 °C. Confirme a temperatura efetiva na região do cabo e a inserção requerida; a ficha informa 50 mm de comprimento de instalação e 100 mm para temperaturas da substância abaixo de 200 °C.

Considere outra configuração se a interface diferir

Se a unidade de avaliação exigir outro tipo de elemento, sinal condicionado ou conexão elétrica diferente, confirme a compatibilidade com o fabricante antes da compra; a ficha não especifica protocolos nem saída analógica ou digital.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com cabo e conexão de processo	Descrição do fabricante; destinado a fluidos líquidos e gasosos.
Modelo / SKU / Part Number	TS2451	Identificação do produto.
GTIN	4021179294300	Código de identificação comercial informado.
Marca	ifm	Fabricante informado.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada.

Elemento de medição e faixa
Elemento de medição	1 x Pt100	Sensor para conexão a uma unidade de avaliação.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe informadas para o Pt100.
Alcance de medição	-100 a 600 °C; -148 a 1112 °F	Faixa de medição especificada.
Precisão	± (0,15 K + 0,002 × \|t\|)	Expressão de precisão informada; t representa a temperatura conforme notação da ficha.
Tempo dinâmico de resposta T05 / T09	12 s / 34 s	Valores informados de acordo com DIN EN 60751.
Profundidade mínima de imersão	15 mm	Limite mínimo de imersão indicado na ficha.

Conexões e instalação mecânica
Conexão de processo	Adaptação de fixação Ø 6 mm	Dimensão da adaptação de fixação; não é indicada uma rosca de processo.
Diâmetro da sonda	6 mm	Dimensão nominal da sonda.
Comprimento da sonda L	100 mm	Comprimento total indicado para a sonda.
Comprimento de instalação EL	50 mm; 100 mm para temperaturas da substância abaixo de 200 °C	Comprimento de instalação conforme condição térmica especificada.
Dimensões	Ø 6 mm / L = 100 mm	Dimensões indicadas na ficha.
Invólucro	Cilíndrico	Formato informado.

Conexão elétrica e cabo
Conexão elétrica	1 x M12, codificação A, 4 contatos	Configuração física informada; consultar o datasheet para a pinagem.
Cabo	2 m, PTFE	Comprimento e material de isolamento informados.
Resistência térmica do cabo	Até 250 °C	Limite informado para o cabo; não deve ser confundido com a faixa de medição do sensor.
Classe de proteção elétrica	III	Classe de proteção especificada pelo fabricante.

Materiais e condições de uso
Materiais em contato com o fluido	1.4571 (aço inoxidável / 316Ti)	Material declarado para as partes em contato com o fluido.
Materiais informados	1.4571 (aço inoxidável / 316Ti); PFA/PTFE	Materiais indicados na ficha do produto.
Substâncias	Fluidos líquidos e gasosos	Meios de aplicação informados.
Grau de proteção	IP67	Grau de proteção declarado na ficha.

Dados físicos
Peso	80,1 g	Massa informada no conjunto de dados do produto.
MTTF	11416 anos	Valor declarado na ficha; não representa período de garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Elemento resistivo Pt100 para conexão a uma unidade de avaliação. Não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos. Elemento de medição 1 x Pt100 conforme DIN EN 60751, classe A. Confirmar pinagem e requisitos da unidade de avaliação no datasheet do fabricante.

Processo Adaptação de fixação Ø 6 mm; sonda Ø 6 mm e comprimento L de 100 mm. A ficha não informa rosca de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada compatível com Pt100 e ligação M12 de codificação A, 4 contatos, conforme pinagem do fabricante.	✓	O TS2451 possui elemento 1 x Pt100 e conexão elétrica M12, codificação A, 4 contatos; a ligação deve ser verificada no datasheet.
Instalação em fluido líquido ou gasoso dentro da faixa de medição informada.	✓	A ficha especifica uso em fluidos líquidos e gasosos e faixa de -100 a 600 °C.
Exposição do cabo a temperatura acima de 250 °C.	✗	O limite informado para o cabo PTFE é até 250 °C, ainda que a faixa de medição do sensor alcance 600 °C.
Sistema que exige protocolo de comunicação ou sinal condicionado especificado.	✗	A ficha descreve um elemento Pt100 para unidade de avaliação e não informa protocolo nem saída condicionada; confirmar a arquitetura requerida.
Montagem que requer diâmetro de sonda ou adaptação diferente de Ø 6 mm.	✗	A sonda e a adaptação de fixação especificadas têm Ø 6 mm.

INSTALAÇÃO

Como instalar o TS2451 IFM — Sensor de temperatura Pt100 para fluidos líquidos e gasosos, faixa de -100 a 600 °C, cabo PTFE de 2 m

Confirme que a unidade de avaliação aceita elemento Pt100 conforme DIN EN 60751, classe A.
Verifique a pinagem da conexão M12 de codificação A, 4 contatos, no datasheet antes de energizar ou conectar ao sistema.
Confira se o ponto de montagem aceita sonda de Ø 6 mm, comprimento de 100 mm e adaptação de fixação de Ø 6 mm.
Determine a profundidade de inserção conforme a instalação; observe o comprimento de instalação indicado e a profundidade mínima de imersão de 15 mm.
Posicione o sensor no fluido e mantenha a temperatura do cabo dentro do limite informado de 250 °C.
Após a montagem, verifique a conexão elétrica e compare a leitura com a unidade de avaliação; consulte o datasheet para pinagem e condições específicas.

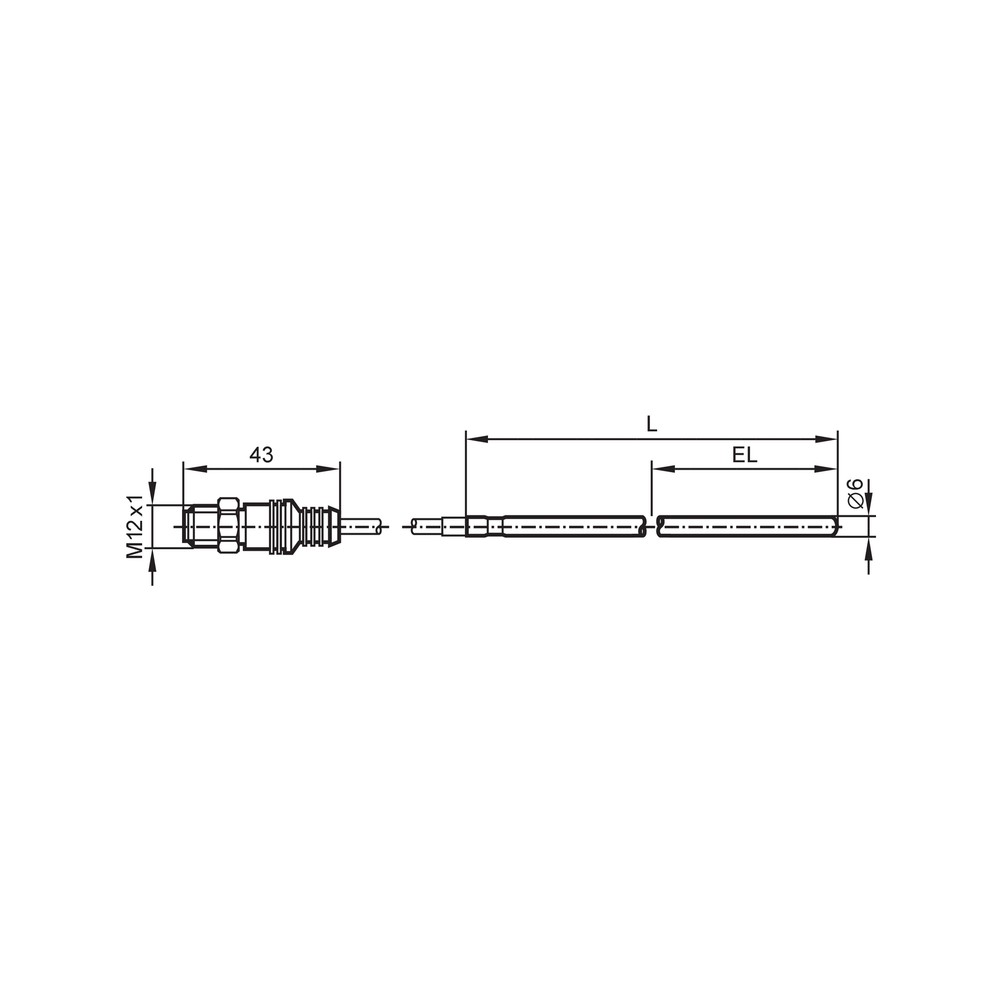

Desenho Dimensional

ACESSÓRIOS

Cabo de 2 m com isolamento PTFE
Conexão de processo: adaptação de fixação Ø 6 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura válida do sensor.	Entrada configurada para tipo de sensor diferente de Pt100 ou conexão incompatível.	Confirme a configuração da entrada da unidade de avaliação e valide a conexão M12 e a pinagem pelo datasheet.
Leitura instável ou diferente da esperada após a instalação.	Ligação elétrica incorreta ou conexão inadequada entre o Pt100 e a unidade de avaliação.	Inspecione o conector M12 e compare a ligação com o esquema oficial; confirme que a entrada aceita Pt100.
O cabo apresenta dano ou alteração após exposição térmica.	Temperatura na região do cabo acima do limite informado de 250 °C.	Meça ou confirme a temperatura junto ao cabo e compare com o limite térmico especificado para o PTFE.
A leitura demora a acompanhar a variação do processo.	Condição de imersão ou montagem que não corresponde aos requisitos da instalação; a ficha informa profundidade mínima de imersão de 15 mm.	Verifique a profundidade de imersão efetiva e a posição da sonda, comparando-as com os dados dimensionais e de resposta do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TS2451 em português (Datasheet) Desenho em escala TS2451 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TS2451 e para que tipo de fluido ele serve?

É um sensor de temperatura com elemento Pt100 para conexão a uma unidade de avaliação. O uso indicado é em fluidos líquidos e gasosos.

O que acompanha o sensor?

A ficha lista cabo de 2 m e conexão de processo com adaptação de fixação Ø 6 mm. A embalagem é indicada como uma peça.

Posso usar o TS2451 se o cabo ficar acima de 250 °C?

Não se deve especificar o cabo para temperatura acima do limite informado de 250 °C. A faixa de medição do sensor, de -100 a 600 °C, não altera esse limite do cabo.

Ele serve para uma unidade de avaliação que não aceita Pt100?

A ficha identifica o elemento como 1 x Pt100 e não especifica outro tipo de saída. Portanto, confirme que a unidade de avaliação aceita Pt100 antes de selecionar o produto.

O que verificar se a unidade não mostrar uma leitura?

Verifique se a entrada está configurada para Pt100 e se a conexão M12 está ligada conforme a pinagem do fabricante. Consulte o datasheet antes de alterar a ligação.

O que pode causar uma leitura instável depois da montagem?

Uma causa possível é ligação incorreta ou incompatibilidade da entrada com Pt100. Confira a conexão M12, a pinagem no datasheet e a configuração da unidade de avaliação.

Devo comprar este sensor ou procurar uma versão com outro tipo de saída?

Escolha o TS2451 quando precisar de um elemento Pt100 para unidade de avaliação compatível. Se o sistema exigir sinal condicionado ou outra interface, selecione uma configuração cuja ficha especifique essa saída.

Este produto inclui o cabo separadamente ou já vem com cabo?

A ficha informa cabo de 2 m como componente incluído e descreve o produto como sensor com cabo e conexão de processo. A embalagem corresponde a uma peça.

Como conferir se a sonda cabe no ponto de montagem?

Compare o espaço disponível com o diâmetro de 6 mm, o comprimento da sonda de 100 mm e a adaptação de fixação Ø 6 mm. Verifique também a profundidade de instalação indicada para a condição de temperatura.

A ficha informa garantia ou procedência específica?

A ficha técnica fornecida não informa condições de garantia. Para instruções de ligação e dados completos de instalação, consulte o datasheet oficial do TS2451.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura identificado na ficha como 1 x Pt100, para conexão a uma unidade de avaliação (Ref.: elemento de medição: 1 x Pt100).

DIN EN 60751, classe A

Referência normativa e classe declaradas para o elemento Pt100 (Ref.: DIN EN 60751, classe A).

Comprimento de instalação (EL)

Comprimento indicado para inserção ou montagem do sensor no processo, condicionado à temperatura especificada na ficha (Ref.: EL 50 mm; 100 mm para temperaturas da substância abaixo de 200 °C).

IP67

Grau de proteção declarado para o produto; consulte a documentação do fabricante para as condições de ensaio e instalação (Ref.: proteção IP67).

T05 / T09

Parâmetros de tempo dinâmico de resposta informados para o sensor conforme referência indicada pelo fabricante (Ref.: T05 / T09 = 12 / 34 s, de acordo com DIN EN 60751).
