Sensor de Temperatura IFM TS2289 Pt100

Pré-visualizar: TS2289 IFM - Sensor de Temperatura IFM Monitoramento de Fluidos Pt100, 45mm, -40 a 90C, M12

TS2289 IFM - Sensor de Temperatura IFM Monitoramento de Fluidos Pt100, 45mm, -40 a 90C, M12

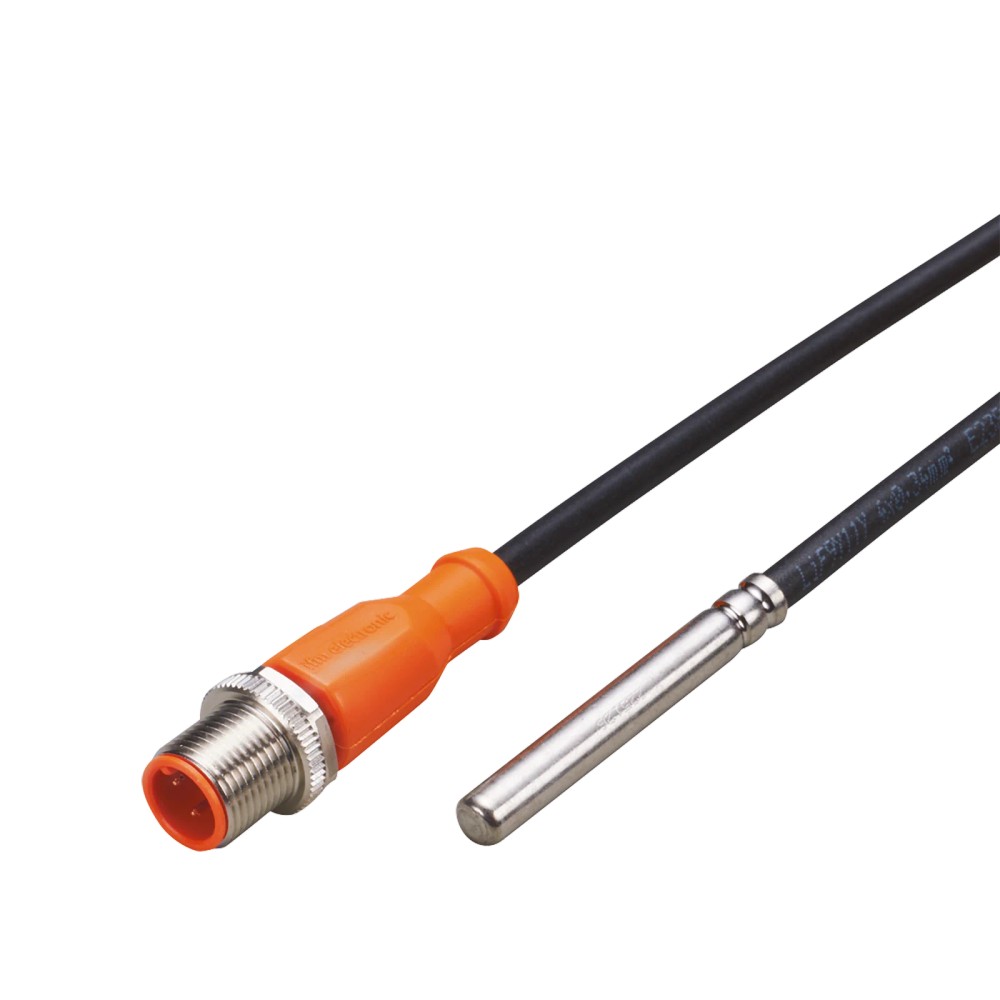

Imagem meramente ilustrativa

R$ 646,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2289
EAN: 4021179272797
NCM do produto: 85332190

Destaques do Produto Faixa de Temperatura...mais

Fechar menu

Saiba mais sobre: "TS2289 IFM - Sensor de Temperatura IFM Monitoramento de Fluidos Pt100, 45mm, -40 a 90C, M12"

Destaques do Produto

Faixa de Temperatura

-40 a 90 °C

Comprimento da Sonda

45 mm

Tipo de Sensor

Pt100 (Classe A)

Conexão

M12

Cabo

2 metros (PUR)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de temperatura IFM TS2289, Pt100, 45mm, -40 a 90°C, M12

O sensor de temperatura TS2289 da ifm é um dispositivo robusto de precisão equipado com elemento Pt100 (classe A), ideal para monitoramento de fluidos em ambientes industriais. Com haste de 45 mm em aço inoxidável e cabo integrado de 2 metros com conexão M12, este sensor oferece alta estabilidade e confiabilidade na medição entre -40 e 90 °C. É a solução ideal para processos que exigem conformidade rigorosa e instalação simplificada.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	TS2289
Elemento de Medição	Pt100 (Classe A)
Faixa de Medição	-40 a 90 °C
Comprimento da Haste	45 mm
Conexão Elétrica	M12
Cabo Incluso	2 m (PUR)
Proteção IP	IP 67
Material	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em tanques e tubulações com fluidos líquidos ou gasosos.
Processos industriais que demandam precisão de classe A segundo norma DIN EN 60751.
Aplicações que exigem montagem rápida e conexão robusta através de conector M12.

⚠ Considere outro se precisa de:

Aplicações em ambientes com temperaturas superiores a 90 °C.
Instalação em fluidos altamente corrosivos não compatíveis com aço inoxidável 1.4404 (316L).
Uso em locais onde a vibração mecânica excede a resistência estrutural da conexão de fixação de 6 mm.

APLICAÇÕES E USO

Monitoramento de temperatura em sistemas de refrigeração e arrefecimento industrial.
Controle de processos em tanques de fluidos, garantindo a estabilidade térmica necessária.
Aplicações em linhas de produção onde a leitura de temperatura precisa ser precisa (Classe A).
Instalações onde o espaço é limitado devido à haste curta de 45 mm.

COMO ESCOLHER

Antes de comprar o Sensor de temperatura IFM TS2289, Pt100, 45mm, -40 a 90°C, M12, verifique estes pontos:

Quando escolher este sensor?

Utilize o TS2289 quando sua aplicação demandar medição de alta precisão (Classe A), montagem compacta (haste de 45 mm) e necessidade de um conjunto pronto (cabo integrado) para conexão rápida via M12.

Quando buscar outra opção?

Considere buscar outra alternativa se a temperatura do processo exceder 90 °C ou se for necessária uma haste de imersão mais longa, superior a 45 mm, para garantir a leitura correta do núcleo do fluido.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de medição
Elemento de medição	1 x Pt 100	Padrão de medição DIN EN 60751, classe A
Alcance de medição	-40 a 90 °C	Limites operacionais de temperatura do fluido

Dados elétricos e conectividade
Conexão elétrica	M12, 4 pinos, codificação A	Interface de conexão industrial padrão
Cabo	2 m, PUR	Material do cabo com alta resistência química
Classe de proteção	IP 67	Grau de proteção contra entrada de poeira e água

Dados mecânicos
Comprimento da sonda	45 mm	Dimensão física de imersão
Materiais em contato	1.4404 (aço inoxidável 316L)	Compatibilidade química do invólucro
Diâmetro da sonda	6 mm	Dimensão nominal para instalação

Dinâmica de medição
Tempo de resposta T05 / T09	3 / 10 s	Velocidade de resposta conforme DIN EN60751

COMPATIBILIDADE

Comunicação

• Pt100 (analógico via resistência)

Conexões

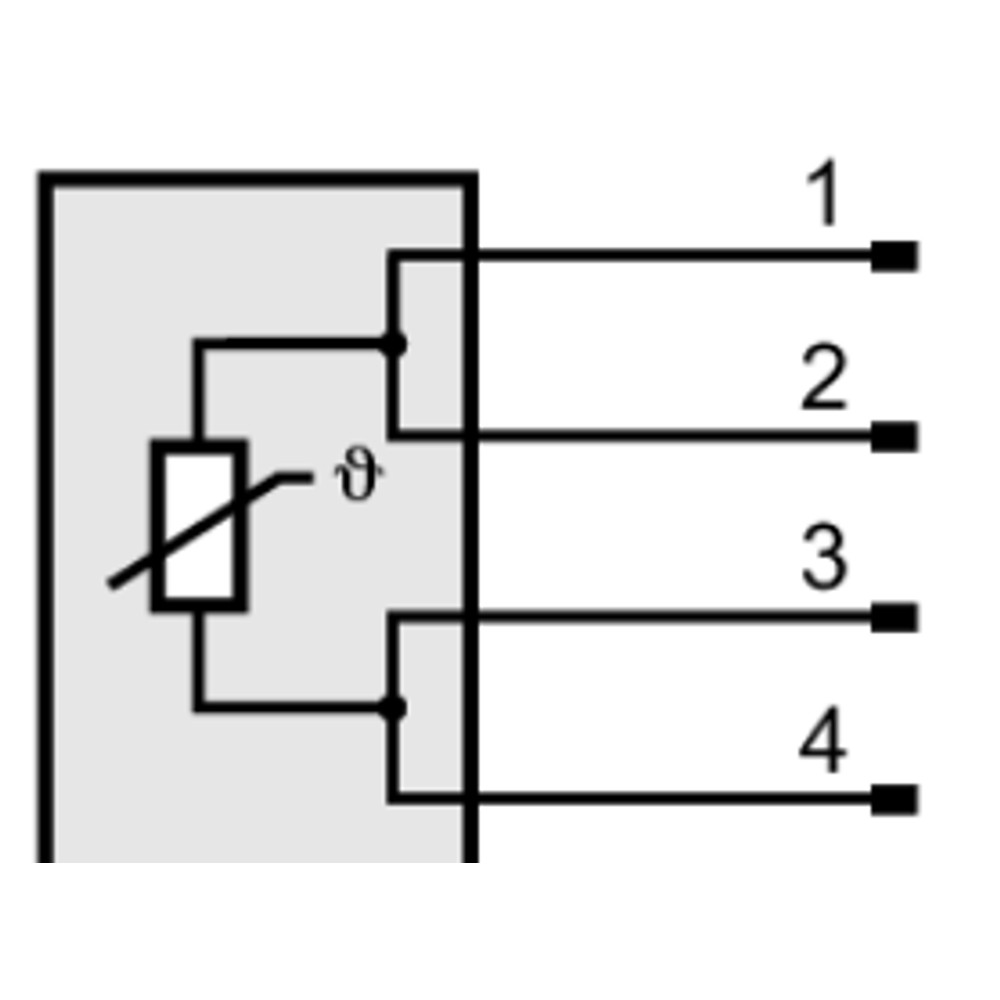

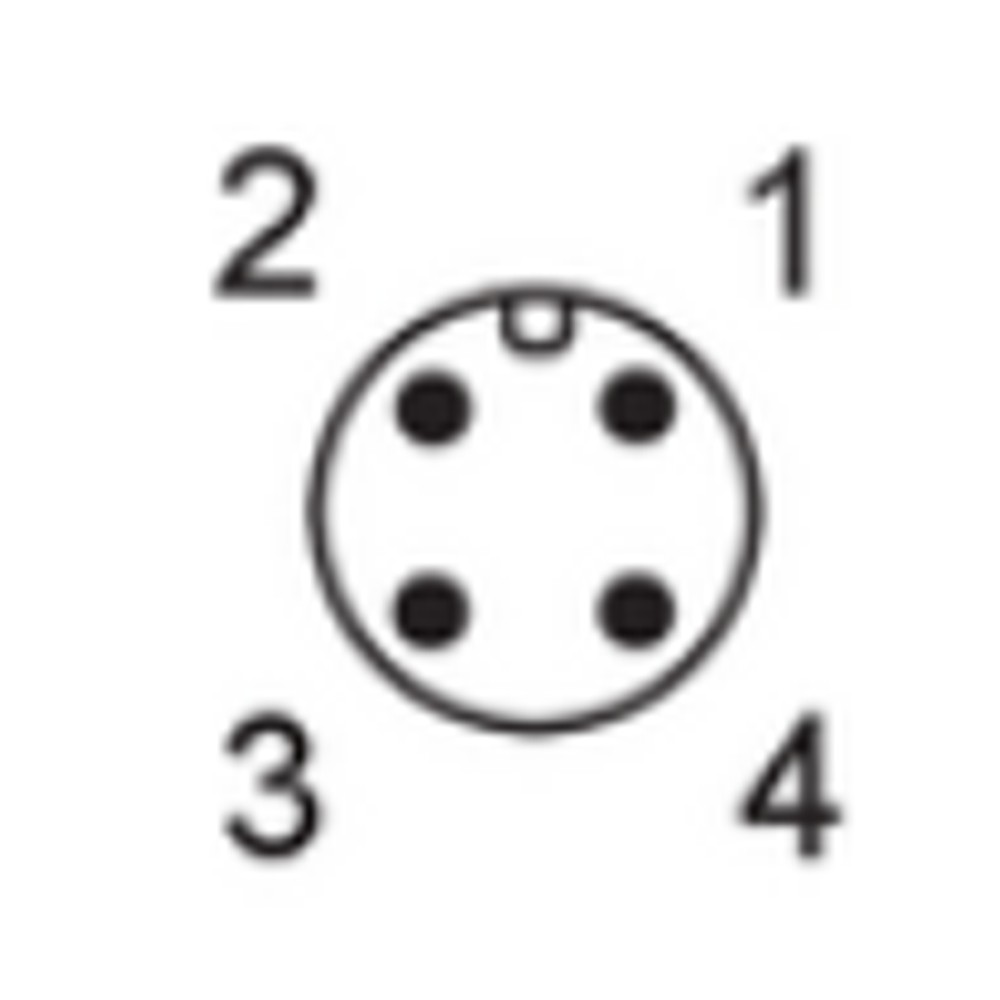

Elétrica 1 x M12; codificação: A; 4 contatos banhados a ouro

Processo Adaptação de fixação Ø 6 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de água (processo)	✓	O sensor e os materiais são compatíveis com água conforme especificações de segurança da ifm.
Processos acima de 90 °C	✗	A faixa de medição é limitada a 90 °C, sendo inviável para processos de alta temperatura.
Ambiente externo com jatos de água (IP67)	✓	O sensor possui classificação IP67, garantindo estanqueidade contra imersão temporária e poeira.

INSTALAÇÃO

Como instalar o Sensor de temperatura IFM TS2289, Pt100, 45mm, -40 a 90°C, M12

Verifique a compatibilidade do local de instalação e certifique-se de que a profundidade mínima de 15 mm seja alcançada.
Limpe a rosca de conexão e a área ao redor para evitar contaminação no fluido.
Insira a sonda de 45 mm no processo, garantindo o alinhamento adequado.
Aperte a conexão de fixação manualmente ou com a ferramenta apropriada, respeitando os limites de torque do material.
Conecte o conector M12 do cabo integrado ao receptáculo correspondente do controlador ou módulo de entrada.
Realize o teste de funcionamento monitorando a leitura da temperatura no sistema de controle.

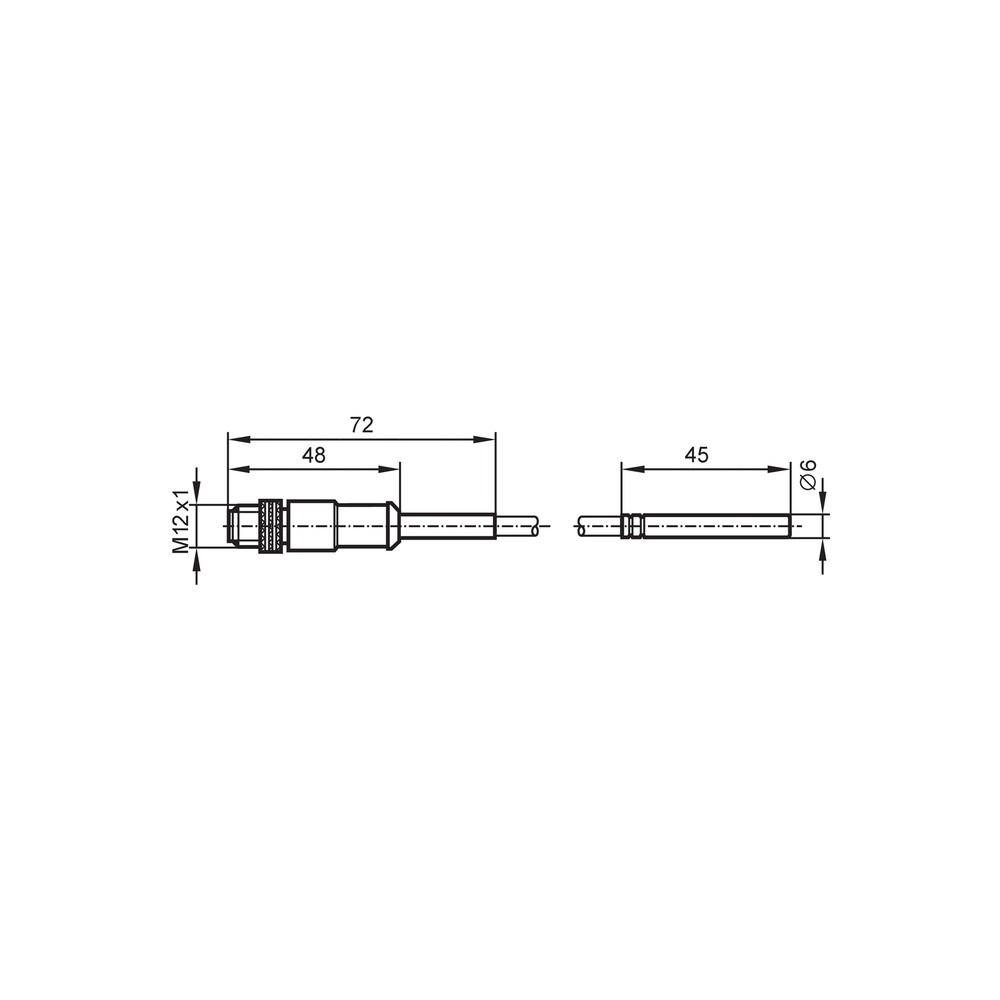

Desenho Dimensional

ACESSÓRIOS

Cabo integrado de 2 metros
Conexão de processo de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras erráticas ou flutuantes no controlador.	Falha na vedação ou oxidação interna devido à entrada de umidade.	Inspeção visual da conexão M12 e medição da resistência de isolamento.
Valor de temperatura travado ou erro de circuito aberto.	Dano mecânico ao elemento sensor ou ruptura de fio interno.	Verificação da resistência do sensor com multímetro (deve seguir tabela de resistência Pt100).
Leituras imprecisas por influência da temperatura ambiente.	Instalação com profundidade de imersão inferior a 15 mm.	Confirmação física da profundidade de instalação conforme o manual.
Ruído no sinal de saída do sensor.	Interferência eletromagnética devido ao roteamento inadequado do cabo.	Verificação do cabeamento e separação de cabos de potência e sinal.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial TS2289 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de temperatura TS2289 da ifm?

Este é um sensor de temperatura industrial baseado na tecnologia Pt100, projetado para monitoramento preciso em fluidos líquidos e gasosos com alta confiabilidade.

O que acompanha o sensor de temperatura na embalagem?

O sensor acompanha o cabo de conexão de 2 metros já integrado e a conexão de processo necessária para a instalação, conforme a especificação técnica.

Posso utilizar este sensor em temperaturas superiores a 90 °C?

O sensor não deve ser utilizado em temperaturas fora da faixa de operação de -40 a 90 °C, pois isso compromete a precisão da medição e pode danificar o elemento sensor Pt100.

Existem restrições de compatibilidade química para este sensor?

Este modelo é projetado para imersão em fluidos líquidos e gasosos compatíveis com aço inoxidável 1.4404 (316L). Não é adequado para fluidos agressivos que corroem este material.

O sensor não está enviando sinal, o que pode ser?

Verifique a continuidade do cabo e a integridade da conexão M12. Se o sinal estiver ausente no controlador, utilize um multímetro para testar a resistência do Pt100 conforme a norma DIN EN 60751.

Como diagnosticar falhas de leitura no sensor?

Sintomas de erro de leitura podem indicar degradação do elemento sensor ou umidade na conexão. Verifique se o sensor sofreu impacto mecânico ou se há entrada de umidade no conector M12 antes de descartar a unidade.

É melhor comprar este sensor ou um modelo modular com conector separado?

O TS2289 já inclui o cabo PUR de 2 metros integrado, o que simplifica a montagem em comparação a sensores que exigem a compra separada de conectores e cabos.

Como este modelo se compara a outros sensores Pt100?

Este sensor é ideal para aplicações onde a precisão da classe A é exigida. Para aplicações simples ou de baixo custo onde a precisão não é crítica, modelos de classe B ou termopares podem ser alternativas, embora menos precisas.

Quais os cuidados na instalação do sensor?

Certifique-se de que a profundidade mínima de imersão seja de 15 mm para garantir a precisão da medição. O aperto deve ser feito de forma a garantir a vedação, sem exceder o torque que danifique a rosca.

Qual a garantia de origem deste equipamento?

A ifm garante a procedência técnica deste sensor, fabricado para suportar ambientes industriais severos. A compra é realizada com suporte técnico direto da engenharia da ifm.

GLOSSÁRIO TÉCNICO

Pt100

Elemento sensor de temperatura que utiliza a variação da resistência elétrica de uma platina em função da temperatura (Ref.: DIN EN 60751).

Aço Inoxidável 1.4404

Material de alta resistência à corrosão, também conhecido como AISI 316L, utilizado nas partes em contato com o fluido (Ref.: Materiais).

Classe A

Classificação de precisão de sensores Pt100 que garante tolerâncias de erro mais restritas do que a classe B (Ref.: DIN EN 60751).

Conexão M12

Padrão de conexão elétrica industrial com trava roscada, garantindo resistência à vibração e estanqueidade (Ref.: Conexão elétrica).

Tempo de resposta T05

Tempo necessário para o sensor atingir 50% da variação final da temperatura em um degrau térmico (Ref.: Tempo dinâmico de respostas).
