Sensor de Temperatura IFM TS2256 Pt100 50mm

Pré-visualizar: TS2256 IFM - Sensor de Temperatura IFM Medição em Fluidos Pt100 50mm Cabo 2m

TS2256 IFM - Sensor de Temperatura IFM Medição em Fluidos Pt100 50mm Cabo 2m

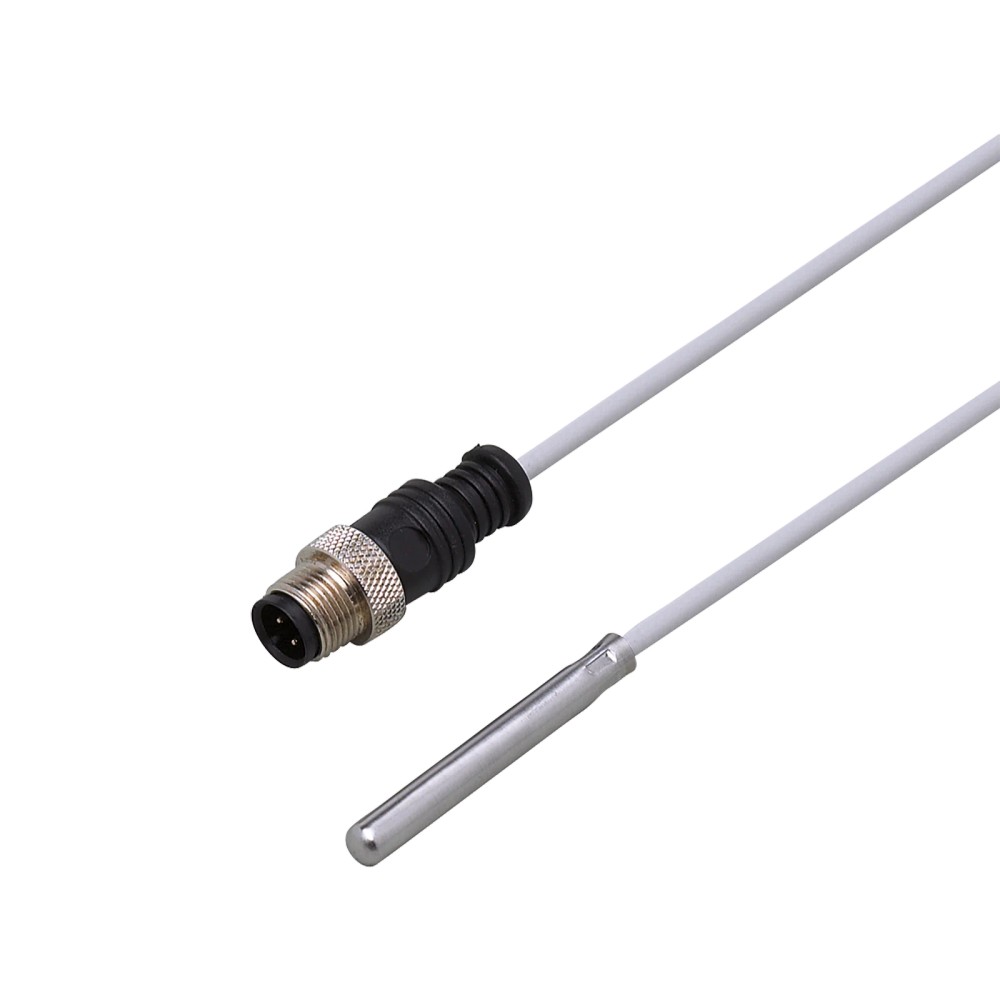

Imagem meramente ilustrativa

R$ 1.309,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2256
EAN: 4021179218948
NCM do produto: 85332190

Destaques do Produto Elemento sensor...mais

Fechar menu

Saiba mais sobre: "TS2256 IFM - Sensor de Temperatura IFM Medição em Fluidos Pt100 50mm Cabo 2m"

Destaques do Produto

Elemento sensor

Pt100, classe A

Faixa de medição

-50 a 250 °C

Comprimento de instalação

50 mm

Diâmetro de fixação

6 mm

Cabo

PTFE, 2 m

Conector

M12, 4 contatos, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS2256 IFM — Sensor de temperatura para fluidos, Pt100, comprimento de instalação de 50 mm, cabo PTFE de 2 m e conexão M12

O IFM TS2256 é um sensor de temperatura Pt100 para conexão a unidades de avaliação, destinado à medição em fluidos líquidos e gasosos. Possui faixa de medição de -50 a 250 °C, elemento Pt100 conforme DIN EN 60751, classe A, e sonda com comprimento de instalação de 50 mm. A conexão elétrica é feita por cabo PTFE de 2 m terminado em M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Elemento de medição	1 x Pt100; DIN EN 60751, classe A
Faixa de medição	-50 a 250 °C
Comprimento de instalação	50 mm
Diâmetro da sonda / adaptação de fixação	6 mm
Conexão elétrica	Cabo PTFE de 2 m e M12, 4 contatos, codificação A
Meios de aplicação	Fluidos líquidos e gasosos
Profundidade mínima de imersão	15 mm
Grau de proteção	IP 67
Materiais em contato com o fluido	Aço inoxidável 1.4571 (316Ti)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de temperatura em fluidos líquidos ou gasosos, dentro da faixa especificada, quando a aplicação aceita sonda de 6 mm e comprimento de instalação de 50 mm.
Instalações com conexão a uma unidade de avaliação compatível com o elemento Pt100 e com a ligação M12 de 4 contatos.
Aplicações em que os materiais em contato com o fluido, aço inoxidável 1.4571 (316Ti), sejam adequados ao processo.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de -50 a 250 °C.
Instalações cuja conexão de processo não aceite adaptação de fixação de 6 mm ou que exijam comprimento de instalação diferente de 50 mm.
Aplicações que exijam imersão inferior à profundidade mínima indicada de 15 mm ou em que a compatibilidade química do aço inoxidável 1.4571 não tenha sido validada.

APLICAÇÕES E USO

Uso indicado pelo fabricante: medição de temperatura em fluidos líquidos e gasosos, mediante conexão a uma unidade de avaliação compatível com Pt100.
Aplicação em processos cuja temperatura permaneça na faixa de medição especificada e cuja montagem aceite sonda com 50 mm de comprimento de instalação, fixação de 6 mm e imersão mínima de 15 mm.
Possibilidade de uso em outras instalações industriais com fluido: validar previamente compatibilidade química do material em contato, condições de processo e requisitos da unidade de avaliação; a ficha não especifica setores ou processos particulares.

COMO ESCOLHER

Antes de comprar o TS2256 IFM — Sensor de temperatura para fluidos, Pt100, comprimento de instalação de 50 mm, cabo PTFE de 2 m e conexão M12, verifique estes pontos:

Escolha o TS2256 quando

A unidade de avaliação aceitar um elemento Pt100 conforme DIN EN 60751, classe A, e a montagem puder acomodar uma sonda de 6 mm com comprimento de instalação de 50 mm. Confirme também a faixa de processo, a profundidade mínima de imersão e a compatibilidade do material com o fluido.

Procure outra configuração quando

A faixa necessária estiver fora de -50 a 250 °C, a montagem exigir dimensões diferentes ou o equipamento de avaliação não for compatível com Pt100 e com a ligação elétrica fornecida. Consulte a documentação do fabricante para validar pinagem e requisitos de conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Modelo	TS2256	Referência do produto IFM indicada no anúncio.
Tipo de produto	Sensor de temperatura com cabo e conexão de processo	Classificação do fabricante.
SKU	TS2256	Código de identificação comercial.
GTIN	4021179218948	Identificador global do produto.
Marca	IFM	Fabricante informado.
NCM	8533.21.90	Código fiscal informado no cadastro.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Medição e elemento sensor
Elemento de medição	1 x Pt100	Elemento resistivo para conexão a uma unidade de avaliação.
Norma e classe do elemento	DIN EN 60751, classe A	Referência normativa e classe declaradas para o Pt100.
Faixa de medição	-50 a 250 °C (-58 a 482 °F)	Limites de medição informados pelo fabricante.
Aviso sobre a área de medição	Imóvel: 280 °C / 536 °F (10.000 h)	Condição específica declarada na ficha; não substitui a faixa de medição.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada; t representa a temperatura conforme a documentação do fabricante.
Meios de aplicação	Fluidos líquidos e gasosos	Meios indicados para aplicação.
Profundidade mínima de imersão	15 mm	Profundidade mínima declarada para a imersão da sonda.

Dados elétricos e conexão
Conexão elétrica	Cabo PTFE de 2 m; 1 x M12, codificação A, 4 contatos	Configuração elétrica declarada; consulte o datasheet para a atribuição dos contatos.
Classe de proteção elétrica	III	Classe de proteção informada pelo fabricante.

Tempos de resposta
Tempo dinâmico de resposta T05 / T09	11 / 37 s	Valores conforme DIN EN 60751.

Dados mecânicos e materiais
Comprimento da sonda	50 mm	Comprimento informado para a sonda.
Comprimento de instalação EL	50 mm	Comprimento de instalação declarado.
Diâmetro da sonda	6 mm	Dimensão da sonda informada.
Conexão de processo	Adaptação de fixação Ø 6 mm	Interface mecânica de fixação indicada na ficha.
Materiais em contato com o fluido	Aço inoxidável 1.4571 (316Ti)	Material informado para as partes em contato com o fluido.
Materiais de construção	1.4571 (aço inoxidável / 316Ti); PFA/PTFE	Materiais indicados no cadastro do produto; a ficha associa o aço inoxidável às partes em contato com o fluido.
Invólucro	Cilíndrico	Formato declarado no cadastro.
Peso	72,7 g	Valor informado no conjunto de atributos do produto.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado para o produto; observe as condições de instalação e conexão indicadas pelo fabricante.
Observação de segurança	Os valores para segurança aplicam-se à água	Nota de aplicação associada aos valores de segurança na ficha.

Vida útil estatística
MTTF	11.416 anos	Valor estatístico declarado no cadastro; não equivale a uma vida útil garantida.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt100; conexão a unidades de avaliação compatíveis com Pt100. Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Cabo PTFE de 2 m com conector M12, codificação A, 4 contatos. Verifique a pinagem no datasheet e confirme que a unidade de avaliação aceita o elemento Pt100; não há pinagem detalhada informada nos dados disponíveis.

Processo Adaptação de fixação de Ø 6 mm; sonda com comprimento de instalação de 50 mm. A compatibilidade mecânica depende da fixação e da geometria da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Unidade de avaliação com entrada para Pt100 e conexão elétrica correspondente ao M12 de 4 contatos	✓	O sensor utiliza um elemento Pt100 e possui cabo terminado em conector M12 de 4 contatos; confirme a pinagem no datasheet.
Processo com fluido líquido ou gasoso dentro da faixa de -50 a 250 °C, com material de contato adequado	✓	A ficha indica aplicação em fluidos líquidos e gasosos e informa aço inoxidável 1.4571 (316Ti) como material em contato com o fluido.
Instalação que requer adaptação de fixação de 6 mm e comprimento de instalação de 50 mm	✓	Essas dimensões correspondem às especificações mecânicas declaradas para o TS2256.
Unidade de avaliação que não aceita Pt100	✗	O elemento de medição especificado é Pt100; a ficha não declara outros tipos de entrada compatíveis.
Processo que requer temperatura fora da faixa de -50 a 250 °C	✗	A condição excede a faixa de medição informada para o produto.
Montagem que exige conexão de processo diferente da adaptação de fixação de 6 mm	✗	A conexão de processo informada é uma adaptação de fixação de Ø 6 mm; não há outras interfaces mecânicas declaradas.

INSTALAÇÃO

Como instalar o TS2256 IFM — Sensor de temperatura para fluidos, Pt100, comprimento de instalação de 50 mm, cabo PTFE de 2 m e conexão M12

Confirme que a unidade de avaliação aceita um elemento Pt100 conforme DIN EN 60751, classe A.
Verifique se a geometria de montagem é compatível com a adaptação de fixação de 6 mm e o comprimento de instalação de 50 mm.
Confirme que a profundidade de imersão disponível atende ao mínimo de 15 mm e que a temperatura está dentro da faixa especificada.
Avalie a compatibilidade do aço inoxidável 1.4571 (316Ti) com o fluido do processo.
Conecte o M12 de 4 contatos à unidade de avaliação compatível, seguindo a pinagem indicada no datasheet do fabricante.
Após a instalação, confira a conexão e valide a leitura da temperatura na unidade de avaliação.

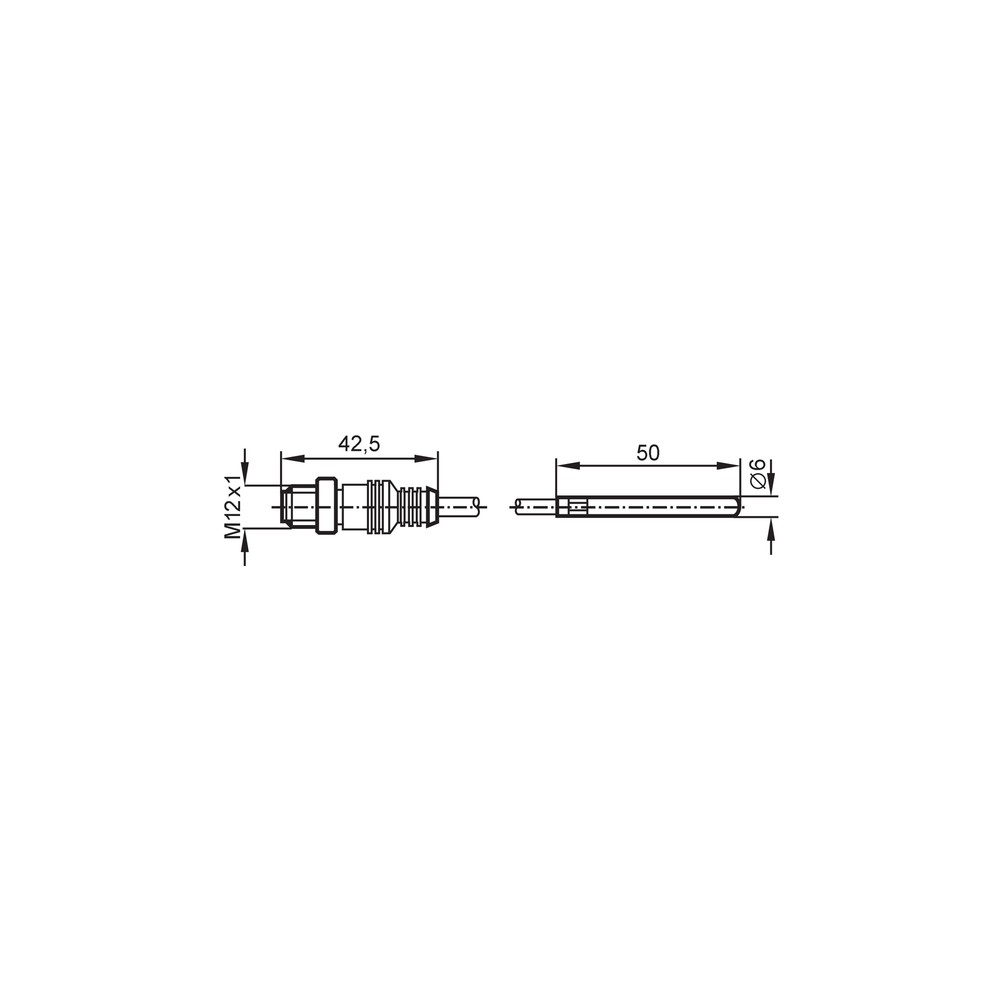

Desenho Dimensional

ACESSÓRIOS

Cabo PTFE de 2 m
Conexão de processo M12

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura válida.	Entrada configurada para um tipo de sensor diferente de Pt100 ou conexão elétrica incompatível.	Confirme a configuração da entrada para Pt100 e compare a ligação dos contatos com o datasheet do TS2256.
A leitura de temperatura parece instável ou diverge do processo.	Conexão elétrica inadequada, contato incompleto ou problema na ligação entre o conector e a unidade de avaliação.	Inspecione o acoplamento M12 e verifique a continuidade e a pinagem conforme a documentação do fabricante.
A resposta de temperatura é lenta em relação ao processo.	Imersão insuficiente ou montagem que não posiciona a sonda adequadamente no fluido.	Confira a posição de montagem e se a profundidade de imersão atende ao mínimo especificado de 15 mm.
A medição fica fora da faixa esperada ou não corresponde ao processo.	Temperatura do processo fora da faixa de medição especificada ou incompatibilidade do material com o fluido.	Compare a temperatura real com os limites de medição e verifique se o material em contato é adequado às condições do fluido.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica TS2256 em português (Datasheet) Desenho em escala TS2256 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o TS2256 e para quem ele serve?

É um sensor de temperatura IFM com elemento Pt100 para conexão a uma unidade de avaliação. É destinado à medição em fluidos líquidos ou gasosos, desde que a entrada do equipamento aceite Pt100.

O que acompanha o sensor?

O produto é descrito com cabo PTFE de 2 m e conexão M12. A embalagem está indicada como uma peça.

Posso conectar o TS2256 a qualquer controlador ou unidade de avaliação?

Não necessariamente: a unidade deve aceitar um elemento Pt100 e ser compatível com a conexão elétrica M12 de 4 contatos. Consulte o datasheet para conferir a pinagem e os requisitos da entrada.

Ele funciona em temperaturas acima de 250 °C?

A faixa de medição informada é de -50 a 250 °C. A ficha também registra uma condição de 280 °C por 10.000 h; confirme no datasheet a aplicação dessa observação antes de especificar o sensor para essa condição.

Este sensor serve para uma montagem com fixação diferente de 6 mm?

A conexão de processo informada é uma adaptação de fixação de Ø 6 mm. Se a montagem exigir outra dimensão, verifique a compatibilidade mecânica antes da compra.

Ele é adequado para qualquer fluido corrosivo?

A ficha informa aço inoxidável 1.4571 (316Ti) como material em contato com o fluido, mas não declara compatibilidade universal com fluidos corrosivos. Confirme a compatibilidade química para o processo específico.

A unidade de avaliação não mostra temperatura; o que devo verificar antes de trocar o sensor?

Verifique primeiro se a entrada está configurada para Pt100 e se a conexão M12 está corretamente acoplada. Confira também a pinagem no datasheet e a continuidade da ligação.

A leitura demora a acompanhar a temperatura do processo; o sensor está com defeito?

Não é possível concluir isso apenas pelo sintoma. Verifique a posição de instalação e se a sonda atende à profundidade mínima de imersão de 15 mm; a ficha informa tempos T05/T09 de 11/37 s conforme DIN EN 60751.

Devo escolher este sensor ou um modelo com outro elemento de medição?

Escolha o TS2256 quando a unidade de avaliação aceitar Pt100 e a montagem corresponder às dimensões e à faixa especificadas. Se o sistema exigir outro tipo de elemento, selecione um sensor compatível com essa entrada.

Quais cuidados devo ter na instalação e no uso?

Confira a compatibilidade da unidade de avaliação, da montagem e do material com o processo antes de conectar o sensor. Para pinagem e instruções específicas de instalação, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de temperatura cujo valor de resistência varia com a temperatura.

DIN EN 60751

Norma indicada pelo fabricante como referência para o elemento Pt100 e para os tempos de resposta informados.

T05 / T09

Parâmetros de tempo dinâmico de resposta do sensor, apresentados como tempos associados à resposta térmica.

Grau de proteção IP 67

Classificação de proteção declarada para o invólucro; as condições de montagem e conexão devem seguir a documentação do fabricante.

Profundidade mínima de imersão

Profundidade mínima indicada para a imersão da sonda no meio medido.
