Sensor de Temperatura IFM TS2239 Pt100 -40 a 90°C

Pré-visualizar: TS2239 IFM - Sensor de Temperatura IFM Contato em Corpos Sólidos Pt100 -40 a 90°C Cabo 2m

TS2239 IFM - Sensor de Temperatura IFM Contato em Corpos Sólidos Pt100 -40 a 90°C Cabo 2m

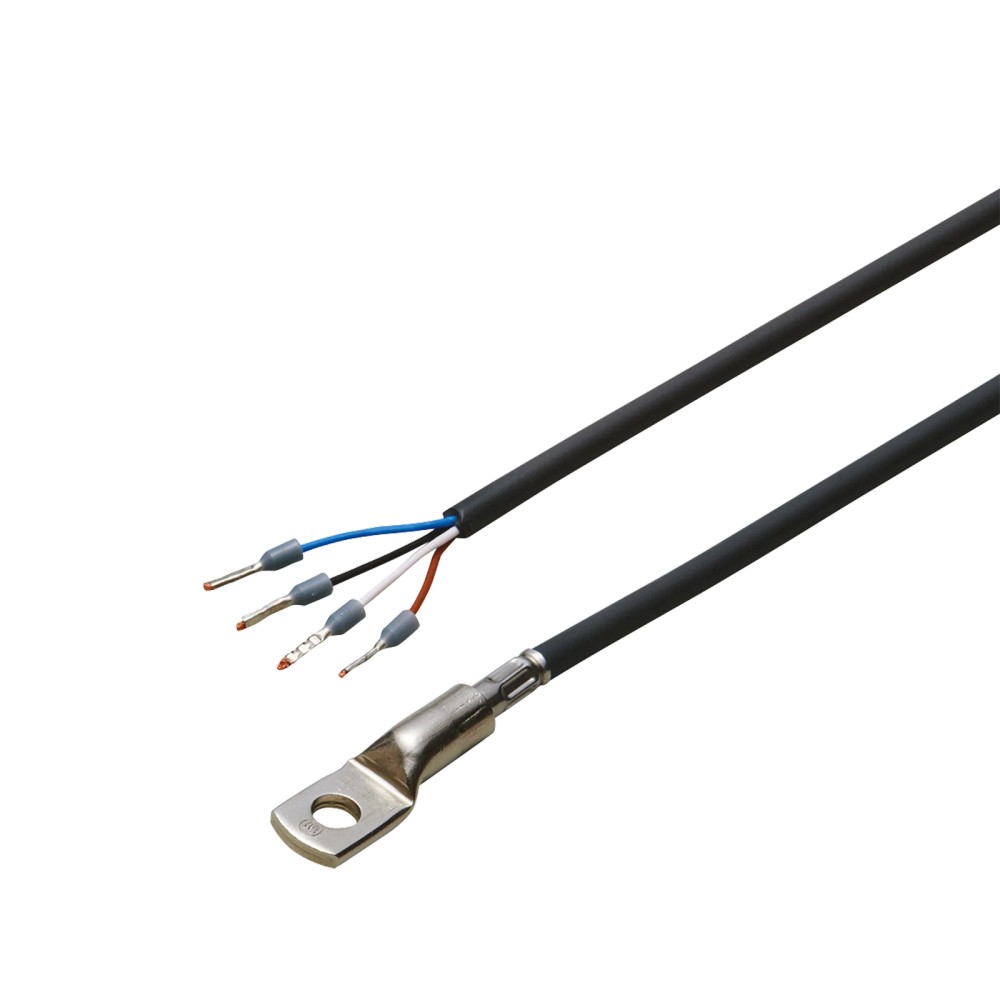

Imagem meramente ilustrativa

R$ 479,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2239
EAN: 4021179276122
NCM do produto: 85332190

Destaques do Produto Tipo Pt100...mais

Fechar menu

Saiba mais sobre: "TS2239 IFM - Sensor de Temperatura IFM Contato em Corpos Sólidos Pt100 -40 a 90°C Cabo 2m"

Destaques do Produto

Tipo

Pt100

Faixa

-40 a 90 °C

Cabo

2 metros PUR

Classe

A (DIN EN 60751)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TS2239 - Pt100 Contato em Superfície 2m

O sensor de temperatura TS2239 da IFM é um componente de precisão tipo Pt100, projetado especificamente para medição de temperatura por contato em superfícies sólidas. Com classe de precisão A conforme norma DIN EN 60751, ele garante leituras confiáveis entre -40 e 90 °C. Este dispositivo possui cabo fixo de 2 metros com revestimento em poliuretano (PUR), ideal para ambientes industriais exigentes com proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TS2239
Elemento	Pt100
Precisão	Classe A
Cabo	2 metros
Proteção	IP 67
Material	Aço Inox 316Ti
Dimensões	12,5 x 8,7 x 49,5 mm
Peso	101,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de temperatura em superfícies metálicas planas.
Aplicações que requerem precisão Classe A conforme DIN EN 60751.
Ambientes industriais que necessitam de cabos com revestimento PUR resistente.

⚠ Considere outro se precisa de:

Imersão direta sem proteção em meios altamente corrosivos.
Uso em ambientes com temperaturas acima de 90°C.
Instalação sem pasta térmica em superfícies rugosas, devido à perda de precisão no tempo de resposta.

APLICAÇÕES E USO

Monitoramento de temperatura em carcaças de motores e máquinas.
Medição de temperatura de superfícies de moldes ou placas térmicas.
Integração em sistemas de avaliação de temperatura via Pt100.
Limitação: Não projetado para imersão direta em fluxos de líquidos onde o contato direto entre o sensor e o fluido não seja otimizado.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TS2239 - Pt100 Contato em Superfície 2m, verifique estes pontos:

Escolha este modelo se...

Você precisa de um sensor de contato superficial robusto para monitorar superfícies sólidas com alta precisão e conformidade DIN classe A.

Busque alternativa se...

Seu processo exige imersão em fluidos corrosivos com alta pressão ou se a faixa de temperatura for superior a 90 °C, casos onde sensores tipo poço ou com maior isolamento térmico são necessários.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Elemento de medição	1 x Pt 100	Sensor de resistência padrão conforme DIN EN 60751, classe A
Faixa de medição	-40 a 90 °C	Limite de operação térmica garantida pelo fabricante

Características Mecânicas
Grau de proteção	IP 67	Resistência à entrada de poeira e umidade
Material da manga	Aço inoxidável 1.4571 (316Ti)	Alta resistência à corrosão em ambientes agressivos

Conexão Elétrica
Cabo	2 metros, PUR	Cabo de interconexão com 4 x 0,34 mm²

COMPATIBILIDADE

Comunicação

• Entradas analógicas Pt100 (DIN EN 60751)

Conexões

Elétrica Cabo 2 m, PUR, 4 x 0,34 mm²

Processo 12,5 x 8,7 x 49,5 mm (montagem por contato superficial)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de carcaça metálica de motor	✓	A geometria e o elemento Pt100 são adequados para este perfil de temperatura e material.
Imersão direta em óleo de corte	✗	O sensor é de contato superficial; a imersão pode comprometer a vedação a longo prazo.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TS2239 - Pt100 Contato em Superfície 2m

Limpe a superfície de contato para remover resíduos e contaminantes.
Aplique uma camada fina de pasta térmica na face do sensor.
Fixe o sensor garantindo pressão constante contra a superfície alvo.
Passe o cabo protegendo-o contra tensões mecânicas excessivas.
Conecte os fios conforme o diagrama de cores: BK, BN, BU, WH.
Verifique se a isolação elétrica está conforme as normas da instalação.

Diagrama Elétrico

ACESSÓRIOS

Pasta térmica condutiva (recomendada para instalação)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de leitura ou sinal oscilante no CLP.	Dano por tração ou corte no cabo PUR.	Testar continuidade dos fios BK, BN, BU e WH.
Resposta lenta ou diferença de temperatura real.	Falha na transferência térmica por acúmulo de ar.	Verificar aplicação de pasta térmica e alinhamento.
Desvio excessivo (drift) nos valores medidos.	Umidade infiltrada na conexão.	Inspecionar estanqueidade do ponto de conexão.
Sensor operando fora da escala ou perda de calibração.	Sobrecarga de temperatura excedendo 90°C.	Verificar histórico da temperatura do processo.

DOCUMENTAÇÃO TÉCNICA

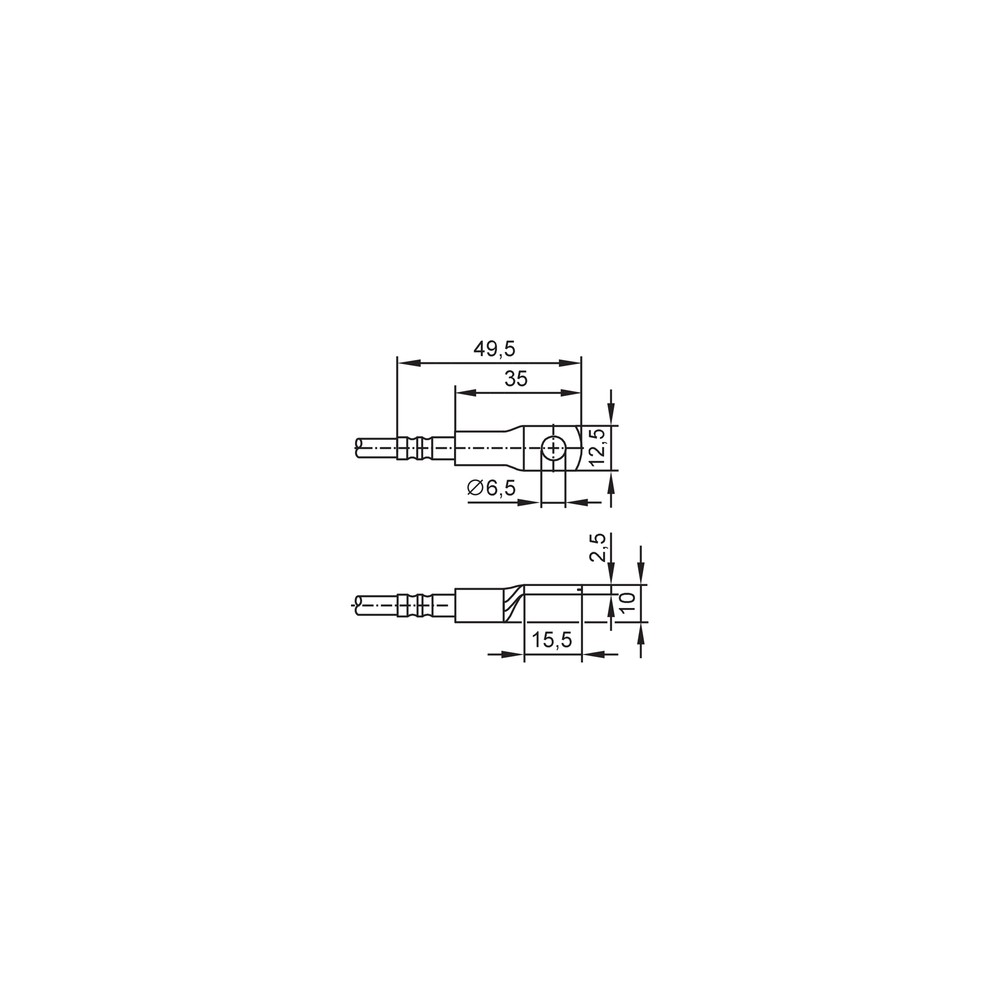

Datasheet Técnico TS2239 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TS2239 da IFM?

O TS2239 é um sensor de temperatura com sonda de contato do tipo Pt100, desenvolvido para monitoramento de temperatura em superfícies de corpos sólidos com alta precisão.

O que acompanha o produto no momento da compra?

Este modelo é acompanhado por uma sonda de contato integrada e um cabo de conexão PUR de 2 metros com mangas terminais.

O sensor pode ser utilizado por imersão em líquidos?

Este sensor não é indicado para imersão direta em líquidos corrosivos ou ambientes que exijam sensores de imersão tipo poço térmico, pois sua geometria é otimizada para contato superficial.

Quais as restrições de uso deste sensor de temperatura?

Não deve ser aplicado em faixas de temperatura superiores a 90 °C ou inferiores a -40 °C, pois essas condições excedem os limites operacionais da classe de precisão especificada.

O que causa instabilidade na leitura do sinal do sensor?

Sintomas de leitura instável ou ausência de sinal indicam frequentemente rompimento interno do elemento Pt100 ou falha na blindagem do cabo devido ao estresse mecânico.

Como diagnosticar falhas no TS2239?

Verifique a continuidade elétrica do elemento Pt100 com um multímetro e inspecione visualmente se o cabo PUR apresenta cortes, esmagamentos ou ressecamento por produtos químicos.

Qual a vantagem deste sensor em relação a um elemento Pt100 comum?

O TS2239 é uma solução integrada de sonda e cabo pronto para conexão, enquanto elementos Pt100 avulsos requerem montagem externa, conectores dedicados e selagem manual da ponta sensora.

Como decidir entre este sensor de contato e um sensor de rosca?

A escolha depende da necessidade de fixação; o TS2239 é focado em montagem de contato superficial, enquanto outros modelos podem oferecer roscas de processo para inserção direta em tubulações.

Quais cuidados na instalação são necessários para garantir a precisão?

Para garantir a precisão de medição de 12 segundos (t05), é fundamental que a superfície de contato esteja limpa e que seja aplicada pasta térmica adequada para eliminar bolsas de ar entre o sensor e o corpo sólido.

Qual a procedência e padrão de qualidade deste componente?

A IFM garante a conformidade do produto conforme as normas DIN EN 60751, assegurando que o componente atenda à classe A de precisão para aplicações industriais exigentes.

GLOSSÁRIO TÉCNICO

Pt100

Termômetro de resistência de platina com 100 ohms a 0°C, conforme norma DIN EN 60751. (Ref.: elemento de medição)

Classe A

Nível de tolerância de precisão definido pela norma IEC 60751, garantindo menor margem de erro. (Ref.: elemento de medição)

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e a óleos industriais. (Ref.: material do cabo)

IP 67

Grau de proteção que assegura estanqueidade contra poeira e imersão temporária em água. (Ref.: ip_rating)

Tempo de resposta t05

Tempo necessário para o sensor atingir 50% do valor final da temperatura após um salto térmico. (Ref.: tempo de resposta)
