Sensor de Temperatura IFM TS2056 Pt100

Pré-visualizar: TS2056 IFM - Sensor de Temperatura IFM Pt100 Medição de fluidos -50 a 250°C, Cabo 2m, M12

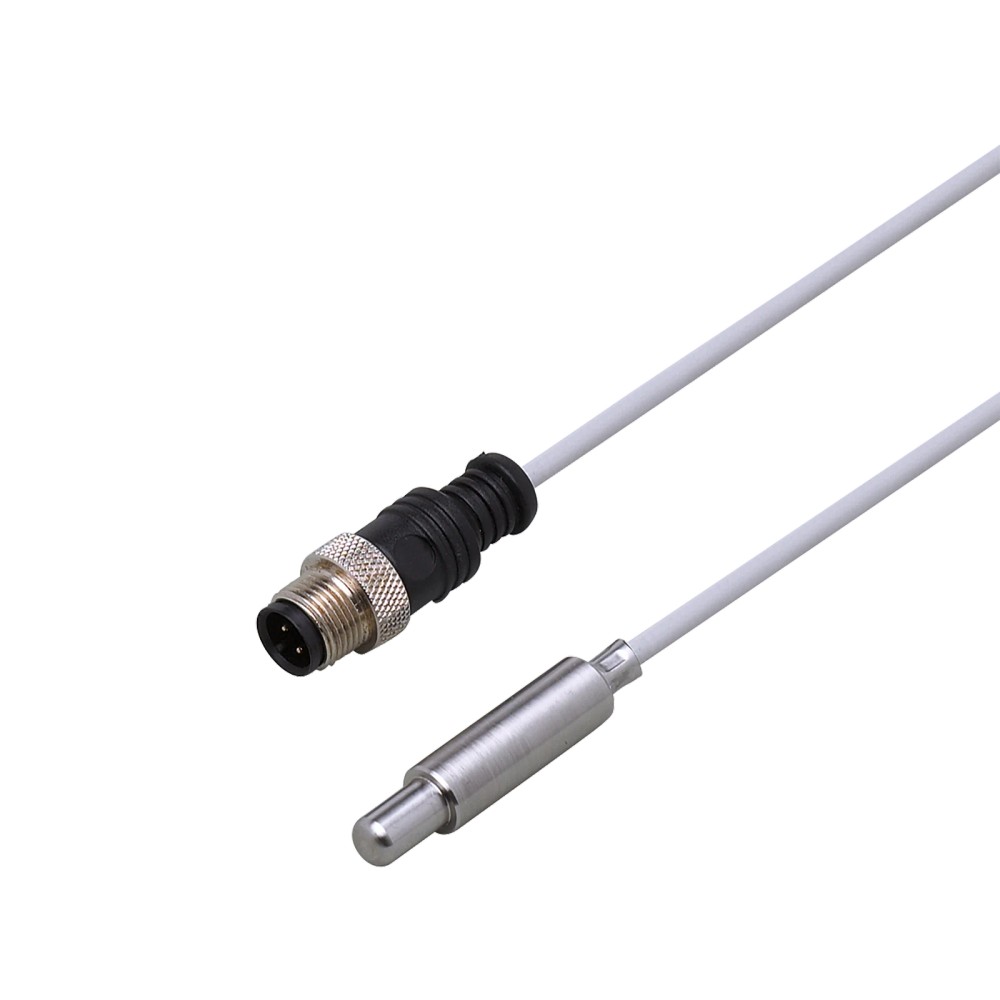

TS2056 IFM - Sensor de Temperatura IFM Pt100 Medição de fluidos -50 a 250°C, Cabo 2m, M12

Imagem meramente ilustrativa

R$ 1.172,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS2056
EAN: 4021179218900
NCM do produto: 85332190

Destaques do Produto Elemento 1 x Pt 100...mais

Fechar menu

Saiba mais sobre: "TS2056 IFM - Sensor de Temperatura IFM Pt100 Medição de fluidos -50 a 250°C, Cabo 2m, M12"

Destaques do Produto

Elemento

1 x Pt 100 (Classe A)

Alcance

-50 a 250 °C

Conexão

M12, 4 contatos

Cabo

2 metros PTFE

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o TS2056 IFM - Sensor de Temperatura Pt100, 2m Cabo, M12

O TS2056 é um sensor de temperatura Pt100 de alta precisão, projetado para monitoramento industrial de fluidos entre -50 e 250°C. Com construção robusta em aço inoxidável 1.4404, este sensor oferece longa vida útil e resistência a pressões de até 160 bar. Acompanha cabo de 2 metros e conector M12, facilitando a integração em sistemas automatizados.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	TS2056
Elemento de medição	Pt100 Classe A
Alcance de medição	-50 a 250 °C
Comprimento de instalação	42 mm
Resistência à pressão	160 bar
Conexão elétrica	M12
Grau de Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de fluidos líquidos e gasosos em linhas industriais
Processos que exigem precisão classe A (conforme DIN EN 60751)
Sistemas com interface de conexão M12 e necessidade de cabo integrado

⚠ Considere outro se precisa de:

Aplicações com pressão superior a 160 bar sem suporte adequado
Fluidos que atacam aço inoxidável 1.4404 ou PTFE
Processos com temperatura de operação contínua acima de 250°C

APLICAÇÕES E USO

Monitoramento de temperatura em tanques e tubulações industriais.
Processos de automação que requerem medição analógica de alta precisão (Classe A).
Aplicações com fluidos compatíveis com aço inox 316L dentro da faixa de temperatura especificada.
Sistemas que utilizam conexão de processo de 10 mm.

COMO ESCOLHER

Antes de comprar o TS2056 IFM - Sensor de Temperatura Pt100, 2m Cabo, M12, verifique estes pontos:

Quando escolher este sensor

Indicado quando sua aplicação exige conformidade com a norma DIN EN 60751 classe A e o processo opera dentro da faixa de -50 a 250°C com pressão inferior a 160 bar.

Quando evitar este sensor

Evite se o processo envolver temperaturas superiores a 250°C ou se o diâmetro do poço de termopar não for compatível com a adaptação de fixação de 10 mm.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Elemento de medição	1 x Pt 100 (DIN EN 60751, classe A)	Padrão de referência para sensores termométricos de precisão.
Alcance de medição	-50 a 250 °C	Limite operacional nominal do sensor.

Dados Mecânicos
Resistência à pressão	160 bar	Pressão máxima suportada na conexão de processo.
Comprimento de instalação	42 mm	Dimensão física da sonda inserida no processo.
Materiais	Aço inoxidável 1.4404 / 316L	Material em contato direto com o fluido.

Dados Elétricos e Ambientais
Conexão elétrica	Cabo 2m, M12, 4 contatos	Interface de comunicação/alimentação.
Proteção	IP 67	Grau de proteção contra entrada de poeira e água.

COMPATIBILIDADE

Comunicação

• Pt100 (Analógico)

Conexões

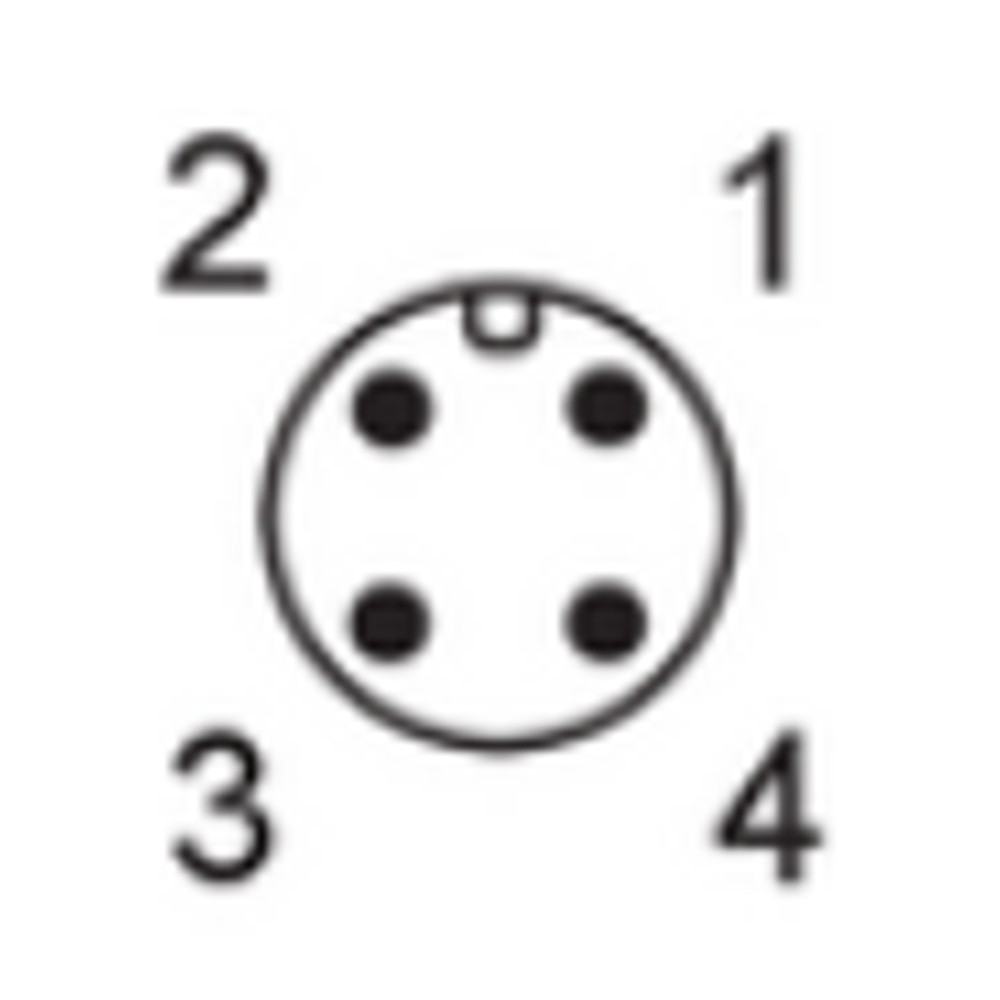

Elétrica M12, 4 contatos, codificação A

Processo Adaptação de fixação Ø 10 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de líquidos a 150°C	✓	Dentro da faixa operacional do sensor.
Processos acima de 250°C	✗	Excede a temperatura nominal de operação do sensor.
Montagem em orifícios > 10 mm	✗	Não haverá vedação adequada para a pressão especificada.

INSTALAÇÃO

Como instalar o TS2056 IFM - Sensor de Temperatura Pt100, 2m Cabo, M12

Verifique a compatibilidade do diâmetro de montagem (10 mm).
Insira o sensor no poço termométrico respeitando a profundidade mínima de 15 mm.
Fixe o sensor utilizando o adaptador de anel progressivo para garantir a vedação a 160 bar.
Conecte o cabo M12 aos contatos correspondentes do sistema de controle.
Certifique-se de que o conector esteja rosqueado corretamente para garantir a proteção IP 67.
Verifique a integridade do sinal no controlador após a energização.

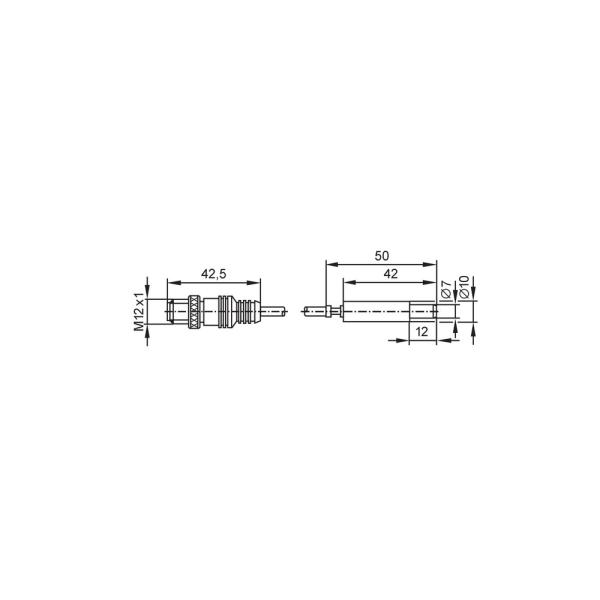

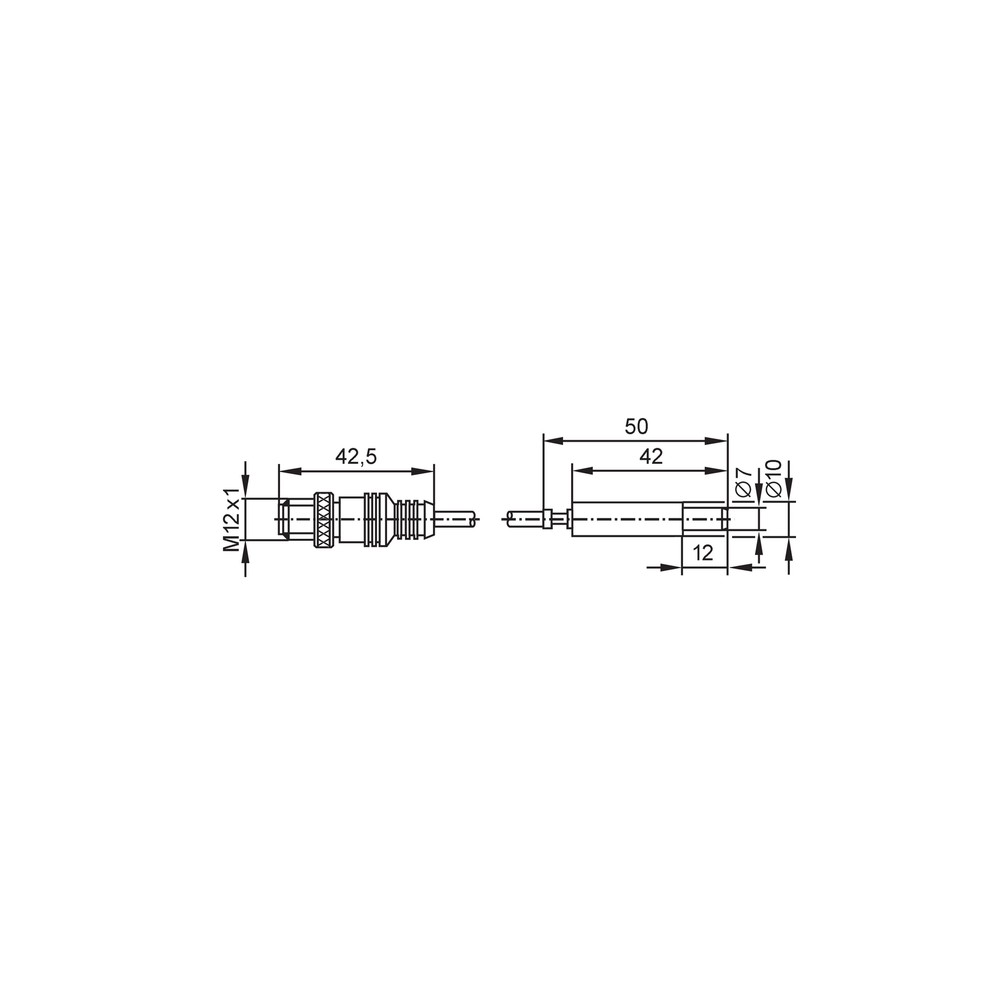

Desenho Dimensional

ACESSÓRIOS

Cabo de conexão integrado 2m
Conexão de processo tipo adaptador de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura instável ou sinal intermitente.	Dano ao cabo ou mau contato no conector M12.	Testar continuidade do cabo e limpeza dos pinos do conector M12.
Valor fixo ou incorreto fora da faixa real.	Falha no elemento Pt100 por sobrecarga térmica ou mecânica.	Medir a resistência nos pinos do conector e comparar com a curva Pt100.
Erro de medição ou leitura lenta.	Profundidade de imersão insuficiente (< 15mm).	Verificar se a ponta do sensor está submersa conforme a instrução de montagem.
Sinal de oxidação ou falha de vedação.	Corrosão do invólucro por fluido incompatível.	Verificar compatibilidade química do fluido com aço 316L.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico TS2056 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor TS2056 e qual sua função?

Este é um sensor de temperatura industrial baseado em elemento Pt100 classe A, projetado para monitoramento preciso de fluidos em processos automatizados.

O que acompanha o sensor TS2056 na embalagem?

O pacote padrão do TS2056 inclui o sensor, um cabo de 2 metros em PTFE e a conexão de processo integrada conforme especificado.

Existe alguma limitação de temperatura para o uso deste sensor?

Este sensor não é adequado para aplicações com temperaturas de processo superiores a 250°C constantes ou que excedam a resistência de 160 bar, sob risco de dano estrutural.

Posso usar este sensor em qualquer tipo de fluido?

O sensor não deve ser utilizado em ambientes com fluidos corrosivos que ataquem aço inoxidável 1.4404 ou PTFE, pois estes são os materiais de contato.

Como diagnosticar falhas na leitura de temperatura?

Se a leitura de temperatura apresentar instabilidade, verifique primeiramente a continuidade dos contatos M12 e a integridade do cabo de 2 metros quanto a rupturas físicas.

O que indica um desvio constante na leitura de temperatura?

Sintomas de erro de medição podem indicar falha no elemento Pt100 interno. Verifique a resistência nos pinos do conector M12 utilizando um multímetro de precisão para comparar com a curva padrão Pt100.

Devo escolher este sensor ou um modelo com saída IO-Link?

O TS2056 é um sensor de temperatura Pt100, ideal para medição analógica direta, enquanto alternativas com saída IO-Link ou sinal 4-20mA são indicadas para sistemas com necessidade de conversão de sinal integrada.

Como decidir entre o TS2056 e outros sensores IFM?

A escolha entre modelos similares depende do comprimento de instalação (42 mm neste caso) e da compatibilidade da conexão mecânica; verifique se o diâmetro de 10 mm se ajusta ao seu poço de termopar.

Quais os cuidados necessários na instalação deste sensor?

A instalação requer que a profundidade mínima de imersão de 15 mm seja respeitada para garantir a precisão da leitura, sendo montado via adaptador de fixação de 10 mm.

Qual a procedência e confiabilidade deste sensor?

Este produto possui uma vida útil operacional (MTTF) calculada de 11.416 anos, garantindo alta confiabilidade na operação industrial contínua.

GLOSSÁRIO TÉCNICO

Pt100

Sensor de temperatura de resistência de platina (Ref.: 100 ohms a 0°C).

DIN EN 60751

Norma técnica que define as características de sensores de temperatura de resistência industrial (Ref.: classe A).

PTFE

Polímero de alta resistência química utilizado no revestimento do cabo (Ref.: PTFE-cabo).

MTTF

Tempo médio entre falhas, indicando a confiabilidade do componente (Ref.: 11416 anos).

Conexão M12

Padrão de conexão elétrica circular para sensores industriais (Ref.: 4 contatos).
