Sensor de Temperatura IFM TS0759 Pt100 M5 10m

Pré-visualizar: TS0759 IFM - Sensor de Temperatura IFM Medição em Sólidos Pt100 M5 10m Silicone

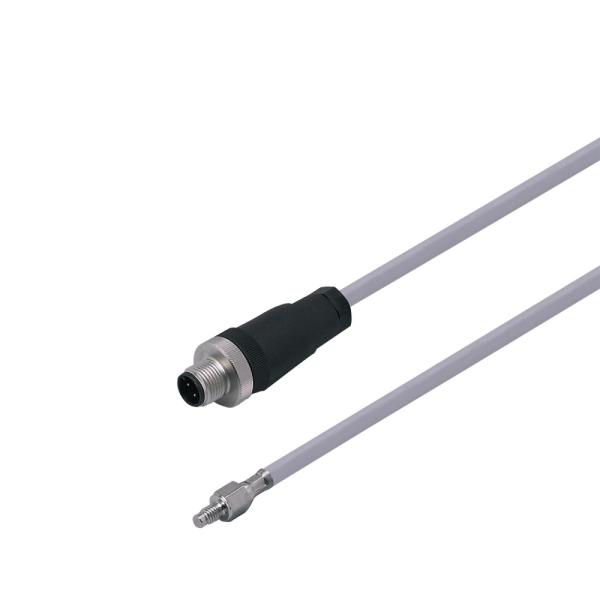

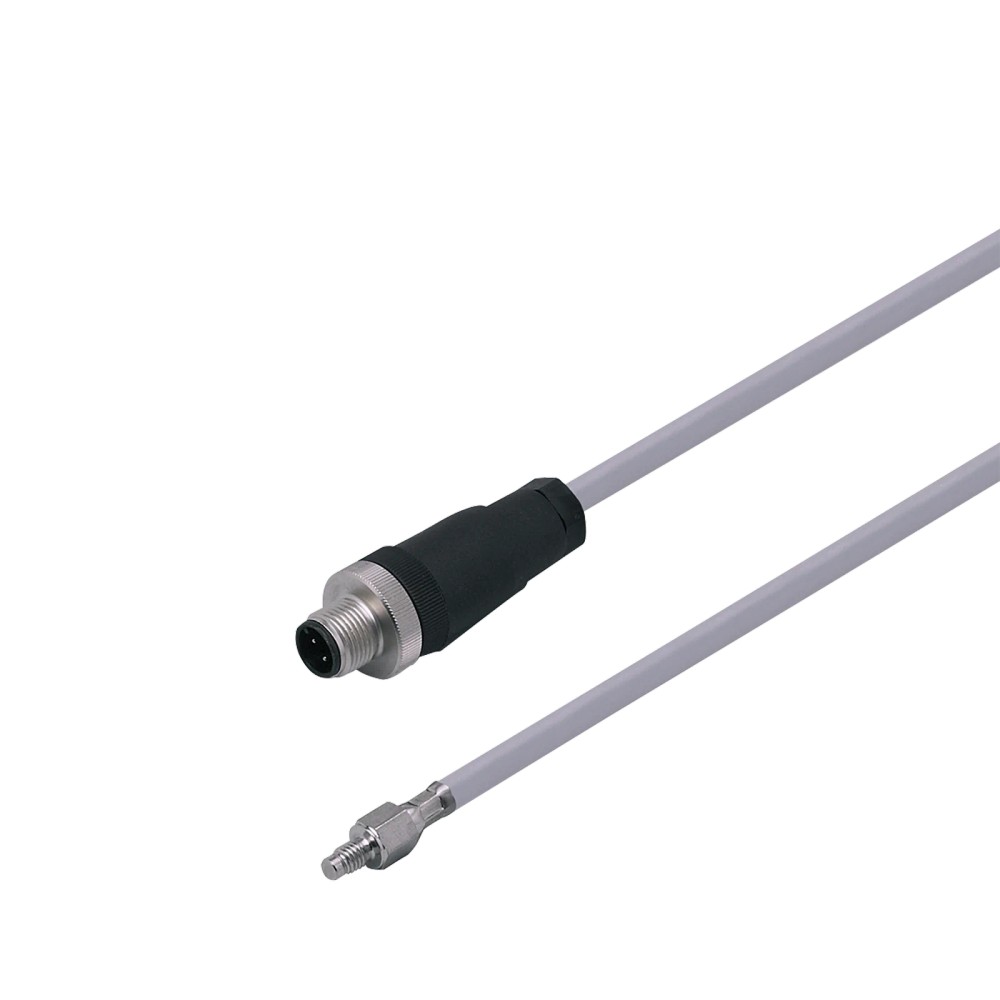

TS0759 IFM - Sensor de Temperatura IFM Medição em Sólidos Pt100 M5 10m Silicone

Imagem meramente ilustrativa

R$ 923,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TS0759
EAN: 4021179258746
NCM do produto: 85332190

Destaques do Produto Faixa de medição -30...mais

Fechar menu

Saiba mais sobre: "TS0759 IFM - Sensor de Temperatura IFM Medição em Sólidos Pt100 M5 10m Silicone"

Destaques do Produto

Faixa de medição

-30 a 180 °C

Elemento de medição

Pt100, classe A

Fixação

Rosca externa M5

Conexão elétrica

M12, codificação A, 4 contatos

Comprimento e material do cabo

10 m, silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Temperatura IFM TS0759, Pt100, sonda de rosca externa M5, cabo de silicone de 10 m e conexão M12

O IFM TS0759 é um sensor de temperatura de contato para medição em corpos sólidos e conexão a unidades de avaliação. Utiliza um elemento Pt100 classe A conforme DIN EN 60751 e mede de -30 a 180 °C. Possui sonda com rosca externa M5, cabo de silicone de 10 m e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TS0759
Elemento sensor	1 x Pt100, classe A conforme DIN EN 60751
Faixa de medição	-30 a 180 °C (-22 a 356 °F)
Aplicação de medição	Contato em corpos sólidos
Conexão de processo	Rosca externa M5
Conexão elétrica	M12, codificação A, 4 contatos
Cabo	10 m, silicone
Proteção	IP67
Material informado	Aço inoxidável 1.4404 (316L)
Torque máximo de aperto	1,5 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de contato da temperatura em corpos sólidos, com montagem por sonda de rosca externa M5.
Aplicações cuja faixa de temperatura de medição esteja entre -30 e 180 °C e que utilizem Pt100 classe A.
Instalações em que sejam apropriados cabo de silicone de 10 m e conexão M12.

⚠ Considere outro se precisa de:

Não selecionar para temperaturas de medição fora da faixa especificada de -30 a 180 °C.
Não selecionar quando a conexão mecânica exigida não aceitar rosca externa M5.
Não selecionar quando a entrada da unidade de avaliação não for compatível com elemento Pt100; verificar a documentação da unidade antes da conexão.

APLICAÇÕES E USO

Aplicação especificada: medição de contato da temperatura em corpos sólidos, por meio da sonda roscada.
Possibilidade condicionada à verificação da instalação: monitoramento de temperatura em um ponto de um componente sólido, se a faixa de -30 a 180 °C, a montagem M5 e a entrada Pt100 da unidade de avaliação forem adequadas.
A ficha não informa meios, condições ambientais detalhadas ou adequação a imersão; não presumir uso em fluidos ou condições além das especificações publicadas.

COMO ESCOLHER

Antes de comprar o Sensor de Temperatura IFM TS0759, Pt100, sonda de rosca externa M5, cabo de silicone de 10 m e conexão M12, verifique estes pontos:

Escolha o TS0759 quando

A aplicação exigir medição de contato em corpo sólido, elemento Pt100 classe A, faixa de -30 a 180 °C, fixação por rosca externa M5 e cabo de silicone de 10 m com conector M12.

Procure outra configuração quando

A faixa necessária ultrapassar os limites especificados, a montagem não aceitar rosca M5 ou a unidade de avaliação não receber Pt100. A ficha não identifica modelos alternativos; confirme a configuração requerida na documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de temperatura com cabo e sonda de rosca	Descrição do produto na ficha.
Modelo	Sensor parafusado	Forma de montagem indicada.
Montagem	Sensor de contato para corpos sólidos	Aplicação de medição informada.
Conexão a unidade de avaliação	Sensor de temperatura para conexão a unidades de avaliação	A unidade de avaliação não é especificada.

Medição e desempenho
Elemento de medição	1 x Pt100	Elemento resistivo informado pelo fabricante.
Classe do elemento	Classe A, DIN EN 60751	Padrão de referência declarado para o Pt100.
Alcance de medição	-30...180 °C / -22...356 °F	Faixa de medição especificada.
Precisão	± (0,15 K + 0,002 x \|t\|)	Expressão de precisão informada; t representa a temperatura conforme a ficha técnica.
Tempo dinâmico de resposta T05 / T09	3 / 8 s	Valores informados de acordo com DIN EN 60751.

Conexões
Conexão de processo	Rosca externa M5	Conexão mecânica da sonda.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Características do conector indicadas na ficha; pinagem não fornecida nos dados.

Cabo
Comprimento	10 m	Comprimento informado para o cabo fornecido.
Material	Silicone	Material do cabo especificado.

Materiais e construção
Material informado	1.4404 (aço inoxidável / 316L)	Material declarado na ficha.
Invólucro	Cilíndrico	Formato construtivo informado.
Torque máximo de aperto	1,5 Nm	Limite de torque especificado para o aperto.

Condições e dados gerais
Proteção IP	IP67	Grau de proteção informado; observar as condições de instalação e uso do fabricante.
Classe de proteção	III	Classificação especificada na ficha.
MTTF	10.378 anos	Valor declarado na ficha técnica; não representa garantia de vida útil.
Peso	394,25 g	Peso registrado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
GTIN	4021179258746	Identificador comercial do produto.
NCM	8533.21.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Elemento de medição resistivo Pt100; não há protocolo de comunicação digital especificado na ficha.

• Destina-se à conexão a unidades de avaliação compatíveis com Pt100; a compatibilidade deve ser confirmada na documentação da unidade.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos. Elemento de medição 1 x Pt100 classe A conforme DIN EN 60751. A ficha não informa pinagem; consultar o datasheet antes da ligação.

Processo Sonda com rosca externa M5 para medição de contato em corpos sólidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de contato em corpo sólido entre -30 e 180 °C, com entrada de avaliação Pt100 e fixação M5	✓	Corresponde ao tipo de montagem, elemento sensor, faixa e conexão mecânica informados.
Unidade de avaliação com entrada Pt100 e conexão elétrica compatível com M12 codificação A, 4 contatos	✓	A ficha especifica elemento Pt100 e conector M12 com essas características; confirme a pinagem no datasheet.
Medição fora da faixa de -30 a 180 °C	✗	A temperatura requerida fica fora do alcance de medição especificado.
Ponto de instalação que exige conexão mecânica diferente de rosca externa M5	✗	A conexão de processo informada é rosca externa M5.

INSTALAÇÃO

Como instalar o Sensor de Temperatura IFM TS0759, Pt100, sonda de rosca externa M5, cabo de silicone de 10 m e conexão M12

Confirme que a faixa de temperatura exigida está entre -30 e 180 °C e que a aplicação é de contato em corpo sólido.
Verifique se o ponto de montagem aceita a rosca externa M5 e se a superfície permite o contato pretendido.
Instale a sonda sem exceder o torque máximo de aperto de 1,5 Nm.
Posicione o cabo de 10 m sem submeter a conexão ou o cabo a condições não descritas na ficha; consulte o fabricante para requisitos de roteamento.
Conecte o M12 à unidade de avaliação compatível com Pt100; consulte o datasheet para a pinagem antes de energizar ou colocar o sistema em operação.
Após a montagem, confira a leitura na unidade de avaliação e inspecione a fixação e a conexão caso o valor não corresponda ao esperado.

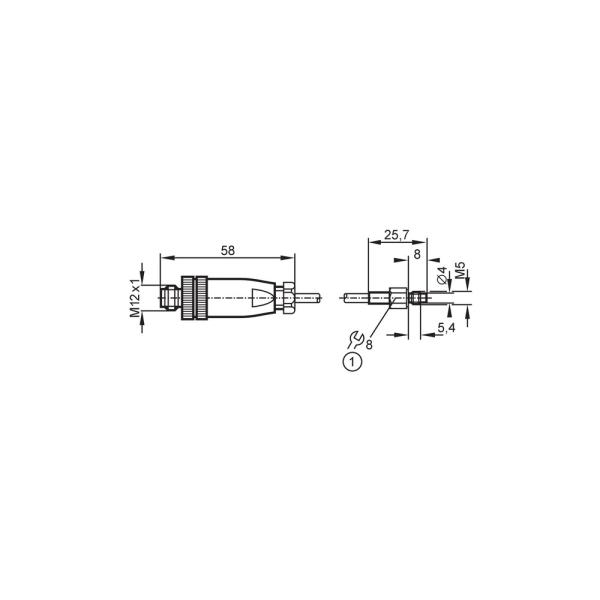

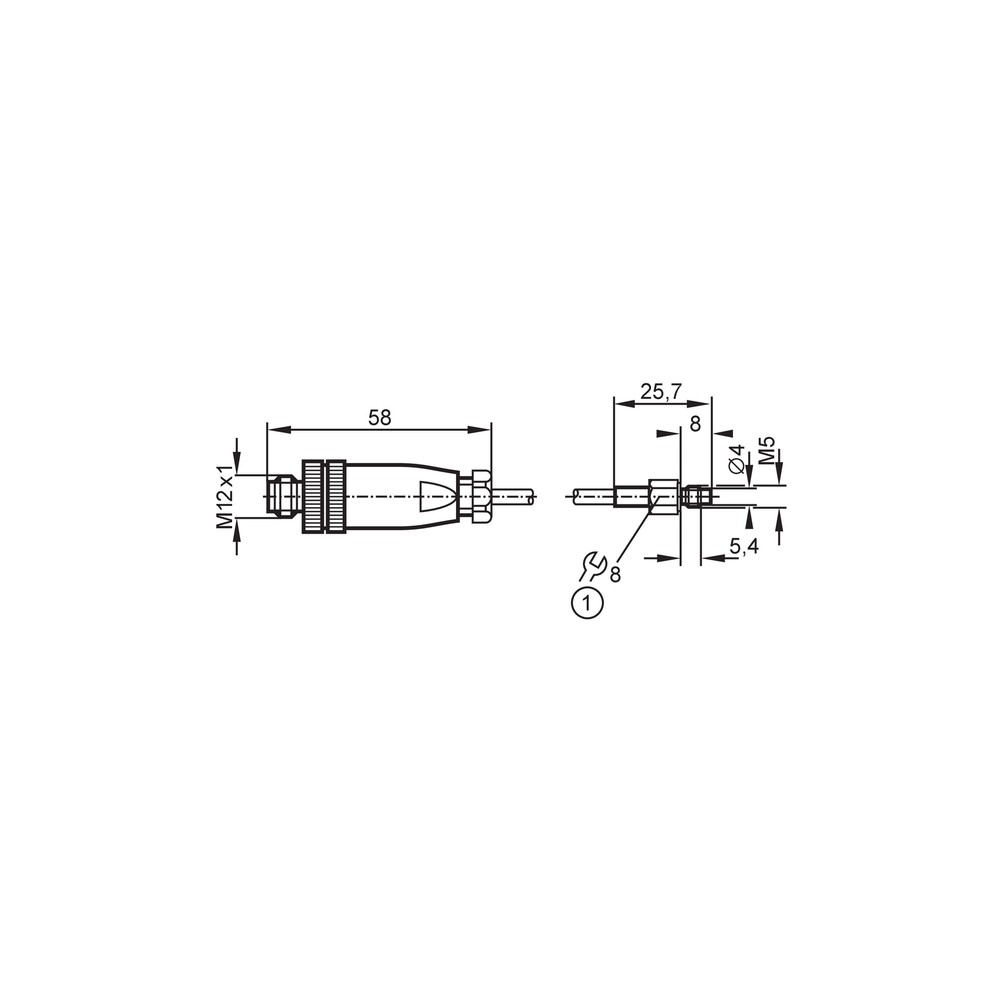

Desenho Dimensional

ACESSÓRIOS

Cabo de silicone de 10 m
Sonda com rosca externa M5
Conexão M12

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade de avaliação não apresenta leitura de temperatura.	Possível incompatibilidade da entrada com Pt100, conexão M12 incorreta ou falha na ligação.	Confirme que a unidade aceita Pt100 e confira conexão e pinagem usando o datasheet; a pinagem não está detalhada nos dados resumidos.
A leitura é instável ou não corresponde à temperatura esperada.	Contato térmico insuficiente entre a sonda e o corpo sólido ou condição de montagem inadequada.	Verifique o assentamento da sonda no ponto de medição e se a fixação M5 está correta, sem exceder 1,5 Nm.
A medição atinge o limite ou não representa a temperatura requerida.	Temperatura do processo fora da faixa especificada para o sensor.	Compare a temperatura requerida com a faixa de -30 a 180 °C.
A conexão elétrica não acopla ou apresenta falha de conexão.	Conector ou interface incompatível com M12 codificação A, 4 contatos, ou acoplamento inadequado.	Confirme o tipo de conector na unidade e inspecione o acoplamento; consulte o datasheet para detalhes de ligação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM TS0759 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM TS0759 e para que serve?

É um sensor de temperatura com elemento Pt100, destinado à medição de contato em corpos sólidos e à conexão a uma unidade de avaliação compatível.

O que acompanha o TS0759?

A composição informada inclui uma sonda de rosca externa M5, cabo de silicone de 10 m e conexão M12.

O conector M12 garante compatibilidade com qualquer unidade de avaliação?

Não. A unidade precisa aceitar o elemento Pt100 e ter conexão elétrica compatível; confirme também a pinagem no datasheet.

Posso usar este sensor para medir temperaturas acima de 180 °C?

Não conforme a faixa especificada: o alcance informado vai até 180 °C. Para temperaturas superiores, selecione um sensor cuja faixa publicada cubra a condição de processo.

Este modelo serve para instalação que exige rosca diferente de M5?

A conexão de processo informada é rosca externa M5. Se o ponto de montagem exigir outra rosca, verifique uma configuração compatível.

A unidade não mostra temperatura; o que devo verificar antes de trocar o sensor?

Confirme se a entrada da unidade aceita Pt100 e verifique a conexão M12 e a pinagem conforme o datasheet. A ficha resumida não fornece o esquema de pinos.

A leitura está instável; o sensor pode estar com defeito?

Antes de substituir, confira o contato da sonda com o corpo sólido, a fixação e a ligação à unidade de avaliação. A ficha não permite atribuir a instabilidade a uma causa única.

É melhor comprar o TS0759 completo ou montar com peças avulsas?

O TS0759 é descrito como sensor com cabo e sonda de rosca, com conexão M12; a composição informada reúne esses itens. A ficha não lista peças avulsas ou kits alternativos para comparação.

Quando devo escolher este Pt100 em vez de outra tecnologia?

Escolha-o quando a aplicação pedir Pt100 classe A, medição de contato em sólido, faixa de -30 a 180 °C e conexão M5. A ficha não apresenta comparação com outras tecnologias.

Que cuidado devo ter ao instalar a sonda?

Respeite o torque máximo de aperto de 1,5 Nm e confirme no datasheet a pinagem do M12 antes de ligar à unidade de avaliação.

GLOSSÁRIO TÉCNICO

Pt100

Elemento resistivo de platina usado para medir temperatura; neste produto é o elemento de medição declarado. (Ref.: 1 x Pt100)

Classe A

Classe de precisão do elemento Pt100 referenciada à norma indicada pelo fabricante. (Ref.: DIN EN 60751, classe A)

Rosca externa

Conexão mecânica com rosca macho usada para fixação da sonda. (Ref.: M5)

M12 codificação A

Tipo e codificação do conector elétrico especificados para a conexão do sensor. (Ref.: M12, codificação A, 4 contatos)

IP67

Grau de proteção declarado para o produto; condições de instalação e uso devem ser verificadas na documentação do fabricante. (Ref.: Proteção IP67)
