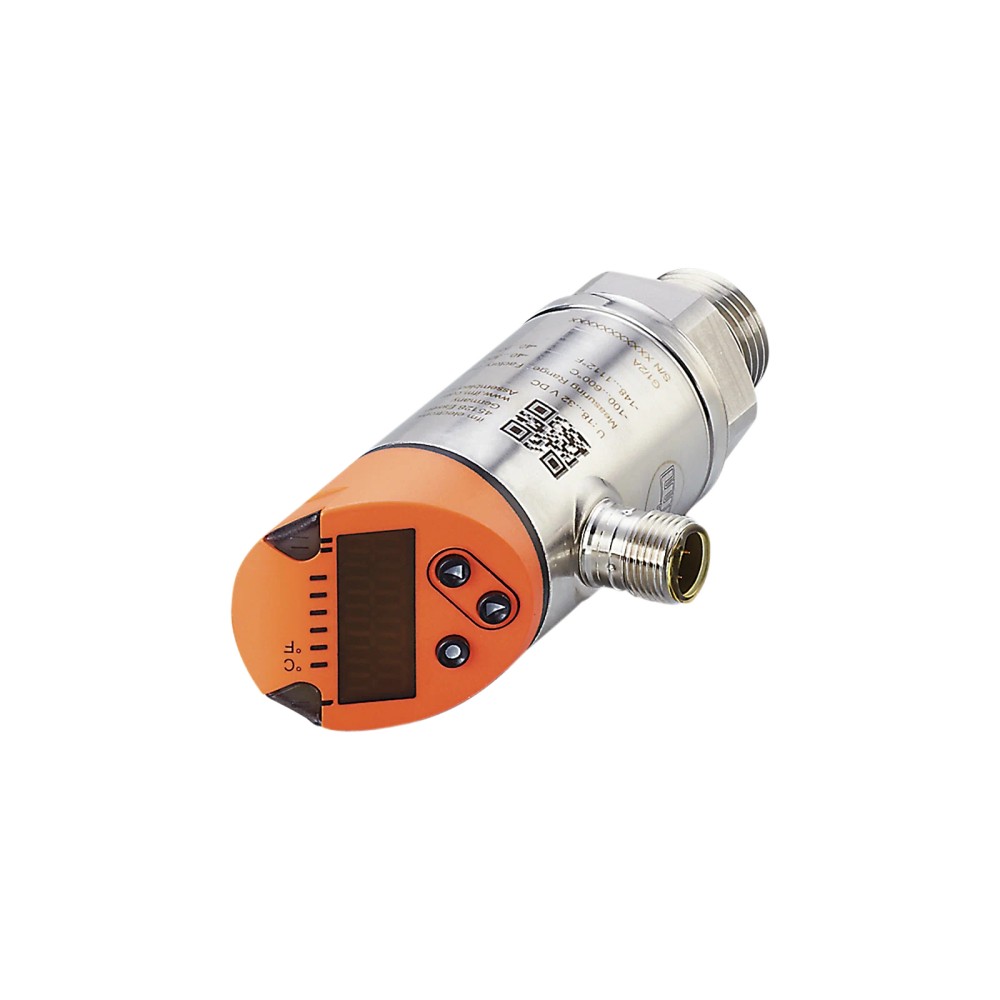

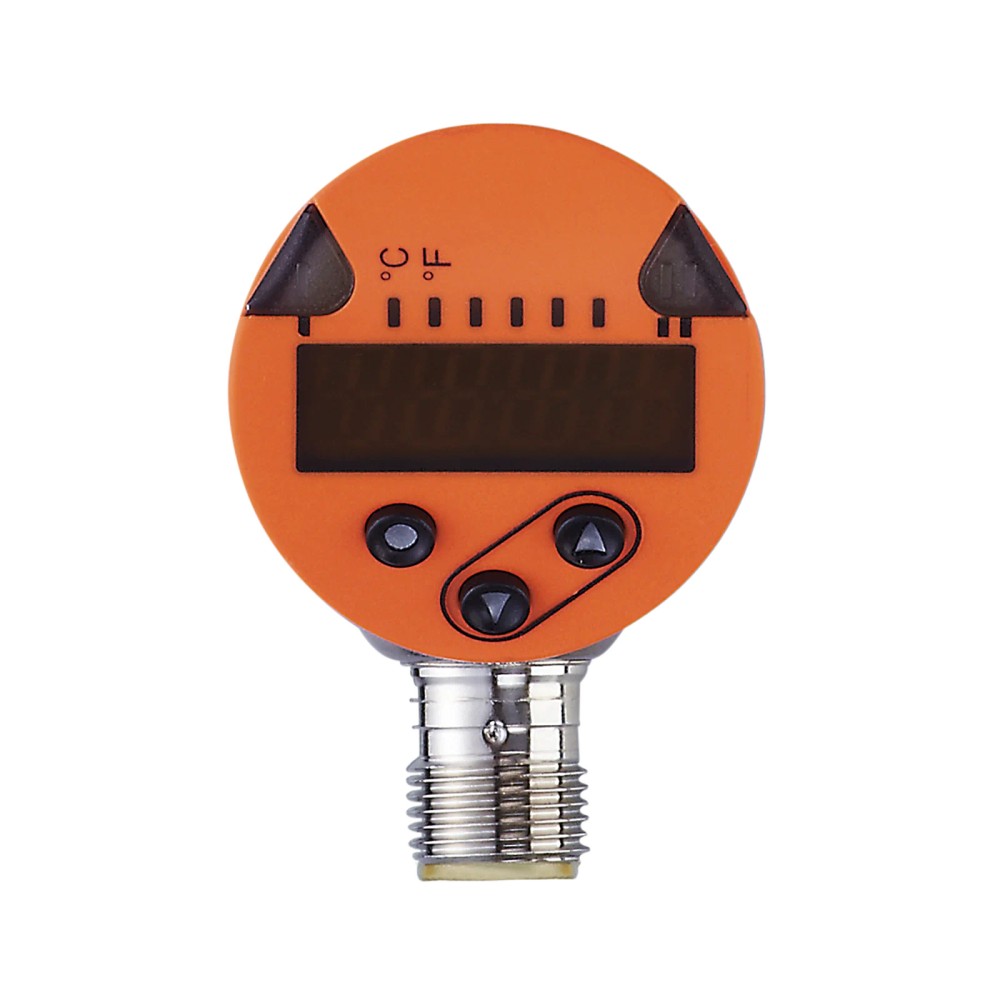

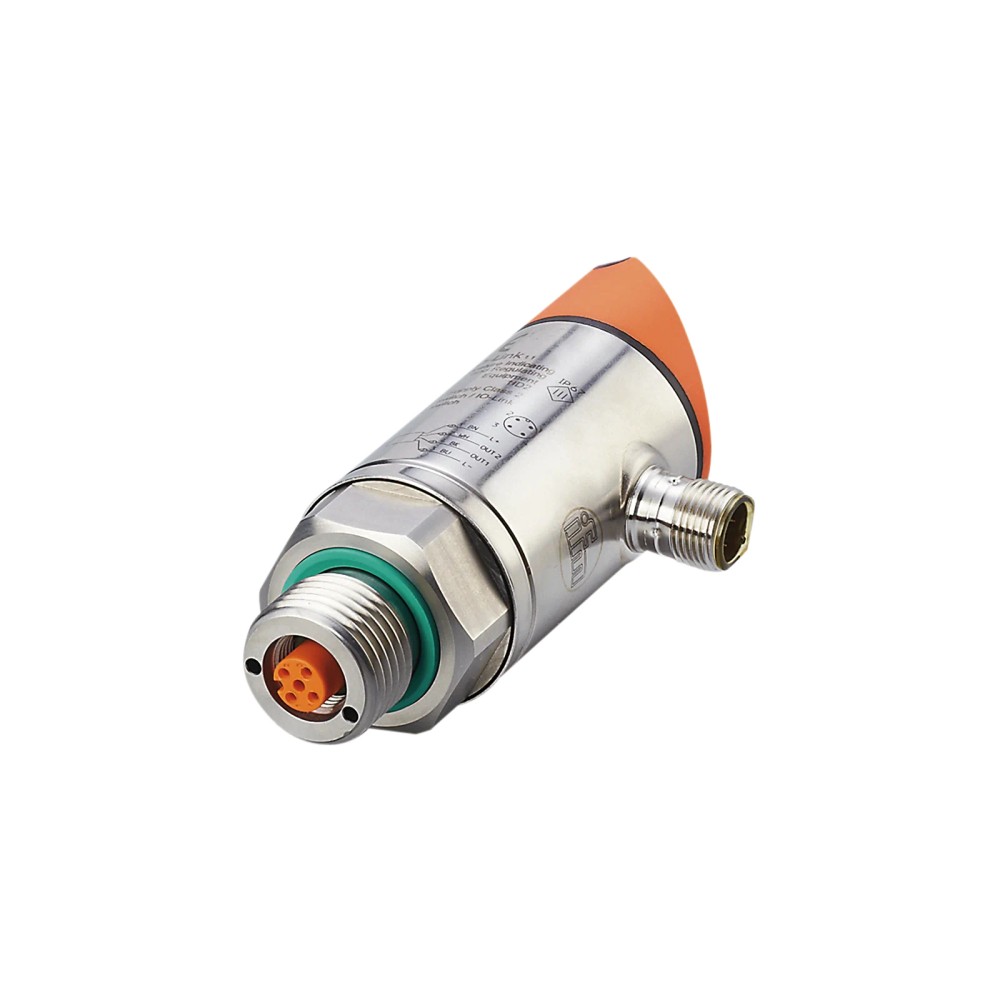

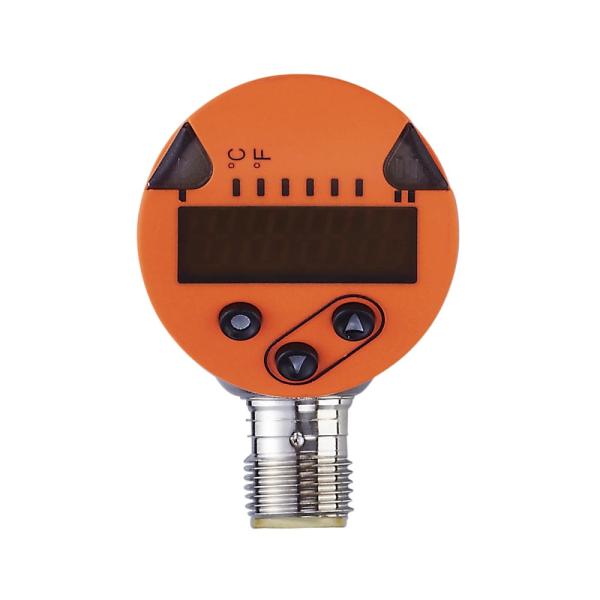

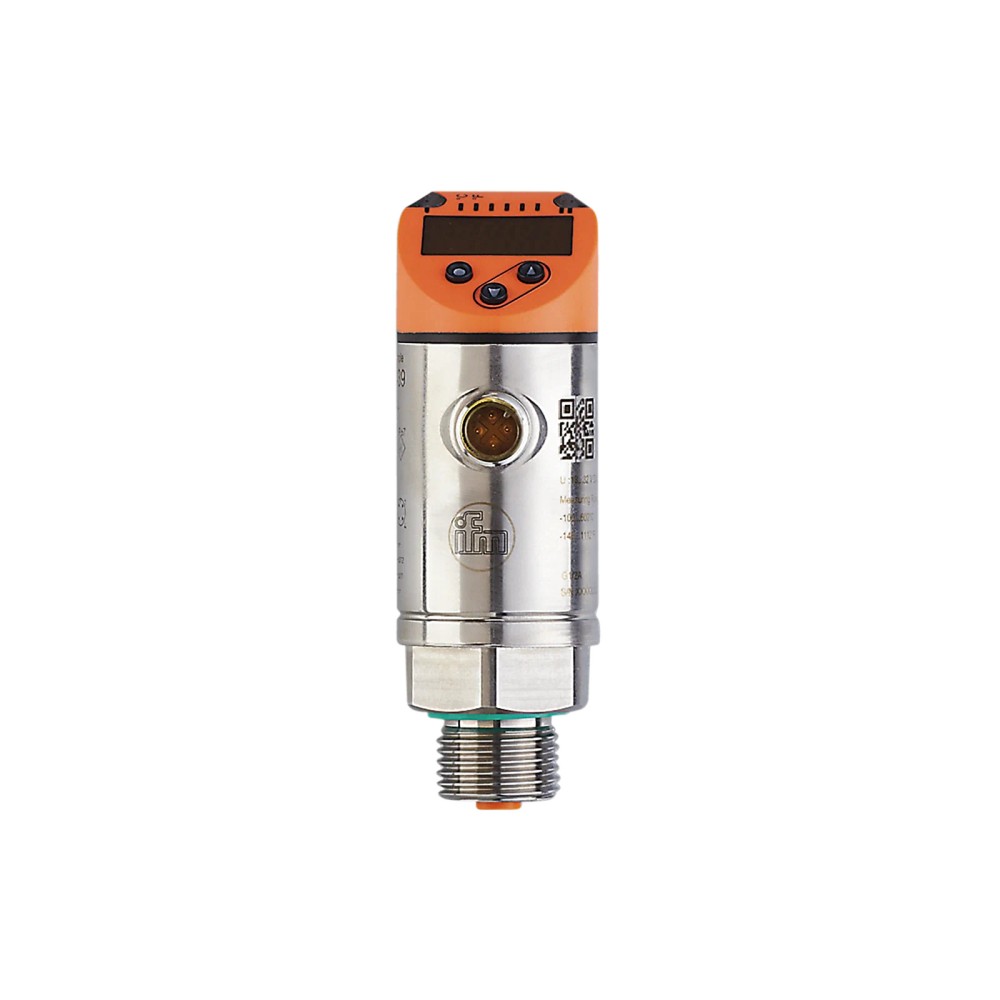

Unidade de Avaliação de Temperatura IFM TR7439

Pré-visualizar: TR7439 IFM - Unid. Aval. Temp. IFM p/ PT100/PT1000 Display IO-Link 2S

TR7439 IFM - Unid. Aval. Temp. IFM p/ PT100/PT1000 Display IO-Link 2S

Imagem meramente ilustrativa

R$ 3.355,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: TR7439
EAN: 4021179294294
NCM do produto: 90251990

Destaques do Produto Elemento de medição...mais

Fechar menu

Saiba mais sobre: "TR7439 IFM - Unid. Aval. Temp. IFM p/ PT100/PT1000 Display IO-Link 2S"

Destaques do Produto

Elemento de medição

PT100 ou PT1000

Faixa de medição

-100...600 °C

Saídas

2 saídas digitais PNP/NPN

Comunicação

IO-Link 1.1

Conexão de processo

G 1/2, rosca externa

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Unidade eletrônica de avaliação de temperatura IFM TR7439 para PT100/PT1000, com display, IO-Link e 2 saídas digitais

A IFM TR7439 é uma unidade eletrônica de avaliação com display para elementos de medição de temperatura PT100 e PT1000. Mede na faixa de -100 a 600 °C e oferece comunicação IO-Link e duas saídas digitais PNP/NPN configuráveis. Possui conexão de processo G 1/2 com rosca externa e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	TR7439
Sensores compatíveis	PT100 e PT1000
Faixa de medição	-100...600 °C; -148...1112 °F
Saídas digitais	2; PNP/NPN, configuráveis
Comunicação	IO-Link, revisão 1.1
Conexão de processo	G 1/2, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Alimentação	18...32 V DC
Proteção	IP 67
Dimensões	Ø 34 mm x 104 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com elementos de medição PT100 ou PT1000 que necessitem de avaliação e indicação local da temperatura.
Sistemas que possam utilizar IO-Link 1.1 ou as duas saídas digitais configuráveis PNP/NPN.
Instalações cujo processo aceite conexão roscada externa G 1/2 e cuja alimentação esteja entre 18 e 32 V DC.

⚠ Considere outro se precisa de:

Não selecione para sensores diferentes de PT100/PT1000 sem confirmação explícita de compatibilidade no datasheet.
Não selecione se o processo exigir temperatura fora da faixa de -100...600 °C.
Não conecte diretamente a uma alimentação fora de 18...32 V DC ou presuma compatibilidade elétrica apenas pela rosca G 1/2.

APLICAÇÕES E USO

Uso especificado: avaliação de elementos de medição PT100 e PT1000 em uma faixa de -100 a 600 °C, com indicação local e saídas de comutação.
Uso possível conforme a configuração do sistema: integração de medição de temperatura a um mestre IO-Link 1.1 ou utilização das duas saídas digitais; confirme a parametrização necessária no datasheet.
A instalação deve respeitar a temperatura ambiente especificada de -25 a 80 °C, a alimentação de 18 a 32 V DC e as conexões indicadas.
A compatibilidade com o fluido, a pressão do processo e as condições de higiene não está estabelecida pelos dados fornecidos; valide esses requisitos com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Unidade eletrônica de avaliação de temperatura IFM TR7439 para PT100/PT1000, com display, IO-Link e 2 saídas digitais, verifique estes pontos:

Escolha a TR7439 quando

O elemento de medição for PT100 ou PT1000, a faixa necessária estiver entre -100 e 600 °C e forem desejados display, IO-Link e duas saídas digitais PNP/NPN.

Considere outra configuração quando

O sensor, a faixa de temperatura, a alimentação ou o tipo de conexão necessário não corresponderem aos dados desta unidade. Confirme os requisitos de entrada e a configuração no datasheet antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	TR7439	Identificação do produto.
Tipo de produto	Unidade eletrônica de avaliação com display para sensores de temperatura PT100/PT1000	Aplicação indicada na ficha.
Tipo de sensor compatível	PT100/PT1000	Elementos de medição especificados.
Marca	IFM	Fabricante indicado no anúncio.

Faixa de medição
Alcance de medição	-100...600 °C / -148...1112 °F	Faixa especificada para a unidade.
Ponto de comutação SP	-99,8...600 °C / -147,6...1112 °F	Faixa de ajuste do ponto de comutação.
Ponto de comutação e retorno rP	-100...599,8 °C / -148...1111,6 °F	Faixa especificada para o ponto de retorno.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Limites de alimentação especificados; supply class 2 conforme cULus.
Consumo de corrente	< 50 mA	Consumo informado para a unidade.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção informada pelo fabricante.
Retardo de prontidão	1 s	Tempo informado até a prontidão.

Entradas e saídas
Quantidade de saídas digitais	2	Número de saídas de comutação.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha.
Sinal de saída	Sinal de comutação; IO-Link; configuráveis	Sinais indicados para a unidade.
Saída	Abertura / fechamento; parametrizável	Comportamento de saída configurável.
Resolução da saída de comutação	0,1 K	Incremento especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado.
Intensidade de corrente máxima constante da saída de comutação DC	250 mA	Limite contínuo especificado para a saída.
Proteção contra curto-circuitos	Sim, por impulso	Proteção informada; especificada como por impulso.
Watchdog integrado	Sim	Presença indicada na ficha.

Precisão e ajuste
Resolução do display	0,1 K	Resolução indicada para a leitura.
Precisão da exibição	± 0,3 + (± 0,1 % MS) K	Precisão conforme especificação do fabricante; MS mantido como na ficha.
Precisão do ponto de ajuste	± 0,3 + (± 0,1 % MS) K	Precisão indicada para o ajuste; MS mantido como na ficha.
Possibilidades de ajuste dos parâmetros	Histerese / janela; abertura / fechamento; lógica de comutação; atraso de comutação/desligamento; amortecimento; unidade do display	Parâmetros configuráveis indicados pelo fabricante.

Tempos de reação
Tempo de resposta	390 ms	Tempo de resposta informado na ficha.
Tempo mínimo do ciclo do processo	2,3 ms	Ciclo mínimo especificado para o processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e modo de transferência especificados.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
DeviceID	585	Identificador informado para o dispositivo.

Displays e elementos de operação
Displays / elementos de operação	2 x LED verde para unidade do display; 2 x LED amarelo para status de chaveamento; indicação alfanumérica vermelho/verde de 4 dígitos para valores de medição	Elementos de indicação especificados.

Conexões e materiais
Conexão de processo	G 1/2, rosca externa	Interface mecânica de processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Conector elétrico especificado.
Materiais	Conexão de processo: 1.4305 (aço inoxidável / 303); invólucro: 1.4404 (aço inoxidável / 316L), PBT+PC-GF30 e PC; conexão: PEI e TPU; anel de vedação: FKM	Materiais declarados na ficha para os componentes indicados.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado; observar condições de montagem e instalação do fabricante.
Temperatura ambiente	-25...80 °C	Faixa ambiente especificada.
Temperatura de armazenamento	-40...100 °C	Faixa especificada para armazenamento.
Resistência a choques	DIN IEC 68-2-27 (50 g / 11 ms)	Referência e condição de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6 (20 g / 10...2000 Hz)	Referência e faixa de ensaio informadas.
EMC	DIN EN 61000-6-3; DIN EN 61000-6-2	Normas indicadas na ficha.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato construtivo informado.
Dimensões	Ø 34 mm; comprimento 104 mm	Dimensões informadas para verificação de espaço.
Peso	198,5 g	Peso informado no dataset do produto.
Conexão de processo	G 1/2, rosca externa	Verificar correspondência mecânica com a instalação.

Vida útil declarada
MTTF	252 anos	Valor informado no dataset; não representa garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor.

• Duas saídas digitais com sinal de comutação configurável; função elétrica PNP/NPN.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...32 V DC. A conexão elétrica M12 não determina a compatibilidade mecânica da conexão de processo.

Processo G 1/2 com rosca externa. Compatibilidade mecânica depende da rosca correspondente no ponto de montagem; a rosca, por si só, não confirma compatibilidade elétrica ou com o sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Elemento de medição PT100 ou PT1000 e processo dentro de -100...600 °C	✓	Esses tipos de elemento e essa faixa estão especificados para a unidade.
Controlador ou mestre com suporte a IO-Link 1.1 e comunicação COM2	✓	A interface informada é IO-Link 1.1, com taxa COM2 de 38,4 kBaud.
Entrada de alimentação entre 18 e 32 V DC	✓	Essa é a tensão de operação especificada.
Sensor diferente de PT100/PT1000	✗	A ficha identifica compatibilidade com elementos PT100 e PT1000; não informa suporte a outros tipos.
Processo que exija medição abaixo de -100 °C ou acima de 600 °C	✗	A exigência está fora da faixa de medição especificada.
Montagem que exija rosca de processo diferente de G 1/2 externa	✗	A conexão mecânica especificada é G 1/2 com rosca externa; outra interface não está indicada.

INSTALAÇÃO

Como instalar o Unidade eletrônica de avaliação de temperatura IFM TR7439 para PT100/PT1000, com display, IO-Link e 2 saídas digitais

Confirme que o elemento de medição utilizado é PT100 ou PT1000 e que a faixa de processo está dentro de -100...600 °C.
Verifique se a conexão mecânica disponível corresponde à rosca externa G 1/2 e se há espaço para o corpo cilíndrico de Ø 34 mm e 104 mm de comprimento.
Instale o equipamento conforme as instruções do fabricante, sem exceder as condições ambientais e de processo aplicáveis.
Conecte a interface elétrica M12 codificação A, 4 contatos, usando a pinagem indicada no datasheet; não deduza a pinagem apenas pelo formato do conector.
Alimente com 18...32 V DC e confira a polaridade e os requisitos elétricos do circuito antes de energizar.
Configure o tipo de saída, a lógica e os parâmetros necessários; valide a leitura, o estado das saídas e a comunicação IO-Link no sistema.

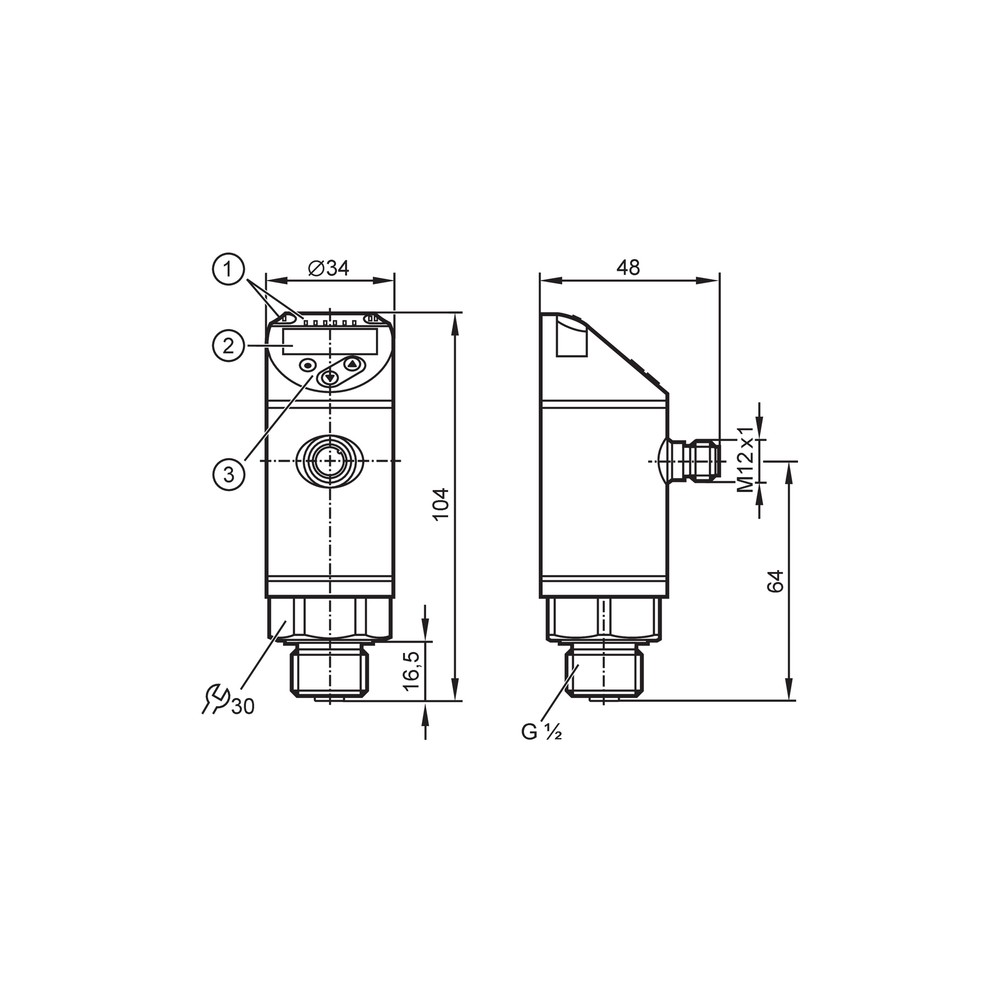

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Alimentação ausente, tensão fora da faixa especificada ou conexão M12 incorreta.	Meça a alimentação no conector e confirme que está entre 18 e 32 V DC; confira a ligação conforme o datasheet.
A leitura de temperatura não corresponde ao valor esperado.	Elemento diferente de PT100/PT1000, ligação incorreta ou configuração incompatível com o sensor.	Confirme o tipo de elemento e revise a ligação e os parâmetros usando as instruções oficiais do fabricante.
A saída digital não comuta no ponto esperado.	Ponto de comutação, retorno, lógica ou modo de saída configurados de forma diferente do necessário.	Confira os parâmetros de ponto de comutação e retorno, histerese/janela, lógica e abertura/fechamento.
O mestre não reconhece o dispositivo por IO-Link.	Conexão elétrica, configuração do mestre ou parâmetros de comunicação incompatíveis.	Confira a conexão M12, a alimentação e a configuração do mestre para IO-Link 1.1 e COM2; consulte o datasheet para os dados do dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados TR7439 (PT-BR) (Datasheet) Desenho em escala TR7439 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM TR7439 e com quais sensores de temperatura funciona?

É uma unidade eletrônica de avaliação com display destinada a elementos PT100 e PT1000. Também dispõe de duas saídas digitais e comunicação IO-Link.

O que acompanha a TR7439?

A ficha fornecida não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo de fornecimento.

A TR7439 serve para sensores que não sejam PT100 ou PT1000?

A compatibilidade documentada é com PT100 e PT1000. A ficha não confirma suporte a outros tipos de sensor.

Posso usar a TR7439 fora da faixa de -100 a 600 °C?

A faixa de medição especificada é de -100 a 600 °C. A ficha não valida operação de medição fora desses limites.

O display fica apagado; o que devo verificar antes de trocar a unidade?

Verifique primeiro se há alimentação entre 18 e 32 V DC e se a ligação M12 está correta. Consulte a pinagem do datasheet antes de alterar a fiação.

A saída não comuta no valor esperado; o que pode estar acontecendo?

Uma configuração de ponto de comutação, retorno, lógica ou modo de saída pode não corresponder à aplicação. Revise os parâmetros configurados antes de substituir o produto.

Devo escolher a TR7439 ou uma unidade sem IO-Link?

Escolha a TR7439 quando forem necessários display, duas saídas digitais e comunicação IO-Link 1.1. Se esses recursos ou a compatibilidade com PT100/PT1000 não corresponderem ao projeto, compare os requisitos com outra unidade usando o datasheet.

A TR7439 pode substituir um sensor de temperatura completo?

Não é descrita como elemento sensor: é uma unidade de avaliação para elementos PT100/PT1000. A instalação precisa incluir um elemento de medição compatível.

Como conecto e parametrizo a TR7439?

Use o conector M12 e siga a pinagem e as instruções do datasheet do fabricante. Configure as saídas e os parâmetros de medição conforme os requisitos do sistema.

O que devo confirmar na montagem mecânica e elétrica?

Confirme a rosca externa G 1/2 no processo e, separadamente, o conector M12 codificação A com alimentação de 18 a 32 V DC. A correspondência da rosca não garante compatibilidade elétrica.

GLOSSÁRIO TÉCNICO

PT100/PT1000

Tipos de elementos de medição de temperatura indicados como compatíveis com a unidade. (Ref.: Tipo de sensor compatível)

IO-Link

Interface de comunicação do dispositivo; a ficha informa revisão 1.1 e transferência COM2. (Ref.: Interface de comunicação)

PNP/NPN

Tipos de função elétrica indicados para as saídas de comutação. (Ref.: Função elétrica)

Histerese

Parâmetro de ajuste que define comportamento de comutação com ponto de retorno; disponível entre as possibilidades de ajuste. (Ref.: Possibilidades de ajuste dos parâmetros)

IP 67

Grau de proteção informado para o produto; a instalação deve seguir as condições especificadas pelo fabricante. (Ref.: Grau de proteção)
