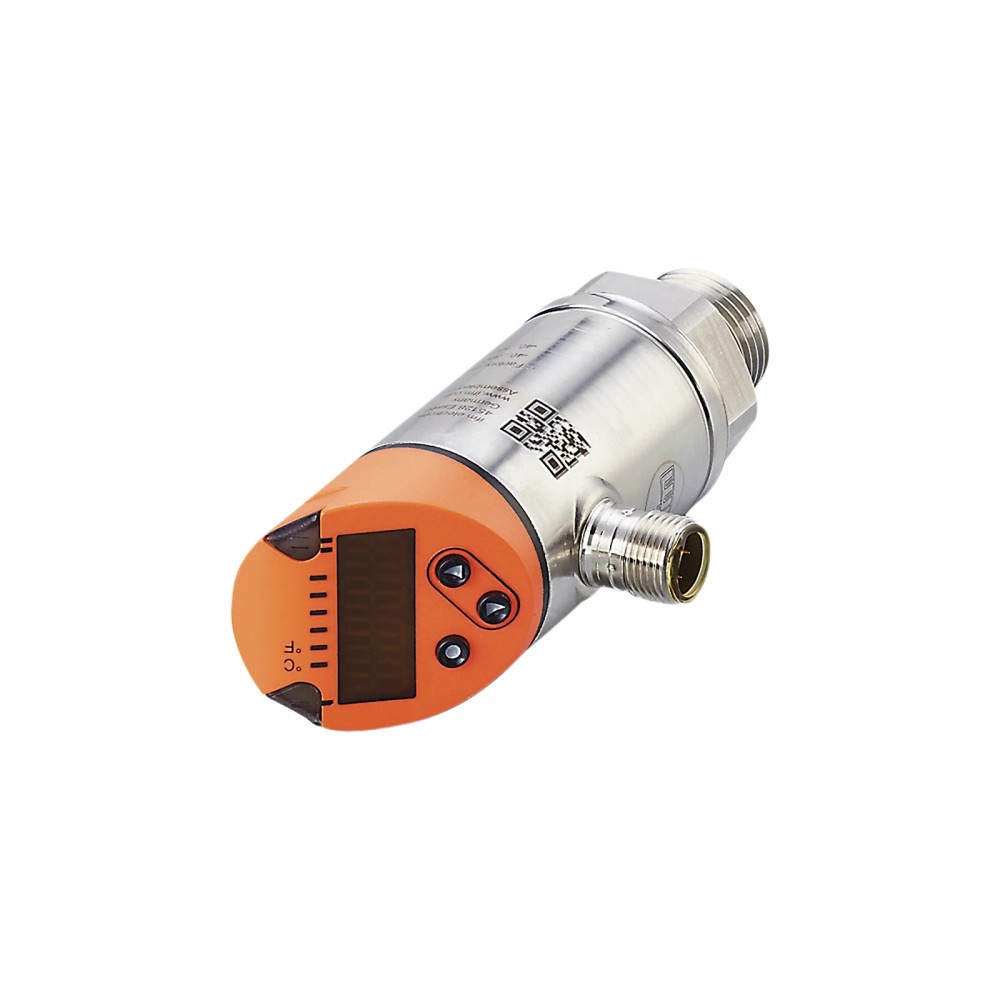

Imagem meramente ilustrativa

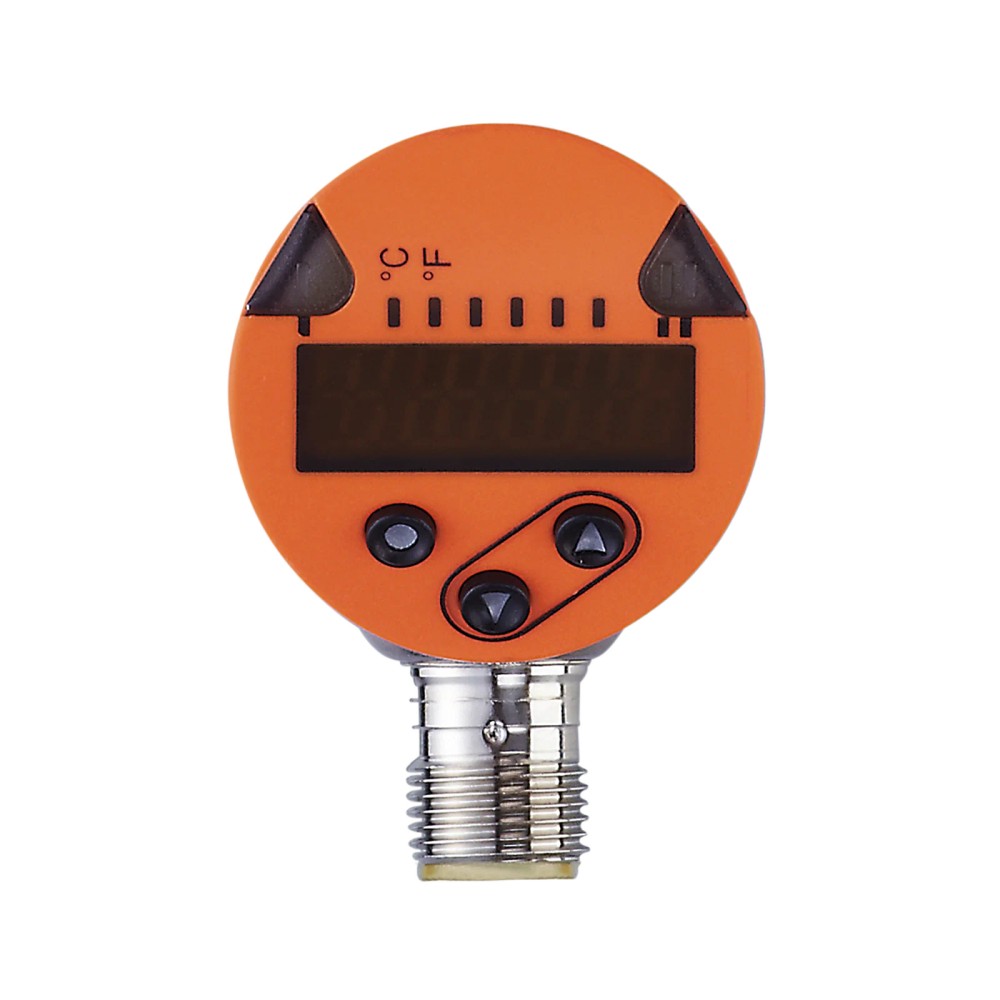

Imagem meramente ilustrativa

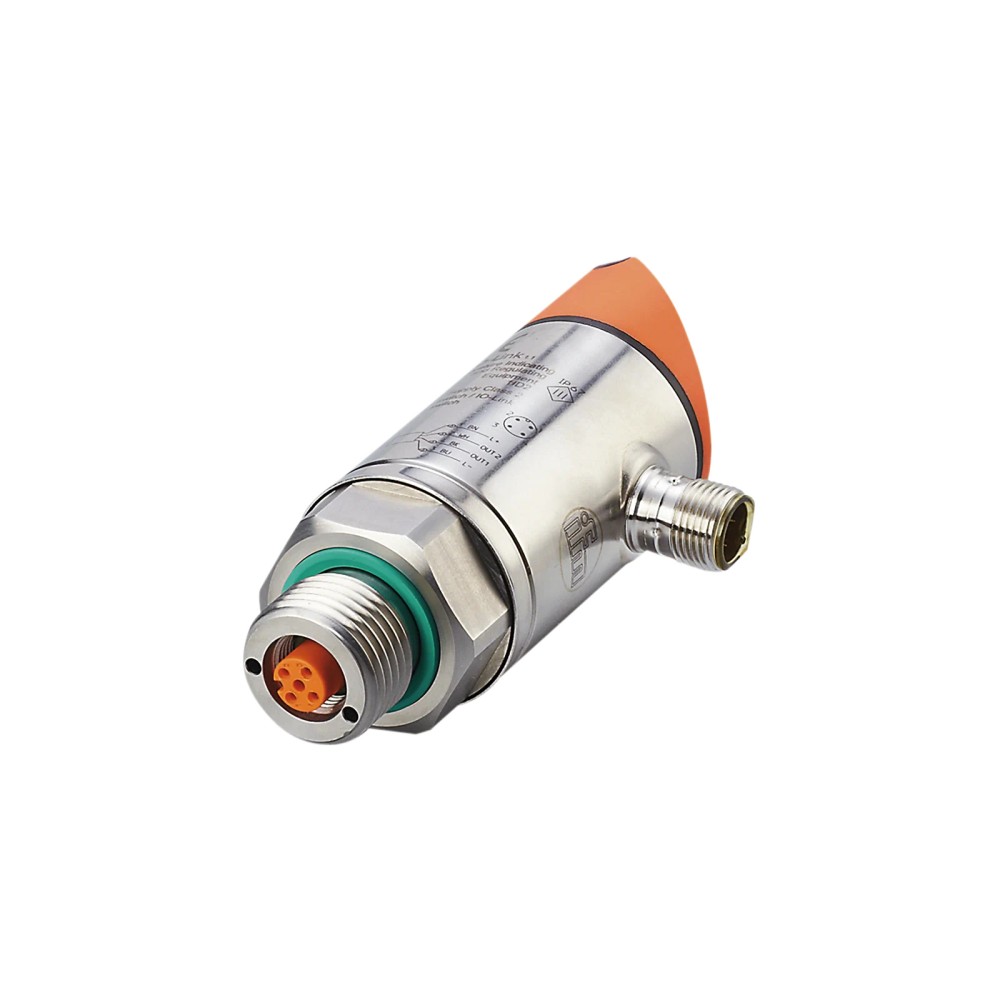

Imagem meramente ilustrativa

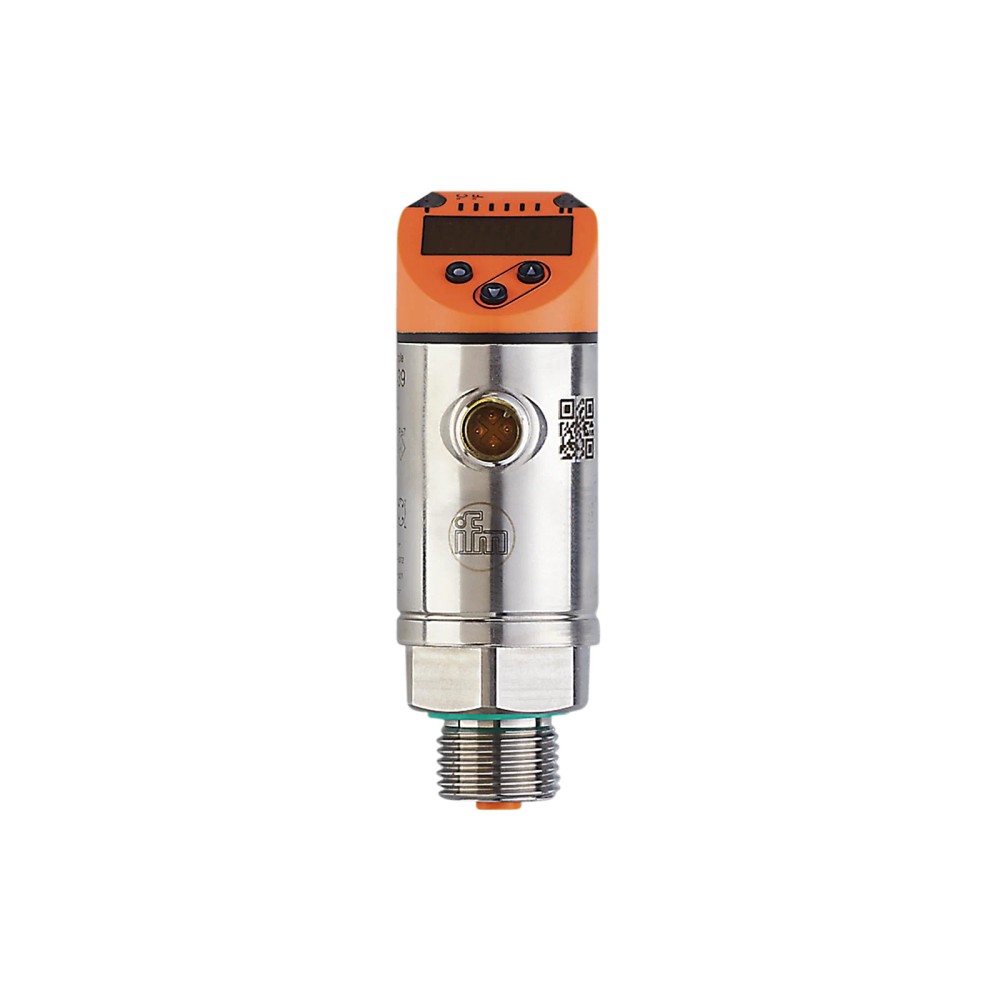

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 3.853,56
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: TR2439
- EAN: 4021179294287
- NCM do produto: 90251990
Destaques do Produto
Elemento de medição...mais
Saiba mais sobre: "TR2439 IFM - Unidade de Avaliação ifm Sensores PT100/PT1000 Display IO-Link"
Destaques do Produto
Elemento de medição
PT100 ou PT1000
Faixa de medição
-100 a 600 °C
Alimentação
18 a 32 V DC
Comunicação
IO-Link, revisão 1.1
Conexão elétrica
M12, codificação A, 4 contatos
Conexão de processo
Rosca externa G 1/2
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Unidade eletrônica de avaliação ifm TR2439 com display para sensores de temperatura PT100/PT1000
A TR2439 é uma unidade eletrônica de avaliação com display para elementos de medição PT100 e PT1000. Converte a medição em sinais de comutação, analógico e IO-Link, com funções configuráveis. Opera na faixa de medição de -100 a 600 °C e possui conexão elétrica M12 de 4 contatos.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | TR2439 |
| Sensores compatíveis | PT100 e PT1000 |
| Faixa de medição | -100 a 600 °C |
| Faixa de ajuste de fábrica | -40 a 300 °C |
| Interface de comunicação | IO-Link, revisão 1.1 |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Conexão de processo | Rosca externa G 1/2 |
| Alimentação | 18 a 32 V DC |
| Grau de proteção | IP67 |
| Dimensões | Ø 34 × 104 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações com elementos de medição PT100 ou PT1000 que exijam avaliação eletrônica e indicação local da temperatura.
- Instalações com alimentação de 18 a 32 V DC e necessidade de saída de comutação, saída analógica ou comunicação IO-Link, conforme configuração.
⚠ Considere outro se precisa de:
- Não selecionar para elementos de medição diferentes de PT100 ou PT1000 sem confirmação explícita de compatibilidade no datasheet.
- Não utilizar em condições de alimentação fora da faixa especificada de 18 a 32 V DC.
- Não presumir compatibilidade elétrica apenas pela presença de conexão mecânica G 1/2; confirme também o tipo de sensor, cabeamento e configuração.
APLICAÇÕES E USO
- Uso declarado: avaliação de elementos de medição PT100 e PT1000, com indicação local e sinais configuráveis de comutação, analógico e IO-Link.
- Possibilidade de integração em sistemas de monitoramento de temperatura que aceitem a faixa de medição, as conexões e os sinais especificados; confirme a configuração de entrada e saída com o datasheet e o sistema receptor.
- A temperatura ambiente de operação informada é de -25 a 80 °C. Não confundir essa faixa ambiental com a faixa de medição de temperatura do processo.
COMO ESCOLHER
Antes de comprar o Unidade eletrônica de avaliação ifm TR2439 com display para sensores de temperatura PT100/PT1000, verifique estes pontos:
Escolha a TR2439 quando
A aplicação usar elemento PT100 ou PT1000, exigir medição entre -100 e 600 °C e puder atender à alimentação de 18 a 32 V DC. Considere também a conexão de processo G 1/2 e a conexão elétrica M12 de 4 contatos.
Avalie outra unidade quando
A instalação exigir faixa de medição fora de -100 a 600 °C, sensor que não seja PT100/PT1000, alimentação fora de 18 a 32 V DC ou conexão de processo incompatível com rosca externa G 1/2. Consulte o datasheet para validar a configuração de saídas necessária.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Modelo | TR2439 | Referência do produto. |
| Tipo de produto | Unidade eletrônica de avaliação com display para sensores de temperatura PT100/PT1000 | Função e elementos de medição declarados pelo fabricante. |
| Aplicação do sensor | Elementos de medição PT100 e PT1000 | Tipos de elemento compatíveis informados. |
| Função elétrica | PNP/NPN | Tipo de função elétrica indicado na ficha. |
| Faixa de medição e ajuste | ||
|---|---|---|
| Alcance de medição | -100 a 600 °C / -148 a 1112 °F | Faixa de medição declarada. |
| Ajuste de fábrica | -40 a 300 °C / -40 a 572 °F | Faixa configurada de fábrica. |
| Ponto de comutação SP | -99,8 a 600 °C / -147,6 a 1112 °F | Faixa configurável informada para o ponto de comutação. |
| Ponto de retorno RP | -100 a 599,8 °C / -148 a 1111,6 °F | Faixa configurável informada para o ponto de retorno. |
| Ponto inicial do sinal analógico | -100 a 595 °C / -148 a 1103 °F | Limites declarados para o início do sinal analógico. |
| Ponto final do sinal analógico | -95 a 600 °C / -139 a 1112 °F | Limites declarados para o final do sinal analógico. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 32 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 50 mA | Consumo informado para o equipamento. |
| Classe de proteção elétrica | III | Classificação declarada na ficha. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada pelo fabricante. |
| Watchdog integrado | Sim | Recurso indicado na ficha. |
| Retardo de prontidão | 1 s | Tempo indicado antes de o equipamento estar pronto. |
| Entradas e saídas | ||
|---|---|---|
| Saídas totais | 2 | Quantidade total informada na ficha. |
| Saída digital | 1 | Quantidade de saídas digitais. |
| Saída analógica | 1 | Quantidade de saídas analógicas. |
| Tipo de saída | Abertura/fechamento, parametrizável | Comportamento configurável da saída de comutação. |
| Sinal de saída | Sinal de comutação, sinal analógico e IO-Link; configuráveis | Opções de sinal declaradas. |
| Corrente máxima da saída de comutação DC | 250 mA | Limite máximo informado para a saída de comutação. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo informado para a saída. |
| Proteção contra sobrecarga | Sim | Proteção declarada para o equipamento. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção informado. |
| Carga máxima | 500 Ω | Carga máxima declarada. |
| Resistência de carga mínima | 2000 Ω | Resistência mínima declarada na ficha. |
| Saída analógica | ||
|---|---|---|
| Saída de corrente | 4 a 20 mA | Modo de saída analógica configurável. |
| Saída de tensão | 0 a 10 V | Modo de saída analógica configurável. |
| Resolução da saída analógica de corrente | MS / 4096 | Resolução declarada para a saída de corrente. |
| Resolução da saída analógica de tensão | MS / 3561 | Resolução declarada para a saída de tensão. |
| Tempo de subida máximo da saída analógica | 390 ms | Tempo máximo especificado para a subida da saída. |
| Precisão e resolução | ||
|---|---|---|
| Precisão de exibição | ± 0,3 + (± 0,1 % MS) K | Precisão declarada para a indicação. |
| Precisão do ponto de ajuste | ± 0,3 + (± 0,1 % MS) K | Precisão declarada para o ponto de ajuste. |
| Precisão da saída analógica | ± 0,3 + (± 0,1 % MS) K | Precisão declarada para a saída analógica. |
| Resolução do display | 0,1 K | Resolução de indicação informada. |
| Resolução da saída de comutação | 0,1 K | Resolução declarada para a saída de comutação. |
| Coeficiente de temperatura | 0,1 [% de duração / 10 K] | Coeficiente informado na ficha. |
| Tempos de reação | ||
|---|---|---|
| Tempo de resposta | 390 ms | Tempo de resposta indicado para o produto. |
| Tempo mínimo do ciclo de processo | 2,3 ms | Ciclo mínimo informado na ficha. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface declarada. |
| Revisão IO-Link | 1.1 | Versão de interface informada. |
| Perfil IO-Link | Smart Sensor – SSP 0 Generic Profiled Sensor | Perfil declarado. |
| Tipo de transferência | COM2 (38,4 kBaud) | Taxa de transferência informada. |
| Conexão elétrica | 1 × M12, codificação A, 4 contatos, dourados | Tipo de conector e contatos declarados. |
| Display e operação | ||
|---|---|---|
| Elementos do display | 2 LEDs verdes; LED amarelo de estado de comutação; exibição alfanumérica de 4 dígitos em vermelho/verde | Indicações visuais especificadas. |
| Parâmetros ajustáveis | Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão | Funções de parametrização declaradas. |
| Condições ambientais e resistência | ||
|---|---|---|
| Temperatura de operação | -25 a 80 °C | Faixa ambiental de operação informada. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa ambiental de armazenamento. |
| Grau de proteção | IP67 | Grau declarado; a instalação e as conexões devem respeitar as condições do fabricante. |
| Proteção contra vibração | DIN EN 60068-2-6: 20 g (10 a 2000 Hz) | Condição de ensaio declarada. |
| Resistência a choques | DIN IEC 68-2-27: 50 g (11 ms) | Condição de ensaio declarada. |
| Certificações e normas | cULus supply class 2; DIN EN 61000-6-3; DIN EN 61000-6-2 | Referências declaradas na ficha. |
| MTTF | 233 anos | Valor de MTTF informado pelo fabricante; não representa uma garantia de vida útil. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Formato do invólucro | Cilíndrico | Formato informado. |

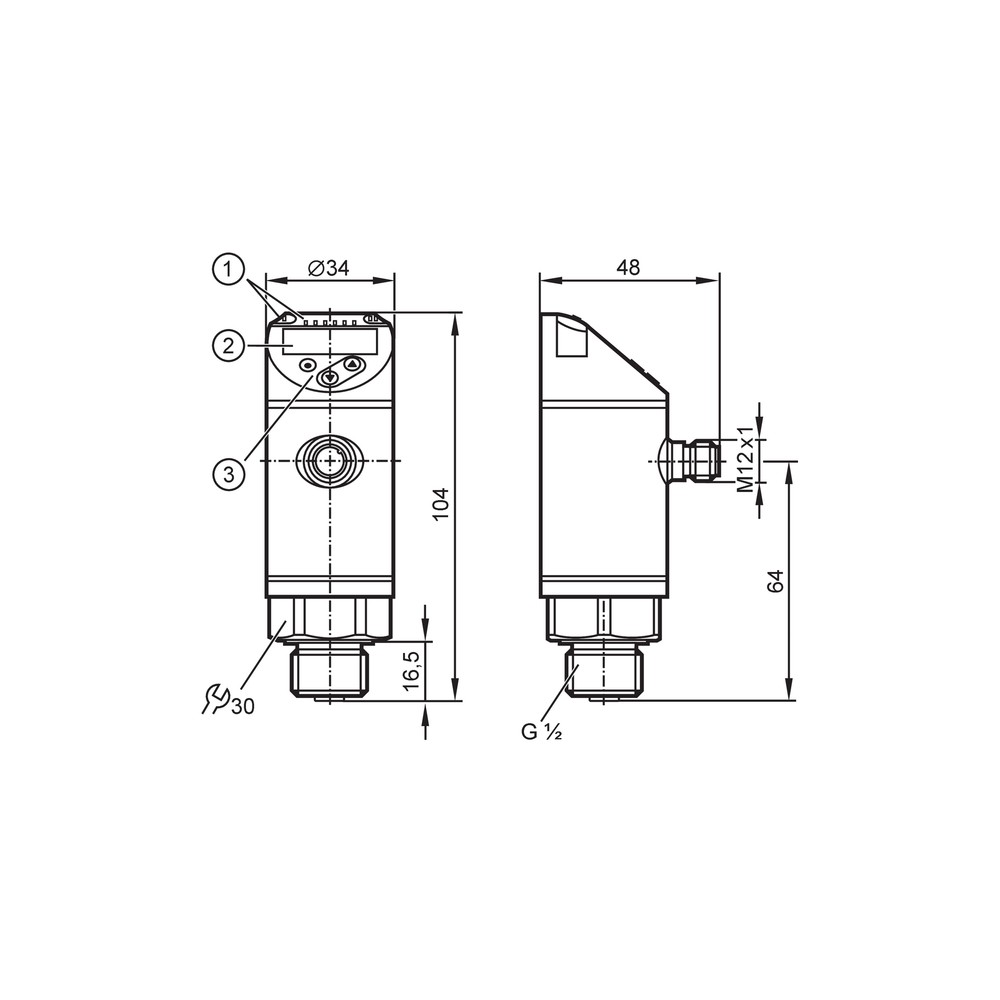

| Dimensões | Ø 34 × 104 mm | Dimensões declaradas. |
| Conexão de processo | Rosca externa G 1/2 | Conexão mecânica especificada. |
| Material da conexão de processo | 1.4305, aço inoxidável 303 | Material declarado para a conexão de processo. |
| Materiais do invólucro | 1.4404, aço inoxidável 316L; PBT+PC-GF30; PC | Materiais listados para o invólucro. |
| Materiais da conexão | PEI; TPU | Materiais listados para a conexão. |
| Material do anel de vedação | FKM | Material declarado para o anel de vedação. |
| Peso | 200 g | Peso informado no conjunto de dados. |
| Característica dos contatos | Contatos banhados a ouro | Característica especial declarada. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; perfil Smart Sensor – SSP 0 Generic Profiled Sensor; taxa COM2 (38,4 kBaud).
• Sinais configuráveis de comutação e analógico; saída analógica configurável como 4–20 mA ou 0–10 V.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos; alimentação de 18 a 32 V DC. A ficha informa uma saída digital e uma saída analógica. Verifique o esquema de ligação do fabricante para atribuição dos pinos.
Processo
Rosca externa G 1/2. Esta especificação descreve a conexão mecânica de processo; não substitui a verificação elétrica do sensor e do cabeamento.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Elemento de medição PT100 ou PT1000, alimentação de 18 a 32 V DC e conexão de processo G 1/2 compatível | ✓ | Esses tipos de elemento, faixa de alimentação e conexão constam na ficha do produto; confirme também o tipo de ligação e a configuração exigida. |
| Integração com IO-Link revisão 1.1 | ✓ | A ficha especifica IO-Link revisão 1.1 e perfil Smart Sensor – SSP 0 Generic Profiled Sensor. |
| Alimentação abaixo de 18 V DC ou acima de 32 V DC | ✗ | A tensão de operação informada é de 18 a 32 V DC. |
| Sensor diferente de PT100 ou PT1000 | ✗ | A compatibilidade declarada na ficha é para elementos de medição PT100 e PT1000. |
| Conexão de processo diferente de rosca externa G 1/2 sem adaptador ou validação adicional | ✗ | A conexão de processo especificada é G 1/2 externa; a ficha não declara compatibilidade com outras roscas. |
INSTALAÇÃO
Como instalar o Unidade eletrônica de avaliação ifm TR2439 com display para sensores de temperatura PT100/PT1000
- Confirme que o elemento de medição utilizado é PT100 ou PT1000 e que a aplicação está dentro da faixa de medição declarada.
- Verifique se a conexão mecânica de processo G 1/2 é compatível com o ponto de instalação.
- Confirme que a alimentação disponível está entre 18 e 32 V DC antes de energizar o equipamento.
- Conecte o cabo ao conector M12 de codificação A e 4 contatos, seguindo o esquema de ligação oficial; não deduza a pinagem apenas pela forma do conector.
- Configure, conforme a aplicação, a função de comutação, o sinal analógico, os parâmetros de comutação e a unidade de exibição.
- Após a montagem, verifique a indicação, o estado de comutação e a comunicação IO-Link, se utilizada, conforme o datasheet do fabricante.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Display apagado ou unidade sem resposta. | Alimentação ausente, polaridade incorreta ou tensão fora da faixa especificada. | Meça a tensão no conector conforme o esquema oficial e confirme alimentação entre 18 e 32 V DC e ligação correta dos pinos. |
| Leitura de temperatura ausente ou incompatível com o processo. | Elemento de medição ou ligação não correspondente a PT100/PT1000, ou conexão elétrica incorreta. | Confirme o tipo do elemento e revise a ligação conforme o datasheet; compare a leitura com a condição conhecida do processo. |
| Saída de comutação não atua no ponto esperado. | Parâmetros de ponto de comutação, retorno, histerese/janela ou função abertura/fechamento configurados de forma diferente da necessidade. | Leia os parâmetros configurados e compare-os com os valores desejados e os limites declarados para SP e RP. |
| Controlador não recebe o sinal analógico esperado. | Modo de saída configurado como corrente ou tensão diferente da entrada do sistema receptor, ou ligação elétrica incorreta. | Verifique se a saída está configurada para 4–20 mA ou 0–10 V conforme a entrada do controlador e confira o cabeamento no esquema oficial. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é a unidade ifm TR2439 e para quais sensores ela serve?
É uma unidade eletrônica de avaliação com display para elementos de medição PT100 e PT1000. Fornece sinais configuráveis de comutação e analógico, além de comunicação IO-Link.
Quais conexões e protocolos preciso prever na instalação?
A ficha informa conexão elétrica M12, codificação A, com 4 contatos, conexão de processo por rosca externa G 1/2 e interface IO-Link revisão 1.1. Verifique a pinagem no datasheet antes de ligar.
A TR2439 funciona com um sensor que não seja PT100 ou PT1000?
A compatibilidade declarada é para elementos PT100 e PT1000. A ficha não confirma o uso com outros tipos de sensor.
Posso usar a TR2439 com alimentação abaixo de 18 V DC?
Não conforme a faixa especificada: a tensão de operação é de 18 a 32 V DC. Verifique a alimentação disponível antes da instalação.
O display acende, mas a leitura parece incorreta: o que devo verificar?
Confirme se o elemento é PT100 ou PT1000 e se a ligação está de acordo com o esquema do fabricante. Verifique também os parâmetros e a unidade de exibição configurados.
A saída não comuta quando a temperatura chega ao limite; devo trocar a unidade?
Antes da troca, verifique os valores de comutação e retorno, a função abertura/fechamento e os ajustes de histerese ou janela. Confira também a ligação elétrica e o estado da saída.
É melhor comprar a unidade TR2439 avulsa ou como kit com sensor?
A ficha do anúncio identifica a unidade eletrônica TR2439 e não declara acessórios ou sensor incluído. Para fornecimento de um conjunto com sensor, confirme separadamente os itens do pacote.
Devo escolher a TR2439 ou uma unidade para outra faixa de temperatura?
Escolha a TR2439 se a faixa de medição de -100 a 600 °C atender à aplicação e o elemento for PT100 ou PT1000. Para faixa ou elemento diferente, selecione uma unidade cuja ficha confirme esses requisitos.
Como devo conferir o conector M12 antes de energizar?
Use o esquema de ligação oficial para identificar os contatos e confirme a tensão de 18 a 32 V DC. Não determine a pinagem apenas pela codificação ou formato do conector.
A TR2439 vem com sensor, cabo ou outros acessórios?
A ficha fornecida não lista acessórios inclusos. O anúncio identifica a unidade de avaliação; confirme o conteúdo do fornecimento com o vendedor antes da compra.
GLOSSÁRIO TÉCNICO
PT100/PT1000
Elementos de medição de temperatura compatíveis declarados para a unidade TR2439. (Ref.: tipo de sensor compatível)
IO-Link
Interface de comunicação indicada para parametrização e troca de dados com um sistema compatível. (Ref.: IO-Link, revisão 1.1)
Saída de comutação
Saída digital configurável para sinalizar uma condição definida pelos parâmetros do equipamento. (Ref.: saída digital; abertura/fechamento parametrizável)
Saída analógica
Sinal proporcional configurável em corrente ou tensão para integração com uma entrada compatível. (Ref.: 4–20 mA ou 0–10 V)
IP67
Grau de proteção declarado para o invólucro; a instalação deve respeitar as condições especificadas pelo fabricante. (Ref.: grau de proteção IP67)
Ligações relacionadas com "TR2439 IFM - Unidade de Avaliação ifm Sensores PT100/PT1000 Display IO-Link"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "TR2439 IFM - Unidade de Avaliação ifm Sensores PT100/PT1000 Display IO-Link"
Para avaliar, preencha:
Sua última visita
